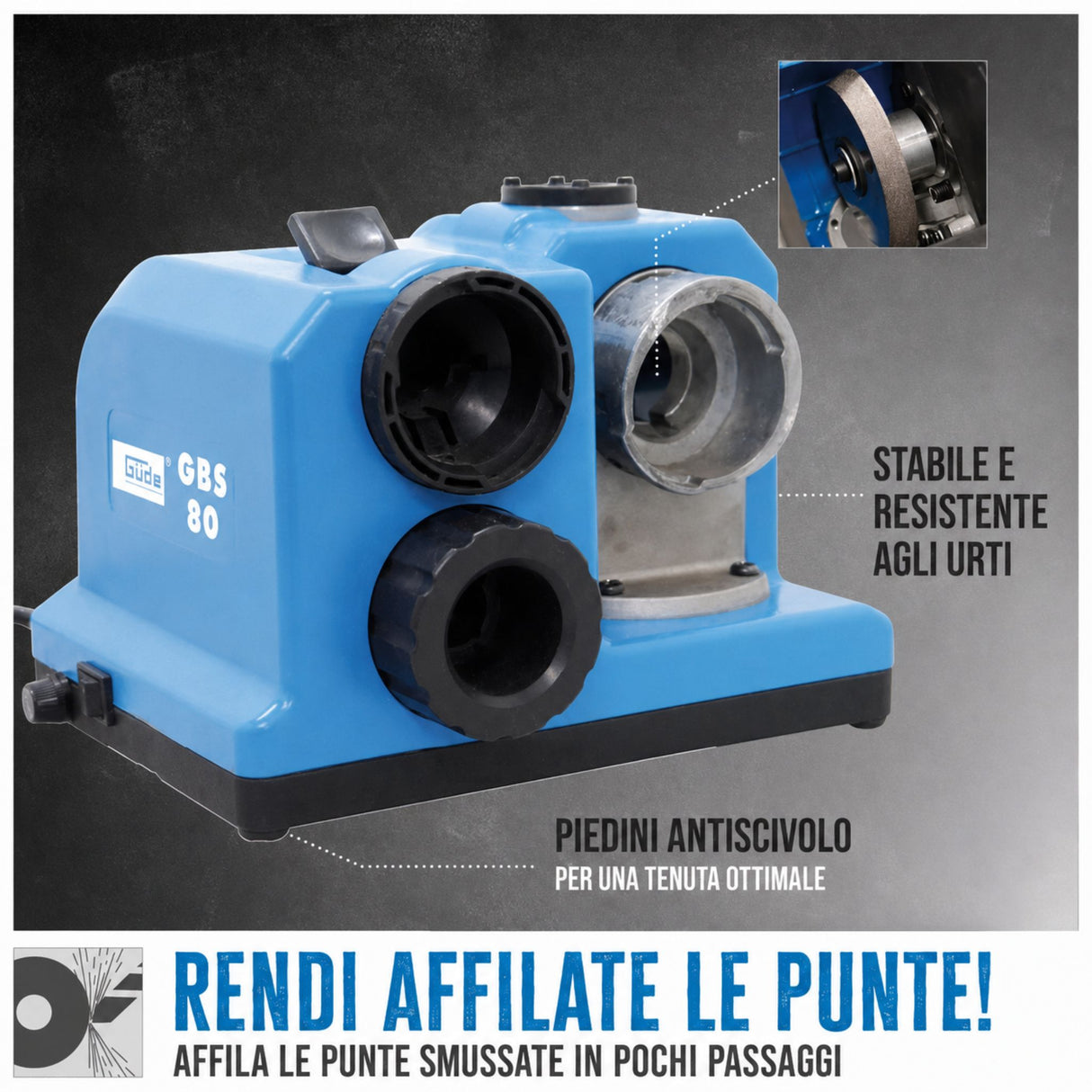

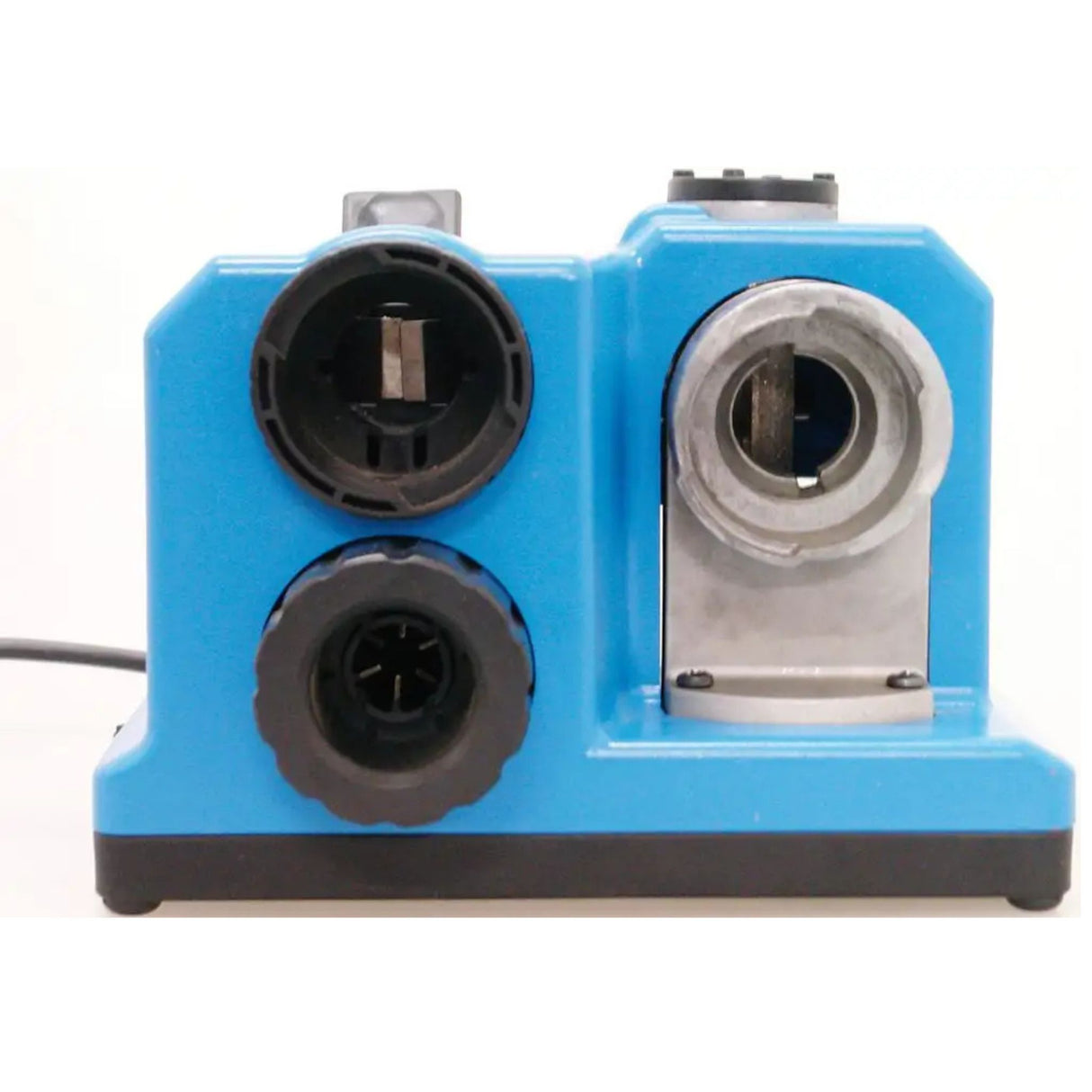

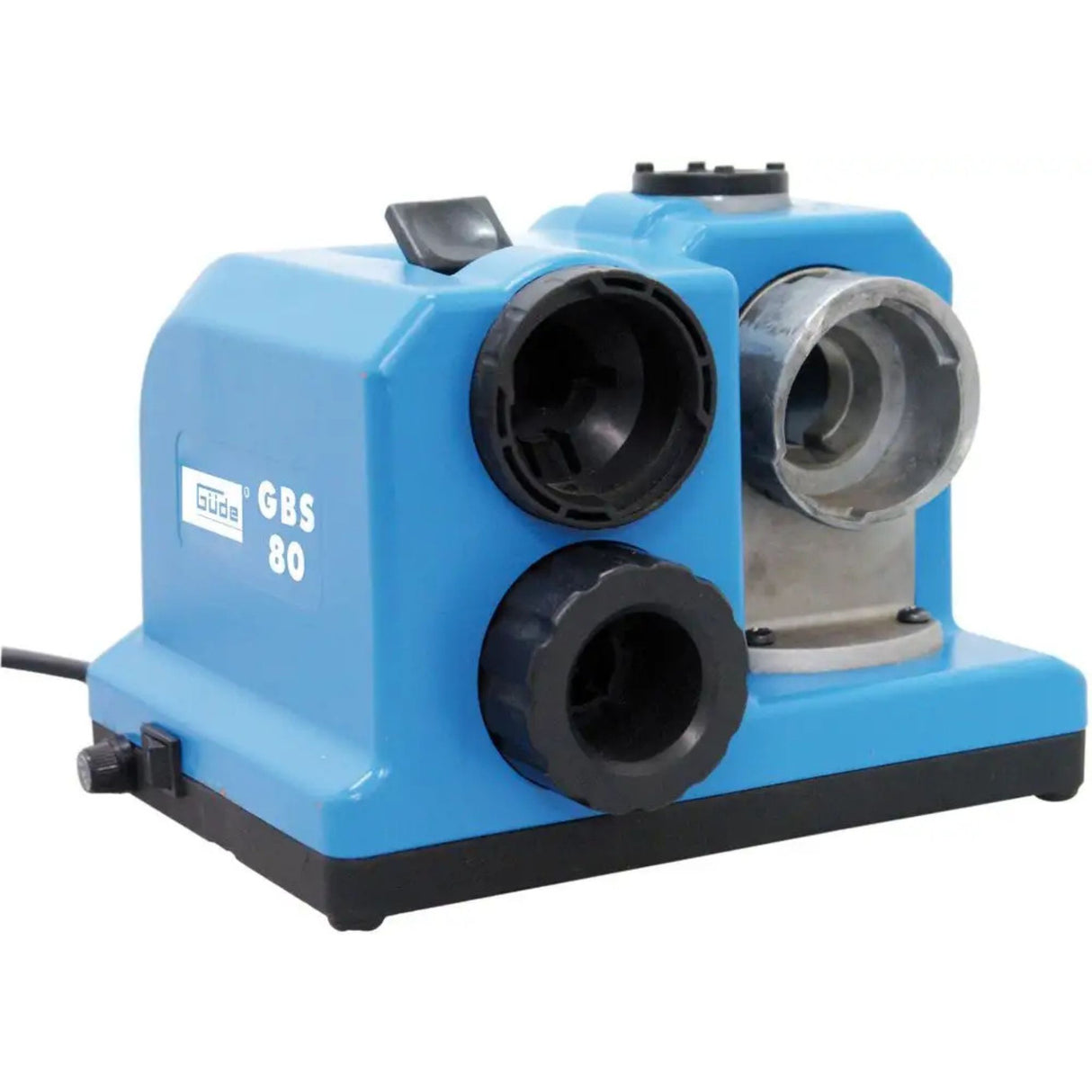

Güde GBS 80 Bohrer-Schärfmaschine – 3–13 mm, 118°-Winkel, 80 W
Die GBS 80 ist eine Spezialmaschine für Präzisionswerkstätten, die stets scharfe Bohrer benötigen. Sie schärft Bohrer von 3 bis 13 mm im 118°-Winkel – dem internationalen Standard für ferromagnetische Werkstoffe (Stahl, Eisen, Legierungen). Die automatische Spindel mit Ausrichtvorrichtung gewährleistet präzises und wiederholgenaues Schärfen ohne Positionierfehler.
Im Gegensatz zum manuellen Schärfen an einer Schleifscheibe (risikoreich, ungenau und abhängig vom Geschick des Bedieners) automatisiert die GBS 80 den Prozess: Bohrer ins Bohrfutter einspannen, Ausrichtknopf drücken, und die Maschine schärft den Winkel korrekt. Durchschnittliche Zeit pro Bohrer: 30–45 Sekunden. Ergebnis: Perfekt geschnittene Bohrer – jedes Mal. Das reduziert die Bohrzeit und die Belastung der Bohrmaschine.
Besondere Merkmale:
-
Bohrdurchmesser 3–13 mm – Deckt den gesamten Standardbereich für Werkstätten ab (kleine Bohrer für Präzisionsarbeiten, große Bohrer für schnelles Bohren in Weichmetallen).
-
118°-Winkel – Internationaler Standard für Stahl, Eisen und Legierungen. Nicht geeignet für Sonderwerkstoffe (Titan und Verbundwerkstoffe erfordern andere Winkel).
-

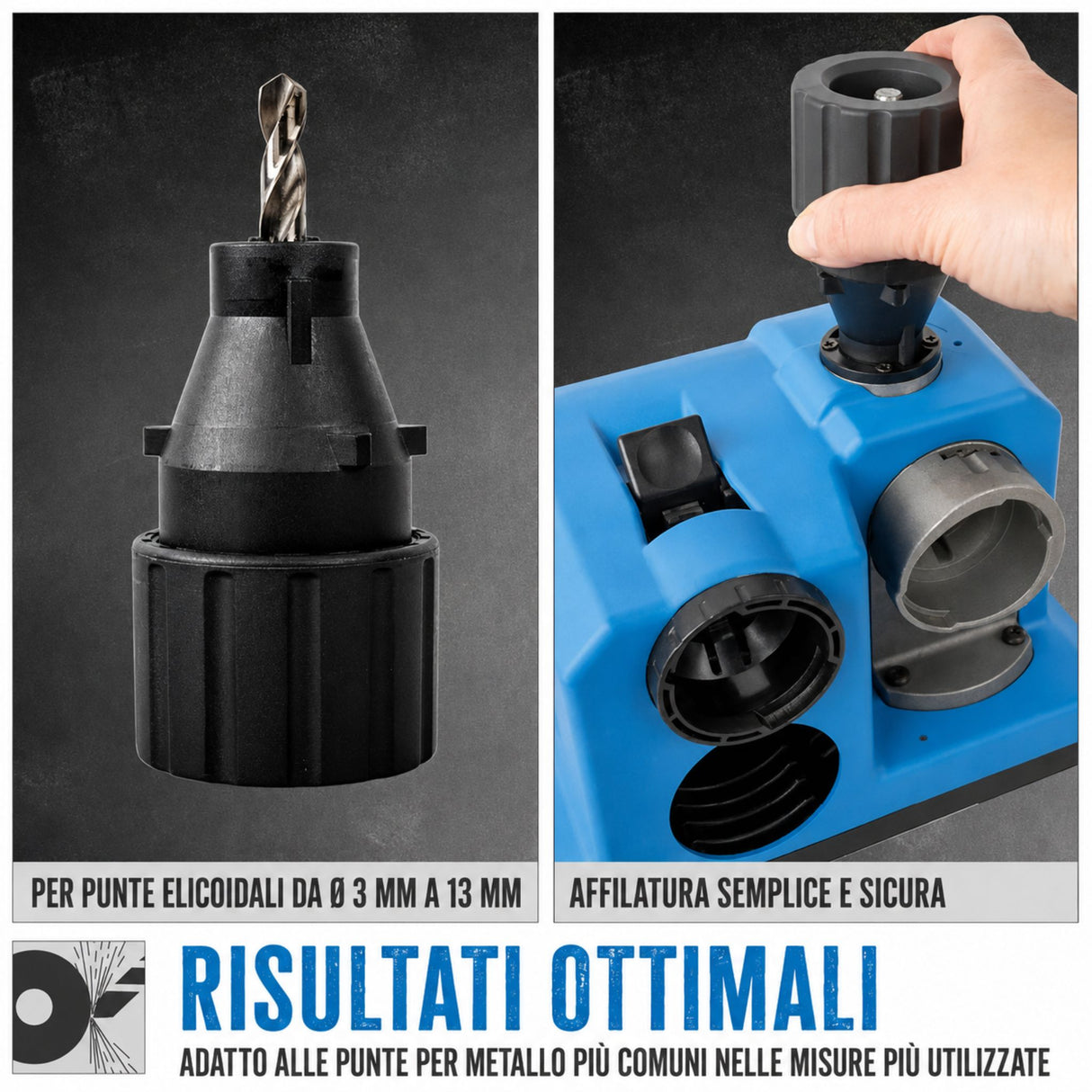

Automatisches Bohrfutter – Präzise Positionierung des Bohrers. Die Ausrichtvorrichtung gewährleistet stets die korrekte Geometrie.
-
80-W-Motor, 4200 U/min – Ausreichende Drehzahl für effizienten Bohrerverschleiß ohne Überhitzung. Schutzklasse I, Betriebsart S3 20 % (intermittierend, nicht für Dauerbetrieb)
-
Leichtgewicht: 2,7 kg – Lässt sich problemlos auf der Werkbank positionieren. Die kompakten Abmessungen von 225 × 185 × 155 mm sorgen für einen aufgeräumten Arbeitsplatz.
-
Aluminiumrahmen, Kunststoffgehäuse – Leicht und robust. Stoß- und vibrationsfest bei wiederholten Arbeitszyklen.
-
CE- und Q9-Zertifizierung – Entspricht den europäischen Sicherheitsstandards. Entspricht dem deutschen Güde-Qualitätsstandard.
Wer wählt dieses Gerät in Italien?
Präzisionswerkstätten – Schreinereien, Drehereien, Unternehmen mit hohem Bohraufkommen (über 100 Bohrungen/Woche). Immer scharfe Bohrer = kürzere Zykluszeiten, höhere Bohrqualität, geringere Belastung der Bohrmaschine.
Spezialisierte Metallhandwerker – Schmiede, Handwerker, die Stahl und Eisen bearbeiten. Schnelles und präzises Schärfen ermöglicht effiziente Arbeitszyklen ohne Unterbrechungen. Finden Sie eine spezialisierte Werkstatt.
Service- und Wartungszentren – Mechanische Serviceunternehmen, die Werkzeuge aufbereiten. Das GBS 80 ist ein Basiswerkzeug für die Wartung und Aufbereitung gebrauchter Bohrer.
Kundendienst und Kompatibilität
Krollit liefert Original-Güde-Ersatzteile für die GBS 80 mit einer durchschnittlichen Lieferzeit von 5–7 Werktagen:
- Ersatz-Spannfutter (bei Verschleiß durch intensive Nutzung)

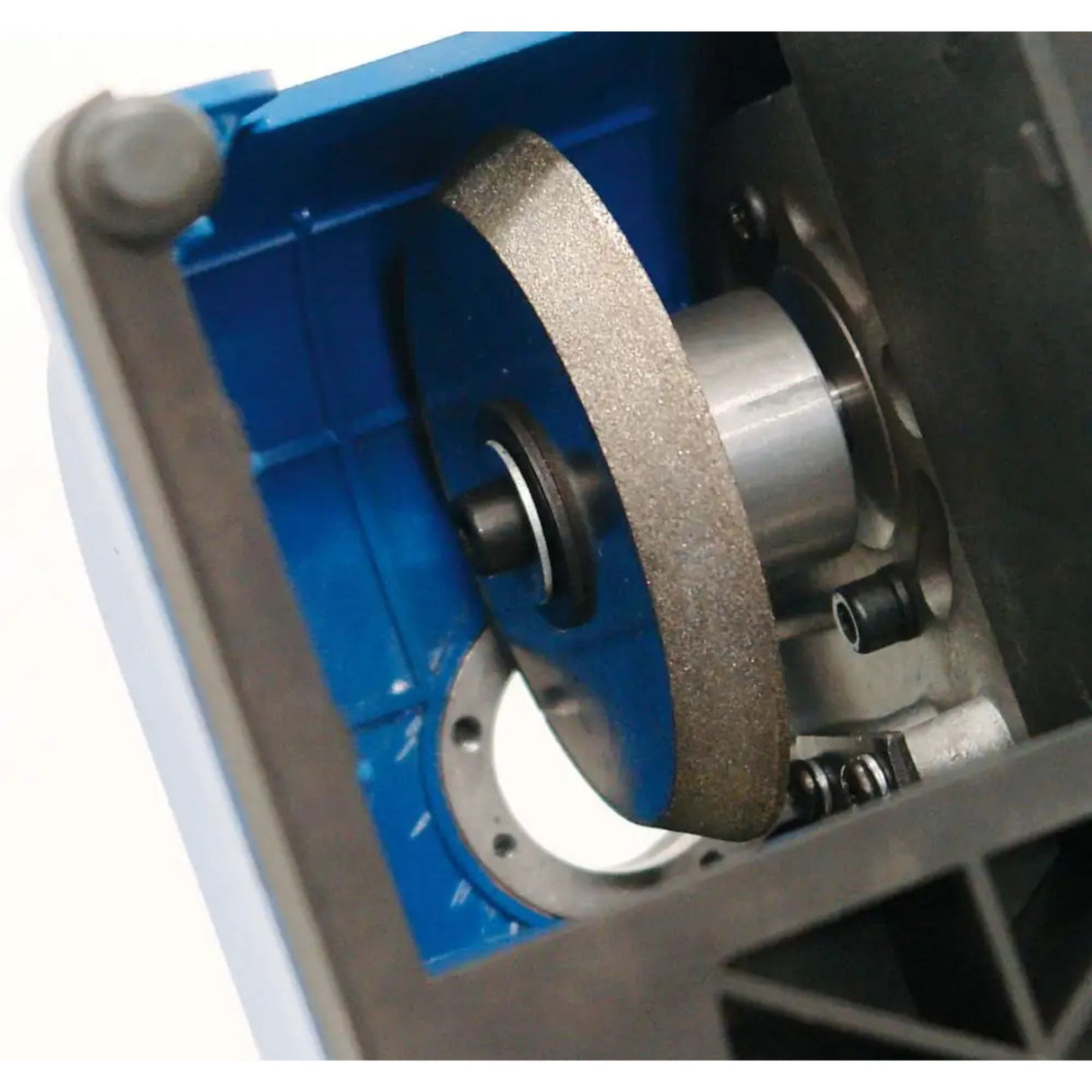

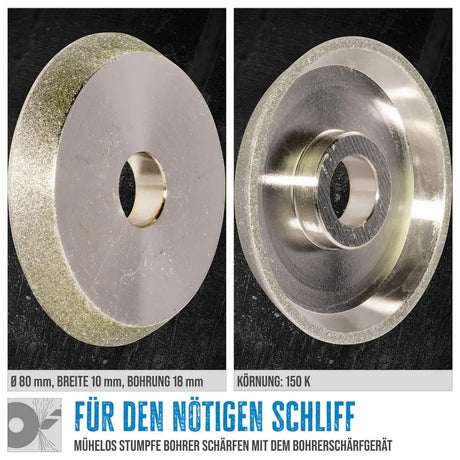

- Ersatz-Schleifscheibe (bei Verschleiß oder Beschädigung)
- Ersatz-Ausrichtvorrichtung
- Ersatz-Bithalter (2er-Set)
- Ersatz-Kohlebürsten (für den Motor)
- Ersatzkabel und -stecker
- Bedienungsanleitung und technisches Datenblatt in italienischer Sprache als PDF verfügbar
Für wen ist die GBS geeignet? 80
| Profil |
Geeignet? |
Muster |
| Präzisionswerkstatt / Tischlerei |
Ideal |
Das schnelle und präzise Schärfen von 3-13 mm Bohrern ist ein Standardwerkzeug für häufige Bohrzyklen. Es reduziert die Bearbeitungszeiten, erhöht die Qualität und schont die Bohrer. |
| Metallbearbeiter (Drehbank, Fräsmaschine) |
Ideal |
Scharfe Bohrer sind für präzises Arbeiten unerlässlich. Mit dem GBS 80 können Sie schnell vor Ort nachschärfen, ohne externe Bohrer suchen zu müssen.
|
| Hobbyisten und kleinere Handwerker.
| Geeignet.
| Wenn Sie nur gelegentlich bohren (weniger als 20 Löcher pro Woche), ist eine Investition nicht unbedingt notwendig. Manuelles Schärfen an einer Schleifscheibe ist eine kostengünstige Alternative.
|
Nicht geeignet für: Gelegenheits-Hobbyisten (die nur ab und zu ein Loch bohren); leichte Schreinerarbeiten, bei denen die Spitzenqualität nicht entscheidend ist; Profis, die einen spezialisierten Schärferservice in Anspruch nehmen. Nicht standardmäßige Schleifwinkel erforderlich (Titan, Verbundwerkstoffe erfordern Winkel von 120° und 140° – GBS 80 ist auf 118° festgelegt).

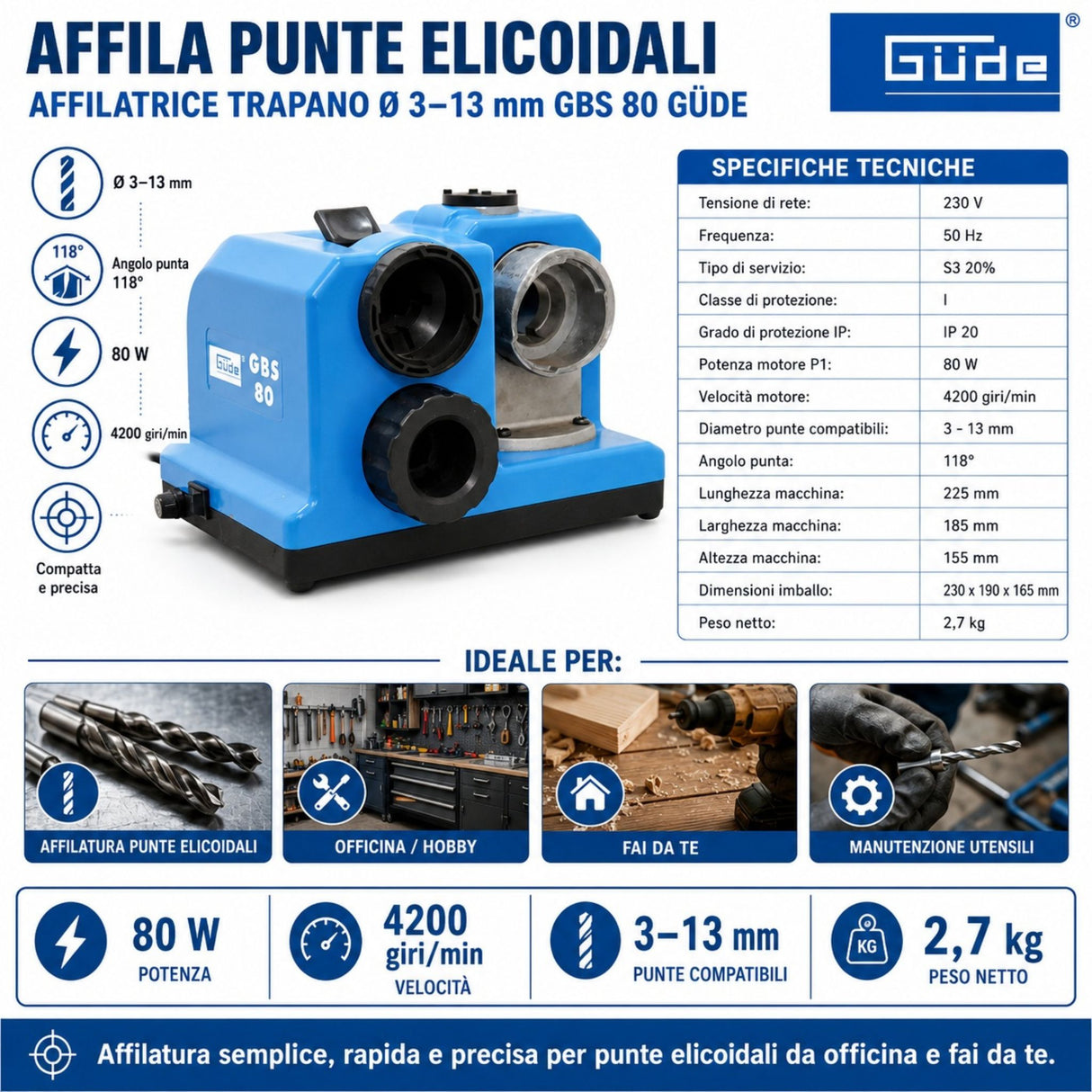

Technische Daten
Schleifkapazität
| Minimaler Spitzendurchmesser |
3 mm |
| Maximaler Spitzendurchmesser |
13 mm |
| Schleifwinkel |
118° (internationaler Standard) |
| Spitzenmaterialien |
Schnellstahl (HSS), Stahl, Eisen, Eisenlegierungen Metalle |
Motor und Netzteil
| Motorleistung |
80 W |
| Motordrehzahl |
4200 U/min |
| Spannung |
230 V einphasig |
| Frequenz |
50 Hz |
| Schutzart |
I |
| Schutzart (IP) |
IP 20 |
| Betriebsmodus |
S3 20 % (intermittierend) |
| Kohlebürsten |
Empfohlener Austausch alle 200–300 Betriebsstunden |
Pilzbohrfutter und Ausrichtung
| Pilzbohrfuttertyp |
Automatisches Bohrfutter mit mechanischer Verriegelung |
| Ausrichtungssystem |
Integrierte Ausrichtvorrichtung mit Bedienknopf |
| Inklusive Bithalter |
Set 2 Teile (für verschiedene Spitzengrößen) |
| Positioniergenauigkeit |
±2° (typische industrielle Schleiftoleranz) |
Schleifscheibe
| Korngröße |
Nicht angegeben (geschätzt: P60-P80 für Schnellarbeitsstahl) |
| Schleifscheibendurchmesser |
Vom Hersteller nicht angegeben |
| Schleifscheibenbreite |
Nicht angegeben |
Konstruktion und Design
| Rahmen |
Aluminium (leicht und robust) |
| Kameragehäuse |
Schlagfester Kunststoff |
| Abmessungen (B × T × H) |
225 × 185 × 155 mm |
| Nettogewicht |
2,7 kg |
| Bruttogewicht (verpackt) |
2,97 kg |
| Abmessungen Verpackung |
230 × 190 × 165 mm |
Konformität und Sicherheit
| CE-Kennzeichnung |
Ja – Maschinenrichtlinie 2006/42/EG |
| Q9-Zertifizierung |
Ja – Deutscher Güde-Qualitätsstandard |
| Artikelnummer Güde |
94066 |
| GTIN |
4015671940667 |
| Herstellungsort |
Wolpertshausen, Deutschland |
Standardausstattung
- GBS 80 Bohrer-Schärfgerät komplett
- Automatisches Bohrfutter mit mechanischer Klemmung
- Integrierte Ausrichtvorrichtung
- Montierte Schleifscheibe
- 2-teiliger Bohrerhalter-Satz
- Ausricht-Steuerknopf
- Netzkabel 230 V
- Bedienungsanleitung (Deutsch)
- Sicherheitsdaten Datenblatt
Häufig gestellte Fragen
Welchen maximalen Bohrdurchmesser kann die GBS 80 schärfen?
Der maximale Durchmesser beträgt 13 mm. Die GBS schärft Bohrer von 3 bis 13 mm und deckt damit alle gängigen Werkstattbohrer ab (von Präzisions- bis Schnellbohrern). Bohrer mit einem Durchmesser von über 13 mm müssen mit einer anderen Methode geschärft werden (z. B. Tischschleifmaschine, Fachbetrieb).
Welchen Schärfwinkel hat die GBS 80?
Der feste Schärfwinkel beträgt 118°. Dies ist der internationale Standard für ferromagnetische Werkstoffe: Stahl, Eisen und Eisenlegierungen. Der Winkel ist nicht veränderbar – die GBS 80 kann nicht für andere Winkel konfiguriert werden. Spezielle Werkstoffe (Titan 135°, Verbundwerkstoffe 120°) erfordern spezielle Schärfgeräte.
Wie lange dauert das Schärfen eines einzelnen Bohrers?
Durchschnittliche Zeit: 30–45 Sekunden pro Bohrer, inklusive Einspannen und Ausrichten. Die Gesamtzeit hängt von der Erfahrung des Bedieners und dem Verschleiß der Schleifscheibe ab. Manuelles Schärfen auf einer Schleifscheibe dauert 2–5 Minuten pro Bohrer (riskanter, weniger präzise).
Ist die GBS 80 zum Schärfen von Hartmetallbohrern anstelle von HSS geeignet?
Nein, die GBS 80 ist für HSS und ferromagnetische Werkstoffe ausgelegt. Hartmetallbohrer benötigen spezielle Diamantschleifscheiben und entsprechende Ausrüstung – sie werden nicht mit Standard-Schleifscheiben geschärft. Wenden Sie sich an Güde oder ein spezialisiertes Schärfzentrum für Hartmetallbohrer.
Welche Drehzahl hat die Schleifscheibe und warum ist sie wichtig?
Eine Motordrehzahl von 4200 U/min ist für effizientes Schleifen von Schnellarbeitsstahl ohne Überhitzung ausreichend. Zu niedrige Drehzahl führt zu langsamem und unpräzisem Schärfen; zu hohe Drehzahl birgt die Gefahr des Verbrennens des Schleifmittels (Härteverlust). 4200 U/min sind der optimale Kompromiss für die 80-W-Klasse.
Was ist der Unterschied zwischen manuellem und automatischem Schärfen wie beim GBS 80?
Manuell: Der Bediener positioniert das Schleifmittel manuell auf der Schleifscheibe – Risiko falscher Winkel, ungenaue Ergebnisse, abhängig von Geschicklichkeit, zeitaufwändig (2–5 Min./Schleifmittel), Verletzungsrisiko. Automatisch (GBS 80): Die Spindel positioniert die Spitze automatisch, eine Kraftausrichtungsvorrichtung sorgt für die korrekte Geometrie, kurze Schleifzeiten (30–45 Sekunden), präzise Wiederholgenauigkeit, hohe Betriebssicherheit. Investitionen in Automatisierung amortisieren sich durch höhere Geschwindigkeit und Qualität.
Kann die GBS 80 ohne Unterbrechungen kontinuierlich betrieben werden?
Nein, der Betriebsmodus ist S3 20 % (intermittierend, 20 % Einschaltdauer). Das bedeutet maximal 12 Minuten Dauerbetrieb pro Stunde. Sie ist nicht für kontinuierliche Produktionszyklen ausgelegt, sondern für gelegentliches Schärfen in der Werkstatt. Für kontinuierliche industrielle Zyklen wenden Sie sich bitte an Güde, um professionelle Modelle zu erhalten.
Welche Wartung ist für die GBS 80 erforderlich?
Minimal: Monatliche Kontrolle der Schleifscheibe (Schleifstaub), Überprüfung des Spindelverschlusses, Bedienung per Knopfdruck. Regelmäßiger Austausch: Kohlebürsten alle 200–300 Stunden (abhängig von der Nutzungshäufigkeit), Schleifscheibe alle 6–12 Monate bei intensiver Nutzung. Keine spezielle Schmierung erforderlich – der Motor ist gekapselt.
