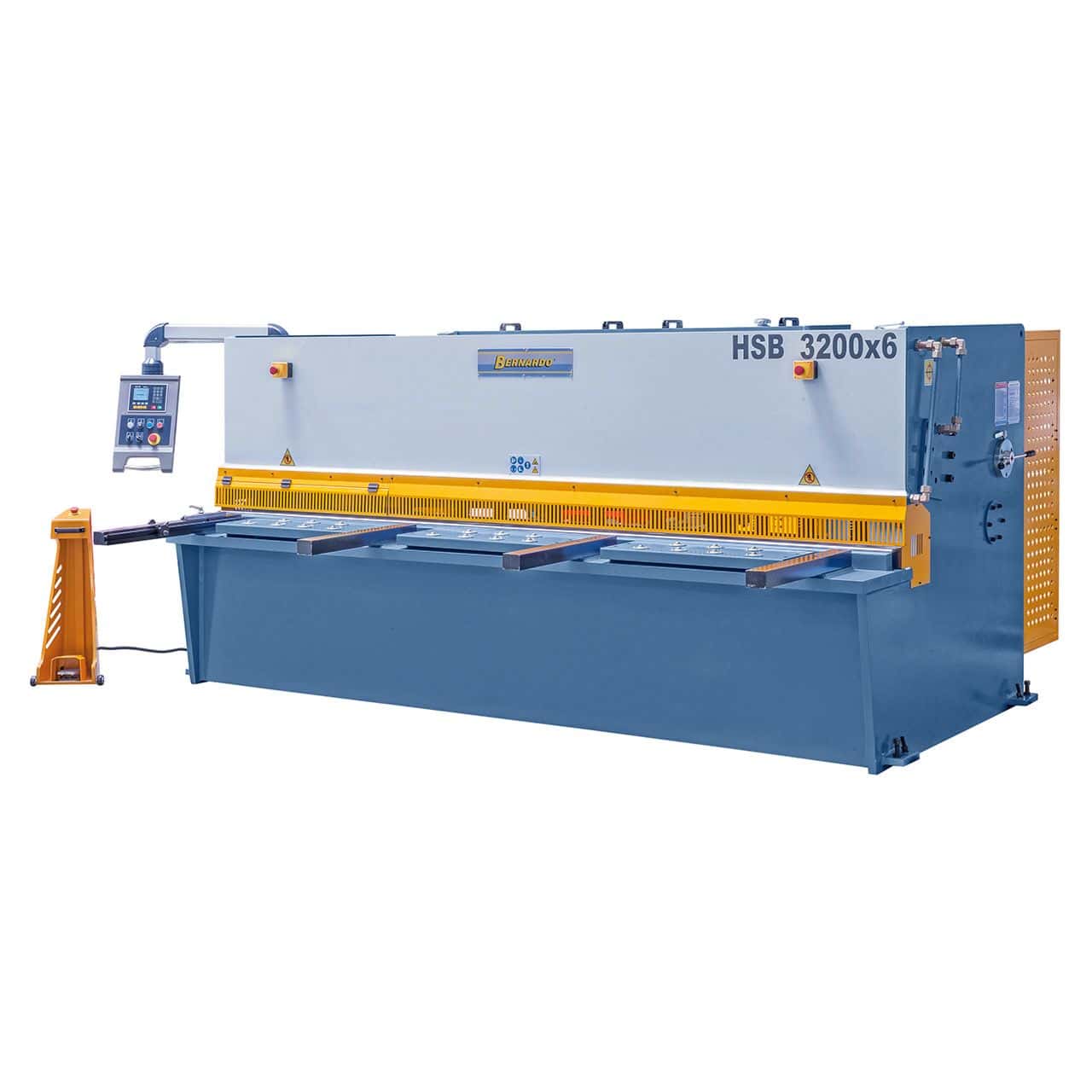

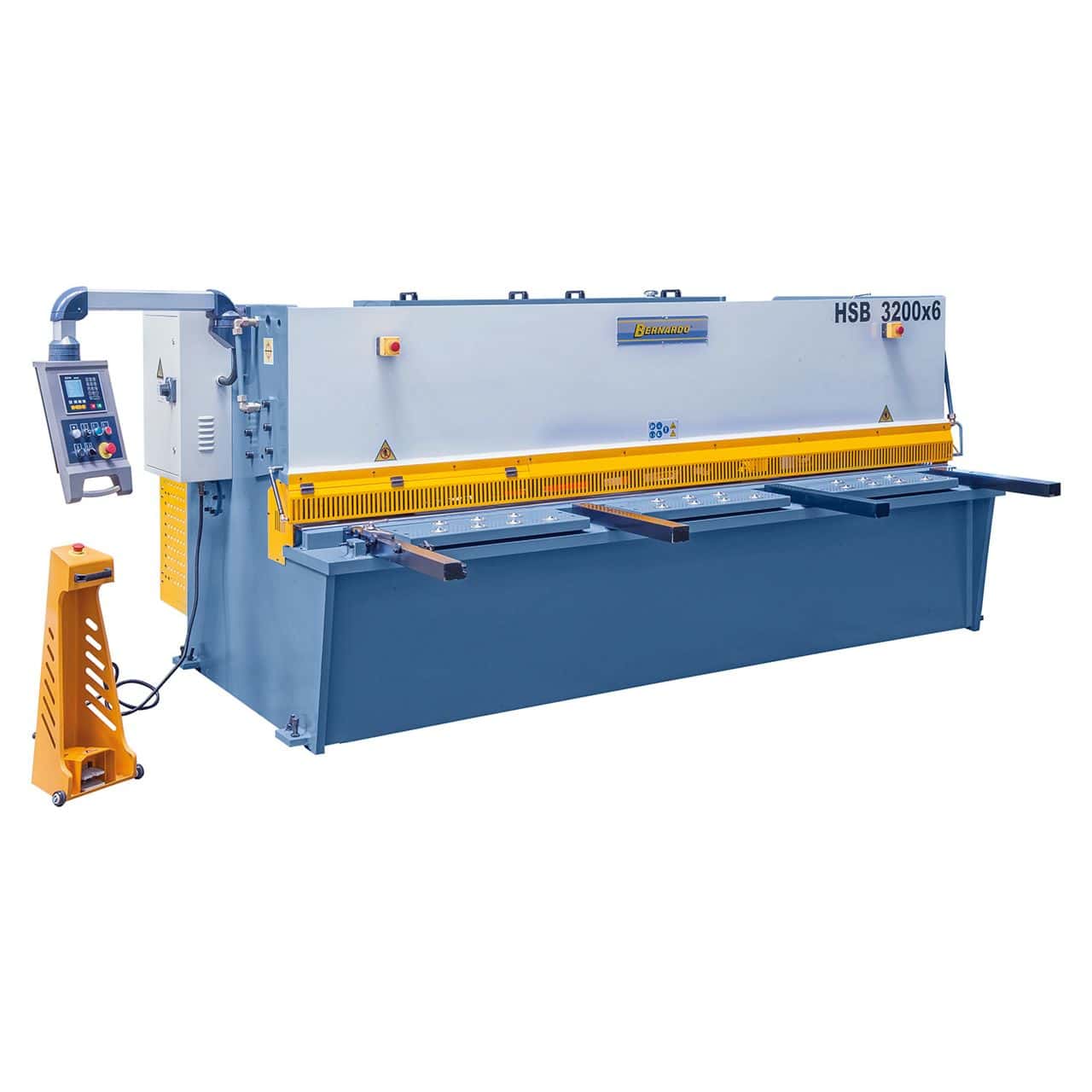

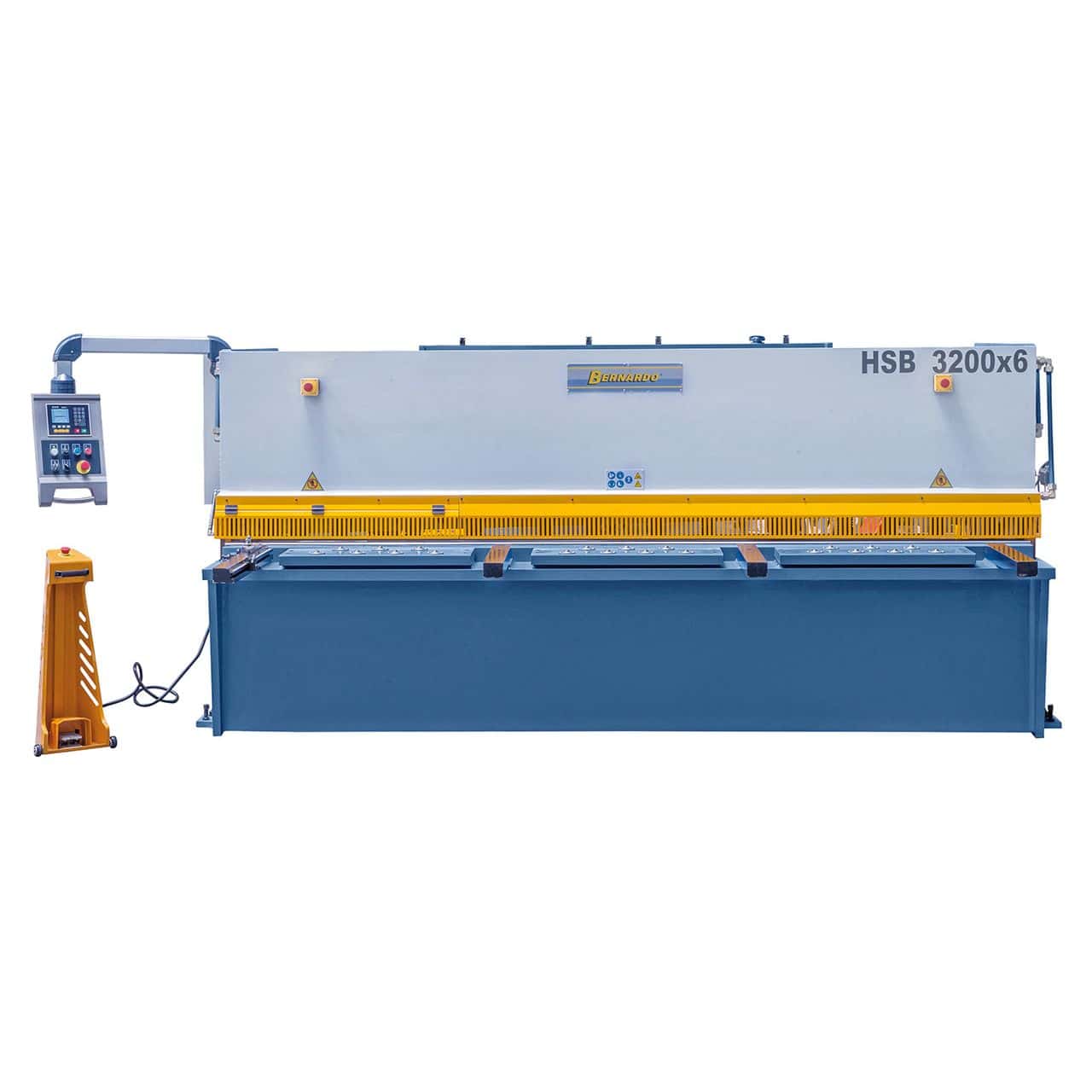

Bernardo HSB 3200 x 6 Hydraulikschere
Die Bernardo HSB 3200 x 6 Hydraulikschere ist eine leistungsstarke Industriemaschine für das effiziente und sichere Schneiden von Blechen bis zu 3200 mm Länge und 6 mm Dicke (400 N/mm²). Die robuste, geschweißte Stahlkonstruktion reduziert Torsion und Vibrationen und sorgt so für konstant präzise Ergebnisse. Die integrierte Schnittlinienbeleuchtung mit Schattenkontur gewährleistet optimale Sichtverhältnisse, während der motorisierte CNC-Hinteranschlag (20–600 mm) präzises und wiederholgenaues Schneiden ermöglicht. Der Flachwinkel-Schneidbalken (1°50') und die vorderen Stützarme ermöglichen eine einfache Bedienung auch bei großen Blechen. Schutzgitter, Lichtschranken und ein Fußschalter mit Not-Aus gewährleisten die Sicherheit. Mit einem 7,5-kW-Motor, 14 Spannbacken und einem Gewicht von 6650 kg ist die HSB 3200 x 6 eine zuverlässige und robuste Profi-Blechschere, ideal für Schreinereien und Metallbearbeitungswerkstätten.
Hauptmerkmale:
Geschweißte Stahlkonstruktion für verwindungssteifes Arbeiten
Schnittkapazität: 3200 mm lang und 6 mm dick
Motorisierter CNC-Hinteranschlag (20–600 mm)
Integrierte Schnittlinienbeleuchtung mit Schattenkontur
Schneidbalken mit niedrigem Winkel (1°50’) für optimale Schnitte

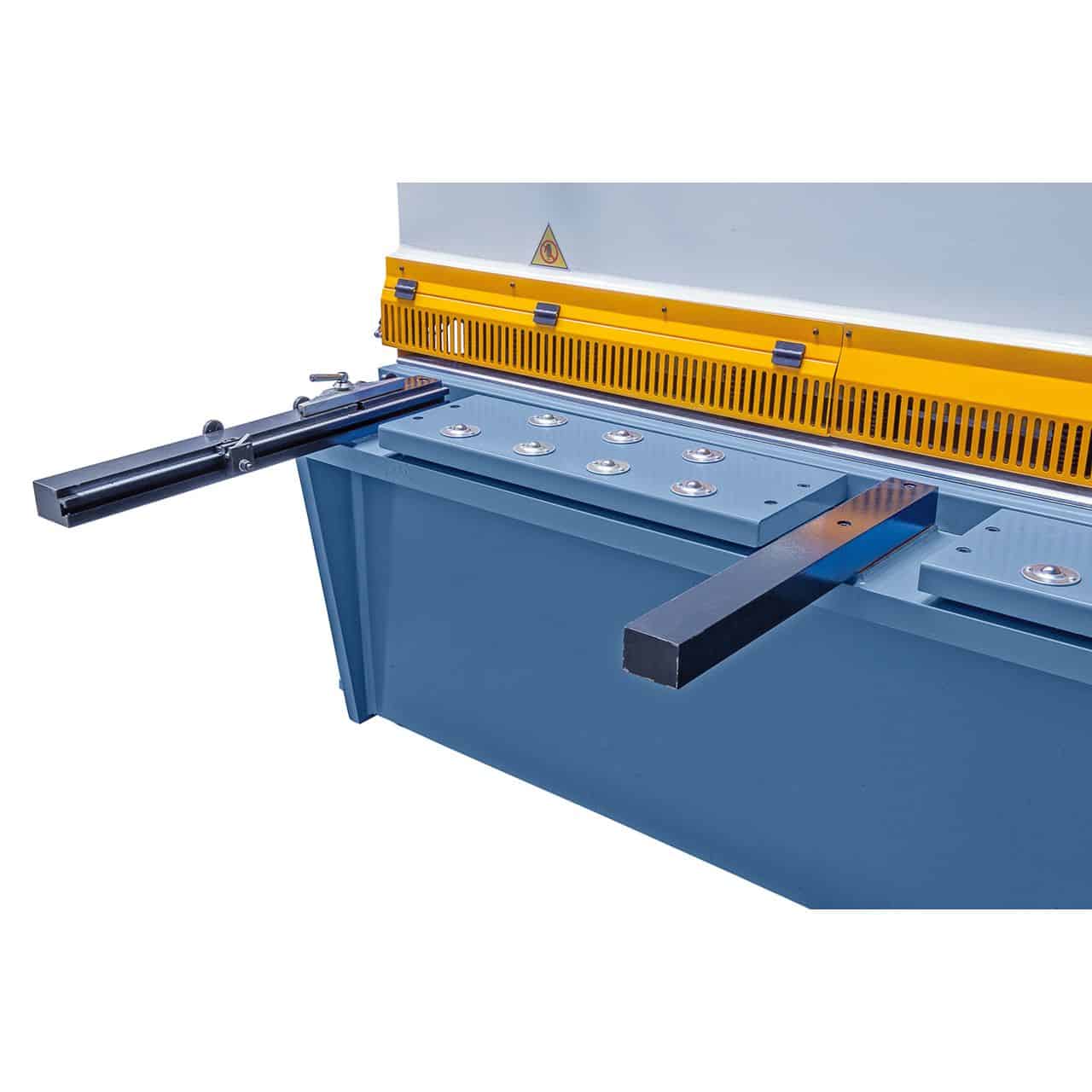

Vordere Stützarme und Tisch mit Rollen für große Bleche

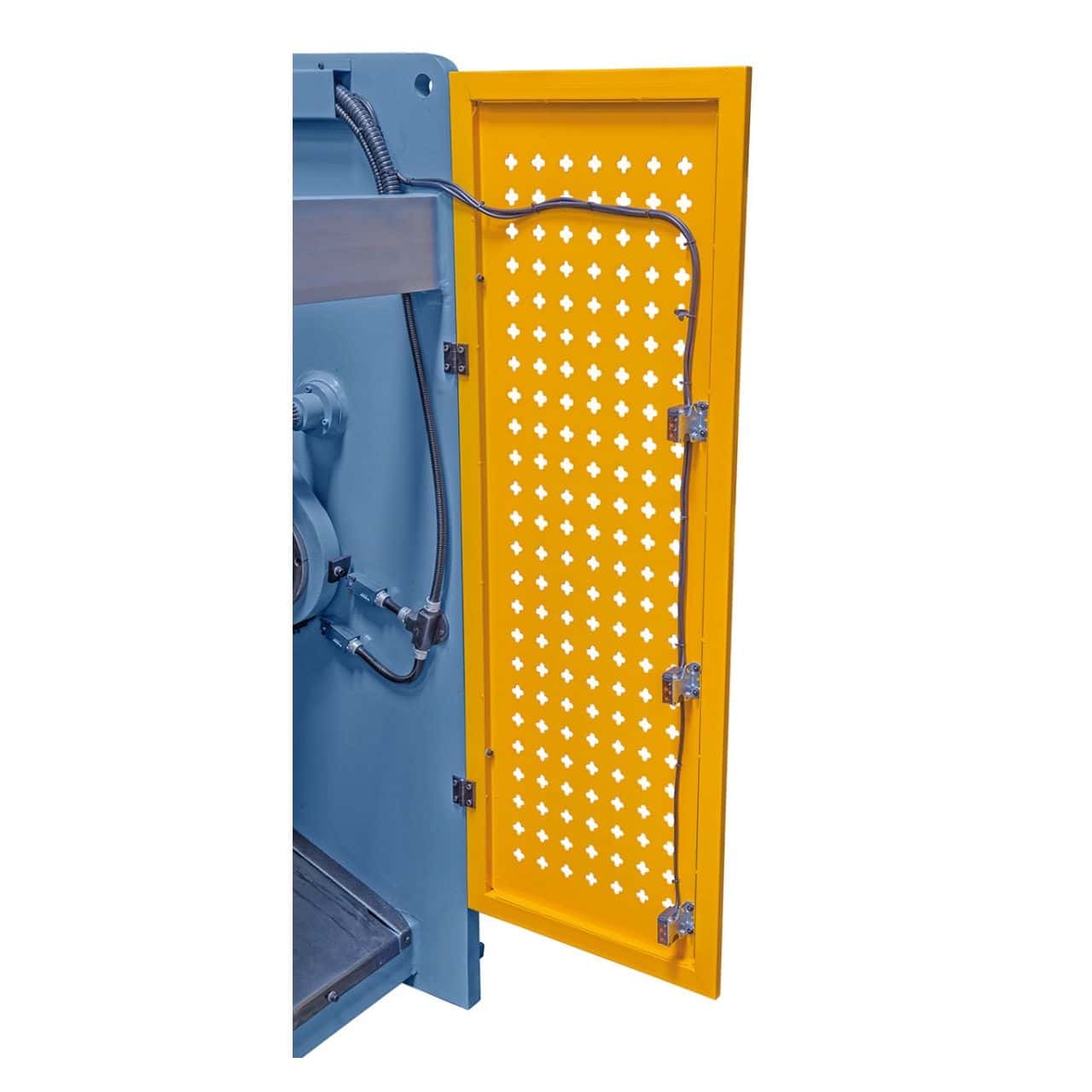

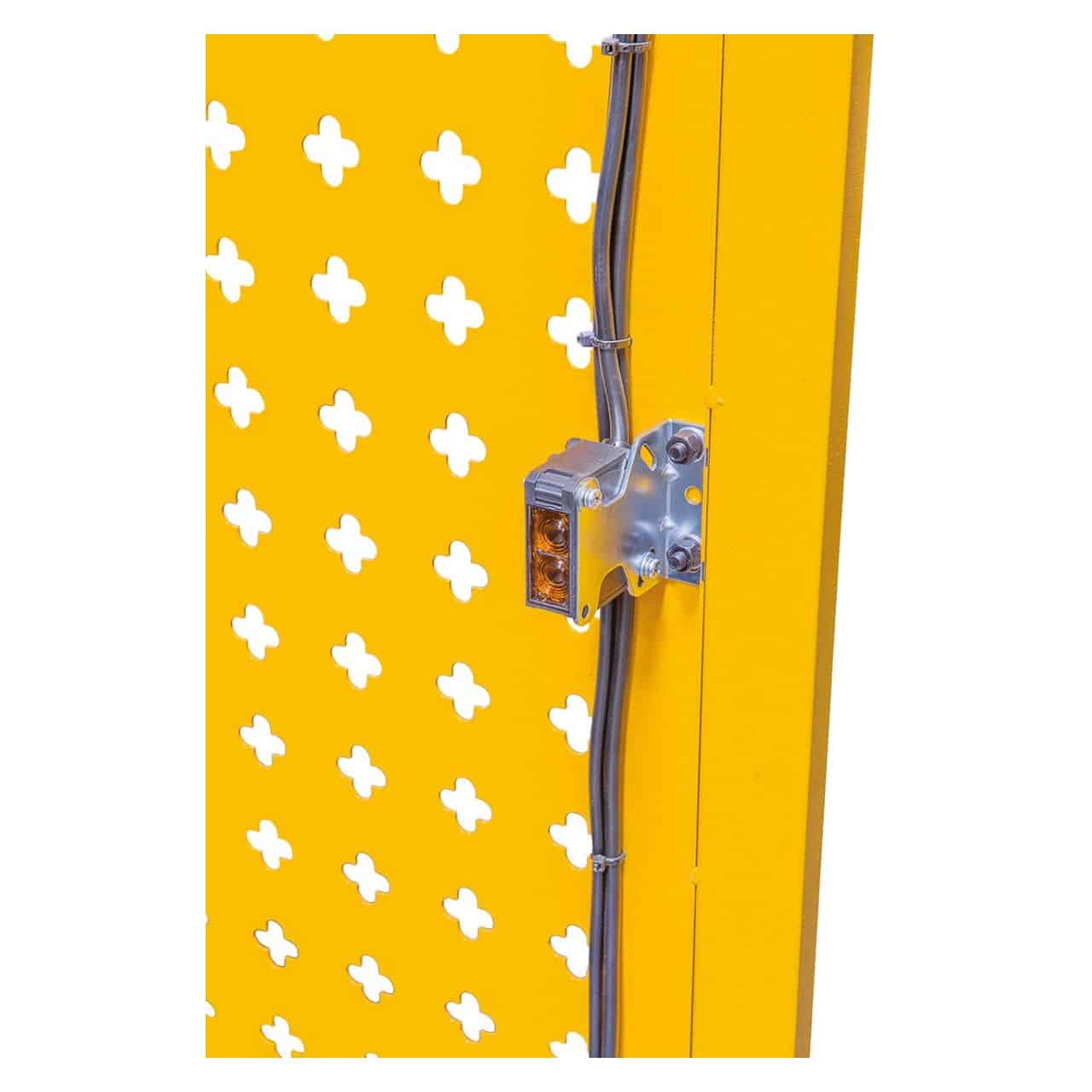

Maximale Sicherheit durch Lichtschranken, Schutzgitter und Not-Aus-Pedal

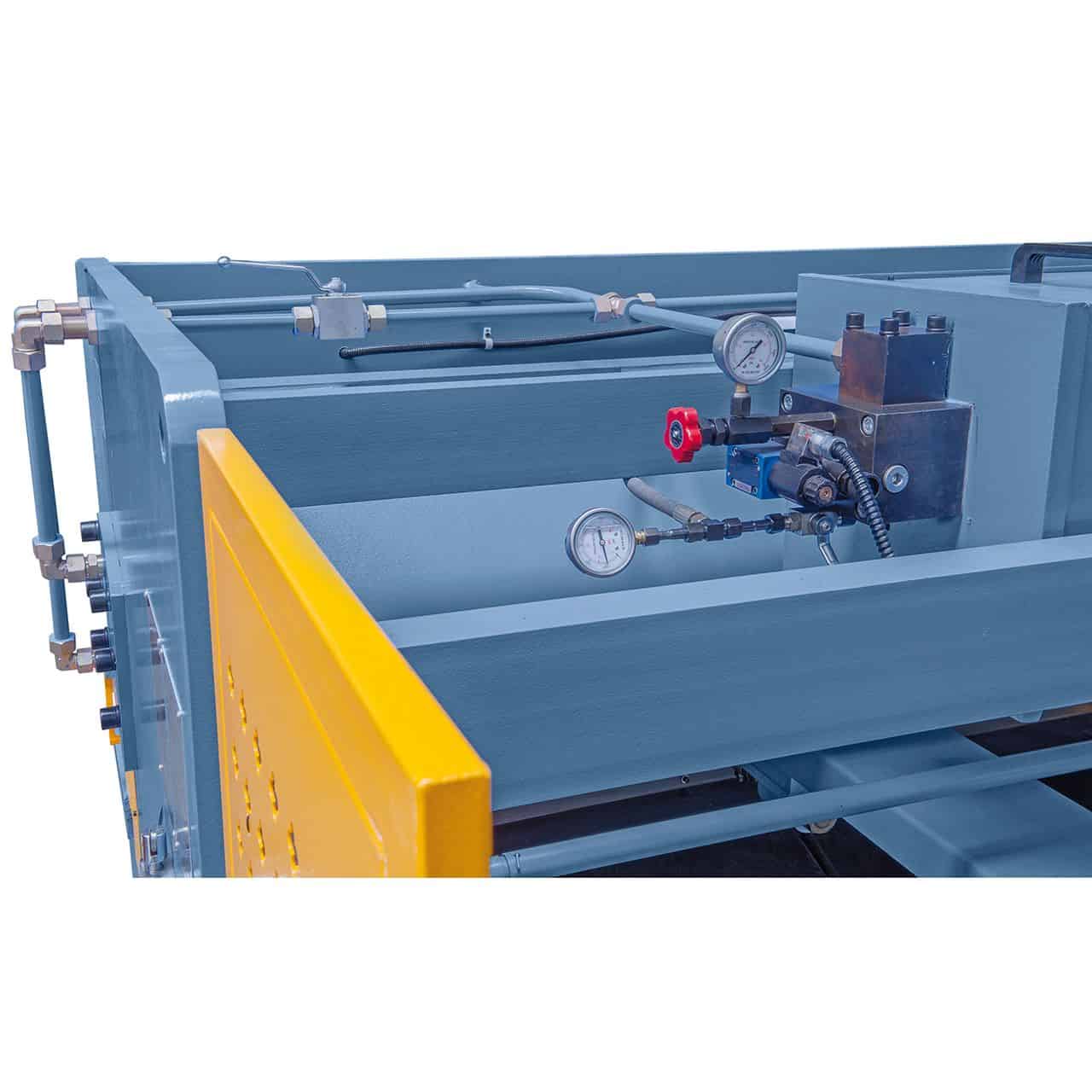

7,5-kW-Motor mit 215-Liter-Öltank
Technische Daten
| Angeben |
Wert |
| Marke |
Bernardo |
| Modell |
HSB 3200 x 6 |
| Schnittlänge |
3200 mm |
| Max. Blechstärke (400 N/mm²)
| 6 mm
|
| Schnittwinkel |
1°50’ |
| Motorisierter hinterer Anschlag |
20 – 600 mm |
| Hübe pro Minute |
14 |
| Anzahl der Pressen |
14 Stück |
| Reichweite |
150 mm |
| Tischhöhe |
800 mm |
| Stütze Arme |
4 Stück |
| Öltank |
215 Liter |
| Motorleistung |
7,5 kW |
| Maschinenlänge |
3950 mm |
| Tiefe |
2740 mm |
| Höhe |
1700 mm |
| Gewicht |
6650 kg |
Standard Ausstattung
Bernardo HSB 3200 x 6 Hydraulische Schere

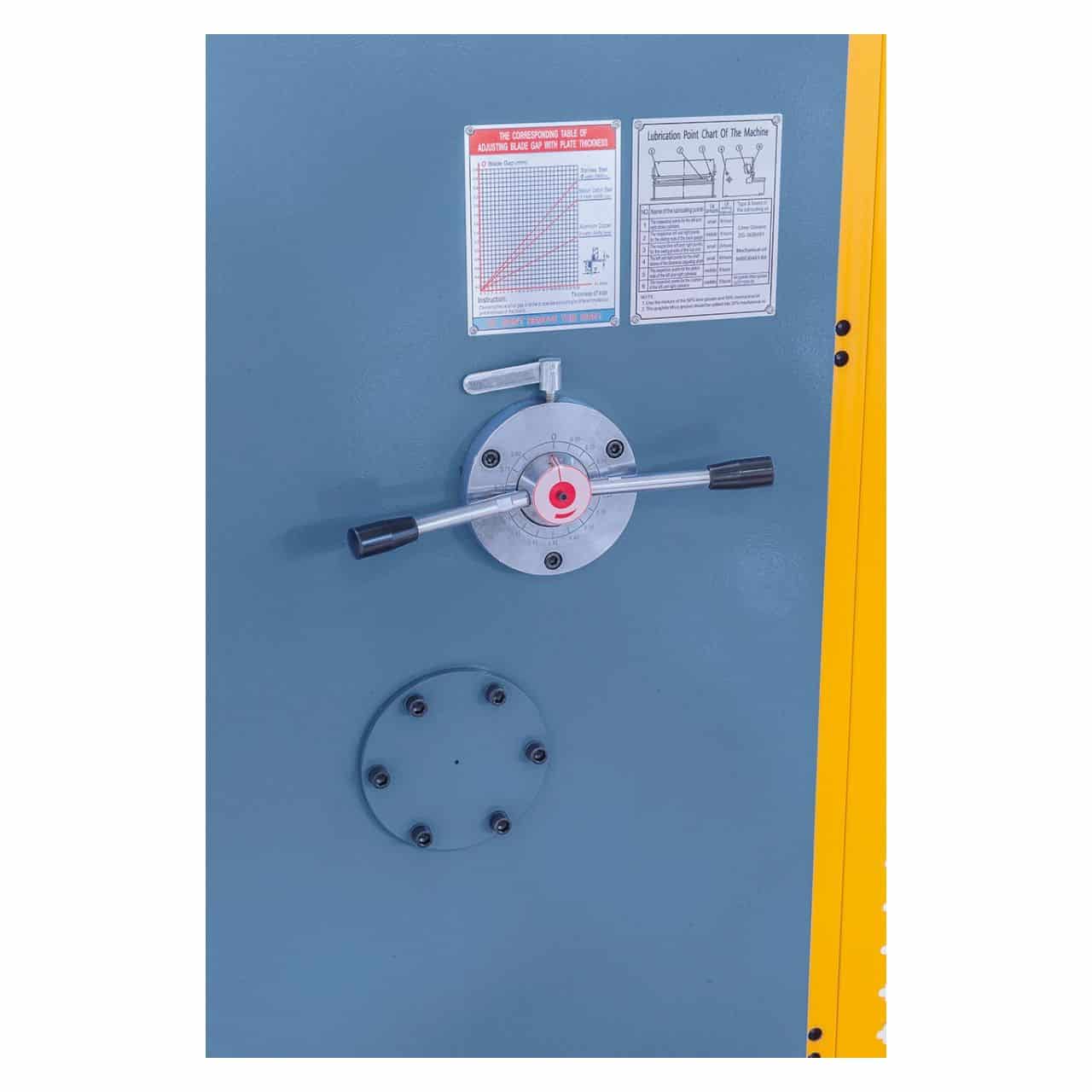

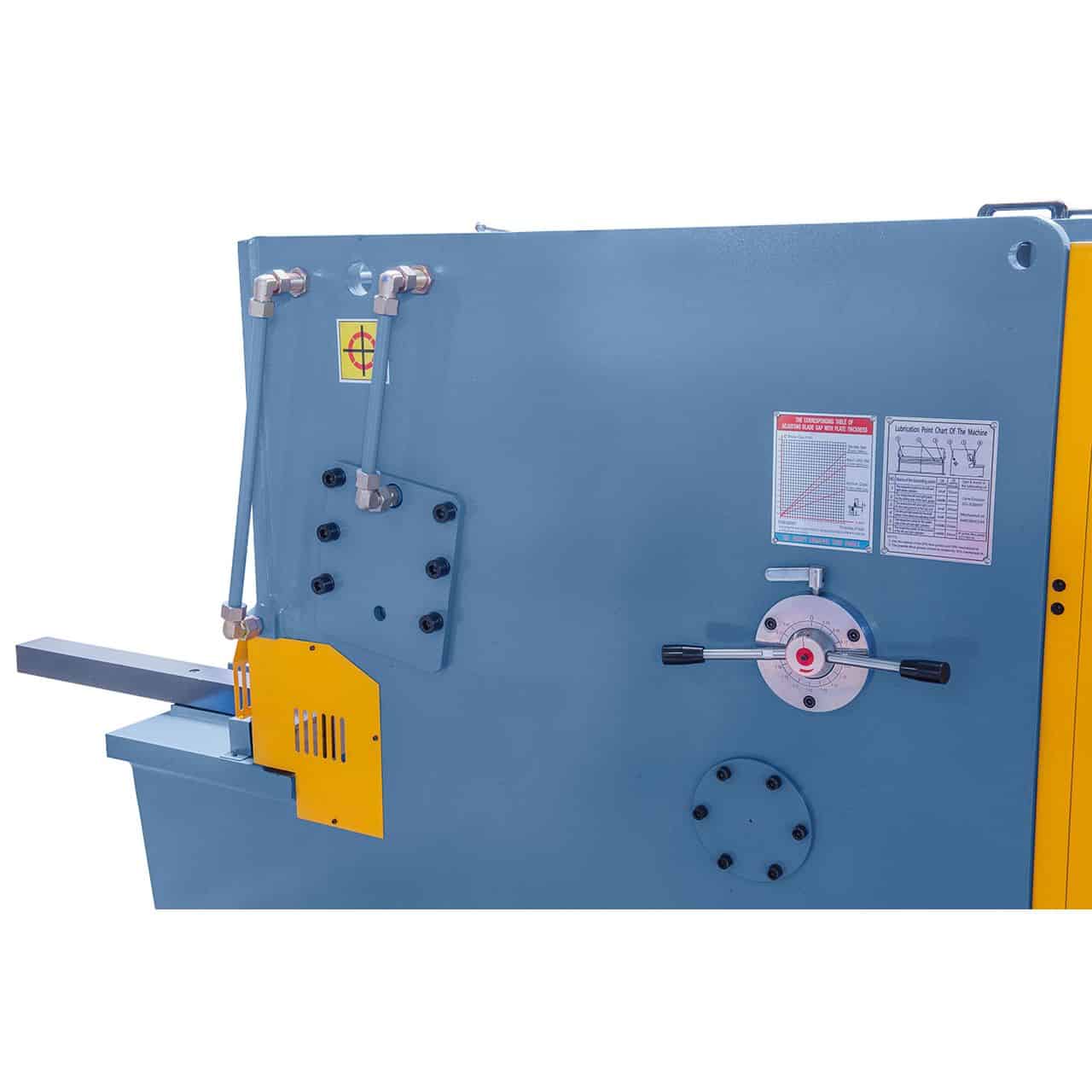

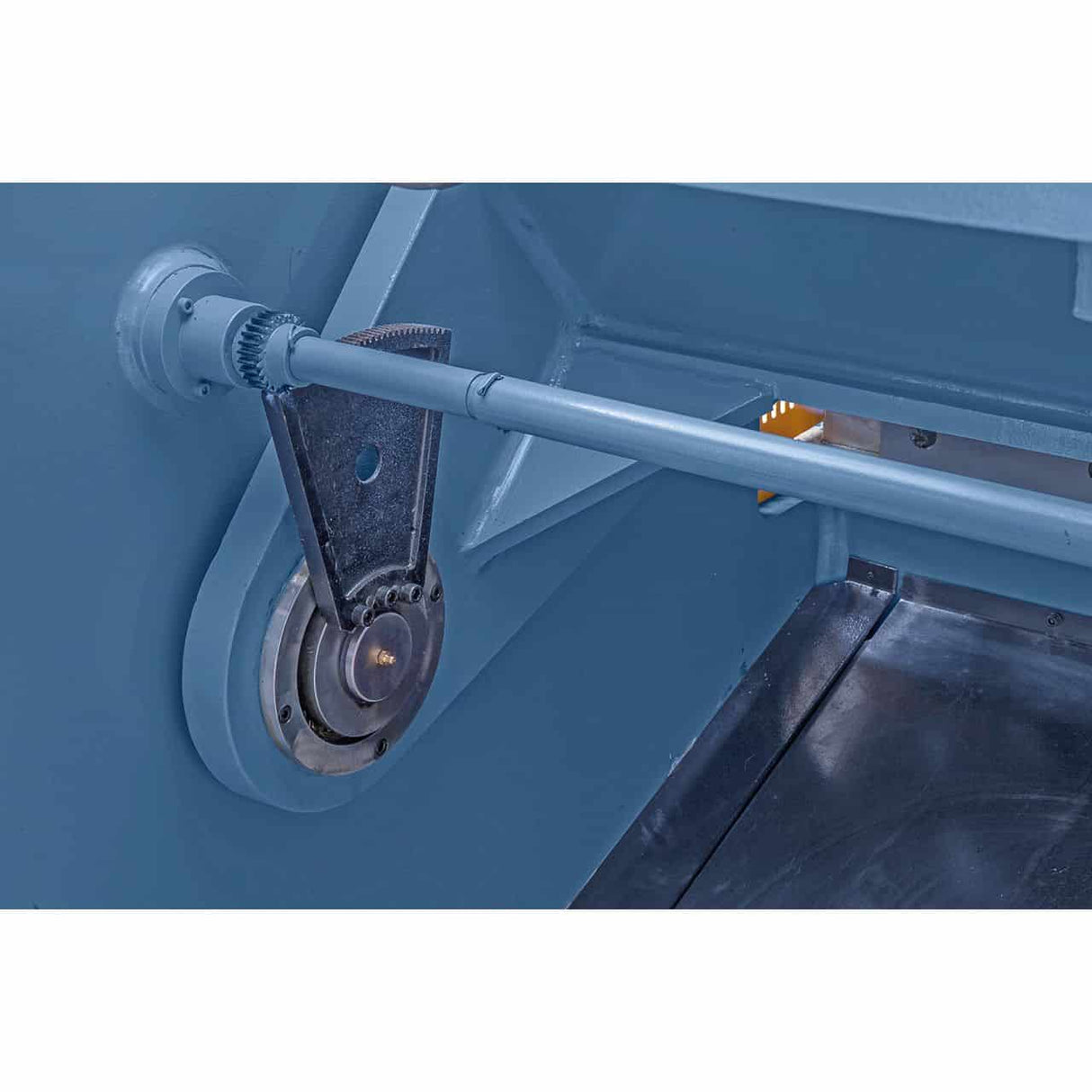

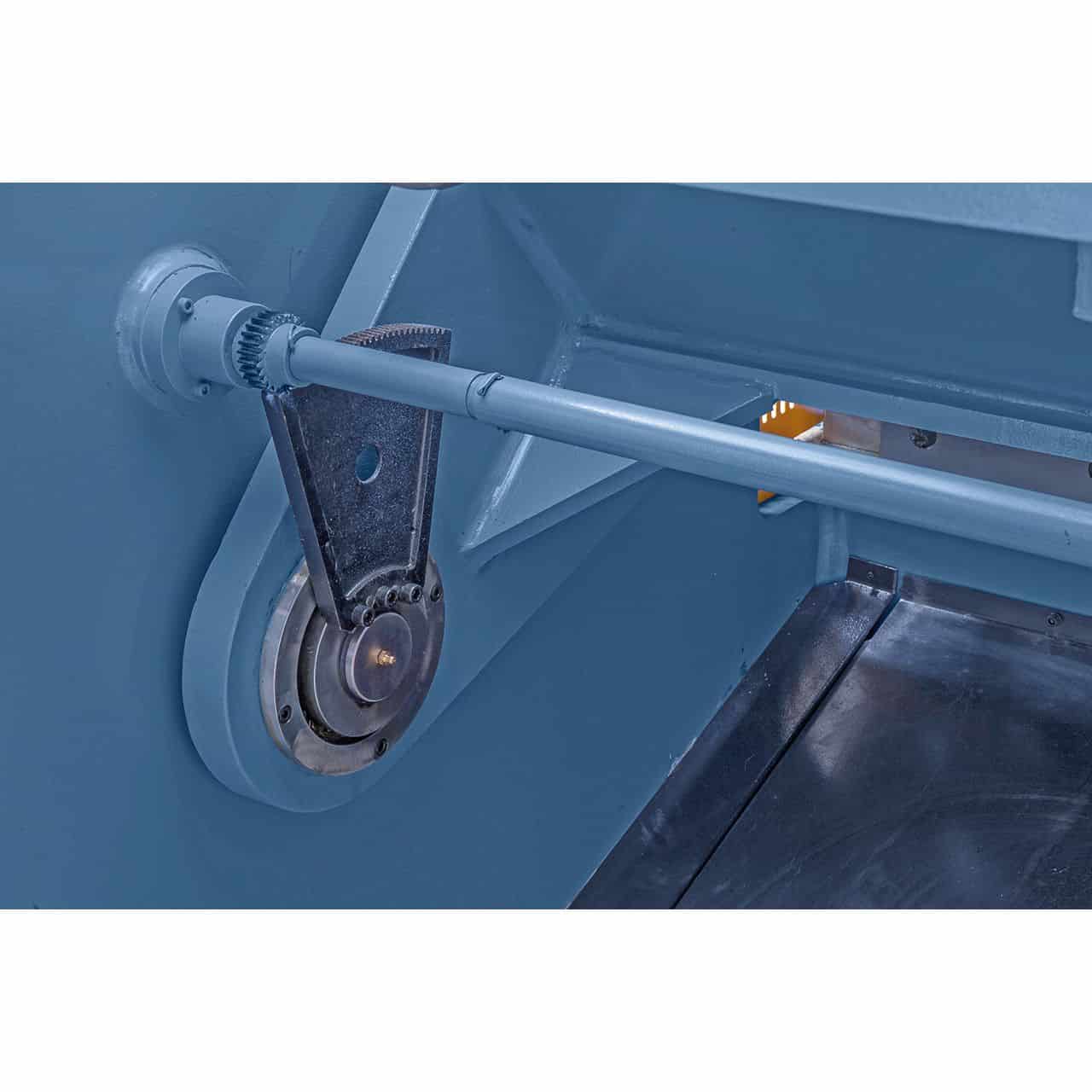

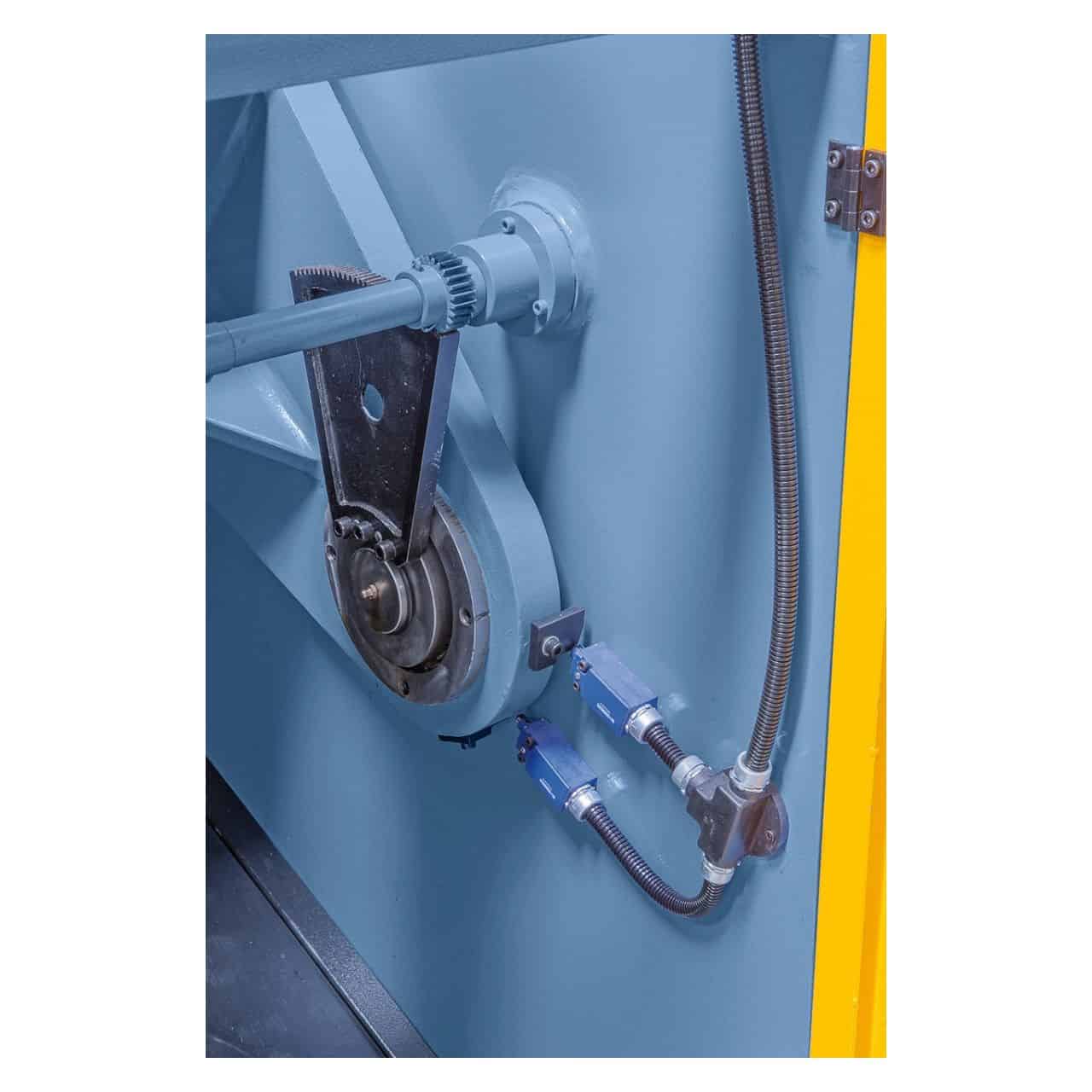

Schneidspaltverstellung
Beleuchtung des Schneidbereichs

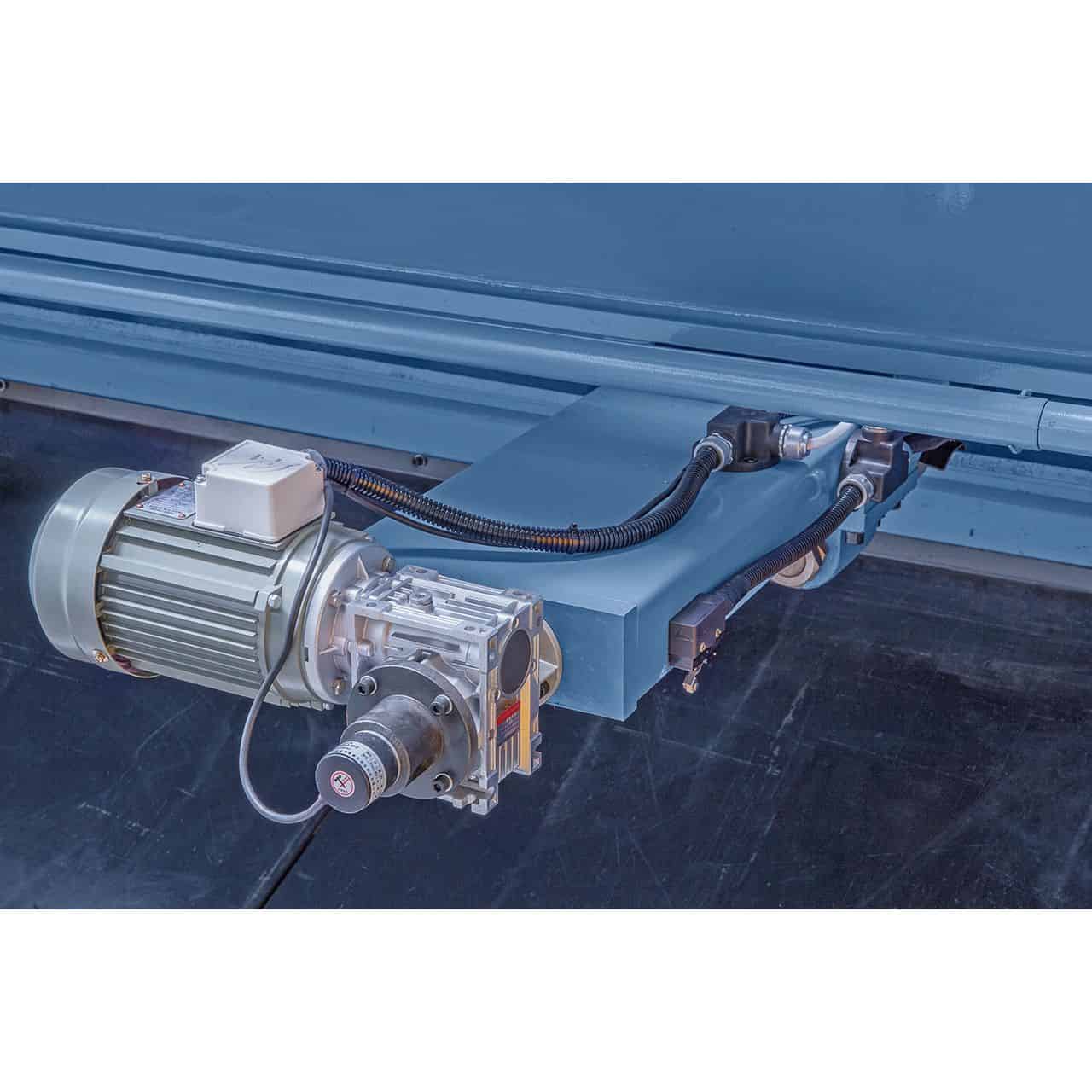

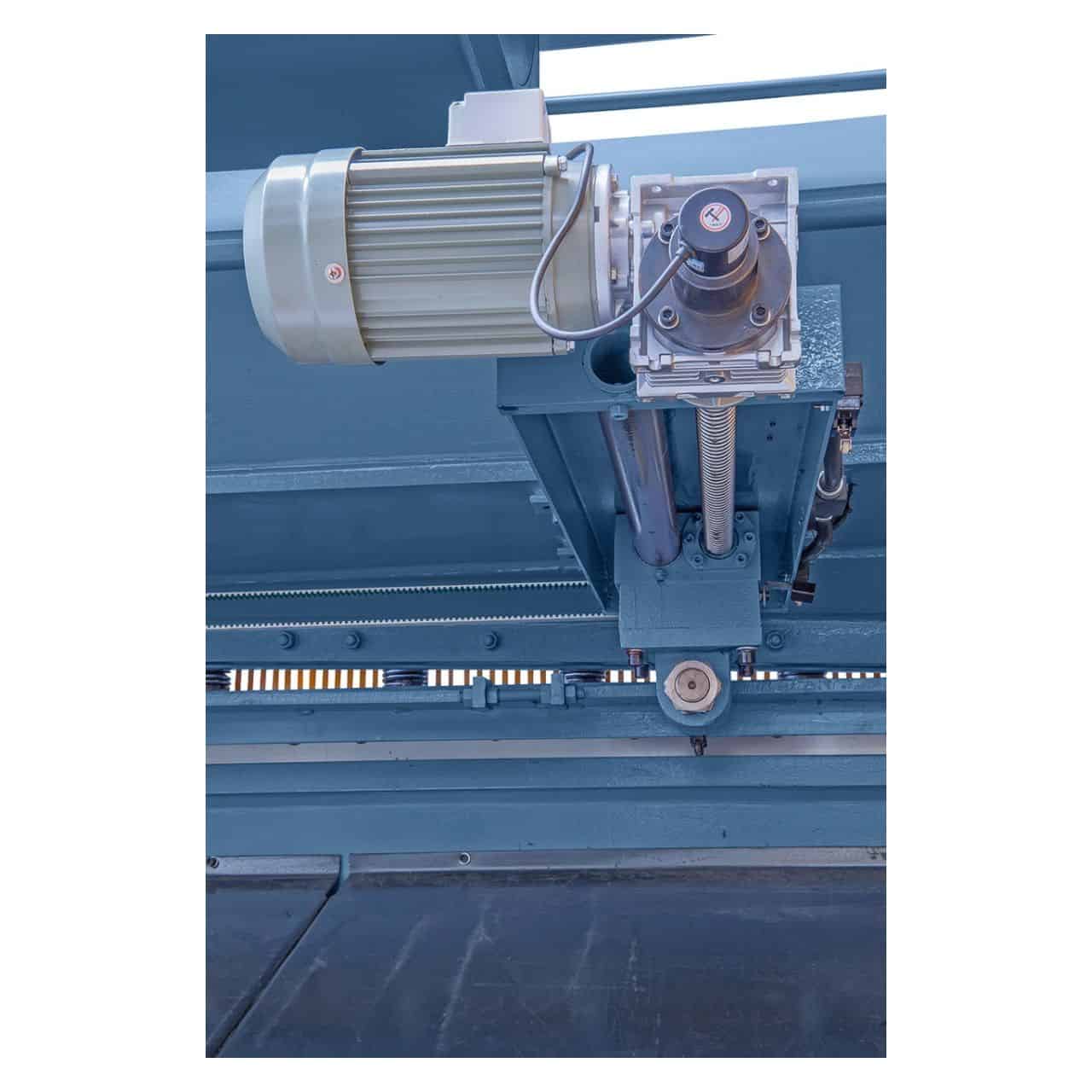

Motorisierter CNC-Hinteranschlag

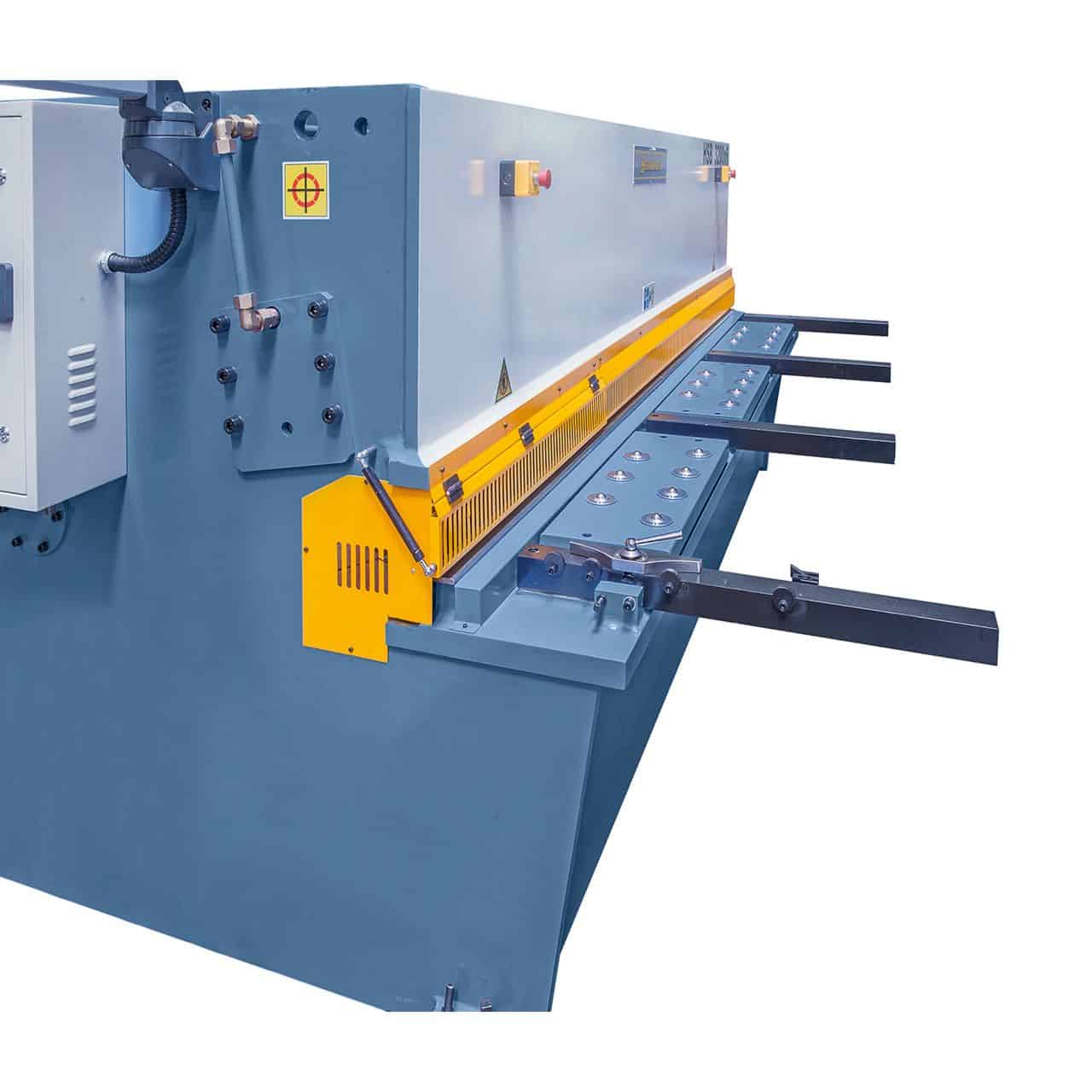

Blechauflagen vorne

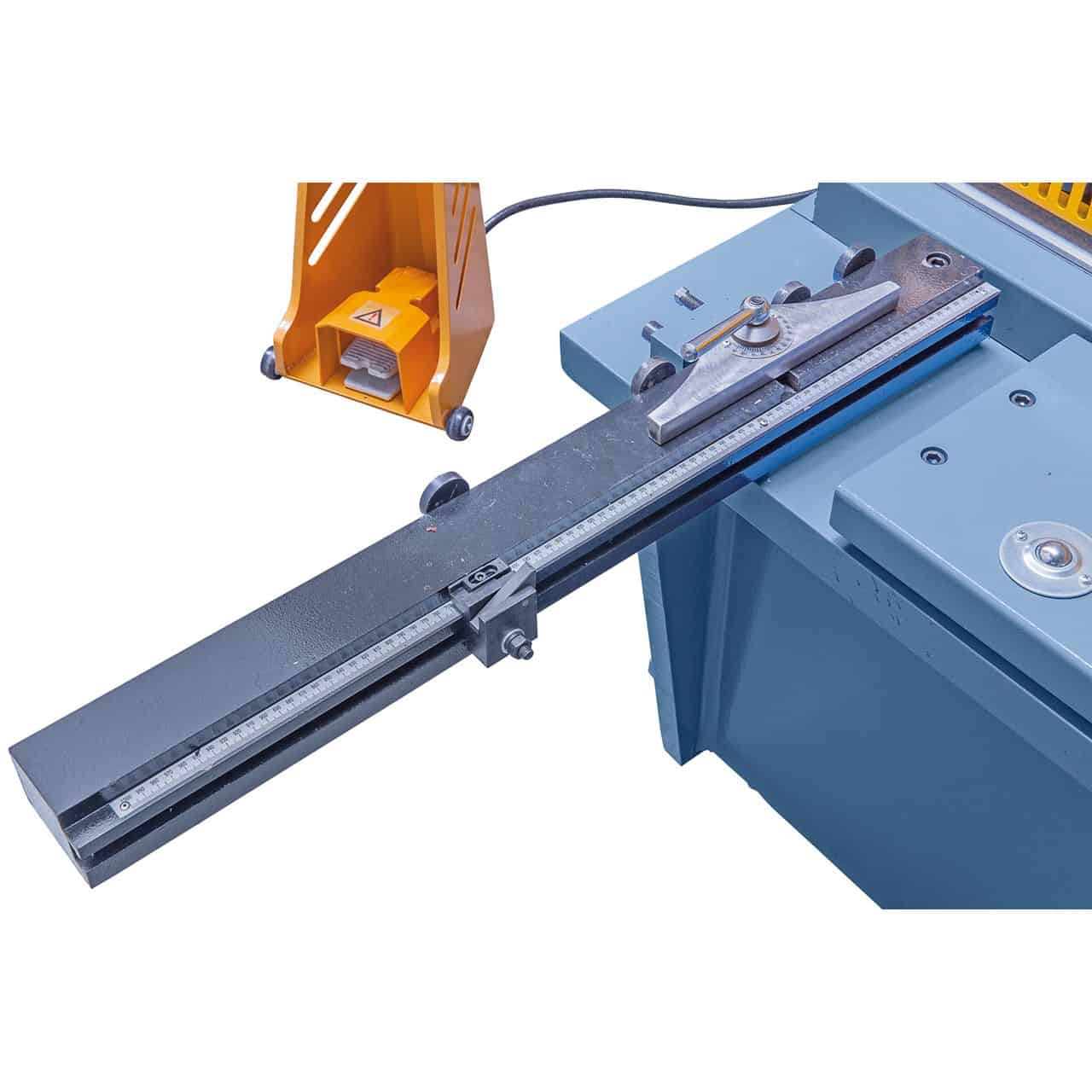

Seiten- und Eckanschläge
Schutzplatte mit Lichtschranken

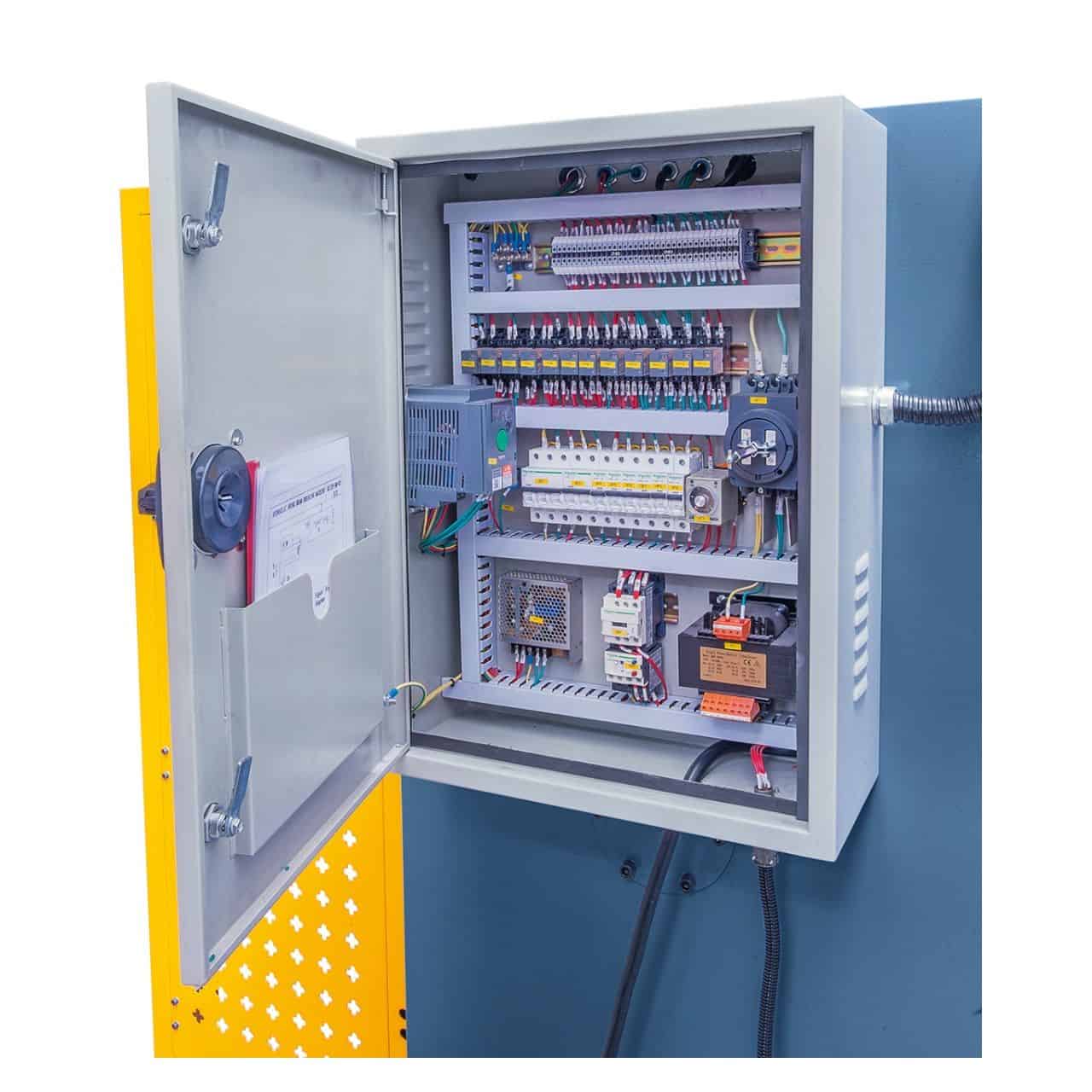

ES21S CNC-Steuerung

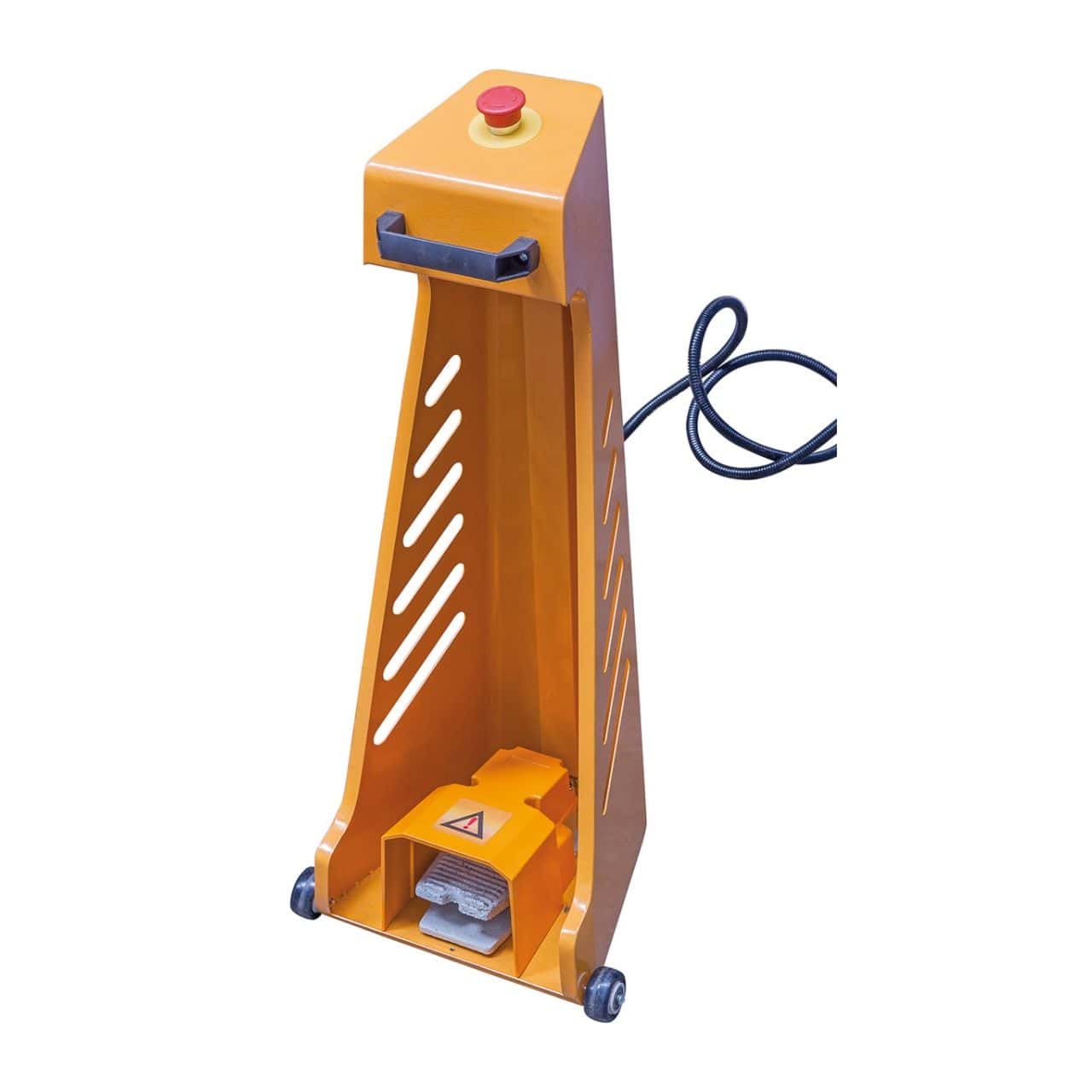

Not-Aus-Pedal
Werkzeugstahlklingen
Logistik
Bernardo-Lieferung: 5–9 Werktage (7 Tage im Süden). Bei großen Maschinen: Entladeausrüstung mit Krollit abstimmen. Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Verfügt diese Schere über eine integrierte CNC-Steuerung?

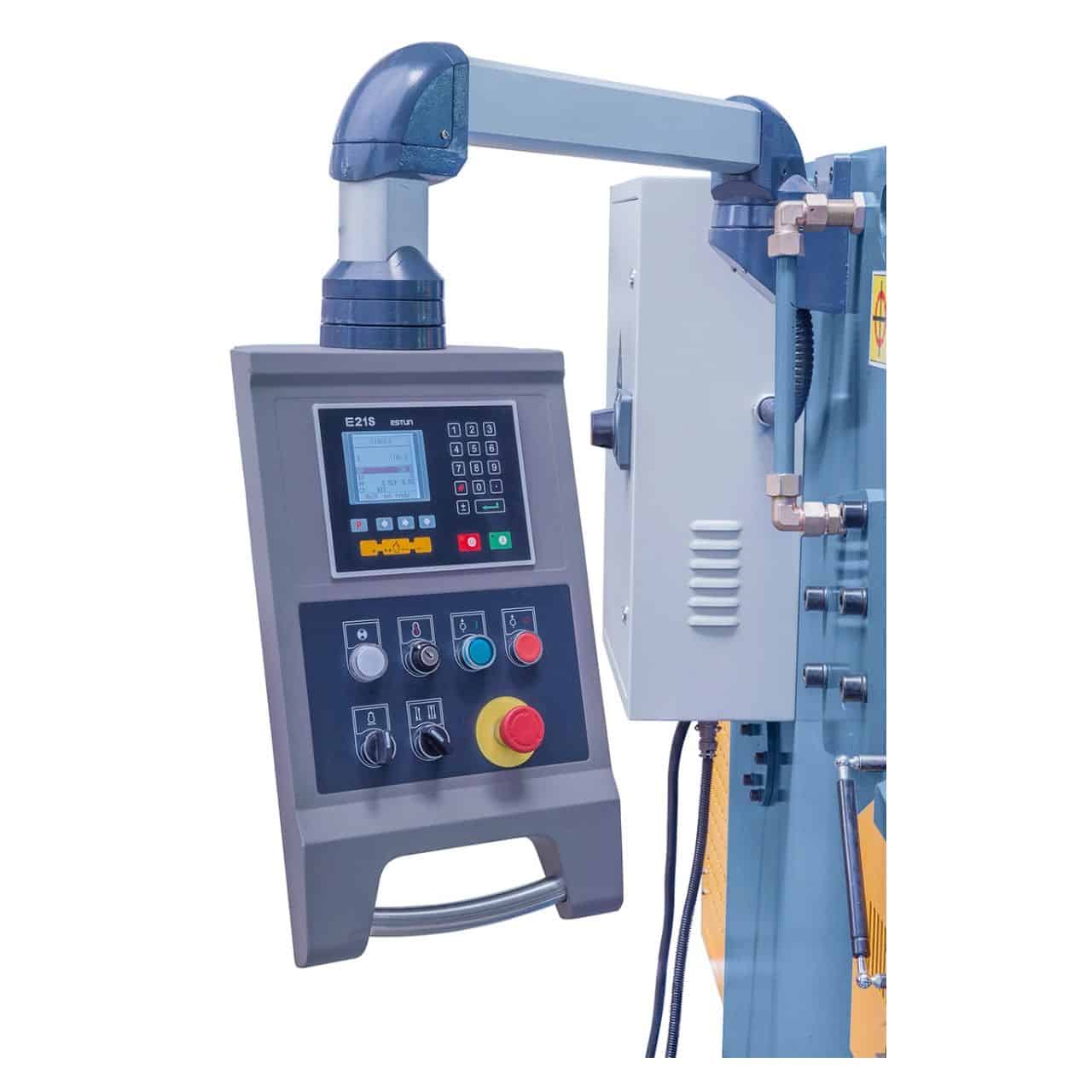

Ja. Die hydraulischen Scheren der Serien Bernardo HKS und HSB sind serienmäßig mit der CNC-Steuerung ES21S ausgestattet. Diese steuert den automatischen Schneidzyklus, die Ansteuerung und die Diagnose. Über das CNC-Bedienfeld lassen sich Wiederholungszyklen ohne manuelle Eingriffe zwischen den Schnitten programmieren.
Welche maximale Dicke ist bei Edelstahl zulässig?
Die Nenndicke von 6 mm bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (600 N/mm²) reduziert sich die Kapazität um 30–40 % (ca. 3,9 mm). Spezifische Materialangaben erhalten Sie bei Krollit.
Sind die Klingen wendbar und wie lange ist ihre Lebensdauer?
Ja. Die Klingen verfügen über vier wendbare Schneidkanten. Die Lebensdauer hängt vom zu schneidenden Material und dessen Dicke ab: Bei Standard-Baustahl halten die Klingen Tausende von Schnitten, bevor sie ausgetauscht werden müssen. Original Bernardo-Klingen sind innerhalb von 3–5 Werktagen lieferbar.
Ist ein spezielles Fundament erforderlich?
Großformatige hydraulische Blechscheren benötigen einen geeigneten Industrieboden. Bei Maschinen über 3.000 kg wenden Sie sich bitte an einen Statiker. Die vollständigen Installationsspezifikationen erhalten Sie vor Ihrer Bestellung bei Krollit.
Wie viel Platz wird in der Werkstatt benötigt?
Vor und hinter der Maschine muss mindestens der Schnittlänge (3.200 mm) frei sein. Bei aufgewickeltem Blech ist zusätzlich der Platz für die Abwickelvorrichtung einzuplanen. Die vollständigen Maschinenabmessungen erhalten Sie bei Krollit.
