Bernardo BSG 60160 PLC-Flachschleifmaschine

Bernardo BSG 60160 SPS-Flachschleifmaschine mit 2-Achsen-Digitalanzeige

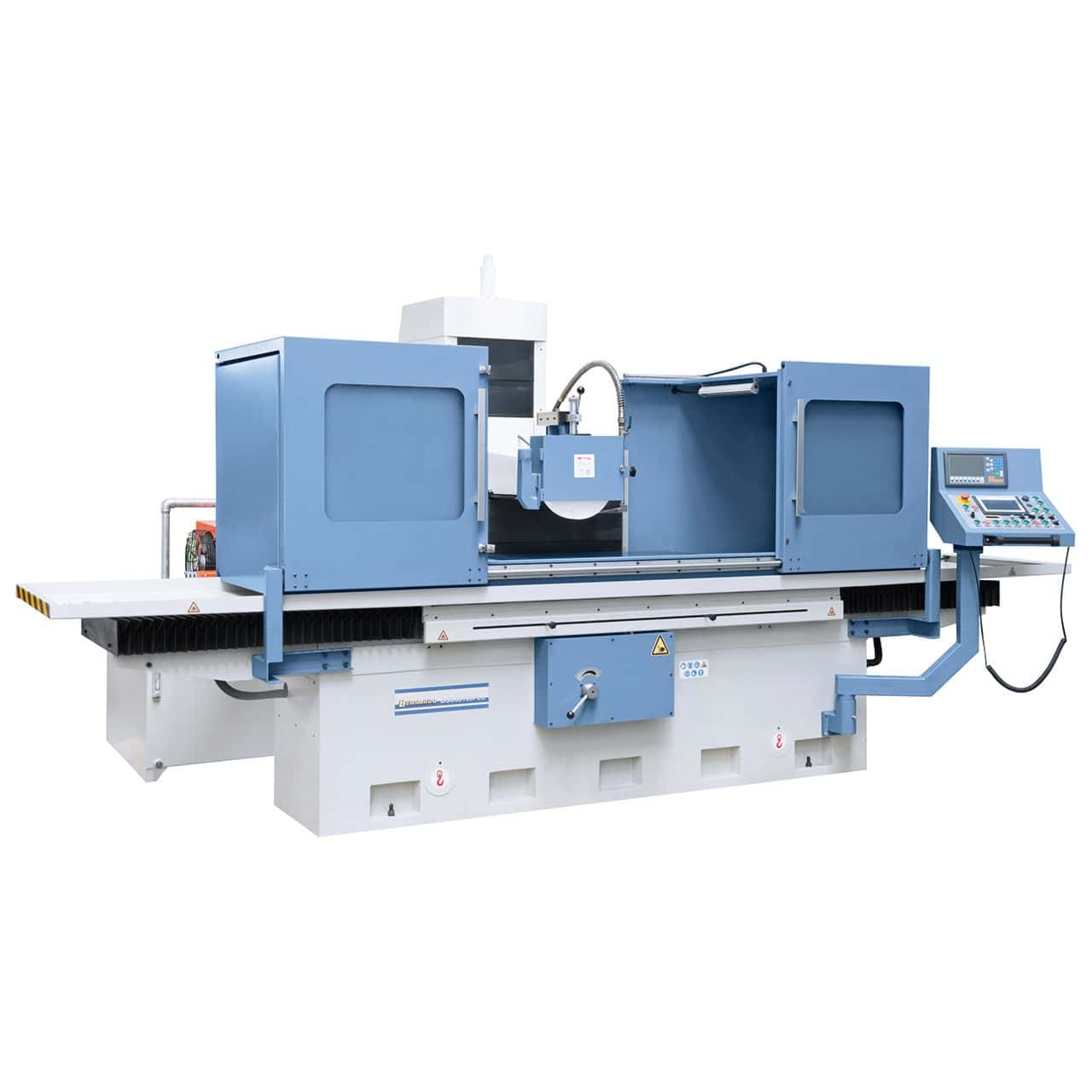

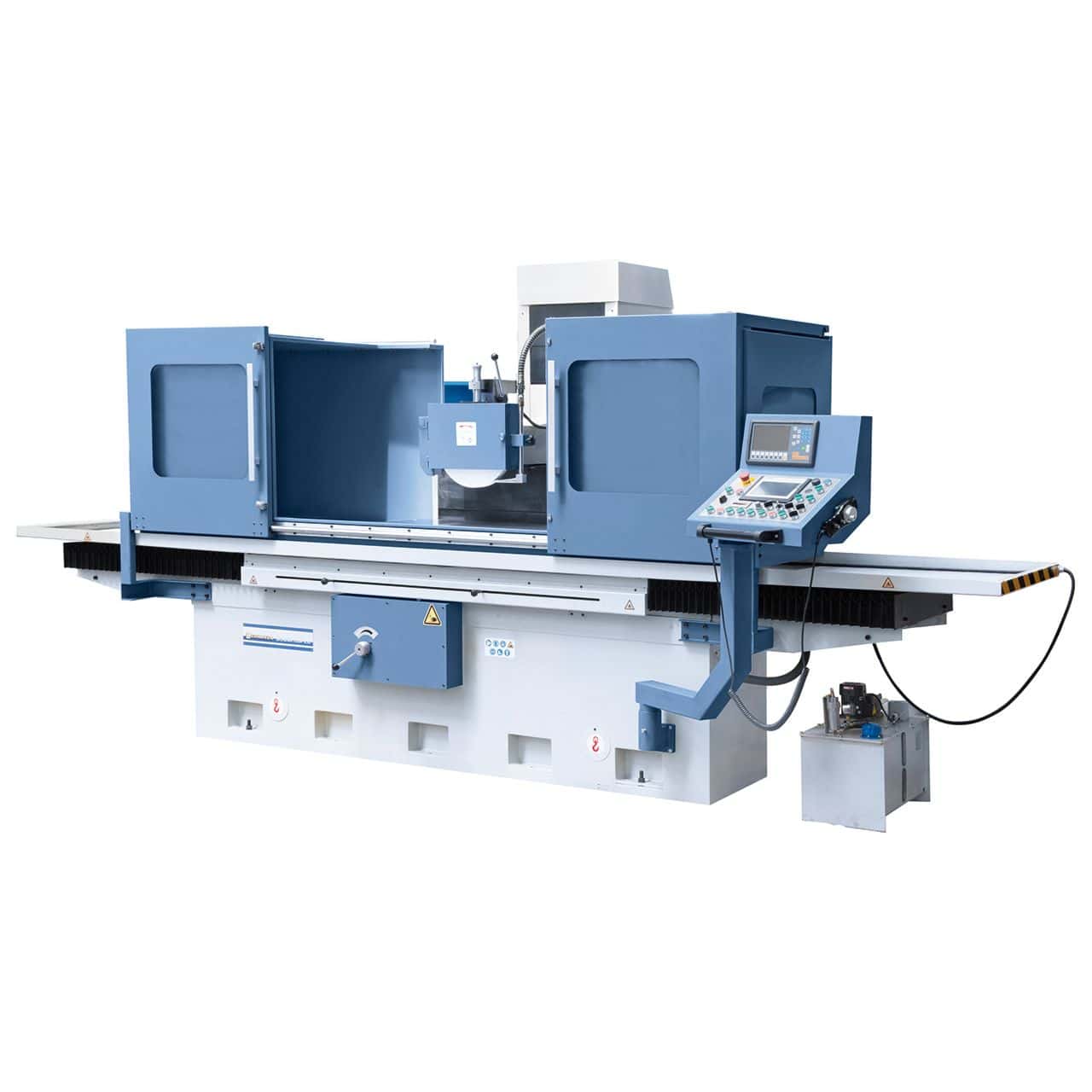

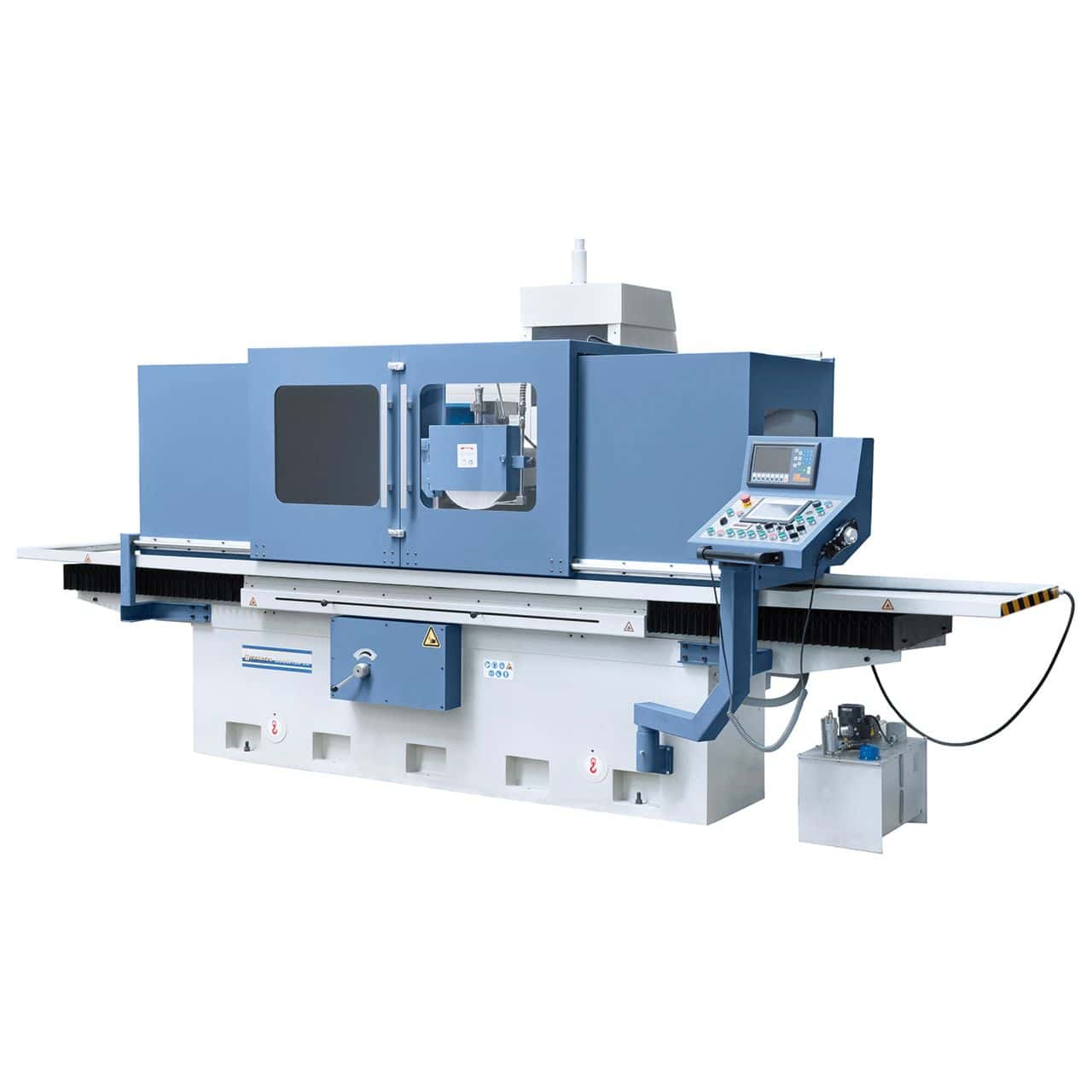

Die Bernardo BSG 60160 SPS-Flachschleifmaschine mit ES-12 H 2-Achsen-Digitalanzeige ist für das Präzisionsschleifen großer und schwerer Werkstücke konzipiert. Der 600 x 1600 mm große Tisch mit gehärteten und geschliffenen Führungen und Durcit-B-beschichteten Gegenführungen gewährleistet Steifigkeit, Stabilität und lange Lebensdauer. Längs- und Querbewegungen erfolgen über V-Flachführungen, während das moderne Hydrauliksystem auch bei Belastungen bis zu 1300 kg einen gleichmäßigen Vorschub sicherstellt. Die Siemens-SPS-Steuerung mit Touchscreen ermöglicht die schnelle Programmierung automatisierter Zyklen: Schruppen, Schlichten und automatische Rückkehr zur Ausgangsposition. Mit einer 350-mm-Schleifscheibe, einem 7,5-kW-Motor und einer robusten Gusseisenkonstruktion ist die BSG 60160 PLC eine zuverlässige und leistungsstarke Maschine, ideal für Unternehmen und Werkstätten mit höchsten Ansprüchen an die Schleifqualität.

---

Hauptmerkmale:
600 x 1600 mm Tisch mit gehärteten und geschliffenen Führungen
Durcit-B-beschichtete Gegenführungen für Steifigkeit und Laufruhe

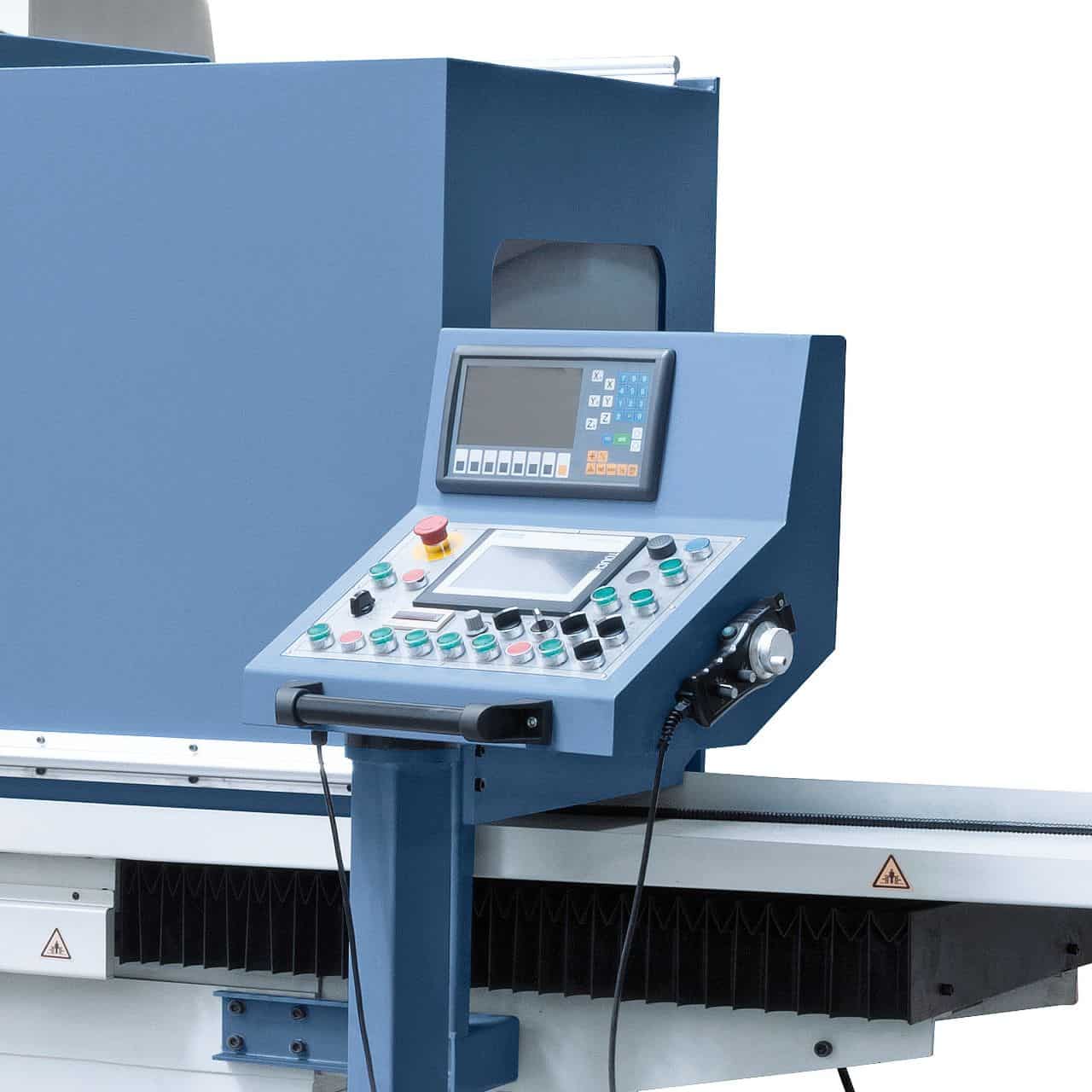

Siemens SPS-Steuerung mit Touchscreen-Bedienfeld
Automatisierte Schleifzyklen: Schruppen und Schlichten
Zwei 600 x 800 mm Magnetplatten für Lasten bis zu 1300 kg

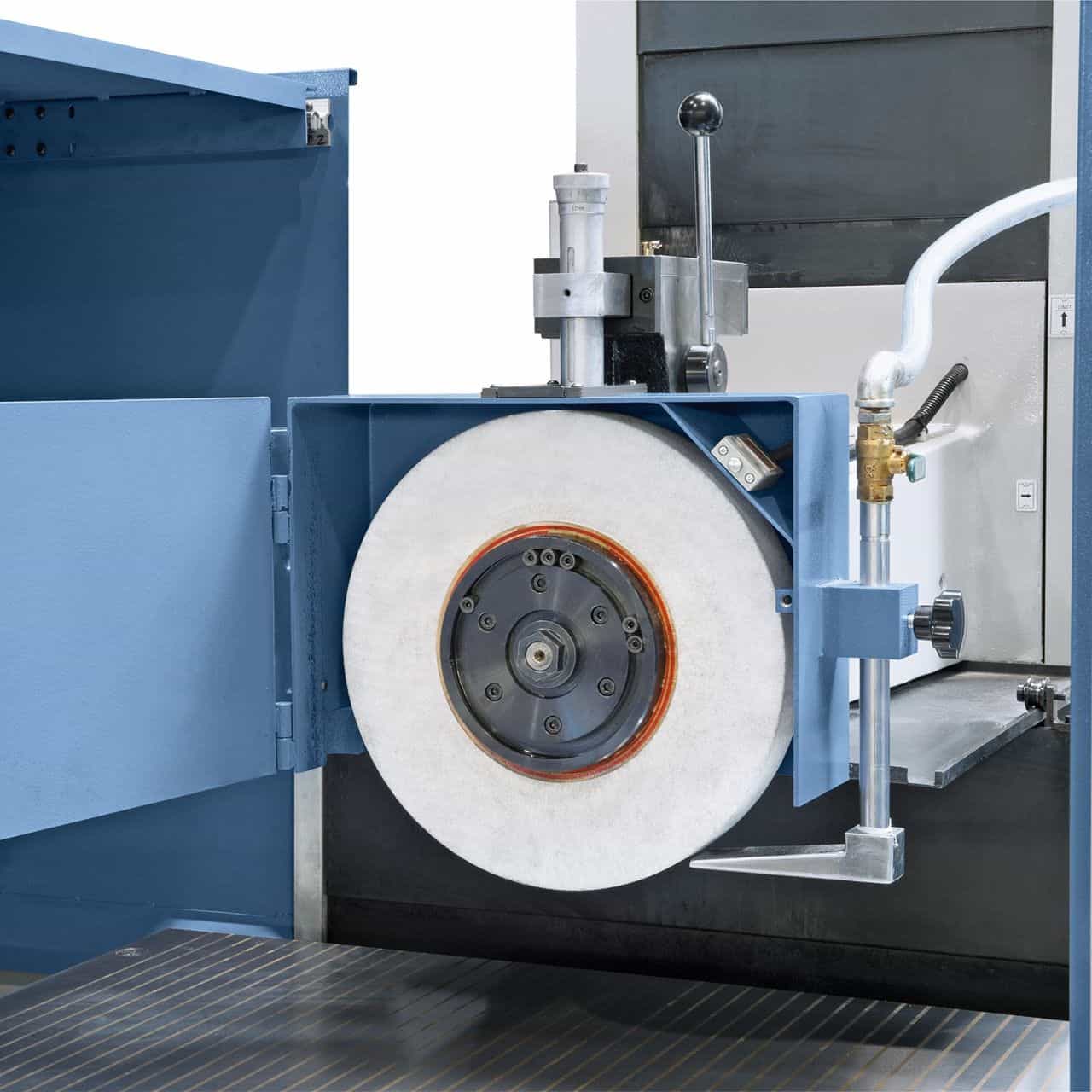

Ø 350 mm Schleifscheibe mit vorgespannter Lagerspindel
7,5-kW-Motor und 5,5-kW-Hydraulikpumpe
Gusseisenkonstruktion mit Verstärkungen und geglühtem Sockel für maximale Stabilität

---

---

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Technische Daten Spezifikationen

Vorschub

Spezifikation	Wert
Marke	Bernardo
Modell	BSG 60160 SPS
Arbeitstisch	600 x 1600 mm
T-Nuten (Anzahl / Breite)	3 / 18 mm
Magnetplatten	2 x 600 x 800 mm
Max. Längsverfahrweg	1750 mm
Max. Querverfahrweg	660 mm
Max. Abstand Schleifscheibe/Tisch	600 mm
Max. Werkstückgewicht	1300 kg
Schleifscheibenabmessungen	350 x 50 x 127 mm
Hydraulische Tischgeschwindigkeit	5 – 25 m/min
Automatischer Quervorschub	0,5 – 20 mm/Hub
Eilgang Quervorschub	50 – 600 mm/min
Automatischer Vertikalvorschub	0,005 – 0,04 mm
Eilgang Vertikalvorschub	50 – 500 mm/min
Spindelmotor	7,5 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	5,5 kW
Gesamtleistungsaufnahme	18 kW
Maschinenabmessungen (B x T x H)	5500 x 2750 x 2700 mm
Gewicht	7000 kg

Standardausstattung

ES-12 H 2-Achsen-Digitalanzeige
Siemens SMART Bedienfeld mit Touchscreen
Elektronisches Handrad
Schleifscheibe und Flansch
Arbeitsleuchte
2 Magnetplatten 600 x 800 mm
Auswuchtständer und Auswuchtspindel
Schutzabdeckungen
Parallelschleifer
Entmagnetisierungsvorrichtung

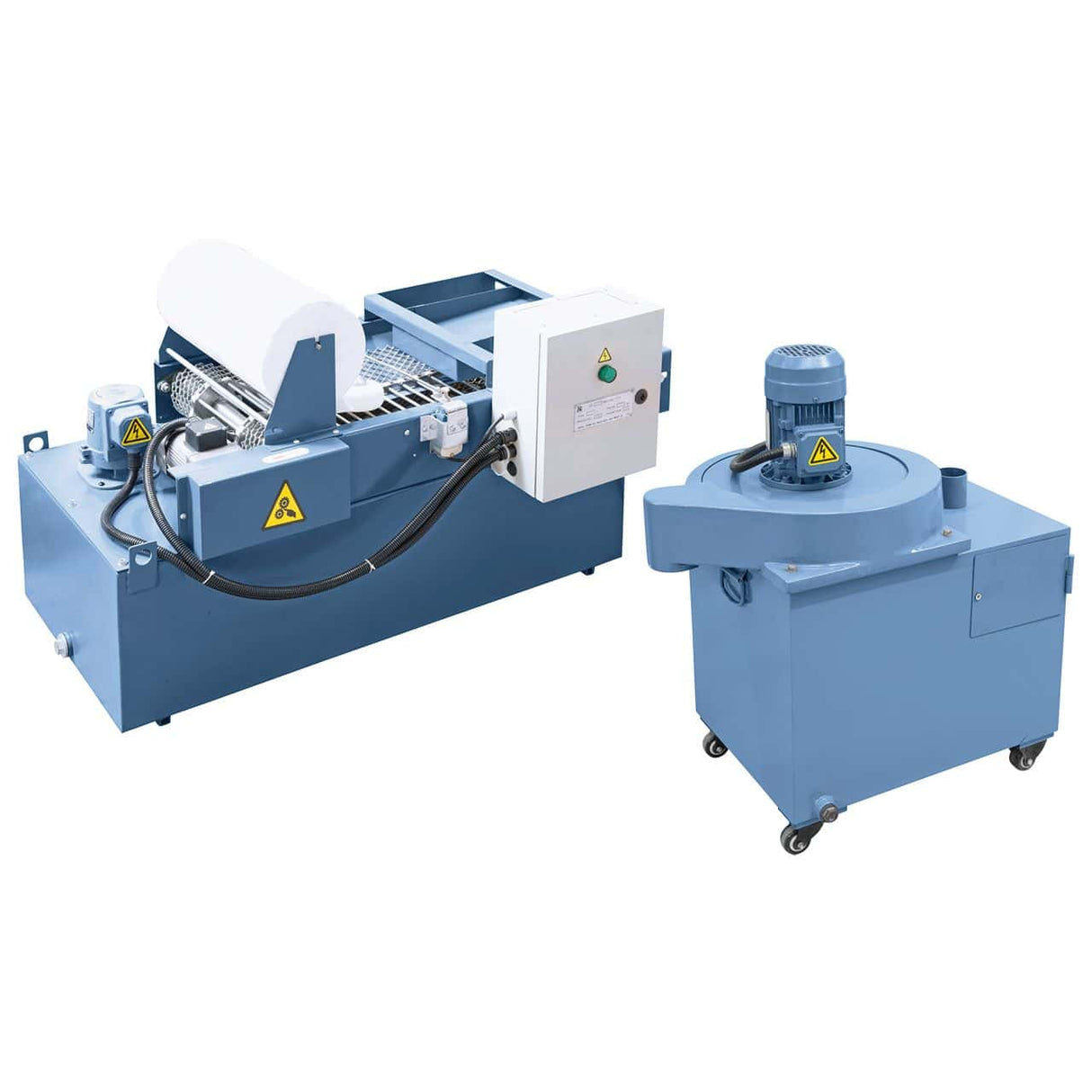

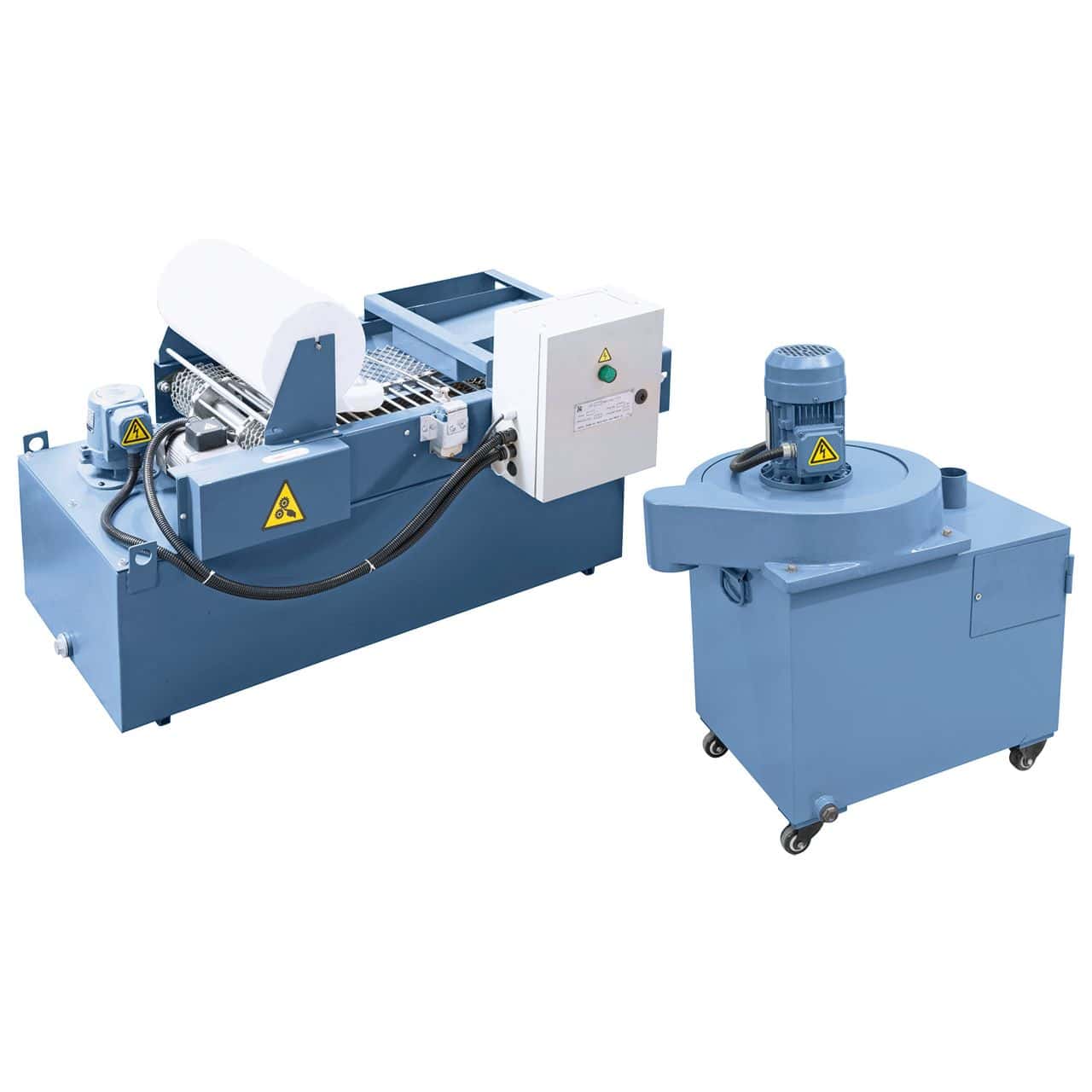

Kühlsystem
Abrichtdiamant
Maschinenfüße

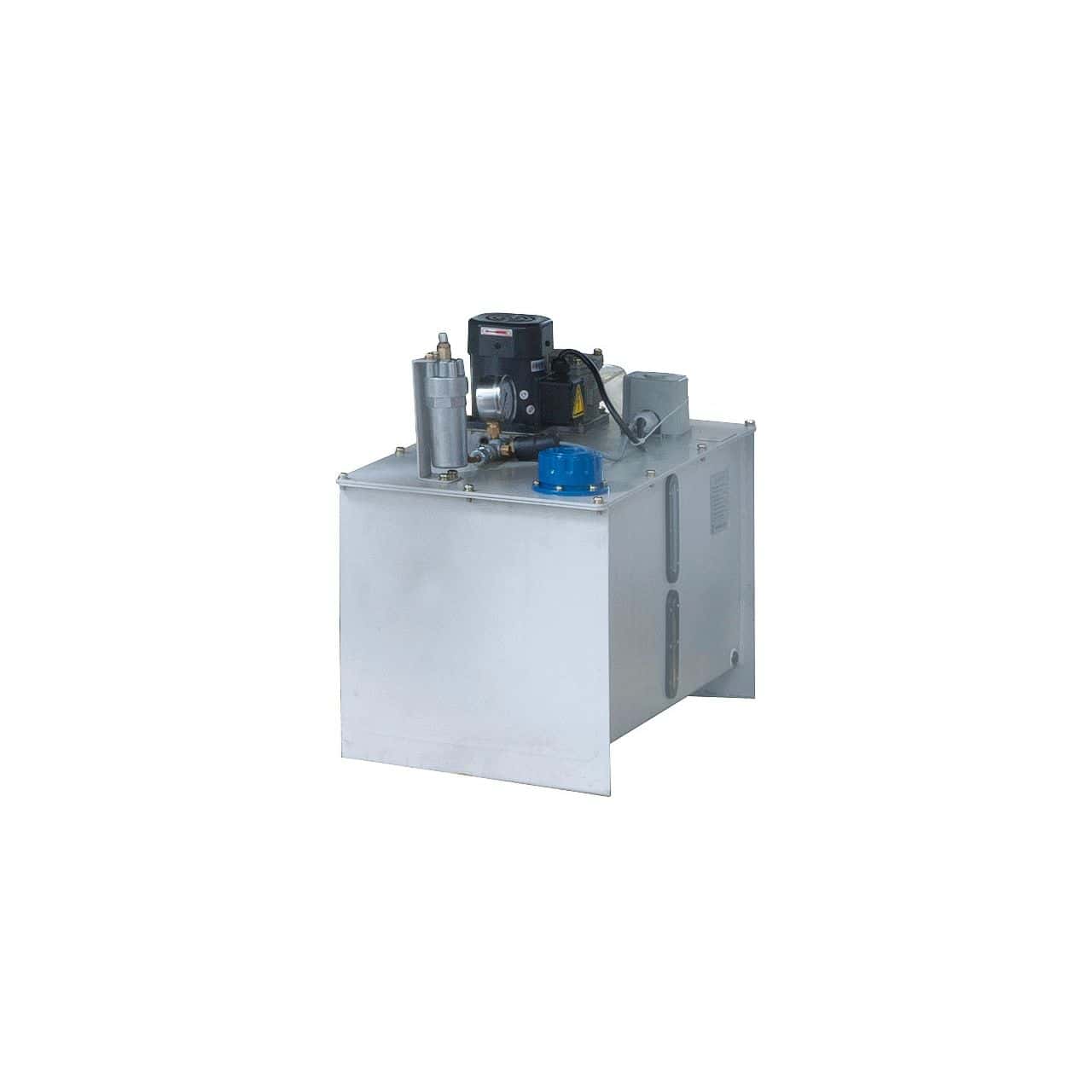

Zentralschmierung
Hydraulikölkühler
Servicewerkzeuge

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 6 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 6 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschubgeschwindigkeit) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Teile.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korundscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliziumkarbidscheibe (SiC) C46K–C60K. Aluminium: Siliziumkarbidscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo BSG 6 Flachschleifmaschine ein integriertes Kühlsystem?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
