Bernardo BSG 50100 PLC-Flachschleifmaschine

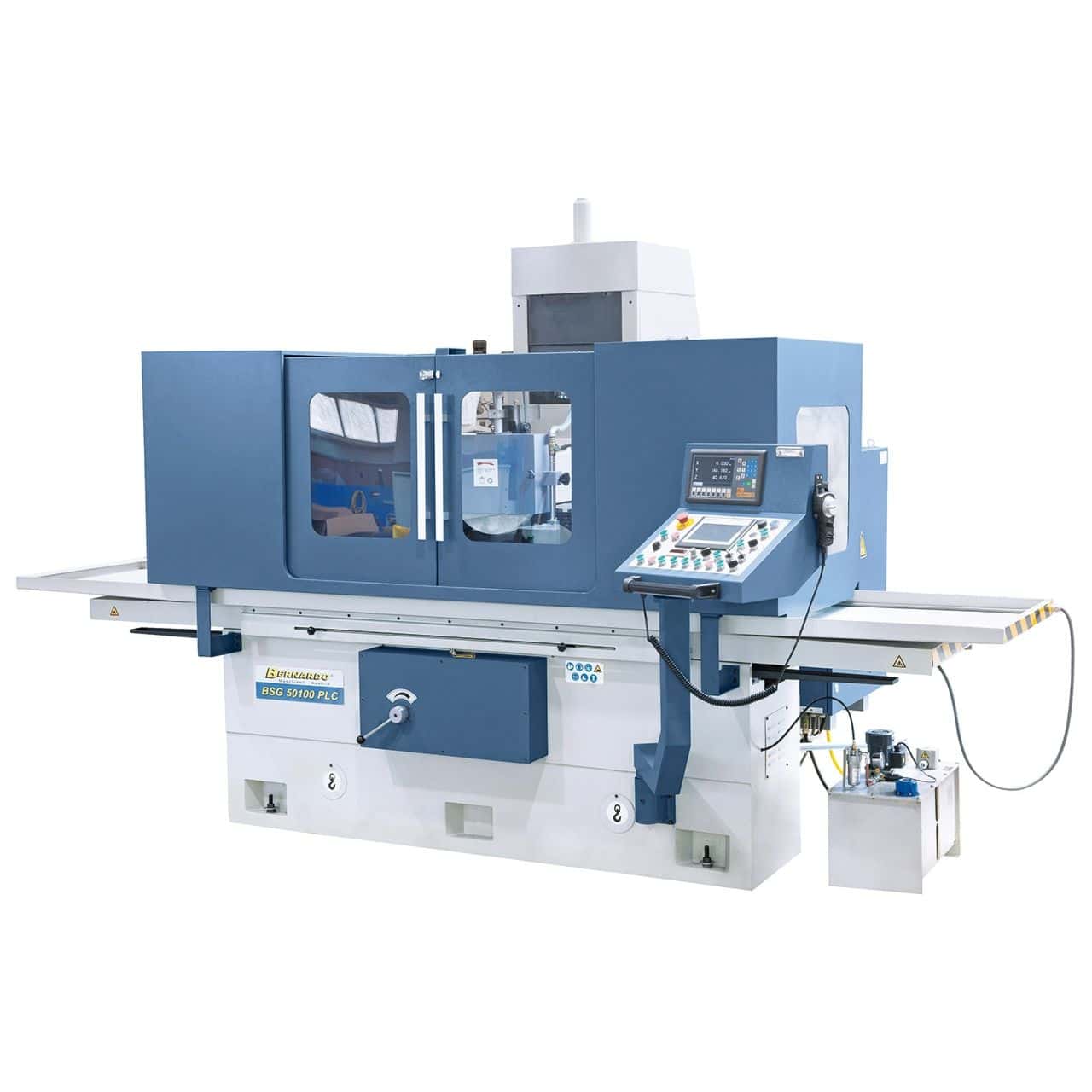

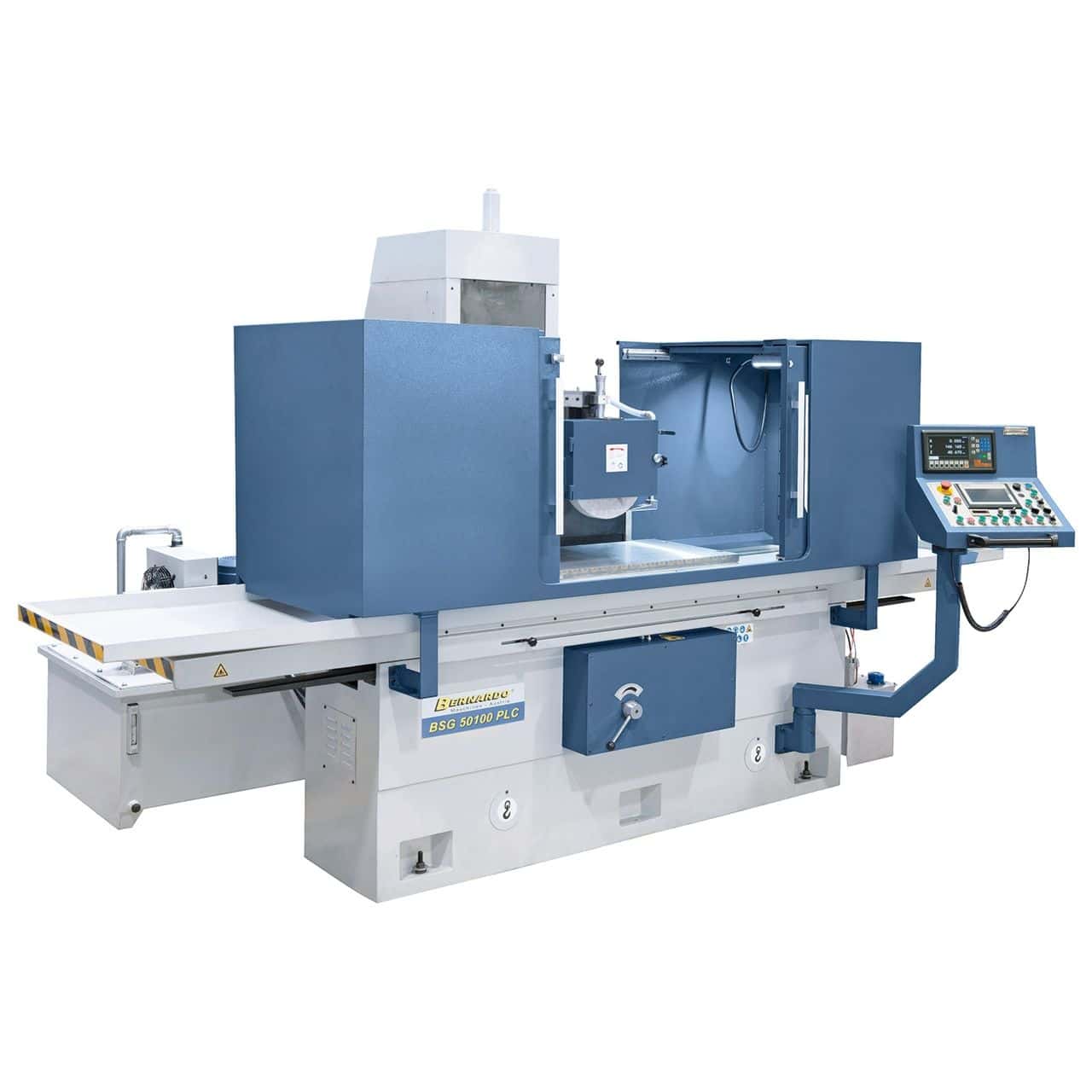

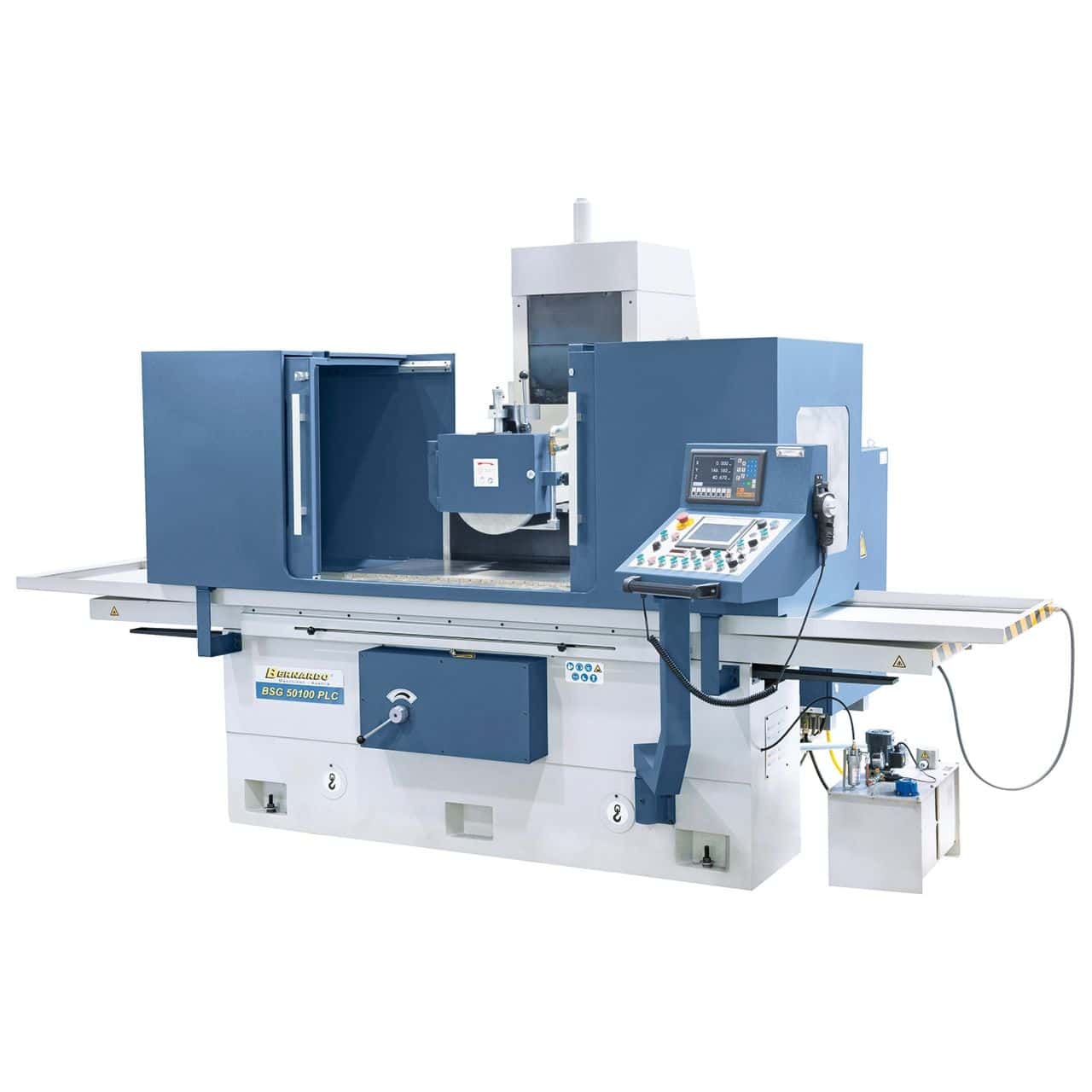

Bernardo BSG 50100 SPS-Flachschleifmaschine mit ES-12 H 2-Achsen-Digitalanzeige

Die Bernardo BSG 50100 SPS-Flachschleifmaschine mit ES-12 H 2-Achsen-Digitalanzeige ist für industrielle Anwendungen konzipiert, bei denen Präzision, Steifigkeit und Zuverlässigkeit unerlässlich sind. Der Tisch mit gehärteten und geschliffenen Führungen in Kombination mit Durcit-B-beschichteten Gegenführungen gewährleistet einen reibungslosen Lauf und eine lange Lebensdauer. Längs- und Querbewegungen werden über eine kombinierte V-Flachführung ausgeführt, während die Siemens SPS-Steuerung die Programmierung automatisierter Schleifzyklen mit Rückkehr zur Ausgangsposition ermöglicht. Die robuste Konstruktion mit geglühtem Grundgestell und dicken Verstärkungen sorgt für Stabilität auch unter hohen Belastungen von bis zu 700 kg. Die 350-mm-Schleifscheibe ermöglicht in Kombination mit dem leistungsstarken 7,5-kW-Motor und dem Hydrauliksystem der neuesten Generation schnelles und präzises Schleifen. Eine Komplettlösung für Werkstätten und Unternehmen, die professionelle High-End-Schleifmaschinen benötigen.

---

Hauptmerkmale:
Tisch mit gehärteten und geschliffenen Führungen, Durcit-B-beschichteten Gegenführungen
Längs- und Querbewegungen auf einer kombinierten V-Flachführung
Hochleistungshydrauliksystem für gleichmäßigen und präzisen Vorschub
Siemens SPS-Steuerung mit Touchscreen für automatisierte Zyklen
ES-12 H 2-Achsen-Digitalanzeige inklusive
Arbeitskapazität bis zu 700 kg mit 500 x 1000 mm Magnetplatte

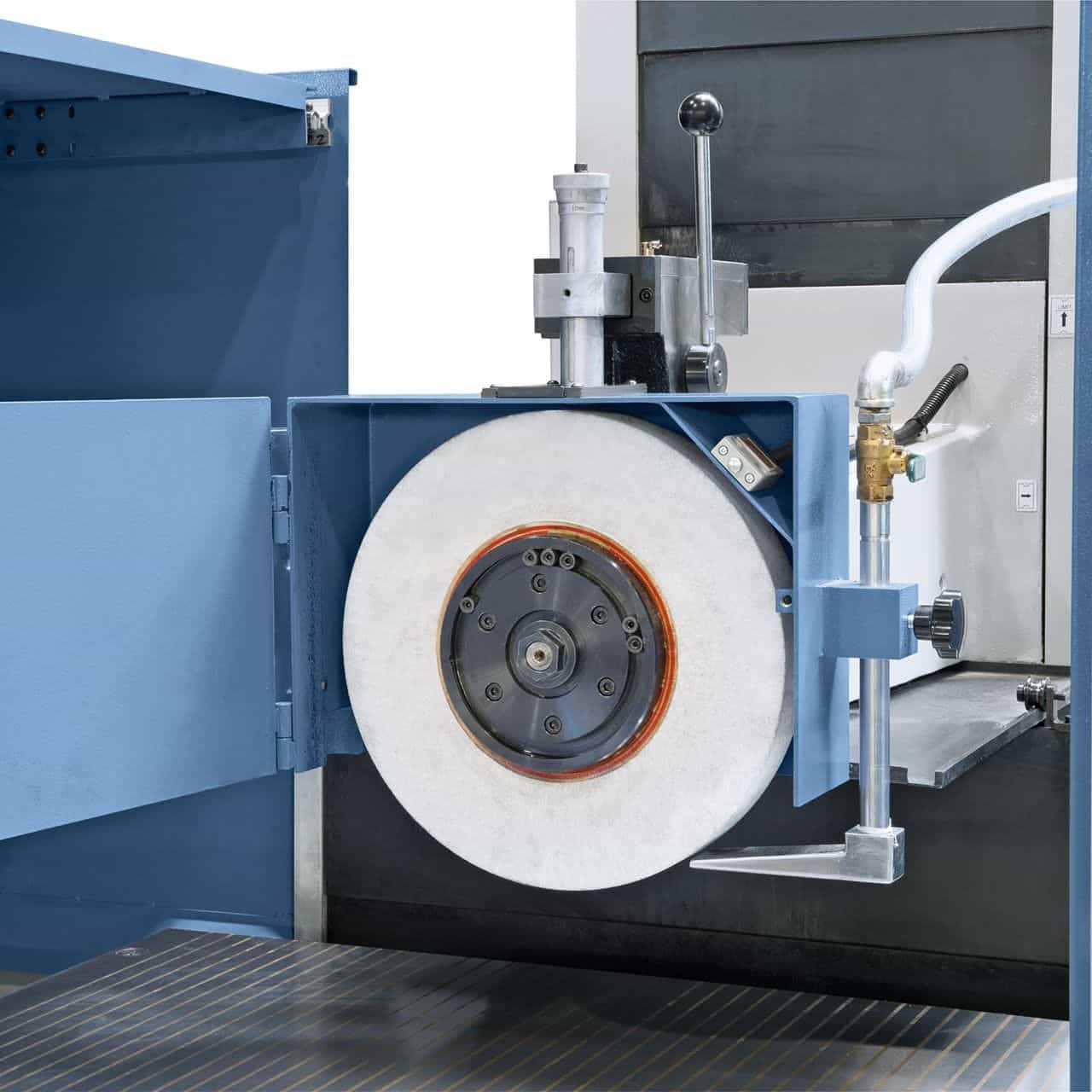

Schleifscheibe Ø 350 mm mit Spindel auf vorgespannten Axial- und Radiallagern
Massive Konstruktion mit geglühtem Grundgestell und dicken Verstärkungen für hohe Stabilität

---

---

Standard Ausstattung

ES-12 H 2-Achsen-Digitalanzeige

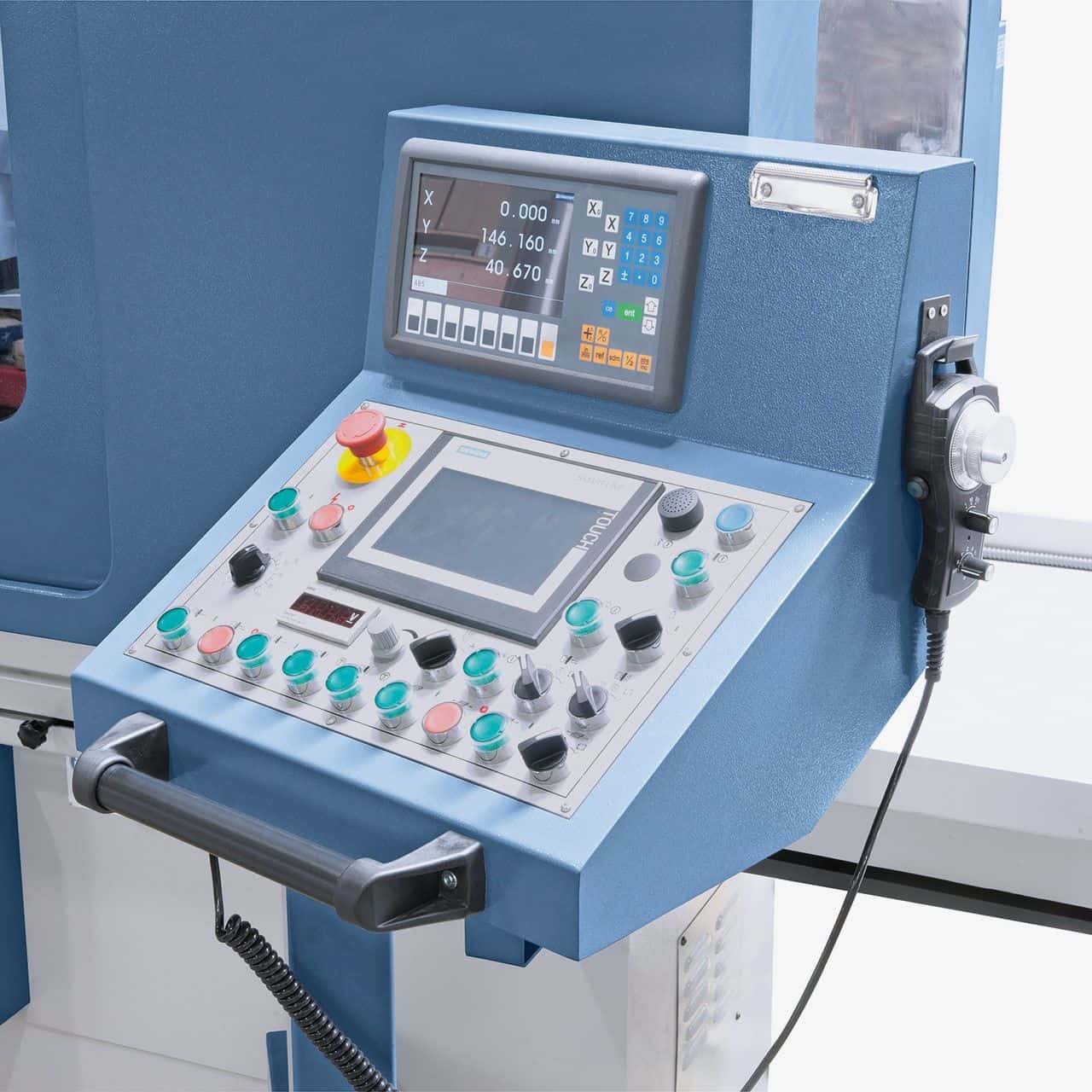

Siemens SMART Touchscreen-Panel
Elektronisches Handrad
Schleifscheibe und Flansch
LED-Arbeitsleuchte
Magnetplatte 500 x 1000 mm
Auswuchtständer und Auswuchtdorn
Schutzabdeckungen
Parallelschleifer und Entmagnetisierungsgerät

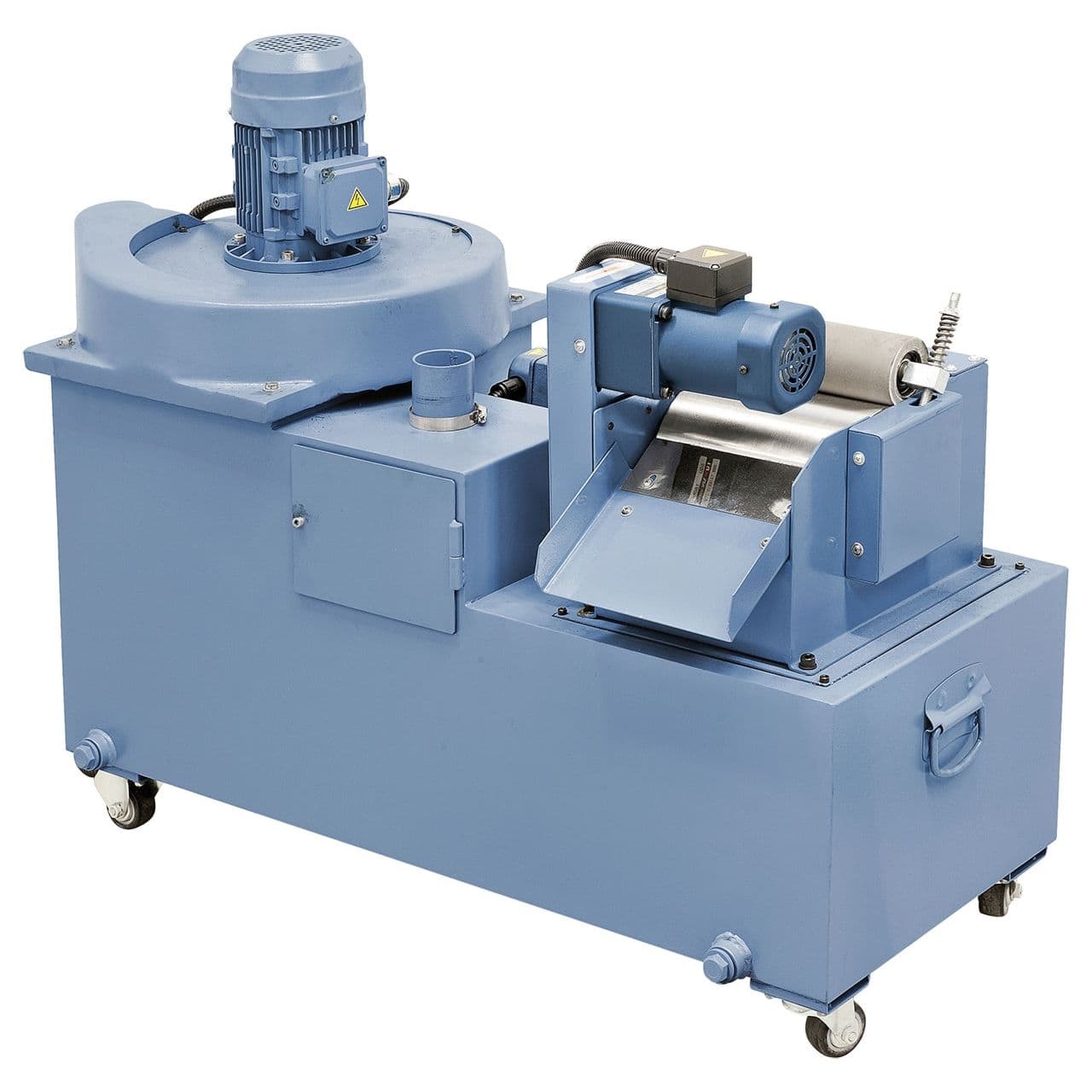

Kühlsystem und Diamantvorrichtung
Maschinenfüße
Zentralschmierung

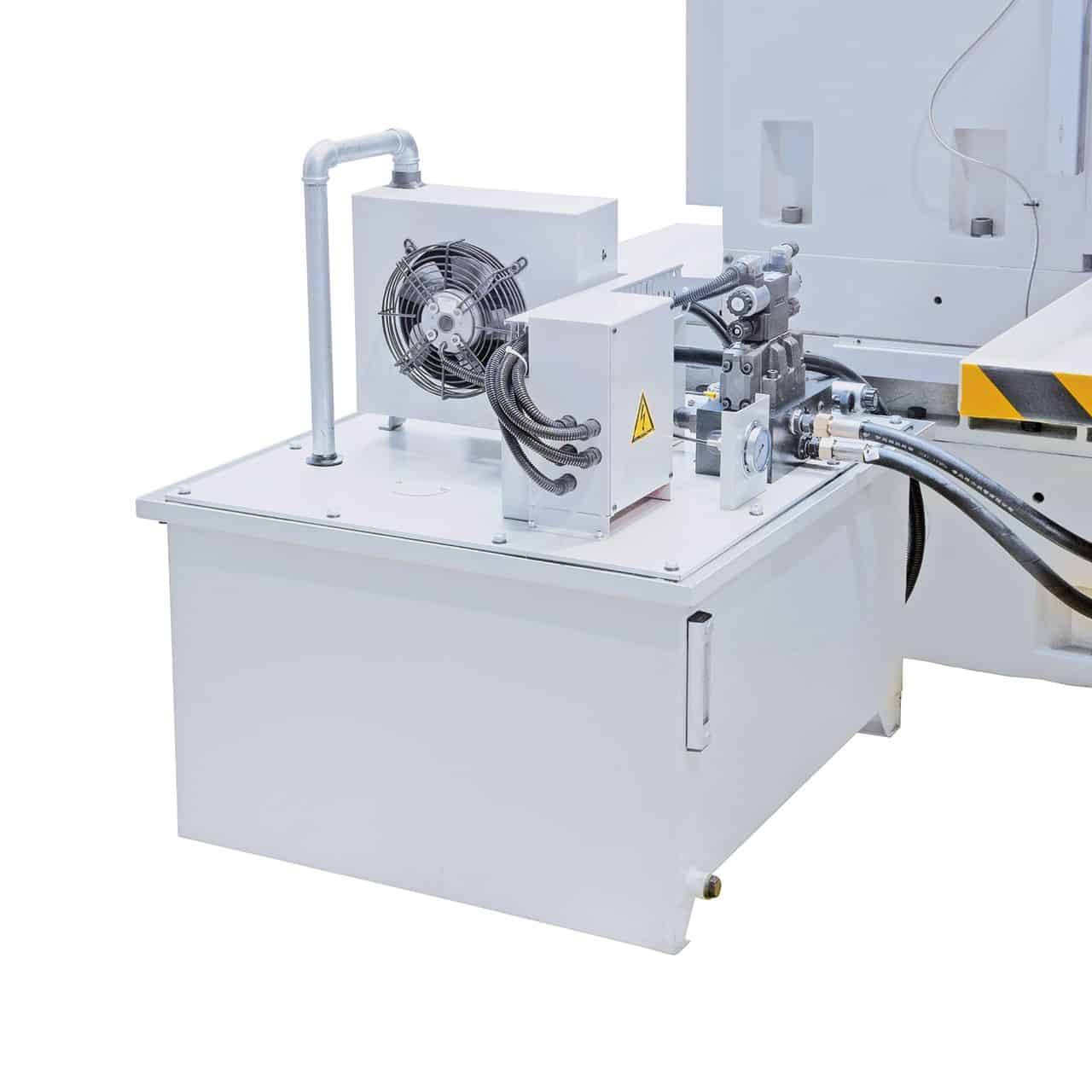

Hydraulikölkühler
Werkzeugservice

Logistik

Bernardo-Versand: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Technische Daten Spezifikationen

Spezifikation	Wert
Marke	Bernardo
Modell	BSG 50100 SPS
Arbeitstisch	500 x 1100 mm
T-Nuten (Anzahl / Breite)	3 / 18 mm
Magnetplatte	500 x 1000 mm
Max. Längsverfahrweg	1150 mm
Max. Querverfahrweg	560 mm
Max. Abstand Schleifscheibe/Tisch	600 mm
Max. Werkstückgewicht (mit Magnetplatte)	700 kg
Schleifscheibengröße	350 x 50 x 127 mm
Hydraulische Tischgeschwindigkeit	5 – 25 m/min
Automatische Querverstellung	0,5 – 30 mm/Hub
Eilvorschub quer	0 – 600 mm/min
Automatische Vertikalverstellung	0,005 – 0,04 mm
Eilvorschub vertikal	0 – 300 mm/min
Spindel Motor	7,5 kW
Spindeldrehzahl	1440 U/min
Hydraulikpumpenmotor	3,0 kW
Gesamtleistungsaufnahme	13,2 kW
Maschinenabmessungen (B x T x H)	3880 x 2150 x 2420 mm
Gewicht	5500 kg

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 5 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 5 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo BSG 5 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
