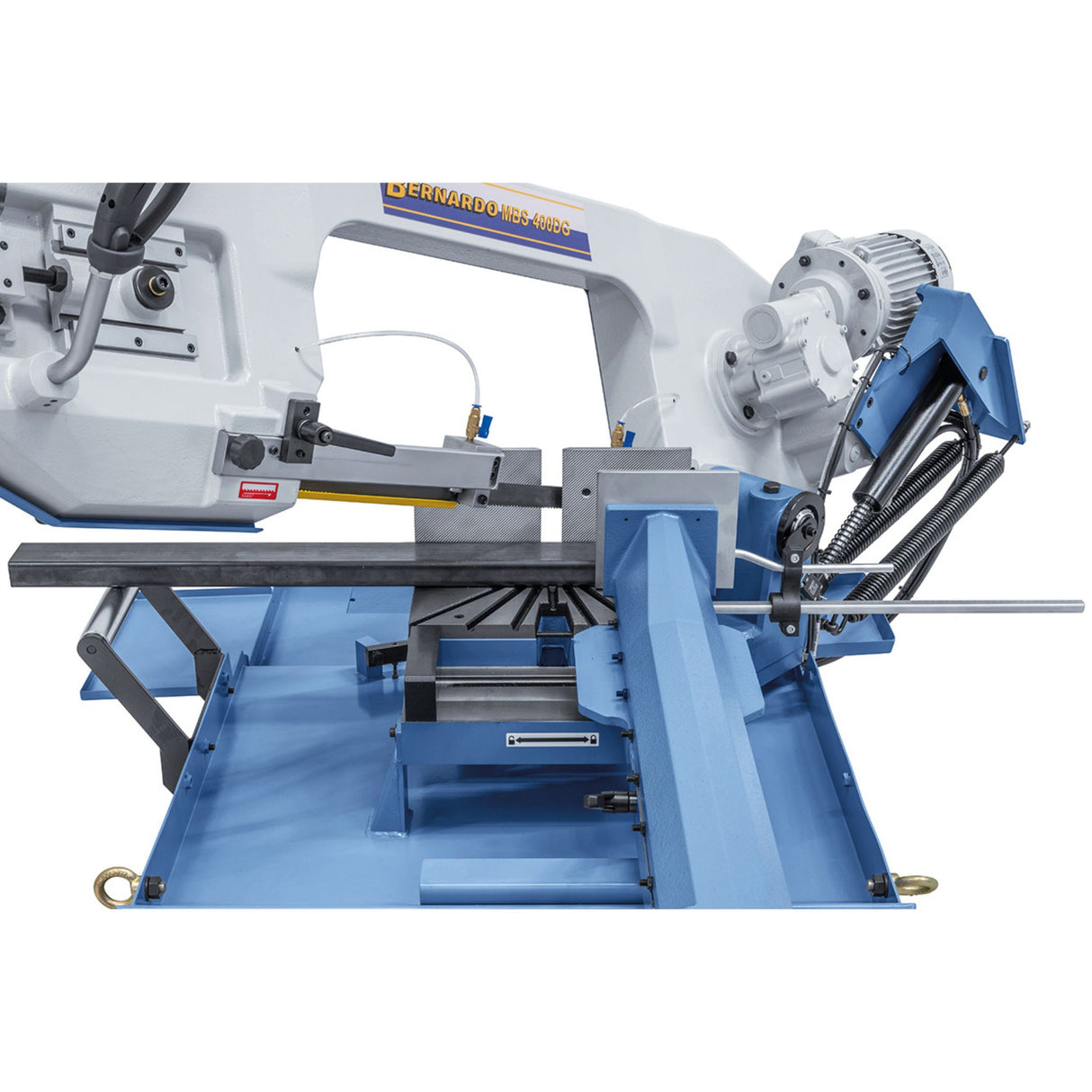

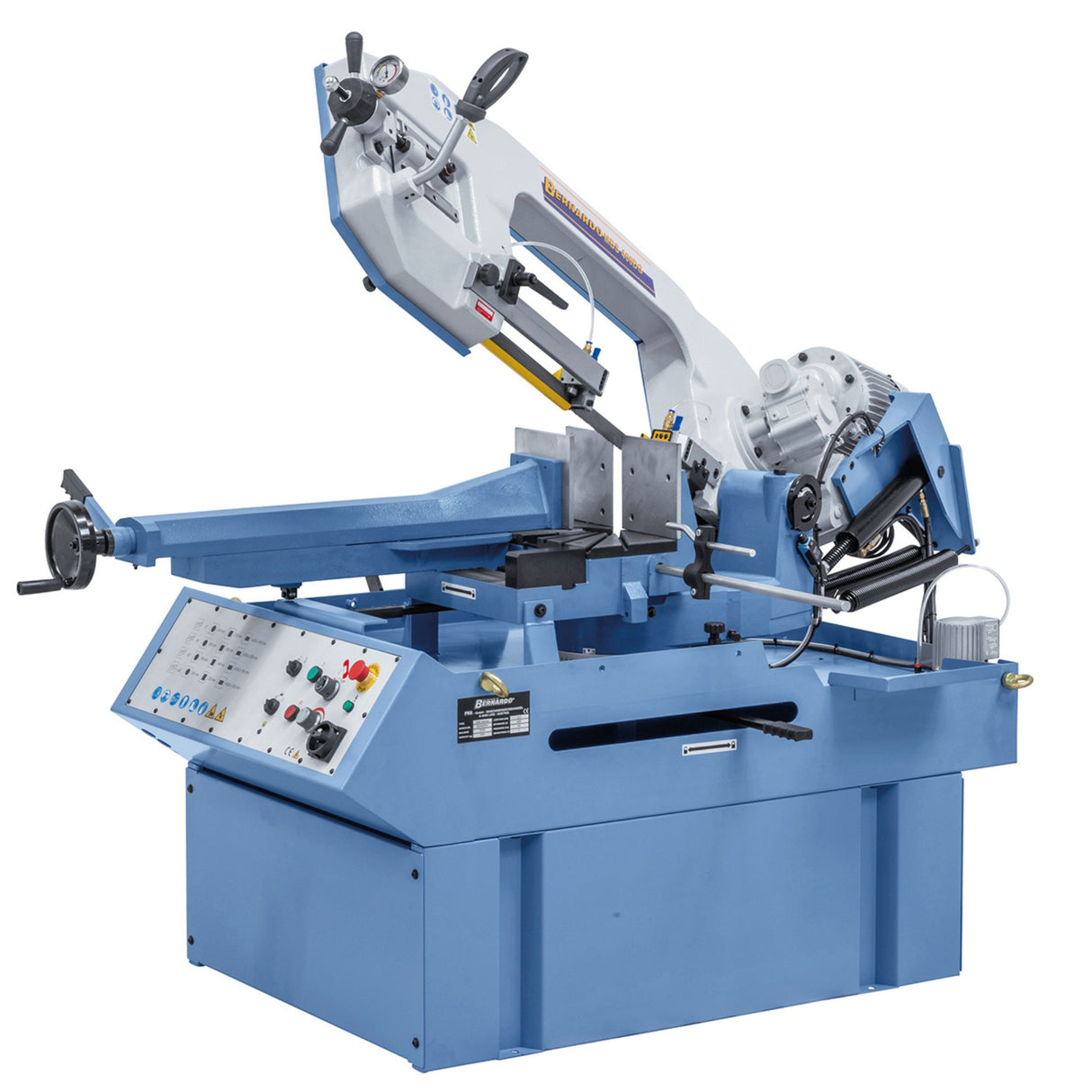

Sega a nastro a doppia troncatrice Bernardo MBS 400 DG – 2,2 kW, tagli obliqui da -45° a +60°

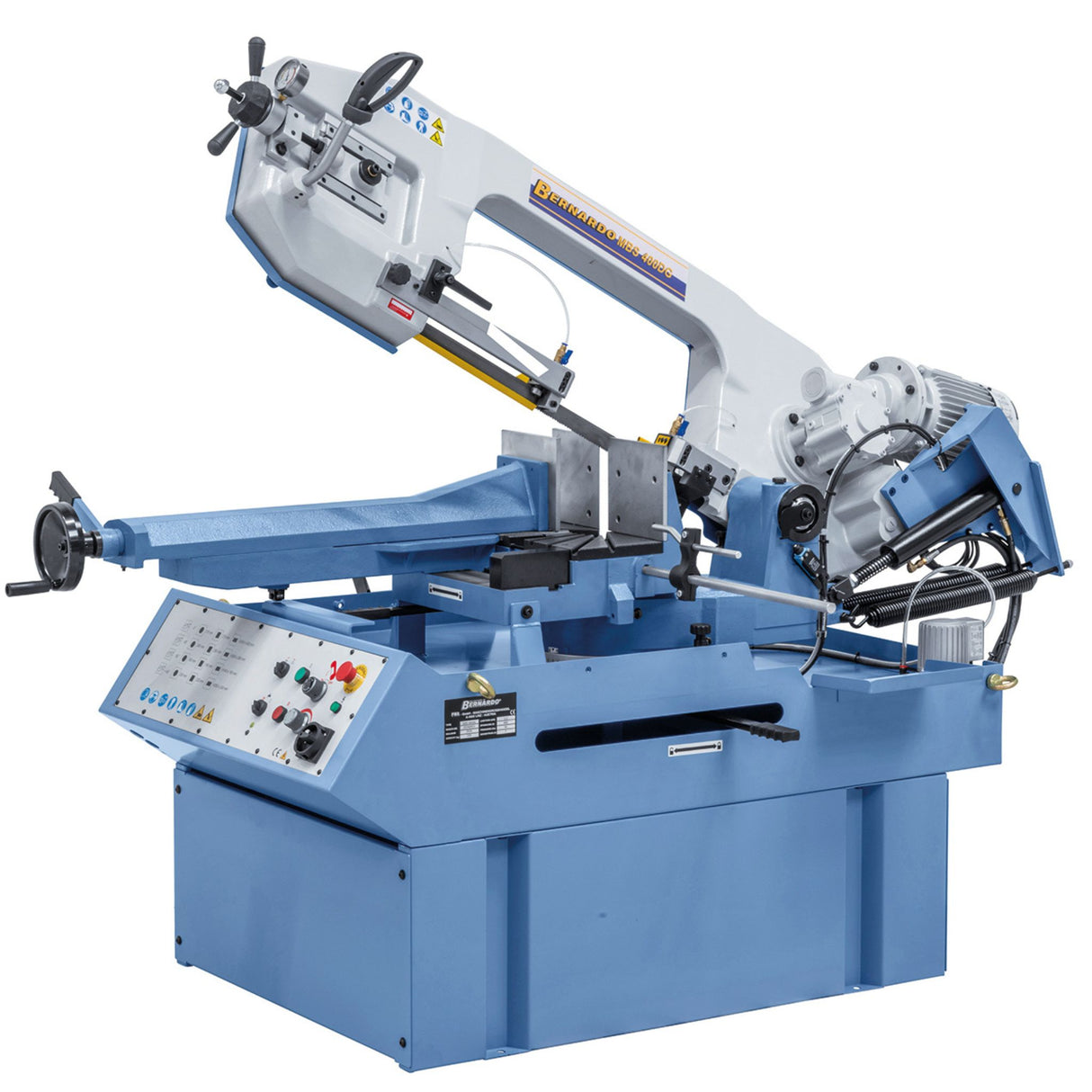

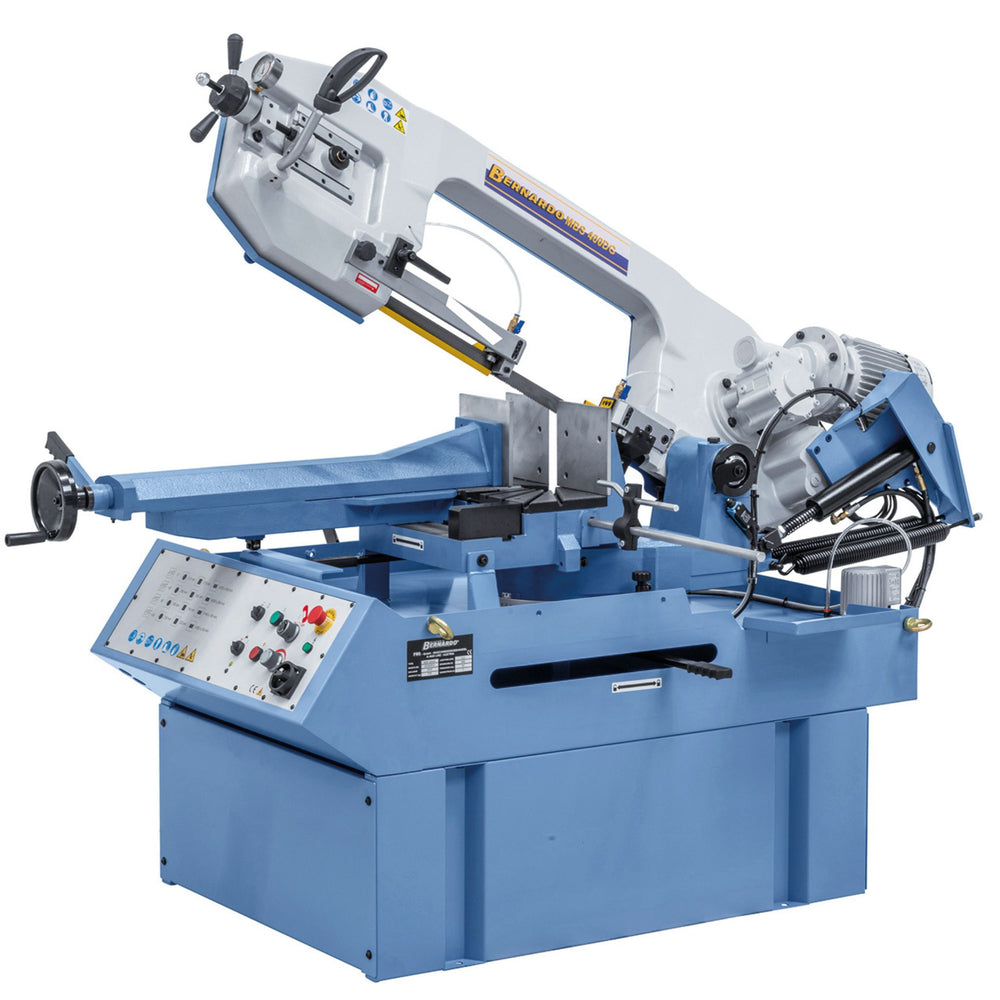

Il taglio rettilineo a 90° è il fondamentale. Ma molti profili industriali richiedono tagli obliqui: scanalature a 45°, camere di estensione a 60°, giunzioni inclinate. La Bernardo MBS 400 DG riunisce due assi di rotazione: il telaio-sega ruota da -45° (a sinistra) a +60° (a destra), permettendo tagli doppi senza riorientare il pezzo. Un profilo quadrato 100 × 100 mm che richiede un taglio a 45° destra su una sega fissa richiede mandrino girevole e supporto inclinato; sulla MBS 400 DG basta una rotazione del telaio (15-30 secondi) e il pezzo rimane fisso. Il cilindro idraulico regolabile controlla la pressione di supporto della lama, garantendo contatto uniforme su profili irregolari (tubi ovalizzati, lamiere piegate, barre con tracce di corrosione). Velocità di taglio dual: 35 m/min per materiali duri (acciaio per utensili, ghisa), 70 m/min per acciaio dolce e non ferri. Sistema di raffreddamento integrato (pompa 100 W) protegge la lama da surriscaldamento e usura prematura su tagli lunghi.
Specifiche tecniche
Capacità di taglio
| Aspetto |
Valore |
| Taglio rotondo/quadrato 90° |
Ø 315 mm / 270 × 270 mm |
| Taglio piatto 90° |
400 × 250 mm |
| Taglio rotondo/quadrato 45° destra |
Ø 280 mm / 280 × 280 mm |
| Taglio piatto 45° destra |
300 × 280 mm |
| Taglio rotondo/quadrato 45° sinistra |
Ø 250 mm / 220 × 220 mm |
| Taglio piatto 45° sinistra |
280 × 200 mm |
| Taglio rotondo/quadrato 60° destra |
Ø 180 mm / 140 × 140 mm |
| Altezza massima di lavoro |
870 mm |
Lama e velocità taglio
| Aspetto |
Valore |
| Dimensioni lama |
3460 × 34 × 1,1 mm |
| Velocità taglio (acciaio dolce) |
70 m/min |
| Velocità taglio (acciaio duro, inox) |
35 m/min |
| Selezione velocità |
Manuale, 2 posizioni |
Telaio e sistema di taglio
| Aspetto |
Valore |
| Angolazione telaio sega |
Da -45° (sinistra) a +60° (destra) |
| Materiale telaio |
Ghisa sferoidale, robusto e resistente torsione |
| Cilindro idraulico |
Regolabile per pressione supporto controllata |

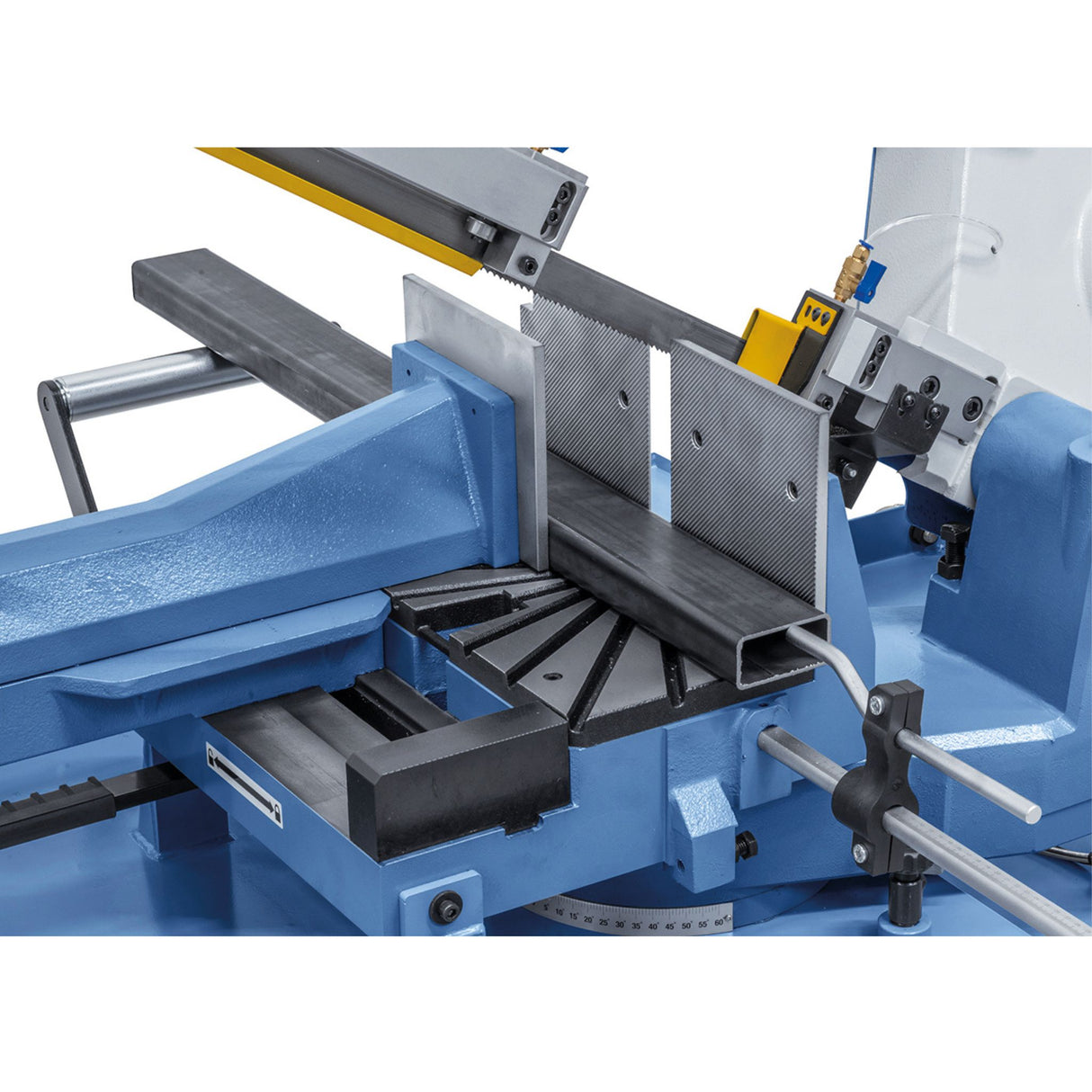

| Morsa |
Ghisa, sgancio rapido meccanico |
| Guida nastro |
Rapida regolazione larghezza pezzo, inserti carburo |
| Sistema raffreddamento |
Pompa 100 W integrata, fluido specifico |
Motore e alimentazione
| Aspetto |
Valore |
| Potenza motore S1 (continua 100%) |
2,2 kW |
| Potenza motore S6 (intermittente 40%) |
3,0 kW |
| Tensione alimentazione |
400 V trifase |
| Frequenza |
50 Hz |
| Protezione motore |
Interruttore termico integrato |
| Spegnimento |
Automatico in base al materiale + manuale |
Dimensioni e peso
| Aspetto |
Valore |
| Lunghezza macchina |
2.150 mm |
| Profondità macchina |
1.400 mm |
| Altezza macchina |
1.420 mm |
| Peso netto |
550 kg |
| Peso con imballaggio |
650 kg |
| Footprint banco richiesto |
minimo 2.500 × 1.600 mm (con margini di lavoro) |
| Fondamenta consigliate |
Basamento in acciaio + ancoraggio pavimento (vibrazione <0,5 mm) |
Conformità
- CE – Direttiva Macchine 2006/42/CE
- EN 60335-1 (sicurezza elettrica motori trifase)
- EN 13136 (seghe a nastro per metalli)
Dotazione standard
- Sega a nastro a doppia troncatrice Bernardo MBS 400 DG completa
- 1 lama della sega 3460 × 34 × 1,1 mm (pre-montata)
- Fermo del pezzo regolabile
- Base in acciaio

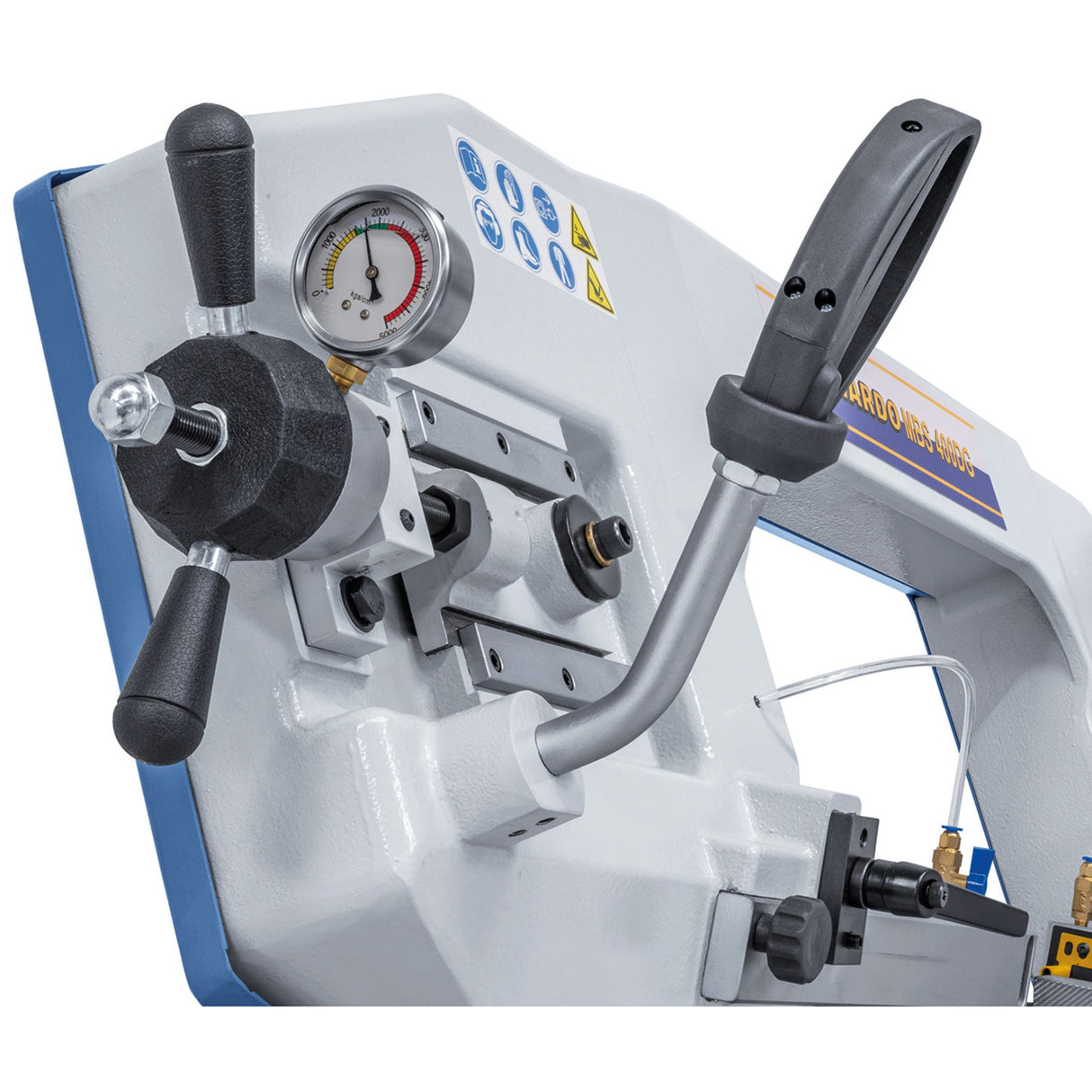

- Manometro per tensione della cinghia

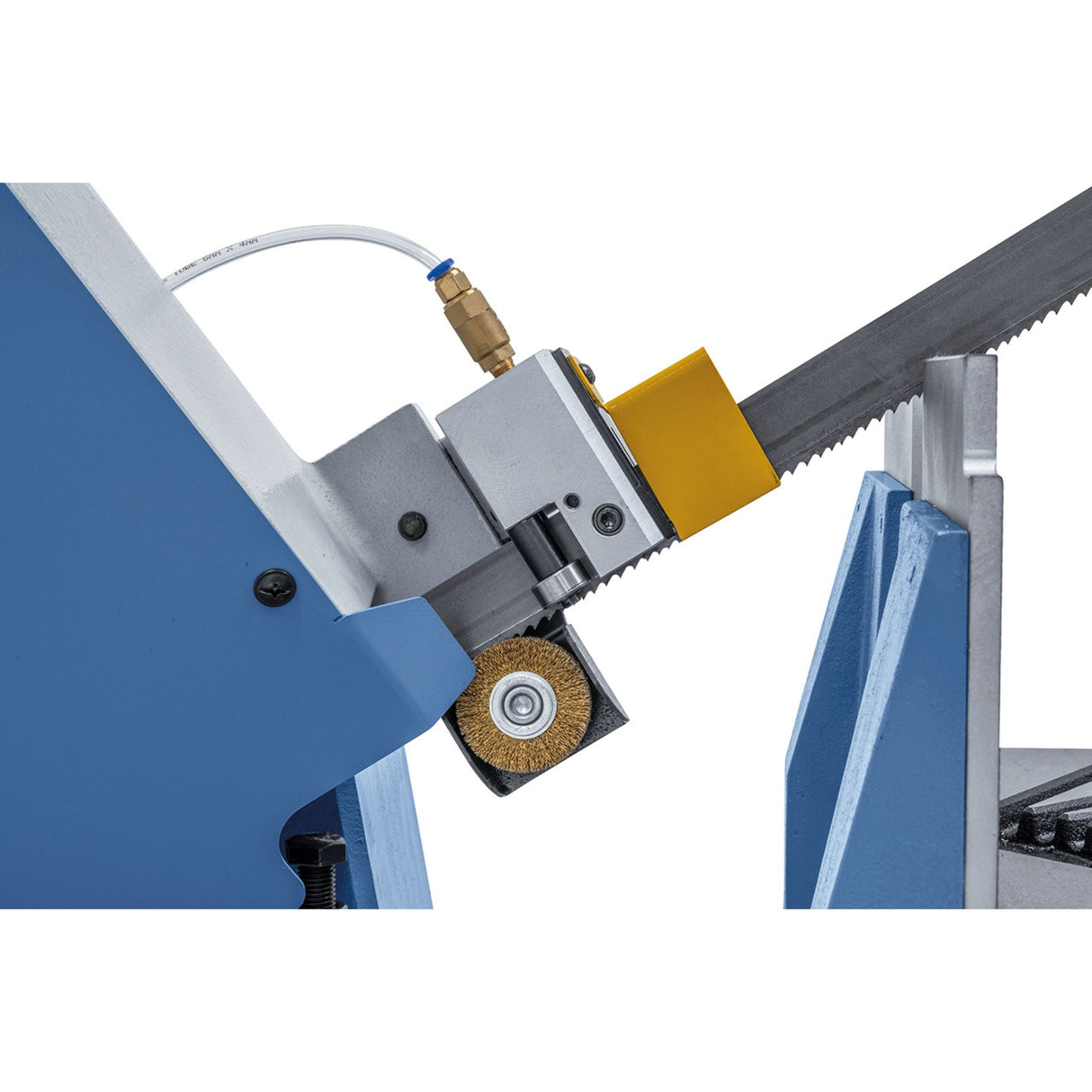

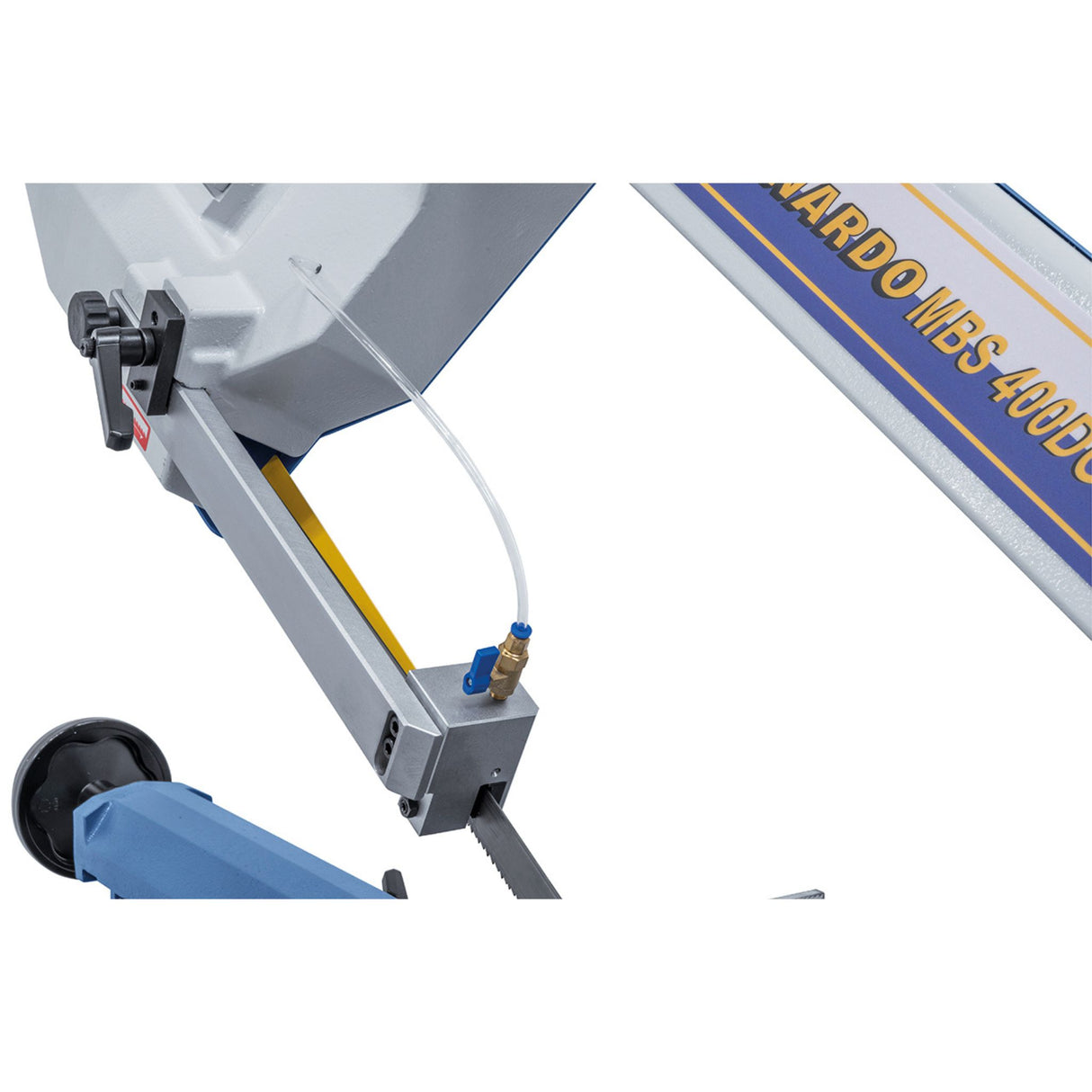

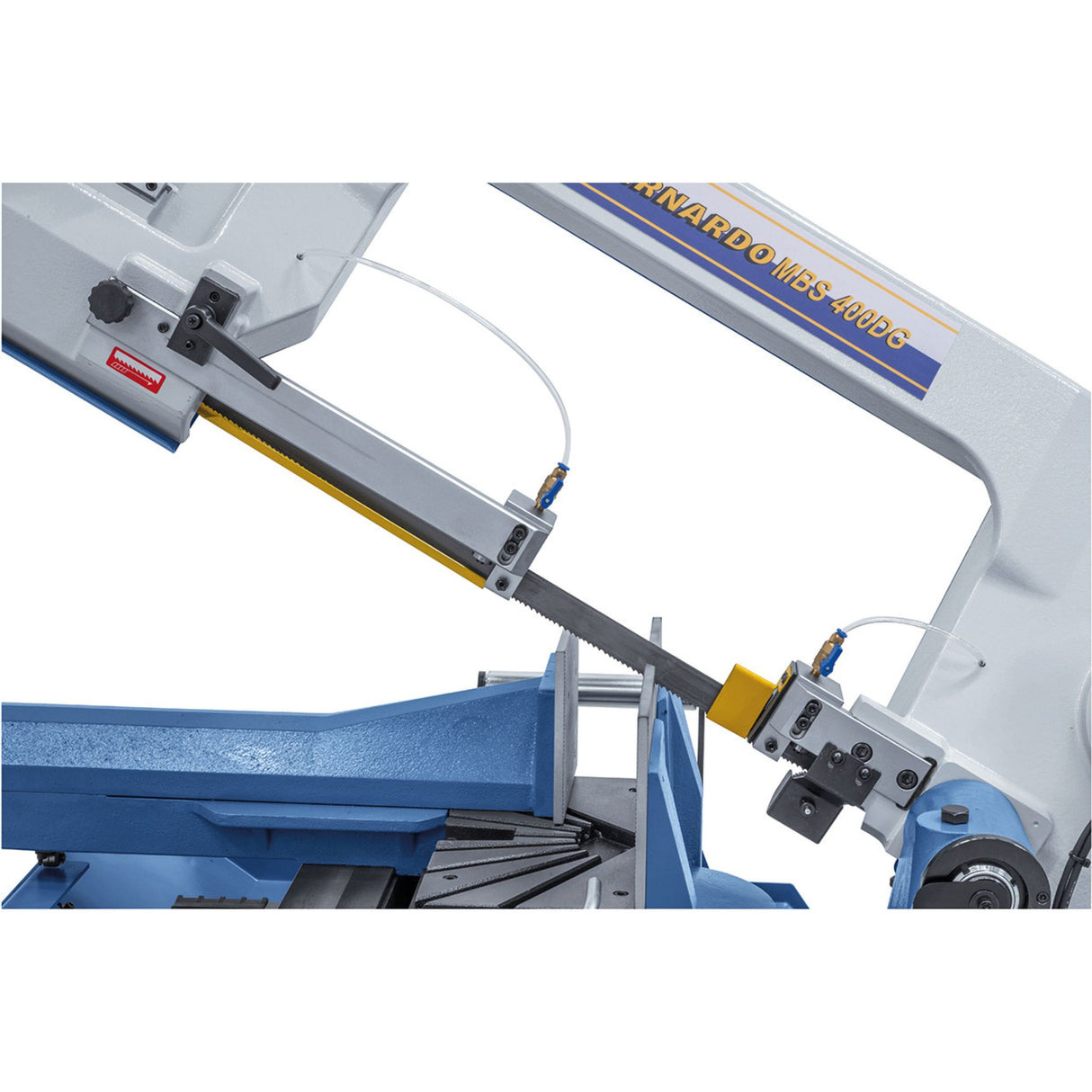

- Guida per sega a nastro con inserti in carburo

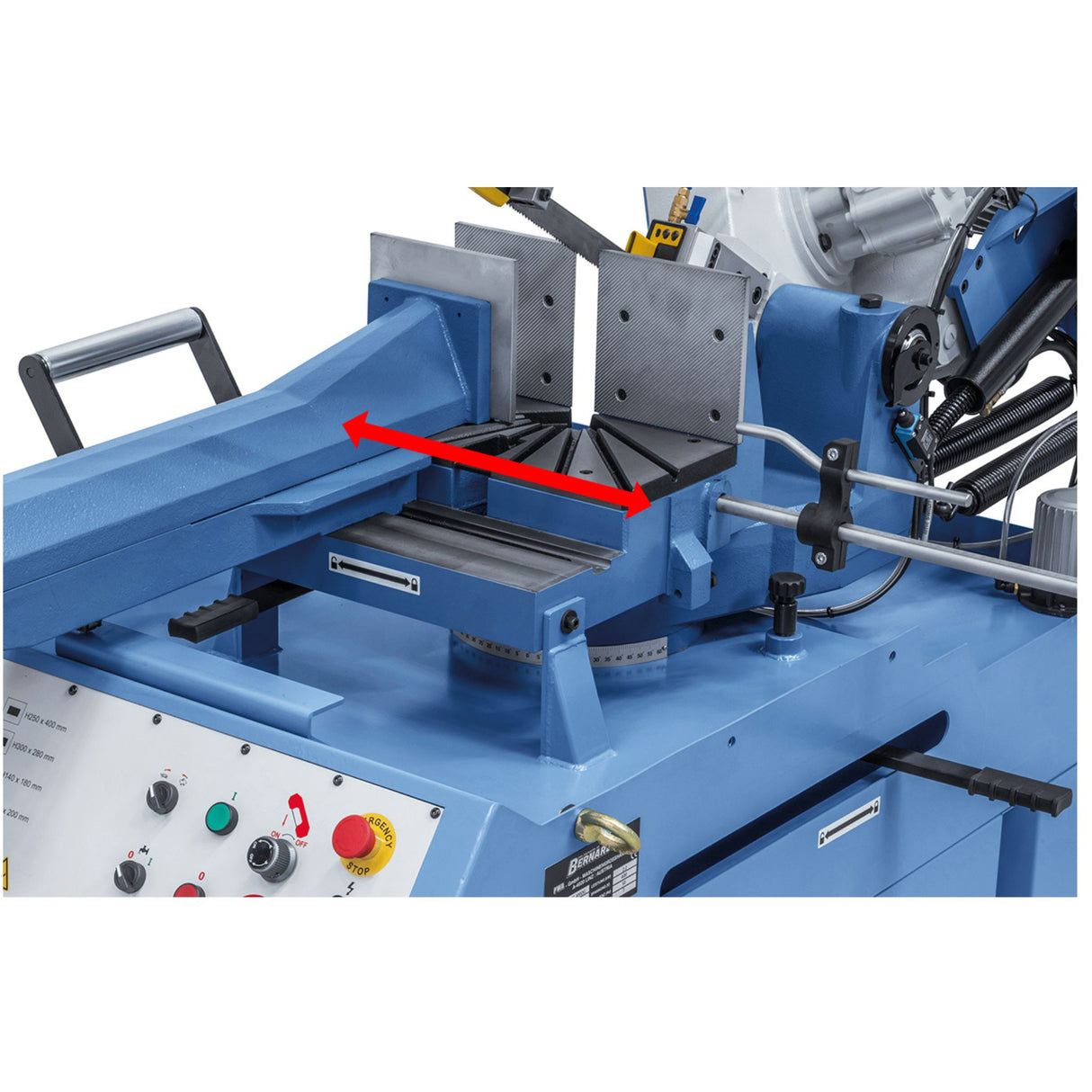

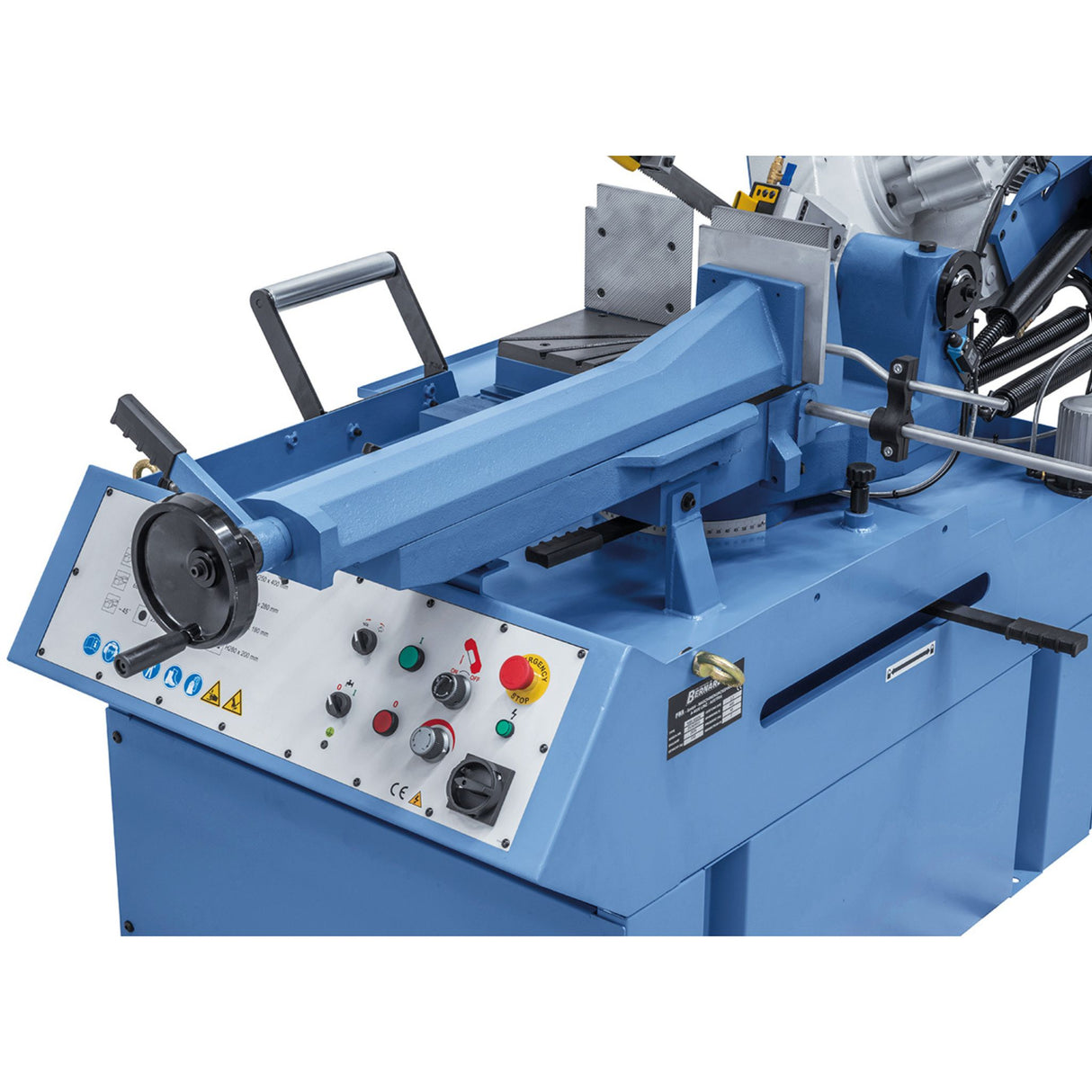

- Morsa con sgancio rapido meccanico
- Sistema di raffreddamento completo (pompa + serbatoio fluido)

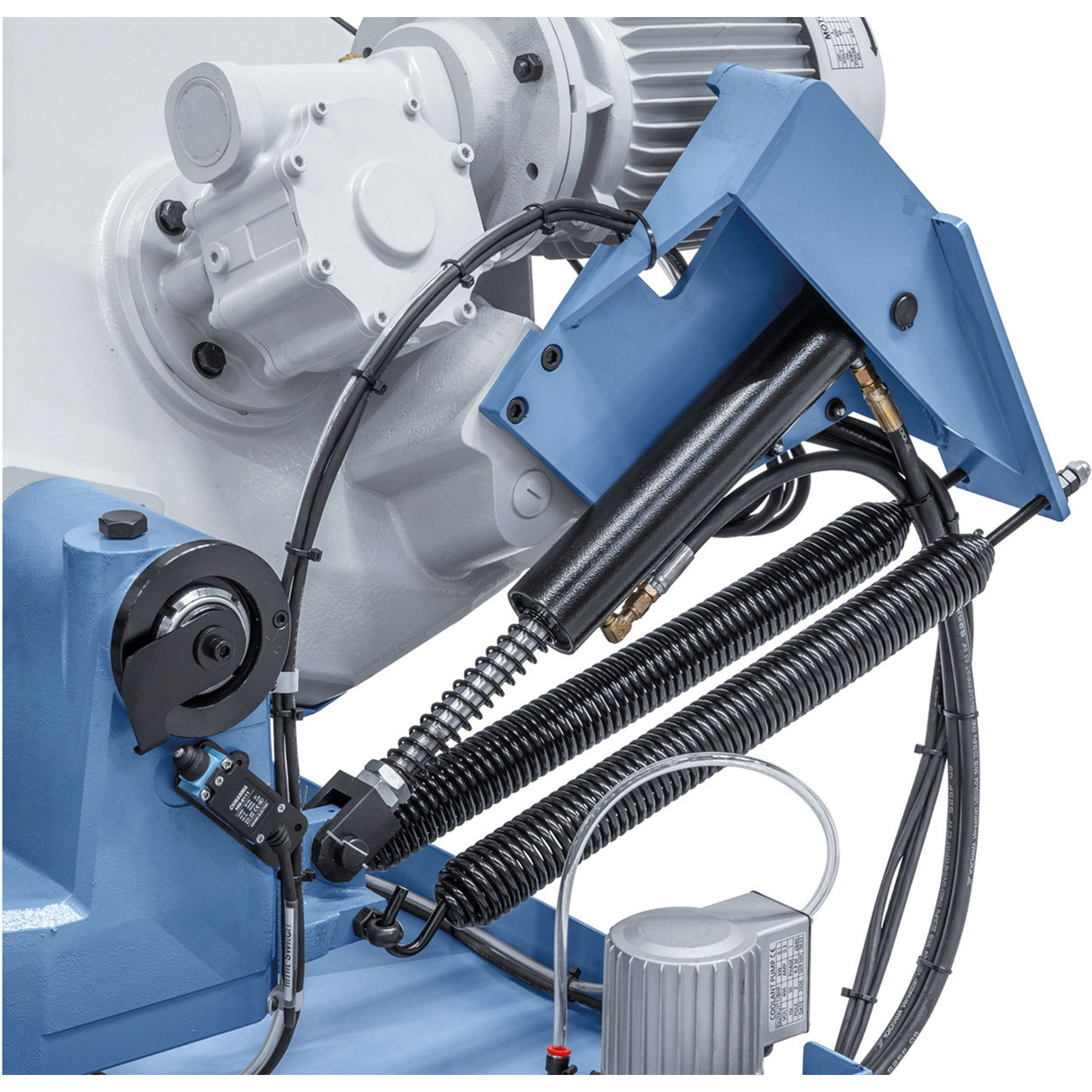

- Cilindro idraulico di abbassamento con regolazione pressione

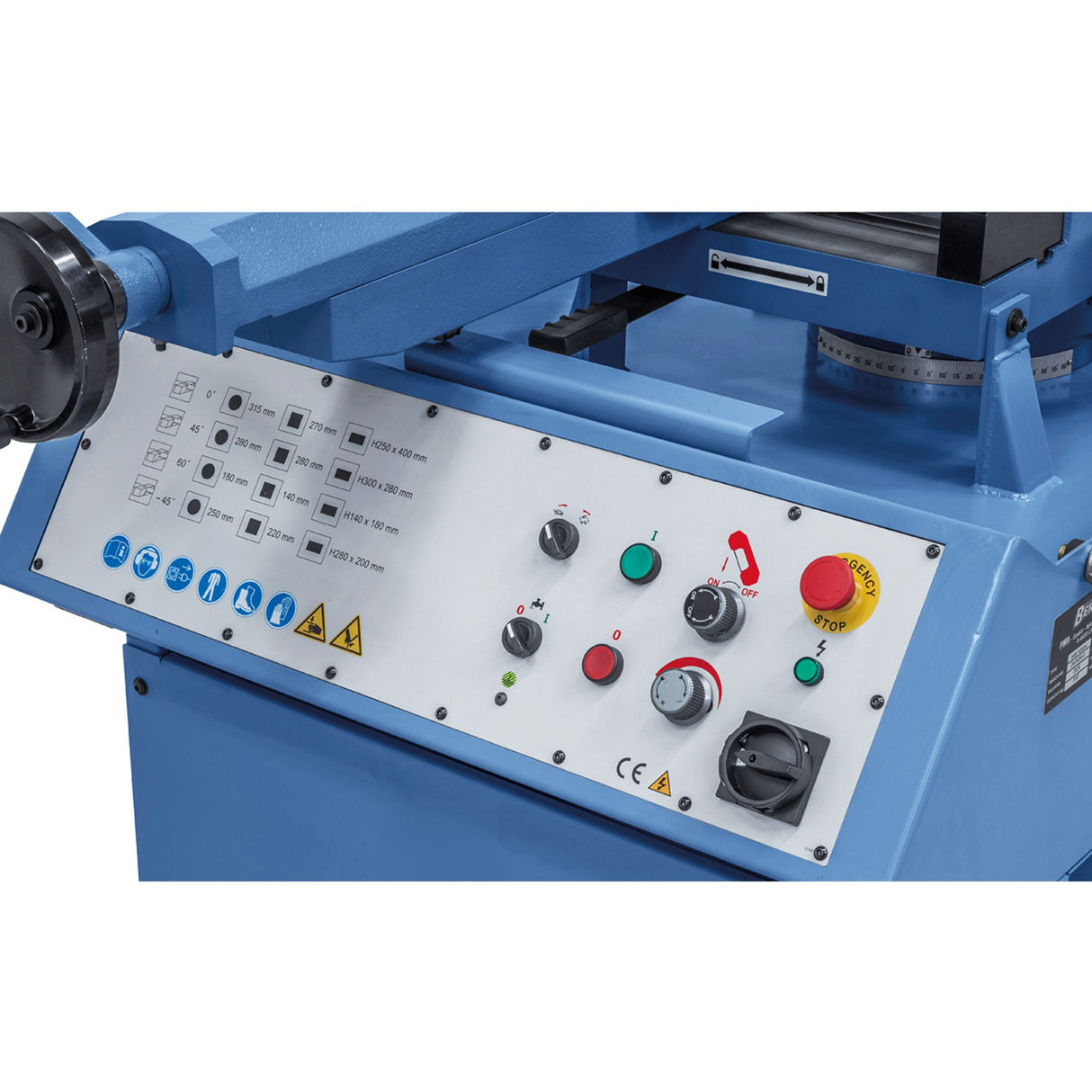

- Interruttore di protezione motore
- Spegnimento automatico
- Certificato CE
- Garanzia costruttore Bernardo 24 mesi
Domande frequenti
Qual è la differenza fra velocità 35 m/min e 70 m/min sulla MBS 400 DG? Velocità 70 m/min per acciaio dolce, alluminio, rame (materiali dolci): penetrazione rapida, usura lama normale, tempo ciclo minimo. Velocità 35 m/min per acciaio inox, acciaio per utensili, ghisa: velocità ridotta protegge lama da surriscaldamento e usura accelerata, genera meno calore. Selezione manuale, due posizioni (cambio <5 minuti).
Posso fare tagli a 90° e 45° senza cambio lama? Sì. La lama 3460 × 34 × 1,1 mm è unica. La MBS 400 DG rota il telaio (non la lama), mantenendo lama e velocità identiche. Cambio setup: rota telaio da 90° a 45° (15-30 secondi), esegui taglio. Nessun cambio lama richiesto. Cambio velocità (35/70 m/min) è opzionale, dipende da materiale.
Devo fare manutenzione sul cilindro idraulico? Manutenzione annuale: ispezione cilindro per perdite fluido (nessuna goccia visibile sotto macchina), controllo pressione manometro (deve leggere stabile), verifica velocità di abbassamento (uniforme, senza scatti). Cambio fluido consigliato ogni 500-1000 ore di lavoro continuo (per ambienti sporchi, ridurre a 300 ore).
La MBS 400 DG è automatica o manuale? Semiautomatica. Operatore carica pezzo in morsa (manuale), attiva leva di taglio (manuale), sistema di abbassamento (automatico tramite cilindro idraulico). Spegnimento automatico in base al materiale (sensore carico motore). Operatore scarica pezzo finito (manuale). Ciclo = operazione manuale + meccanismo semiautomatico.
Che tolleranza di taglio posso ottenere? Tolleranza lunghezza: ±0,5 mm garantita con setup corretto (verificato con calibro dopo ogni setup). Tolleranza angolo su tagli obliqui: ±0,5° con goniometro di controllo. Per tolleranze <±0,3 mm, richiede operatore esperto, calibratura manometro precisa, lama usura <50 mm.

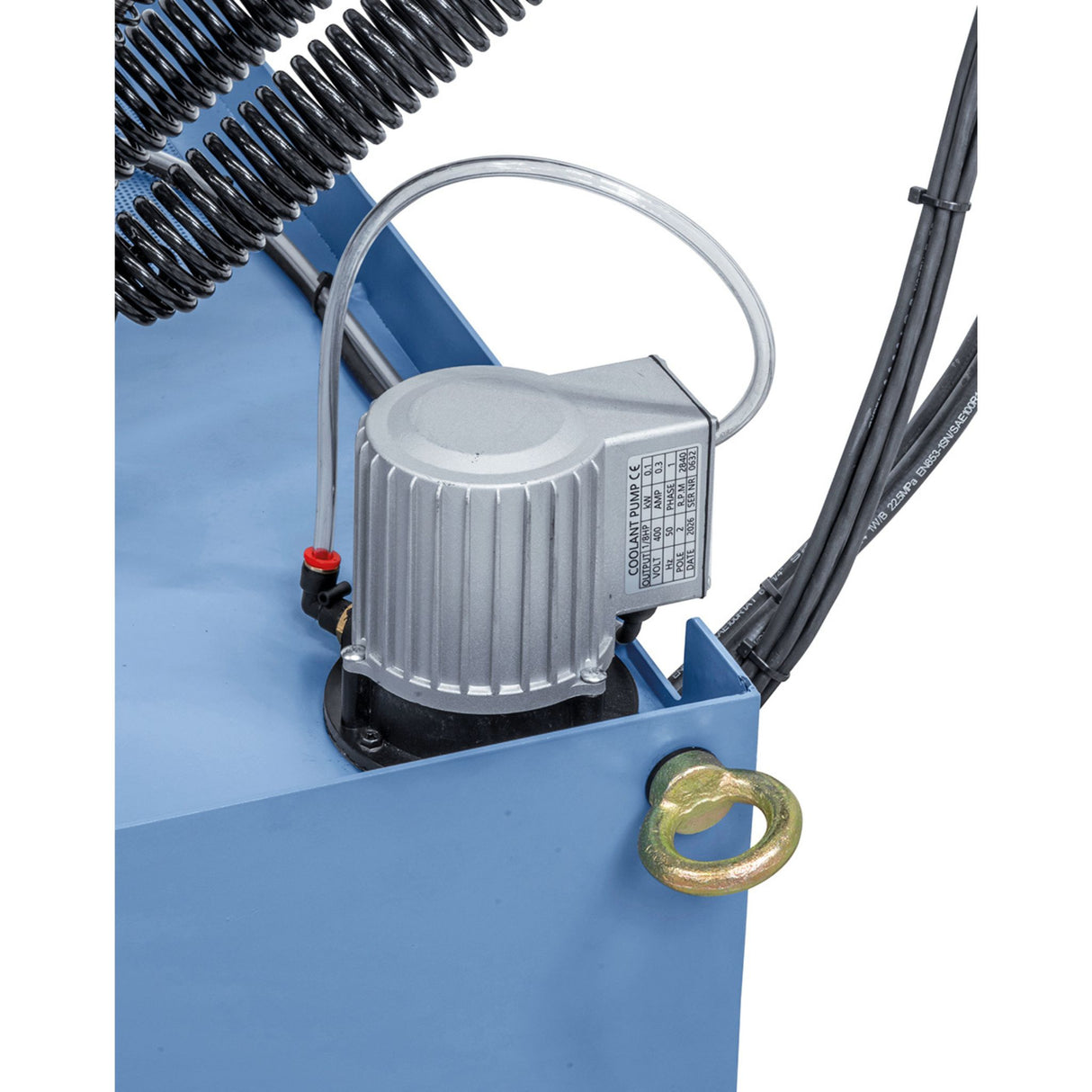

Il raffreddamento è obbligatorio per tutti i materiali? Consigliato per tagli lunghi (>20 barre consecutive) e materiali duri (inox, acciaio per utensili). Per acciaio dolce e tagli brevi (<5 barre), raffreddamento riduce usura lama ma non è critico. Fluido specifico fornito da Bernardo (non usare acqua pura, causa ruggine interna). Pompa 100 W mantiene flusso costante.
