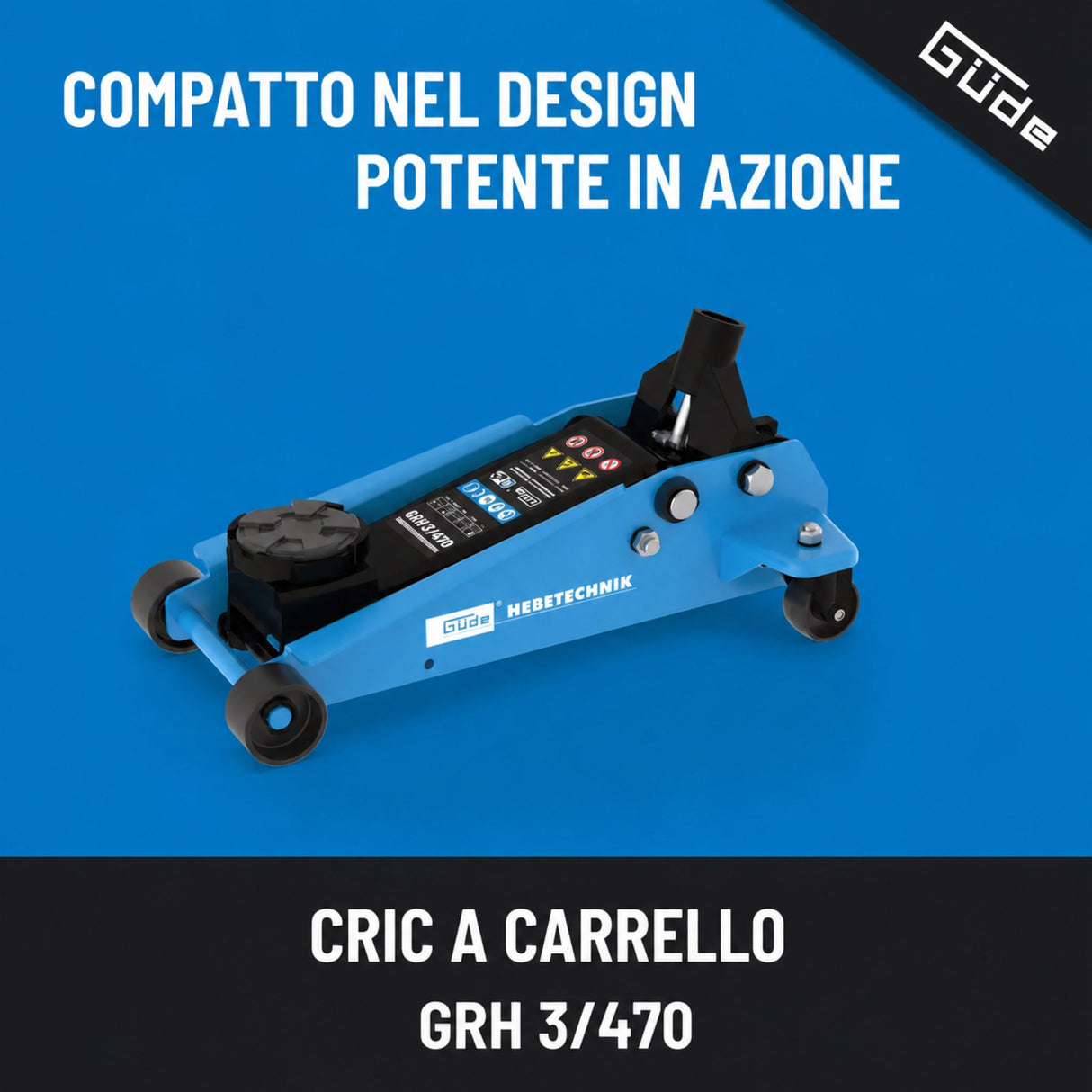

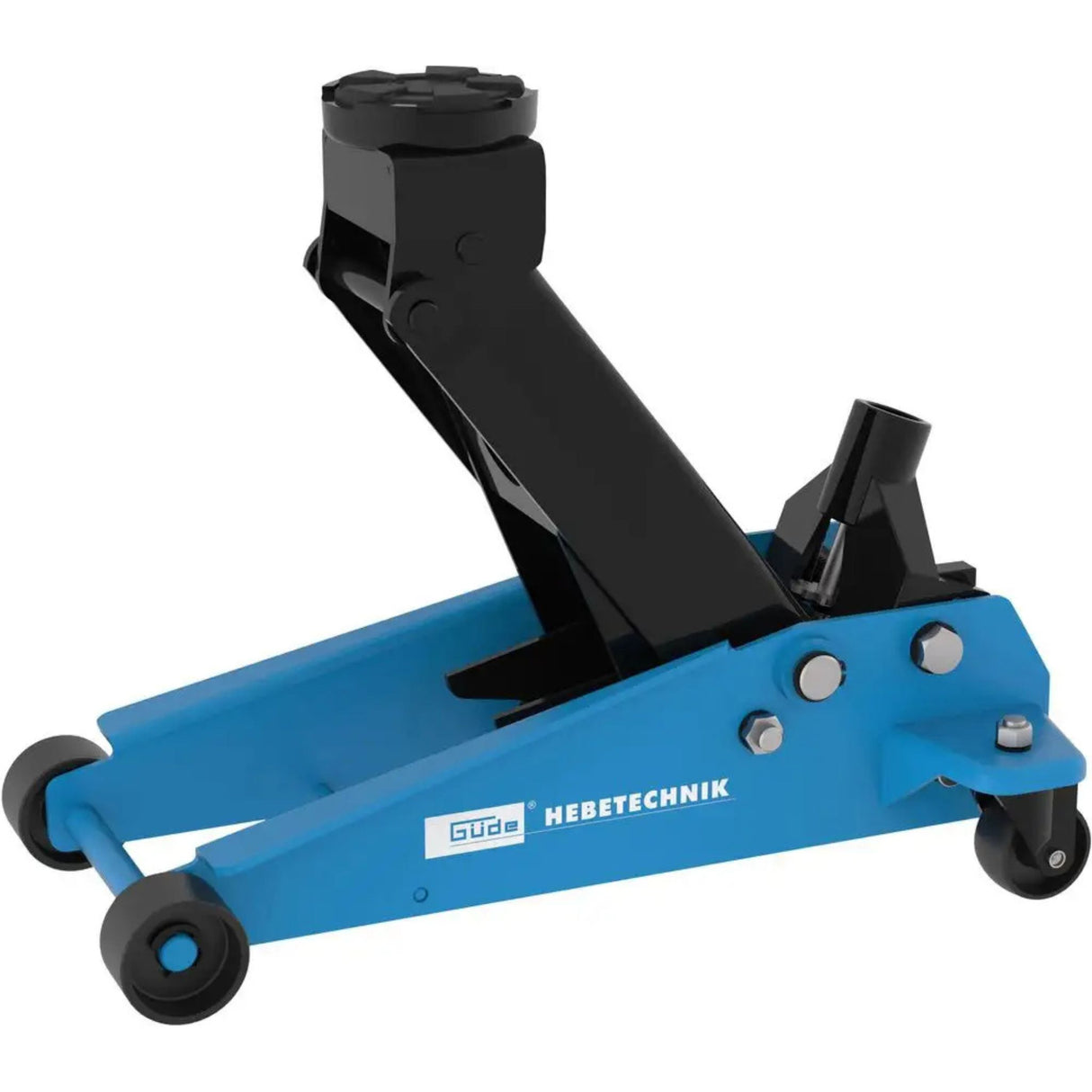

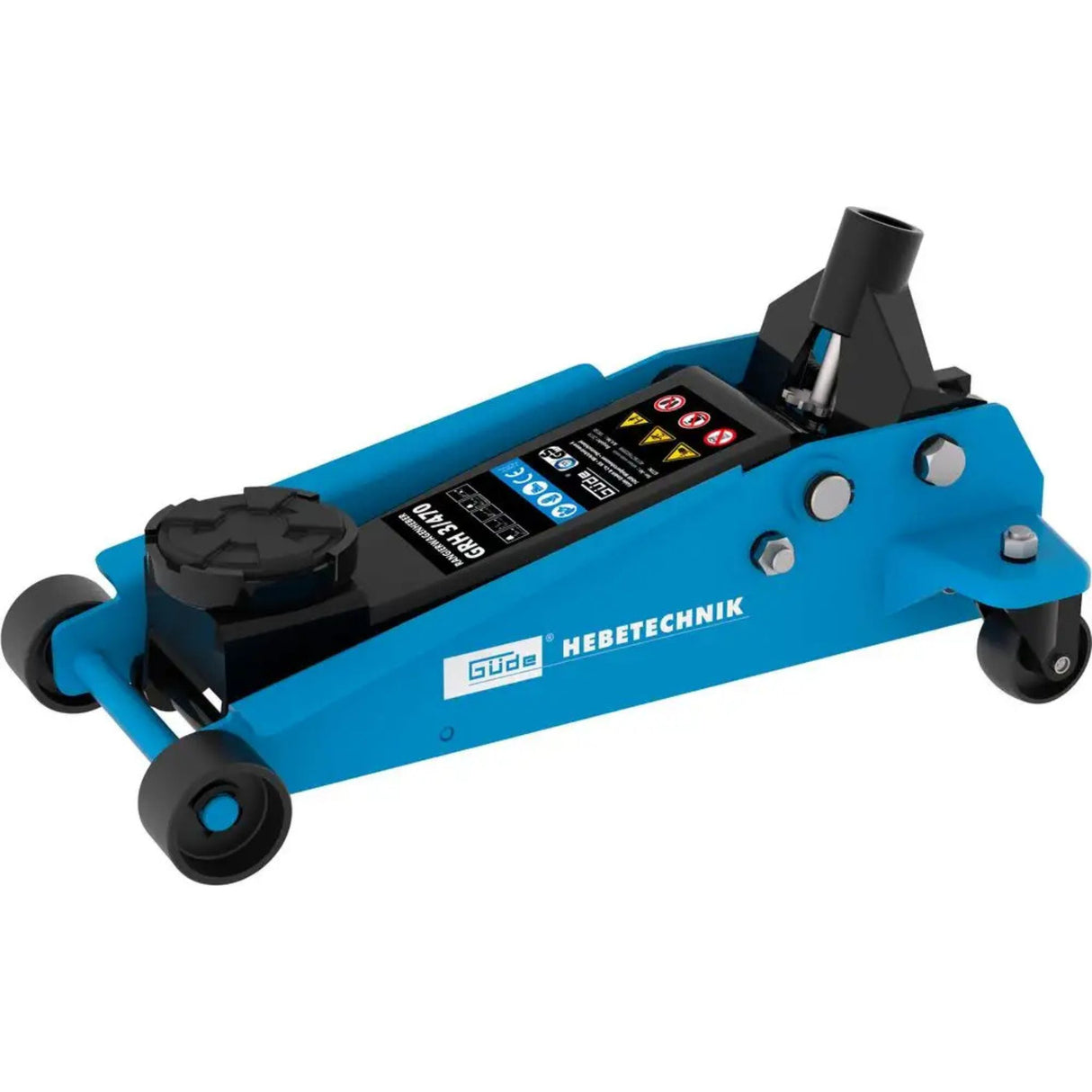

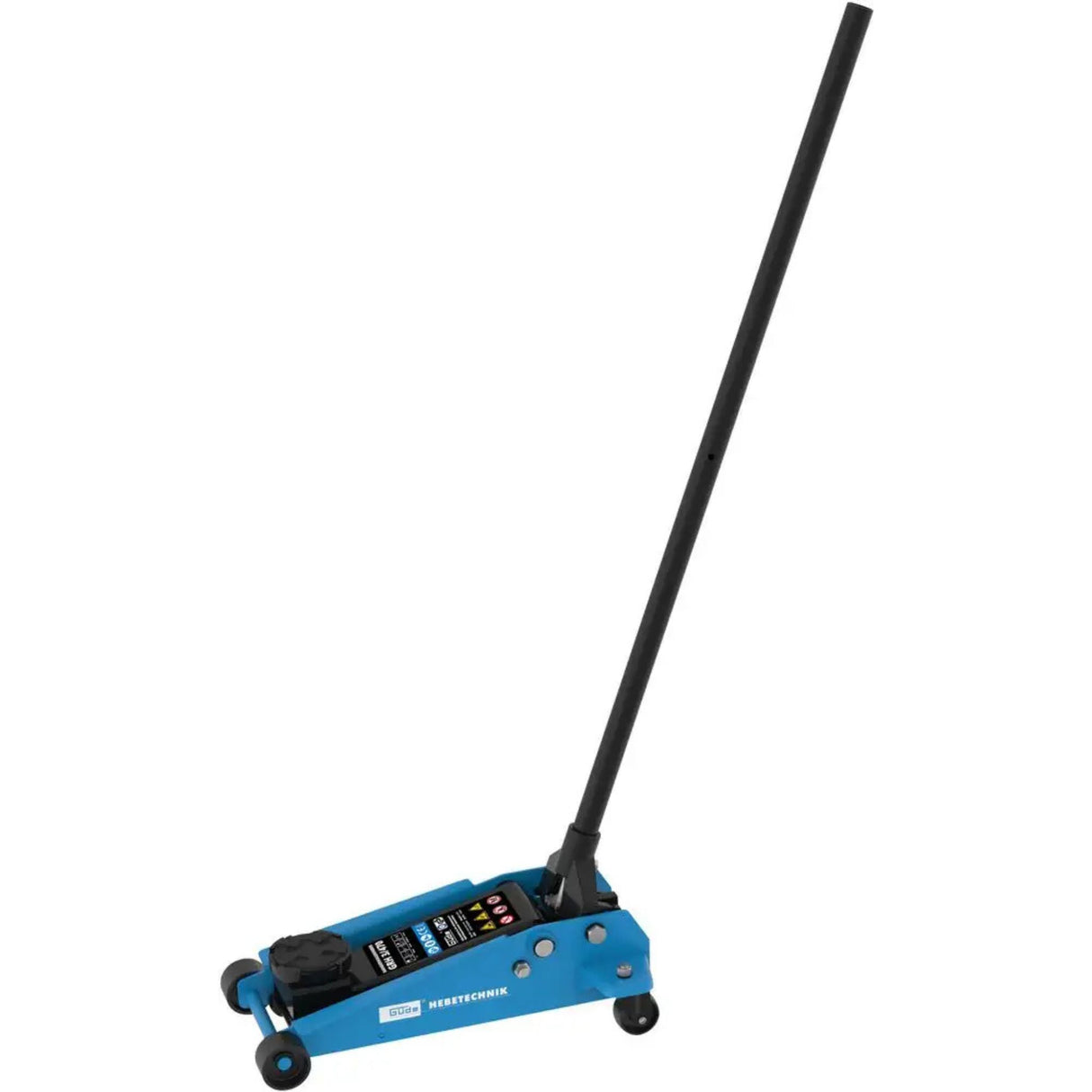

Güde GRH 3/470 Hydraulische Fahrhebebühne – 3000 kg, Höhe 130–465 mm, Kompaktrahmen 28 kg
Das Modell GRH 3/470 ist die kompakte und leichte Version der neuen GRH 3-Serie. Mit einer Tragfähigkeit von 3000 kg und einem Gewicht von nur 28 kg ist die GRH 3/470 die wendigste Hebebühne im Güde-Schwerlastbereich. Der synchronisierte Doppelhydraulikzylinder sorgt für eine gleichmäßige Lastverteilung, während die kompakten Abmessungen (Rahmen 550 × 340 mm) sie ideal für Werkstätten mit begrenztem Platzangebot machen.
Die minimale Höhe von 130 mm ermöglicht den Zugang unter sehr tiefliegenden und sportlichen Fahrzeugen. Die maximale Höhe von 465 mm ist für die routinemäßige Wartung von Standardfahrzeugen ausreichend. Das kompakte Design beeinträchtigt die Stabilität nicht: Vier Räder (zwei um 360° drehbar, zwei feststehend) gewährleisten Wendigkeit und präzises Positionieren.

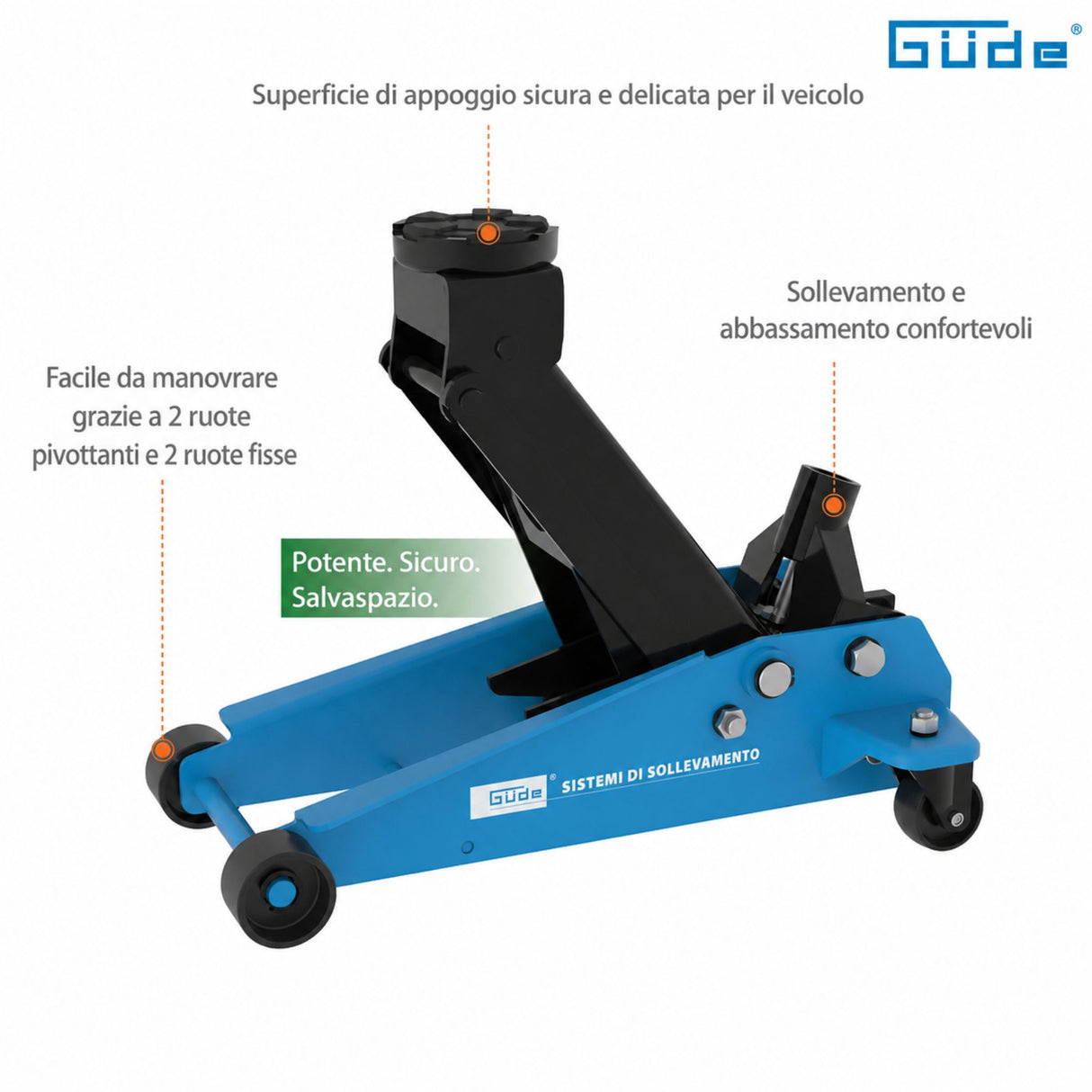

Besondere Merkmale:
-
3000 kg Tragkraft, nur 28 kg Gewicht – Hervorragendes Tragkraft-Gewichts-Verhältnis im Vergleich zu Konkurrenzmodellen. Einfacher manueller Transport zwischen den Arbeitsplätzen
-
Minimale Hubhöhe 130 mm – Einfacher Zugang auch unter tiefergelegten Fahrzeugen, Sportwagen und Oldtimern mit modifiziertem Fahrwerk
-
Maximale Hubhöhe 465 mm – Moderate Hubhöhe (335 mm), optimiert für Werkstätten, die keinen sehr hohen Zugang benötigen
-
Kompakter Rahmen 550 × 340 mm – Geringer Platzbedarf, leicht zu verstauen in kleinen oder beengten Werkstätten
-
Doppelter Synchronzylinder – Absolute Stabilität beim Anheben. Kein Kippen oder seitliches Abdriften, zertifizierte Betriebssicherheit
-
Geringgewicht: 28 kg – Überlegene Manövrierfähigkeit im Vergleich zum GRH 3/500 Q (36,8 kg). Die Hebebühne kann von einer einzelnen Person ohne mechanische Hilfsmittel transportiert werden.
-
360°-Schwenkräder – Wendige Mobilität, schnelle Positionierung, ideal für Werkstätten mit dynamischen Arbeitsplatzlayouts.
-
GS- und CE-Zertifizierung – Garantierte Einhaltung der europäischen Sicherheitsstandards (TÜV, Maschinenrichtlinie 2006/42/EG)
Wer wählt sie in Italien?
Kleine und kleine Werkstätten mit begrenztem Platzangebot – Standard-Fahrzeugwartung (Reifenwechsel, Fahrgestellwartung, Unterbodenzugang) ohne sperrige Hebebühnen. Das leichte Design ermöglicht eine praktische Raumnutzung.
Einzelunternehmer und freiberufliche Mechaniker – Die manuelle Hebebühne ist leicht von einer Werkstatt zur anderen transportierbar. Ideal für mobile Mechaniker, die an verschiedenen Standorten arbeiten. Das geringe Gewicht (28 kg) im Verhältnis zur Tragfähigkeit (3000 kg) ist ein Wettbewerbsvorteil.
Wartungszentren mit gemischten Fahrzeugflotten – Wartung von Sportwagen, tiefergelegten Fahrzeugen und Oldtimern mit modifiziertem Fahrwerk. Eine Mindesthöhe von 130 mm ermöglicht den einfachen Zugang, wo Standardhebebühnen nicht hinkommen.
Kundendienst und Kompatibilität
Krollit liefert Original-Güde-Ersatzteile für den GRH 3/470 mit einer durchschnittlichen Lieferzeit von 5–7 Werktagen:
- Ersatz-Hydraulikzylinder
- Ersatz-Handpumpe
- Spezielles Hydrauliköl H ISO VG 46 (2–3-Liter-Flasche)
- Ersatz-Hydraulikdichtungen (kompletter Satz)
- Ersatz-Gummischutz für Untersetzer
- Ersatz-Gummistützplatte 110 mm
- Ersatz-Lenkrolle
- Italienische Bedienungsanleitung und technisches Datenblatt im PDF-Format verfügbar
Für wen ist der GRH geeignet? 3/470
| Profil |
Geeignet? |
Grund |
| Kleine Werkstatt / Einzelunternehmer (1–3 Bediener) |
Ideal |
Leichtgewicht (28 kg) für einfache Handhabung. Kompakter Rahmen für beengte Platzverhältnisse. 3000 kg Tragkraft für professionelle Anwendungen. |
| Reisender Handwerker / Freiberuflicher Mechaniker |
Ideal |
Einfach zwischen verschiedenen Standorten zu transportieren. Geringes Gewicht im Verhältnis zur Tragkraft ist ein großer Vorteil. Überlegene Manövrierfähigkeit im Vergleich zu Standardmodellen |
| Kontinuierliche Produktion / Industriewerkstatt |
Ausreichend |
Die Tragfähigkeit von 3000 kg ist ausreichend, die maximale Höhe von 465 mm jedoch moderat. Der Doppelzylinder bietet keine höhere Geschwindigkeit als die Modelle GRH 3/500 Q. |
Nicht geeignet für: Industriewerkstätten mit kontinuierlichem Betrieb (150+ Arbeitsgänge/Monat) – hier empfiehlt sich der GRH 3/500 Q mit einer maximalen Höhe von 500 mm; sehr niedrige Fahrzeuge mit einer Mindesthöhe von <100 mm – hier ist der GRH 2/330L empfehlenswert; gelegentliche Hobbyanwendungen.

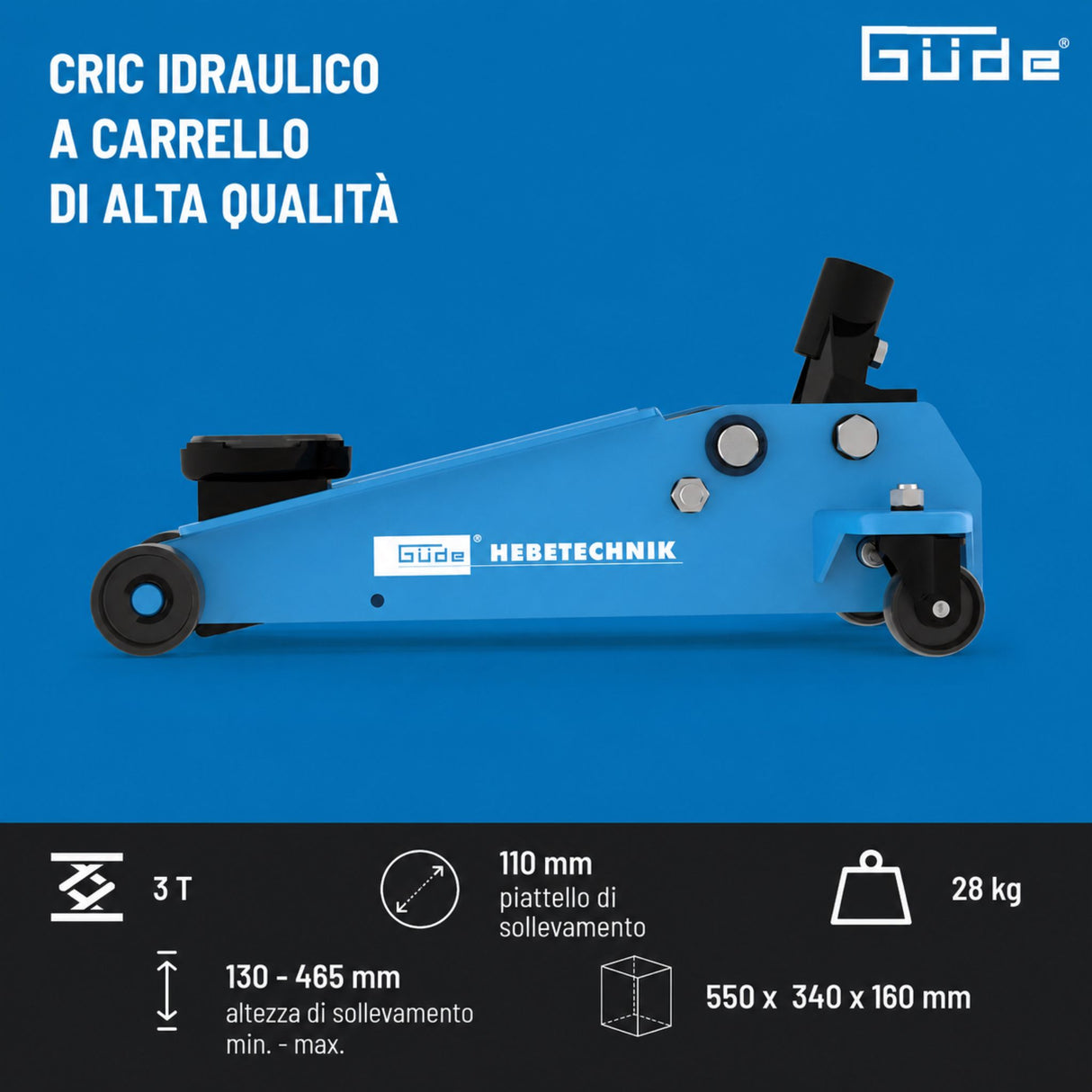

Technische Daten
Tragfähigkeit
| Maximale Tragfähigkeit |
3000 kg |
| Minimale Höhe |
130 mm |
| Maximale Höhe |
465 mm |
| Gesamthub |
335 mm |

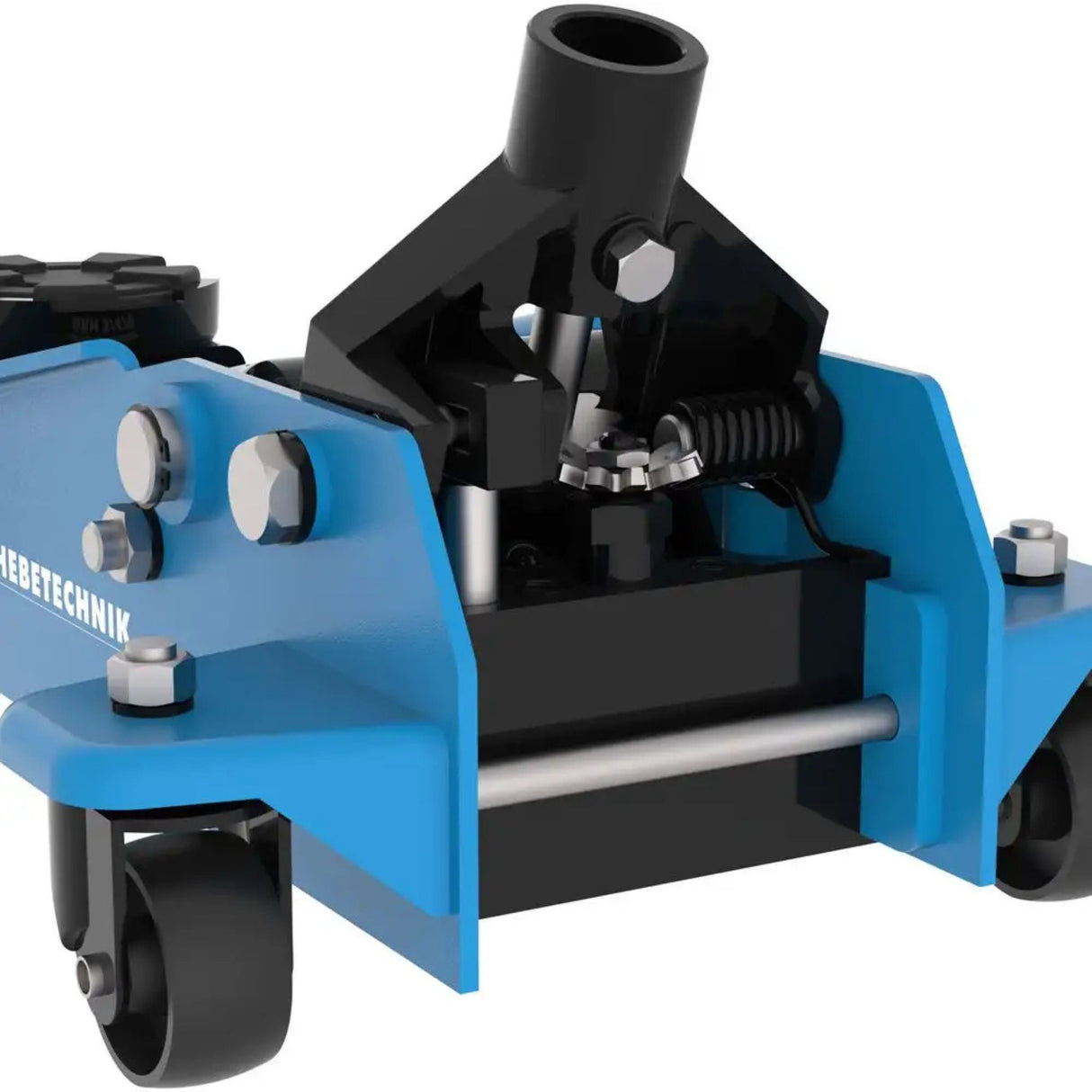

Hebesystem
| Zylindertyp |
Doppelhydraulikzylinder Synchronisiert |
| Hydraulische Struktur |
Handpumpe, zweistufiges System (Schnellphase + geregelte Phase) |
| Synchronisationstechnologie |
Parallelzylinder mit Ausgleichsventil |
Rahmen und Mobilität
| Rahmenlänge |
550 mm |
| Rahmenbreite |
340 mm |
| Höhe der Achterbahnplattform |
160 mm |
| Durchmesser der Trägerplatte |
110 mm |
| Anzahl der Räder |
4 Räder (2 um 360° schwenkbar, 2 fest) |
| Gesamtlänge (Pumpe eingefahren) |
Ca. 615 mm (verpackt) |
Abmessungen und Gewicht
| Abmessungen des Sockels (L × B × H) |
550 × 340 × 160 mm |
| Nettogewicht |
28 kg |
| Bruttogewicht (verpackt) |
29,7 kg |
| Verpackungsabmessungen |
615 × 375 × 200 mm |
Konformität und Sicherheit
| CE-Kennzeichnung |
Ja – Maschinenrichtlinie 2006/42/EG |
| GS-Zertifizierung |
Ja – TÜV |
| Güde Artikelnummer |
18038 |
| GTIN |
4015671603999 |
| Automatische Sicherheitsverriegelung |
Ja – kollabiert nicht unter Druck |
| Druckbegrenzungsventil |
Integriert, automatische Nachstellung |

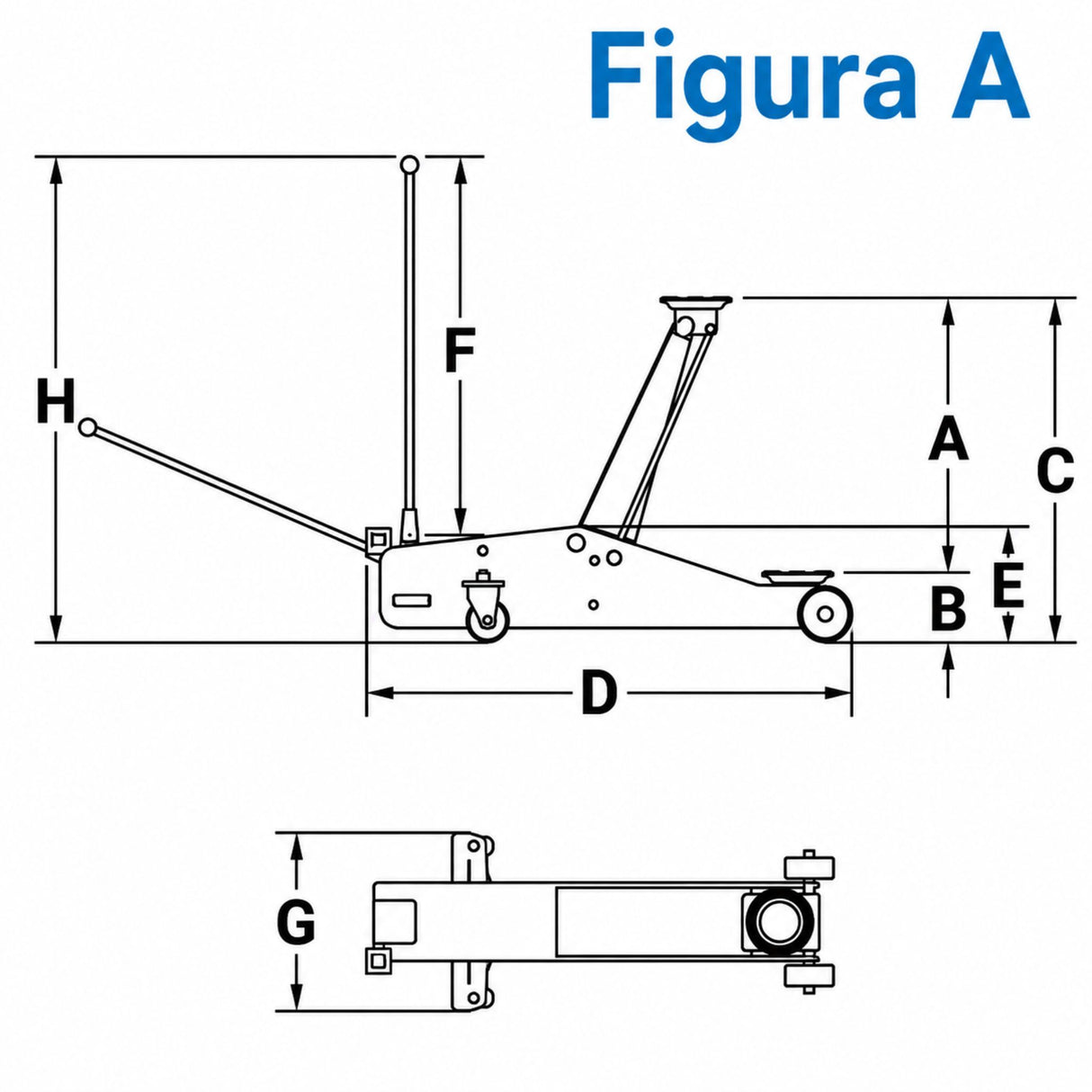

Abbildung A:
|
| • |
A 335 mm |
| • |
B 130 mm |
| • |
C 465 mm |
| • |
D 550 mm |
| • |
E 160 mm |
| • |
F 1040 mm |
| • |
G 340 mm |
| • |
H 1200 mm |

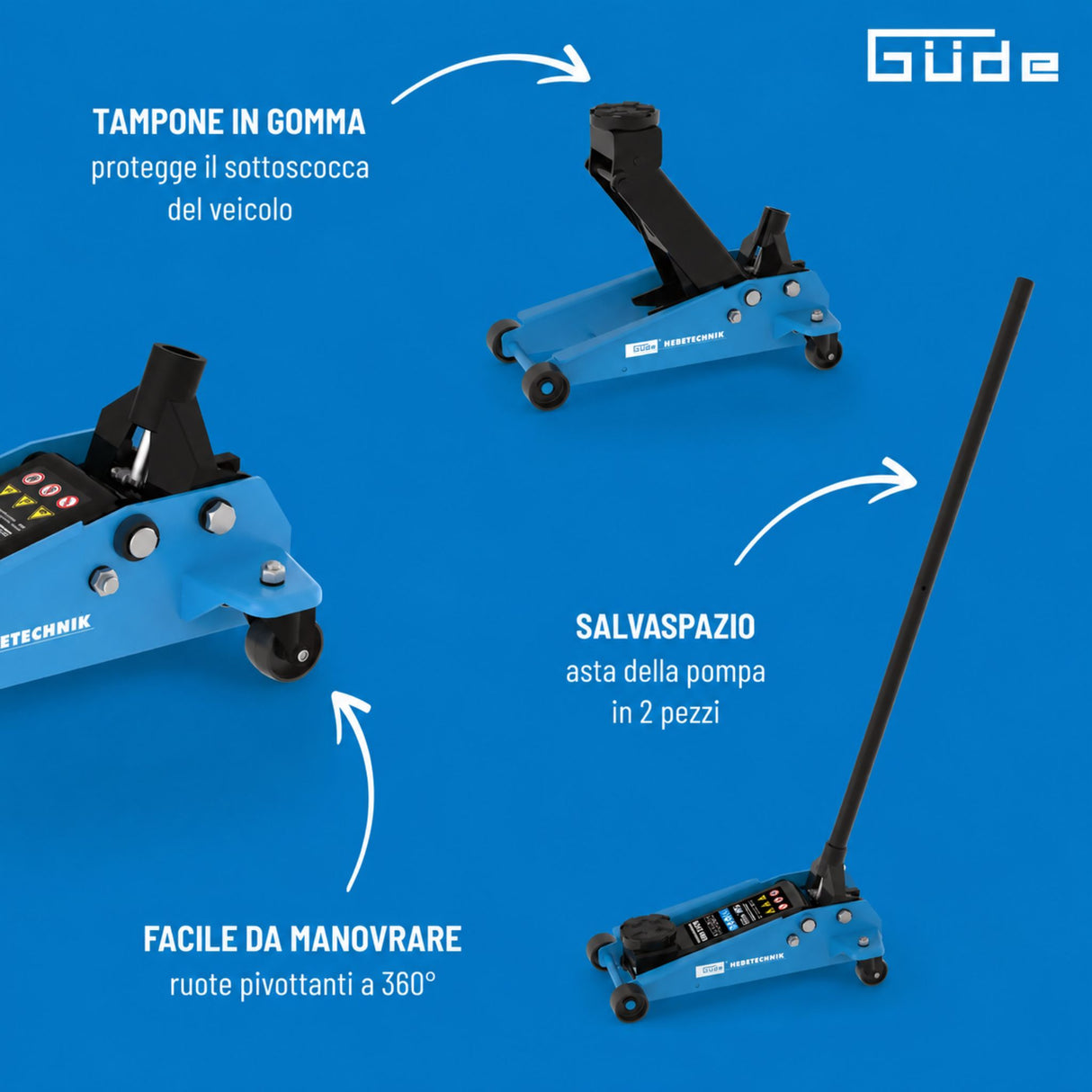

Standardausstattung
- GRH Hydraulischer Rangierwagenheber GRH 3/470, komplett
- Doppelter synchronisierter Hydraulikzylinder
- Zweiteilige manuelle Hydraulikpumpe (für platzsparende Lagerung)
- Gummischutz
- Gummibeschichtete Auflageplatte, Durchmesser 110 mm
- Vier Räder (2 um 360° schwenkbar, 2 fest)
- Ergonomischer Griff
- Integriertes Druckentlastungsventil
- Bedienungsanleitung (Deutsch)
- Produktdatenblatt
Häufig gestellte Fragen
Was ist der Unterschied zwischen dem GRH 3/470 und dem GRH 3/500 Q?
Beide haben eine Tragfähigkeit von 3000 kg, aber: Der GRH 3/470 ist der Die kompakte und leichte Ausführung (28 kg, Rahmengröße 550 × 340 mm, max. Hubhöhe 465 mm) ist die GRH 3/470 Q (36,8 kg, Rahmengröße 690 × 350 mm, max. Hubhöhe 500 mm). Wählen Sie die GRH 3/470 bei beengten Platzverhältnissen oder häufigem Transport der Hebebühne. Die GRH 3/500 Q eignet sich für eine maximale Hubhöhe von 500 mm und kontinuierliche Hubzyklen.
Wie hoch ist die genaue Tragfähigkeit der GRH 3/470?
3000 kg, bei mittig auf der Plattform positionierter Last (Plattendurchmesser 110 mm). Die maximale Tragfähigkeit darf nicht überschritten werden; die Sicherheit des Bedieners hängt von der Einhaltung dieser Grenze ab. Synchronzylinder gewährleisten eine gleichmäßige Lastverteilung.
Wie hoch ist die minimale Hubhöhe?
Mindesthöhe 130 mm, die niedrigste aller Güde-Fahrwerkhebebühnen. Sie ermöglicht den Zugang unter Sportwagen, Hot Rods, tiefergelegten Oldtimern und Fahrzeugen mit modifiziertem Fahrwerk. Dieses Modell wird für die Wartung von Fahrzeugen mit geringer Bodenfreiheit empfohlen.
Wie hoch ist die maximale Hubhöhe?
Maximale Hubhöhe 465 mm, bei einem Gesamthub von 335 mm. Diese Höhe ist für die meisten routinemäßigen Wartungsarbeiten an Standardfahrzeugen ausreichend. Für Wartungsarbeiten in großer Höhe ist sie nicht geeignet – hierfür ist die GRH 3/500 Q (maximale Hubhöhe 500 mm) vorzuziehen.
Wie viel wiegt die GRH 3/470?
Nettogewicht 28 kg, das leichteste Modell der GRH 3-Serie. Dank des geringen Gewichts kann sie ohne Hilfsmittel manuell zwischen verschiedenen Arbeitsplätzen transportiert werden. Ideal für Einzelunternehmer oder freiberufliche Mechaniker, die Hebebühnen zwischen verschiedenen Standorten transportieren.
Welche Abmessungen und Stellfläche hat die Hebebühne?
Grundrahmen: 550 mm (Länge) × 340 mm (Breite) × 160 mm (Plattformhöhe). Dies ist die kompakteste Bauform der GRH 3-Serie. Die Gesamtlänge mit eingefahrener Pumpe beträgt ca. 615 mm. Ideal für kleine oder beengte Werkstätten.
Welche Zertifizierungen besitzt die GRH 3/470?
Das Modell ist CE-gekennzeichnet gemäß der Maschinenrichtlinie 2006/42/EG und verfügt über die GS-Zertifizierung (zertifizierte Sicherheit) des TÜV. Beide Zertifizierungen gewährleisten die Einhaltung der europäischen Sicherheitsstandards für professionelle Hebezeuge.
Welche Mindesthöhe ist für den Zugang unter das Fahrzeug erforderlich?
130 mm ist die absolute Mindesthöhe der Plattform vom Boden. Für Fahrzeuge mit sehr niedriger Bodenfreiheit (Sportwagen, getunte Fahrzeuge) ist dies die empfohlene Höhe. Die GRH 3/470 ist das am besten geeignete Güde-Modell für den Zugang unter Fahrzeuge mit niedriger Bodenfreiheit bis 3000 kg.
Wie wird die GRH 3/470 gewartet?
Minimale Wartung. Monatliche Inspektion: Öldruck, Zylinderdichtheit und Systemfunktion prüfen. Ölwechsel alle 12 Monate bei mäßiger Nutzung (< 50 Zyklen/Monat) empfohlen. Lenkrollen alle 6 Monate mit WD-40-Spray schmieren. Sicherheitsventil jährlich prüfen.
