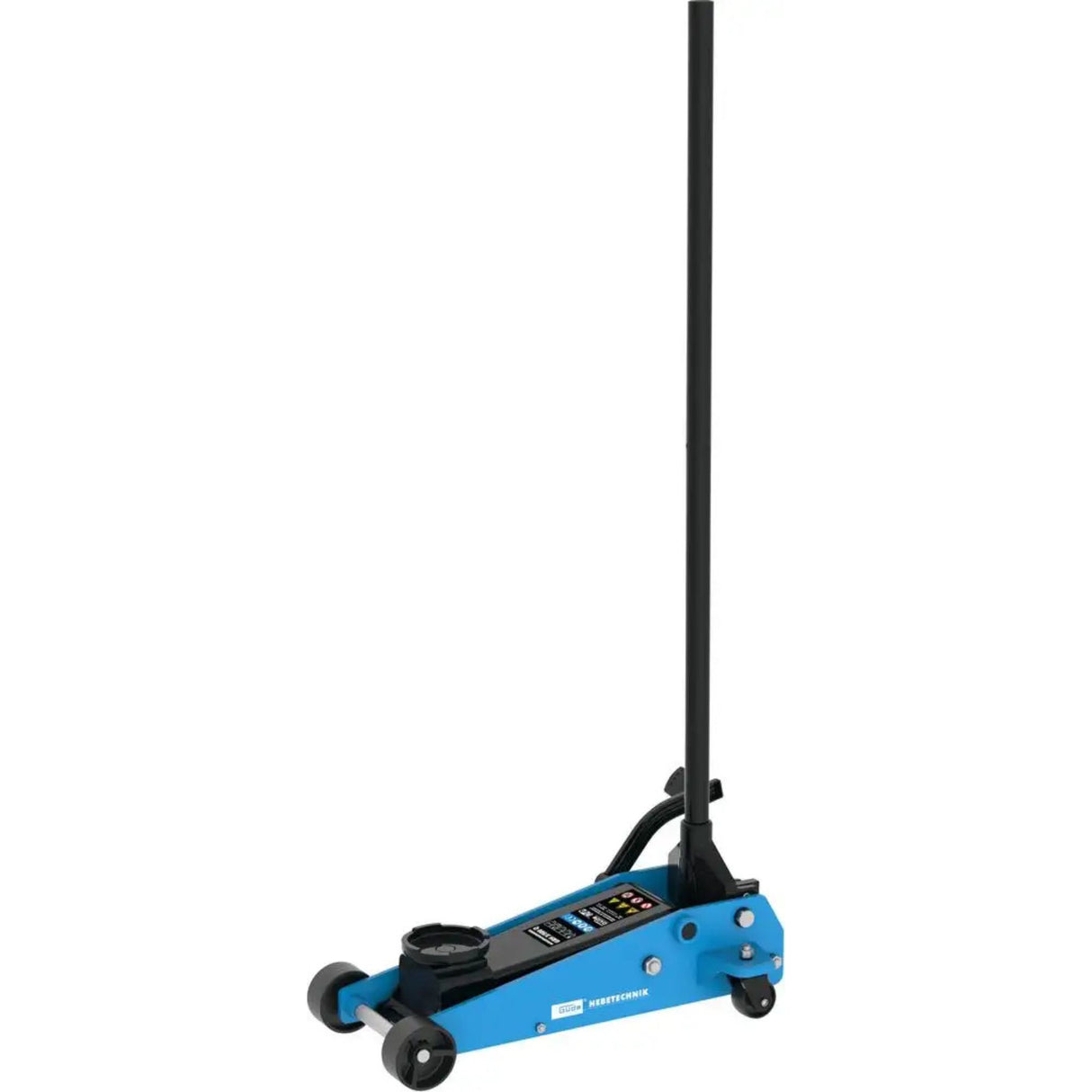

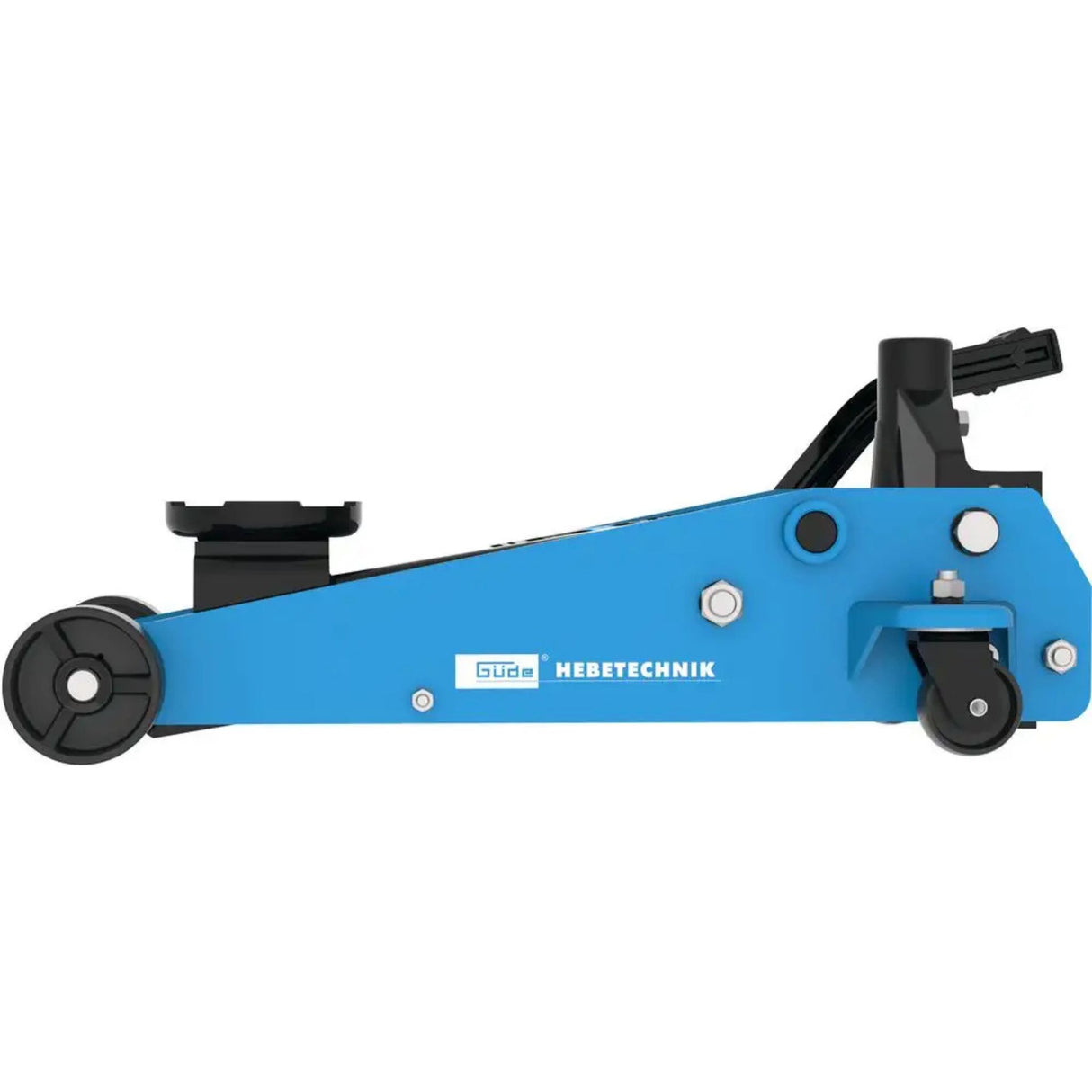

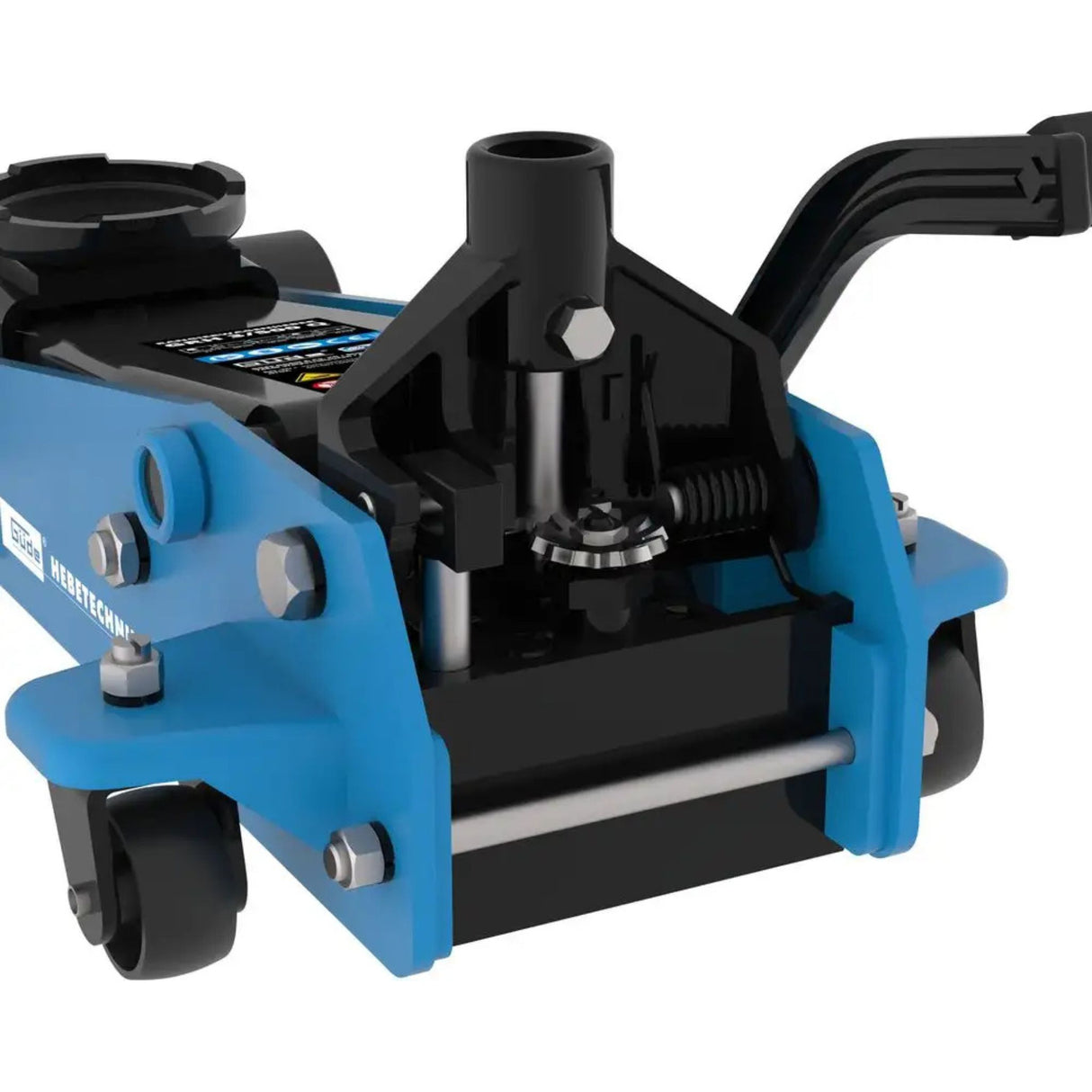

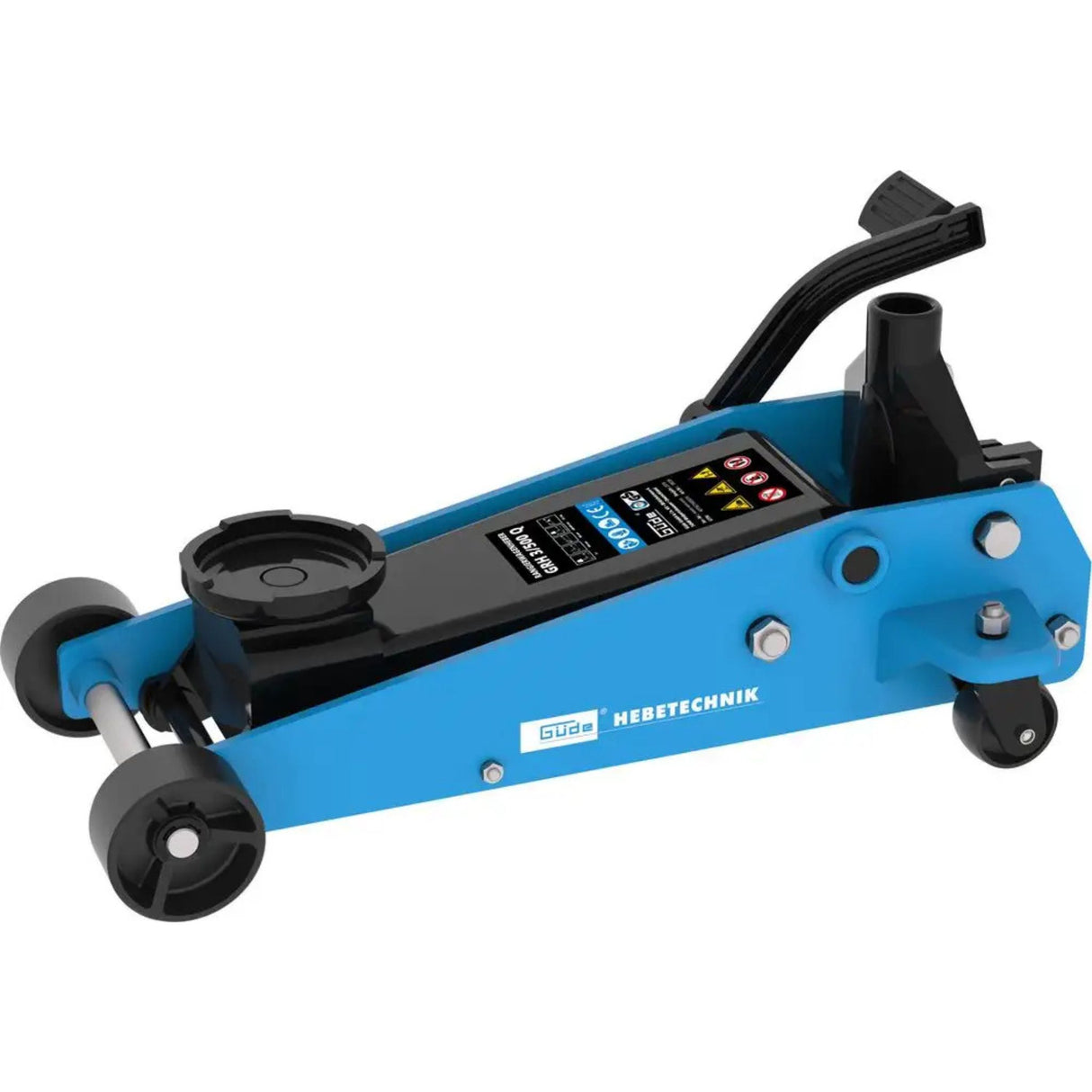

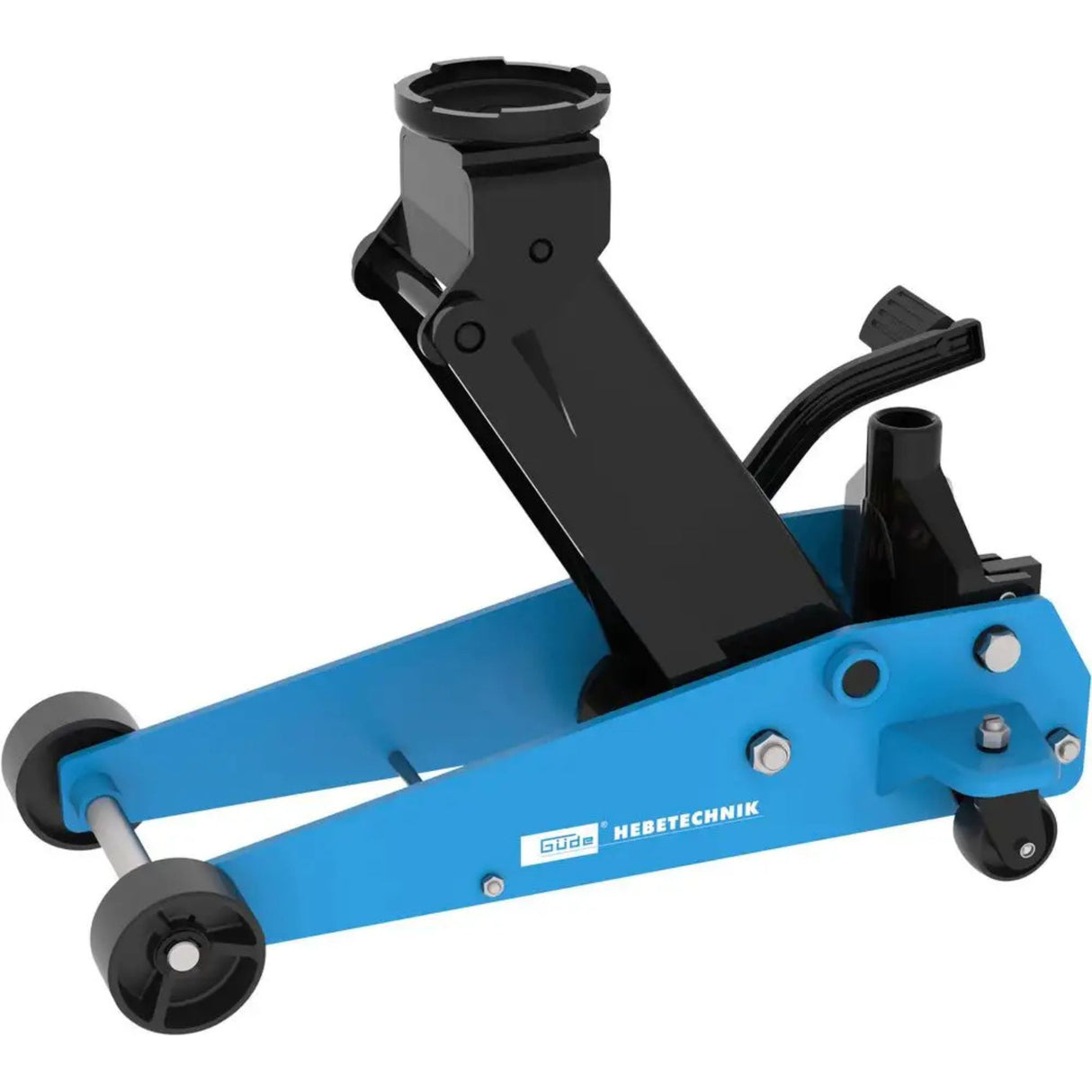

Güde GRH 3/500 Q Hydraulischer Fahrwagenheber – 3000 kg, Hubhöhe 145–500 mm, Doppelzylinder mit Quick Lift
Das Modell GRH 3/500 Q ist der Auftakt der neuen GRH 3-Serie von Güde mit einer erhöhten Tragfähigkeit von 3000 kg im Vergleich zum Vorgängermodell GRH 2.5 (2500 kg). Das synchronisierte Doppelzylinder-Hubsystem mit Quick Lift-Technologie (zweistufige Pumpe) ermöglicht eine um 50 % höhere Hubgeschwindigkeit als Modelle mit einem Zylinder.
Quick Lift kombiniert eine schnelle Anfangsphase (hoher Durchfluss, niedriger Druck) mit einer kontrollierten Endphase (niedriger Durchfluss, hoher Druck) und gewährleistet so eine präzise Positionierung und absolute Stabilität unter dem Fahrzeug. Diese Kombination reduziert die Zykluszeiten in Werkstätten mit hohem Durchsatz deutlich und gewährleistet gleichzeitig die Betriebssicherheit.
Konstruktionsmerkmale:
-
3000 kg Tragfähigkeit – Geeignet für leichte Nutzfahrzeuge (Transporter, Pickups, Minibusse) und schwere Pkw. Größere Sicherheitsreserve als die GRH 2-Versionen.
-
Mindesthöhe 145 mm – Zugang unter Fahrzeuge mit Standardausstattung. Für sehr niedrige Fahrzeuge (<100 mm) empfehlen wir das Modell GRH 2/330L.
-
Maximalhöhe 500 mm – Ausreichend für nahezu alle professionellen Wartungsarbeiten an Pkw und leichten Nutzfahrzeugen.
-
Doppelt synchronisierte Zylinder – Ausgewogene Lastverteilung auf beide Zylinder. Kein Kippen oder seitliches Abdriften beim Heben
-
Schnellhub – Schnelle Phase für hohe Zyklusgeschwindigkeit, kontrollierte Phase für präzise Positionierung und Sicherheit. Reduziert die Ermüdung des Bedieners
-
690 × 350 mm Rahmen – Kompakte Basis bei gleichzeitig hoher Seitenstabilität. Leicht zwischen den Arbeitsplätzen manövrierbar
-
Gewicht 36,8 kg – Das moderate Gewicht ermöglicht den manuellen Transport zwischen den Arbeitsplätzen. Für längere Strecken wird jedoch eine Sackkarre empfohlen.
-
360°-Schwenkräder – Wendige Mobilität für präzises Positionieren unter dem Fahrzeug aus jedem Winkel.
-
GS- und CE-Zertifizierung – Garantierte Einhaltung der europäischen Sicherheitsstandards (TÜV SÜD, Maschinenrichtlinie 2006/42/EG).
Wer wählt es in Italien?
Professionelle Pkw-Werkstätten – Spezialisiert auf Reifenwechsel, Fahrgestellwartung und Unterbodenzugang an Standard- und Nutzfahrzeugen (SUVs, Luxuslimousinen, Vans). Die GRH 3/500 Q ist die ideale Wahl für mittlere bis hohe Arbeitszyklen (100–200 Arbeitsgänge/Monat).
Fachbetriebe und Karosseriewerkstätten – Fahrgestellreparaturen, Austausch von Fahrwerkskomponenten und Lackierarbeiten. Dank ihrer Tragfähigkeit von 3.000 kg können auch hochwertige Fahrzeuge ohne Kompromisse bei der Sicherheit bearbeitet werden.
Markenübergreifende Nutzfahrzeug-Wartungszentren – Flotten von Transportern, Pick-ups, Kühltransportern und Minibussen. Doppelzylinder + Quick Lift reduzieren die Zykluszeiten und steigern die Rentabilität der Serviceleistungen.
Kundendienst und Kompatibilität
Krollit liefert Original-Güde-Ersatzteile für den GRH 3/500 Q mit einer durchschnittlichen Lieferzeit von 5–7 Werktagen:
- Ersatz-Hydraulikzylinder (bei Überlastungsschäden)
- Ersatz-Handpumpe (bei Verschleiß durch intensive Zyklen)
- Spezielles Hydrauliköl H ISO VG 46 (2–3-Liter-Flasche)
- Ersatz-Hydraulikdichtungen (kompletter Satz)
- Ersatz-Gummischutz für die Gleitkufen
- Ersatz-Schwenkrad
- Bedienungsanleitung und technisches Datenblatt in italienischer Sprache als PDF verfügbar
Für wen ist der GRH 3/500 geeignet? F
| Profil |
Geeignet? |
Grund |
| Hobbyist / private Garage |
Nicht geeignet |
3000 kg Tragkraft sind für den privaten Gebrauch zu hoch. GRH 2-Modelle (2000–2500 kg) eignen sich besser für die Instandhaltung zu Hause. |
| Kleine Werkstatt oder Handwerker (1–5 Personen) |
Geeignet |
Für Lasten bis 3000 kg und moderate Zyklen geeignet. Doppelzylinder + Schnellhub (nicht erforderlich für Zyklen < 100 Vorgänge/Monat)
|
| Kontinuierliche Produktion / Industriewerkstatt (150+ Zyklen/Monat)
| Ideal |
Die Tragfähigkeit von 3000 kg deckt die gesamte Bandbreite leichter Nutzfahrzeuge ab. Doppelzylinder + Schnellhub reduzieren die Zykluszeiten. Professionelle Zuverlässigkeit für den intensiven Einsatz |
Nicht geeignet für: Motorräder (verwenden Sie eine Standard-Motorradhebebühne), Pkw < 800 kg, motorisierte Fahrräder, Bereiche mit sehr geringer Zugangshöhe (< 100 mm – siehe GRH 2/330L), gelegentliche Hobbybastler mit gelegentlichen Wartungsarbeiten.

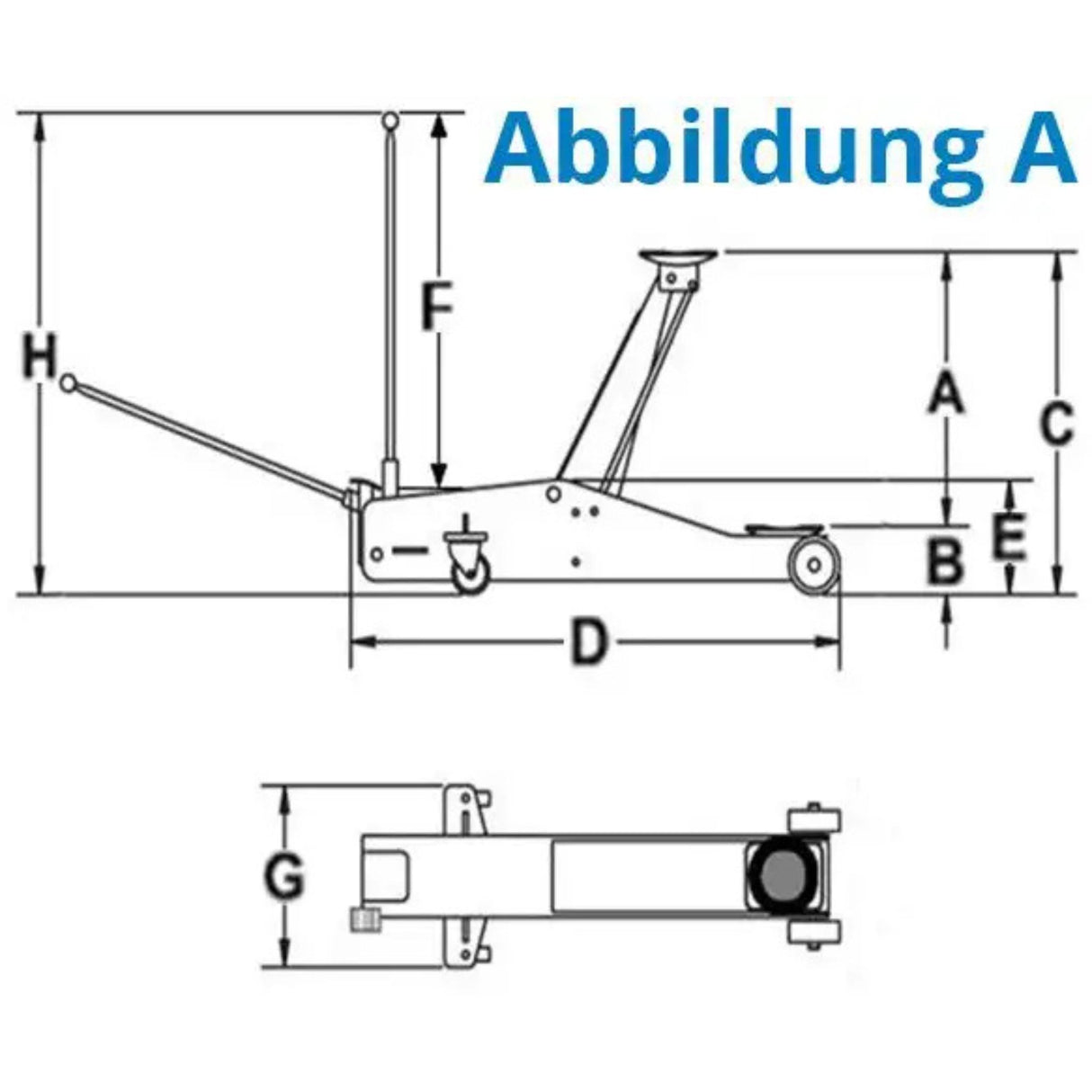

Technische Daten
Tragfähigkeit
| Maximale Tragfähigkeit |
3000 kg |
| Mindesthöhe |
145 mm |
| Maximale Höhe |
500 mm |
| Gesamthub |
355 mm |
Hubsystem
| Zylindertyp |
Doppelter synchronisierter Hydraulikzylinder |
| Pumpensystem |
Schnellhub (zweistufig: schnell + kontrolliert) |
| Geschwindigkeitssteigerung |
+50 % im Vergleich zu einem Einzelzylinder |
| Synchronisierungstechnologie |
Parallelzylinder mit Überdruckventil Balance |
Rahmen und Mobilität
| Rahmenlänge |
690 mm |
| Rahmenbreite |
350 mm |
| Höhe der Achterbahnplattform |
160 mm |
| Durchmesser der Achterbahn/Platte |
355 mm |
| Anzahl der Räder |
4 Räder (2 um 360° schwenkbar, 2 feststehend) |
| Gesamtlänge (Pumpe eingefahren) |
1060 mm |
| Gesamthöhe (vertikale Pumpe ausgefahren) |
1200 mm |
Abmessungen und Gewicht
| Grundflächenabmessungen (L × B × H) |
690 × 350 × 160 mm |
| Nettogewicht |
36,8 kg |
| Bruttogewicht (Verpackung) |
Nicht deklariert |
Konformität und Sicherheit
| CE-Kennzeichnung |
Ja – Maschinenrichtlinie 2006/42/EG |
| GS-zertifiziert |
Ja – TÜV SÜD |
| Güde-Artikelnummer |
18039 |
| Automatische Sicherheitsverriegelung |
Ja – kollabiert nicht unter Druck |
| Druckentlastungsventil |
Integriert, automatisch Einstellung |
Standardausstattung
- GRH 3/500 Q Hydraulischer Fahrwagenheber, komplett
- Doppelter synchronisierter Hydraulikzylinder
- Gummischutz
- Zweiteilige Hydraulikpumpe (für platzsparende Lagerung)
- Vier Räder (2 um 360° schwenkbar, 2 fest)
- Ergonomischer Griff
- Integriertes Druckentlastungsventil
- Bedienungsanleitung in Deutsch
- Produktdatenblatt
Häufig gestellte Fragen
Wie hoch ist die genaue Tragfähigkeit des GRH 3/500 Q?
3000 kg, bei mittig positionierter Last Die Hebebühne (Durchmesser 355 mm) darf nicht überschritten werden; die Sicherheit des Bedieners hängt von der Einhaltung dieser Grenze ab. Synchronisierte Zylinder gewährleisten eine gleichmäßige Lastverteilung.
Typische Anwendungsbereiche:
- Standard-Pkw (1000–1800 kg)
- Schwere SUVs und Limousinen (1800–2500 kg)
- Leichte Transporter und Minibusse (2000–3000 kg)
- Großzügige Sicherheitsreserve für alle diese Anwendungsfälle
Welche Mindesthubhöhe ist erforderlich?
Die Mindesthöhe von 145 mm ermöglicht den Zugang unter Standardfahrzeugen und Fahrzeugen mit moderater Tieferlegung. Für Sportwagen und Hot Rods mit Tieferlegung (-100 mm oder mehr) kann diese Höhe unzureichend sein; in diesen Fällen ist die Version GRH 2/330L geeignet. (Mindesthöhe 85 mm) wird empfohlen.
Was ist die maximale Hubhöhe?
500 mm Maximale Hubhöhe bei einem Gesamthub von 355 mm. Diese Höhe ist für nahezu alle professionellen Wartungsarbeiten ausreichend: Reifenwechsel, Fahrgestellwartung und Unterbodenzugang an Standard- und leichten Nutzfahrzeugen.
Was bedeutet „Quick Lift“ und welche Vorteile bietet es?
Das Quick Lift-System ist ein zweistufiges Hubsystem: Die Pumpe arbeitet beim ersten Anheben im Schnellmodus (hoher Durchfluss, niedriger Druck) und schaltet dann in der Endphase automatisch in den kontrollierten Modus (niedriger Durchfluss, hoher Druck), um präzise Positionierung und Stabilität zu gewährleisten. Vorteil: Reduziert die Hubzeit im Vergleich zu Einzylindermodellen um bis zu 50 % und verringert so die Ermüdung des Bedieners und die Zykluszeiten.
Wie viel wiegt der GRH 3/500 Q?
36,8 kg Nettogewicht. Sein moderates Gewicht. Das geringe Gewicht ermöglicht den manuellen Transport zwischen den Arbeitsplätzen über kurze Strecken. Für längere Strecken in der Werkstatt wird jedoch ein Rollwagen empfohlen. Die Gesamtlänge bei eingefahrener Pumpe beträgt 1060 mm und bietet somit eine kompakte Stellfläche.
Welche Abmessungen hat das Gerät und wie wird es gelagert?
Grundrahmen: 690 mm (Länge) × 350 mm (Breite) × 160 mm (Plattformhöhe). Gesamtlänge bei eingefahrener Pumpe: 1060 mm. Gesamthöhe bei vertikal ausgefahrener Pumpe (Ausgangsposition): 1200 mm. Die zweiteilige Pumpe ermöglicht eine platzsparende Lagerung in Werkstätten mit begrenztem Raumangebot.
Welche Zertifizierungen besitzt die GRH 3/500 Q?
Das Modell ist CE-gekennzeichnet gemäß der Maschinenrichtlinie 2006/42/EG und GS-zertifiziert (zertifizierte Sicherheit). Ausgestellt vom TÜV SÜD. Beide Zertifizierungen garantieren die Einhaltung der europäischen Sicherheitsstandards für professionelle Hebezeuge.
Was ist der Unterschied zwischen dem GRH 3/500 Q und dem Vorgängermodell GRH 2.5/510L?
Der GRH 3/500 Q bietet: (1) Erhöhte Tragfähigkeit von 2500 kg auf 3000 kg (+500 kg); (2) Quick-Lift-System mit 50 % höherer Hubgeschwindigkeit; (3) Synchronisierter Doppelzylinder (im Vergleich zum Einzelzylinder des 2.5/510L); (4) Minimale Bauhöhe 145 mm (gegenüber 80 mm beim 2.5/510L für Arbeiten in niedrigeren Bereichen); (5) Gewicht 36,8 kg (gegenüber 29 kg beim 2.5/510L, Unterschied aufgrund der robusten Bauweise für 3000 kg). Der GRH 3/500 Q ist die optimale Wahl für Werkstätten mit Lasten über 2500 kg. 2500 kg und häufige Zyklen.
Wie wird der GRH 3/500 Q gewartet?
Minimale Wartung. Monatliche Inspektion: Öldruck prüfen (Öl muss flüssig sein), Zylinderdichtheit prüfen (keine sichtbaren Lecks), Systemfunktion prüfen (kein ungewöhnlicher Widerstand). Ölwechsel alle 12 Monate bei mäßiger Nutzung (< 50 Zyklen/Monat), alle 6 Monate bei starker Nutzung (> 100 Zyklen/Monat) empfohlen. Lenkrollen alle sechs Monate mit WD-40-Spray schmieren. Sicherheitsventil jährlich prüfen.
