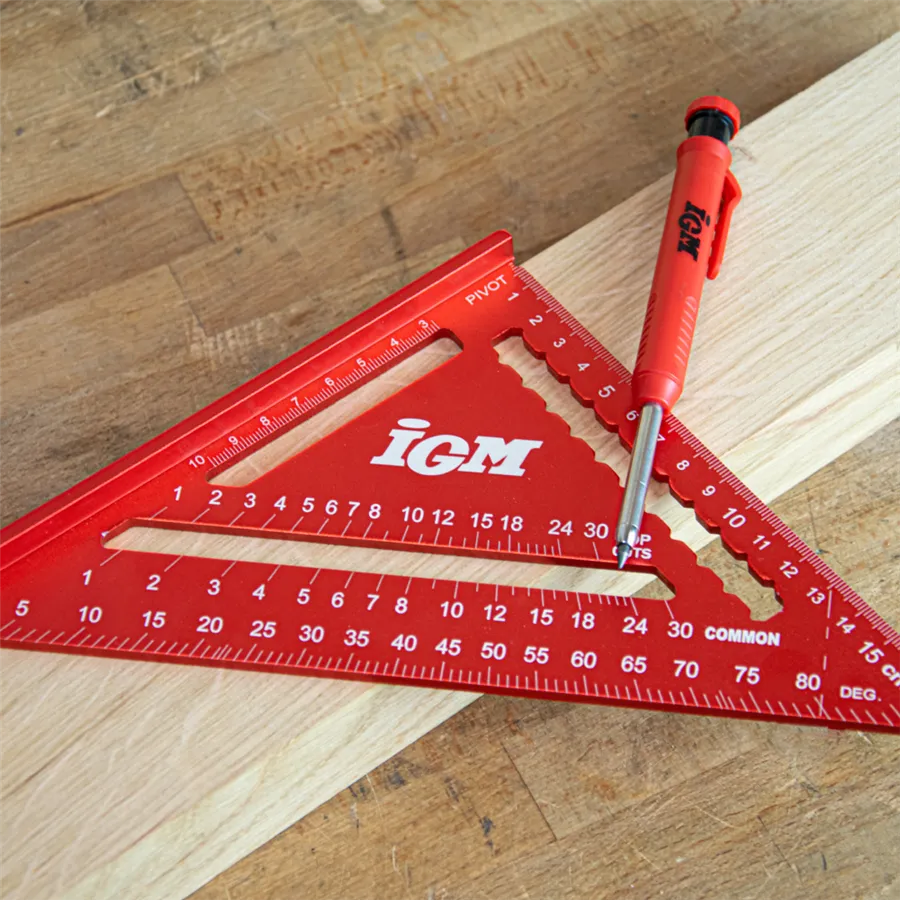

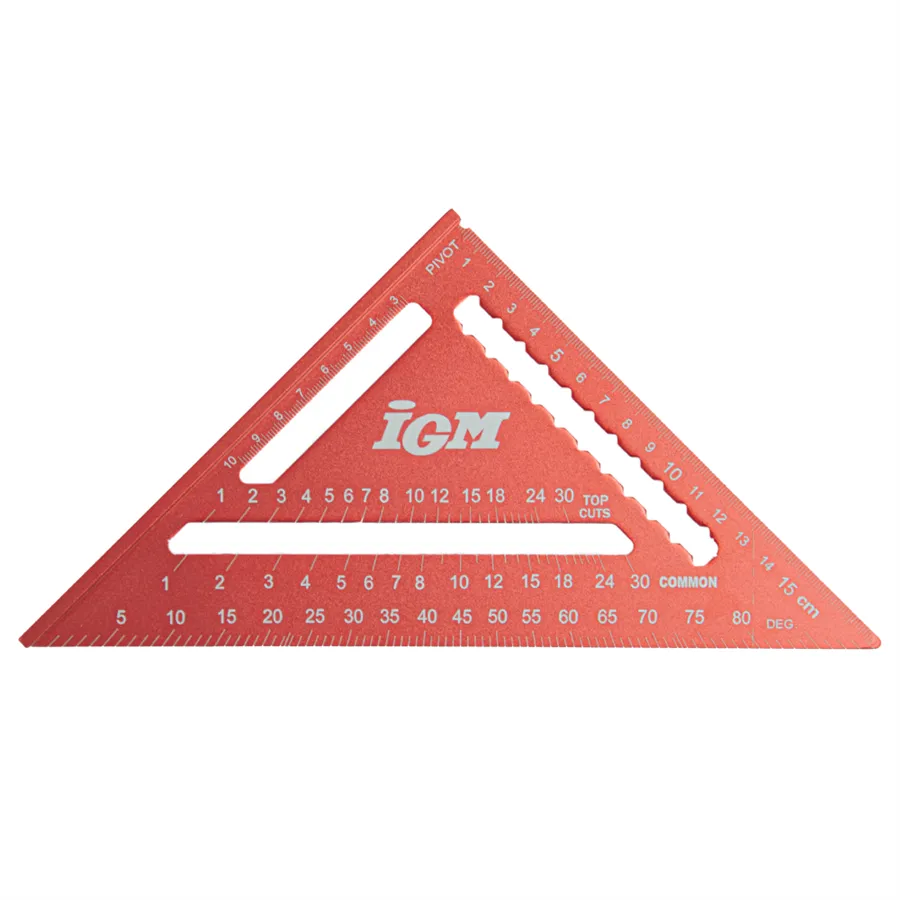

IGM Carpenter Square è una squadra da carpentiere in lega di duralumin per uso professionale, con scala laser su entrambi i lati, tacche ogni 5 mm per tracciatura parallele e scala angolare da 0° a 90° sull'ipotenusa con riferimenti per travi comuni, d'anca e di displuvio. Disponibile in due misure: 180×180 mm e 300×300 mm. Distribuita in Italia da Krollit, distributore ufficiale IGM dal 2007.
- Materiale: lega di alluminio anodizzato resistente alla corrosione
- Dimensioni versione piccola: 180×180×248 mm
- Dimensioni versione grande: 300×300×430 mm
- Spessore: 5 mm
- Larghezza battuta: 28 mm

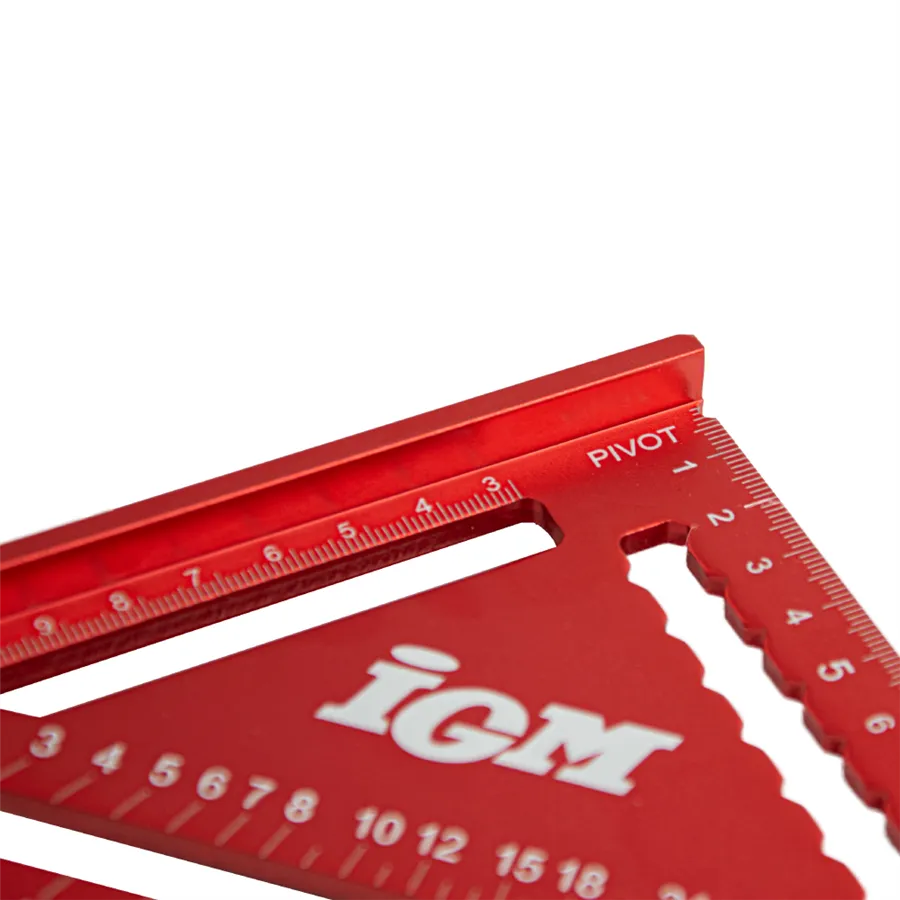

- Lato verticale: scala graduata ogni 5 mm per 180 mm (versione 180) o 300 mm (versione 300)

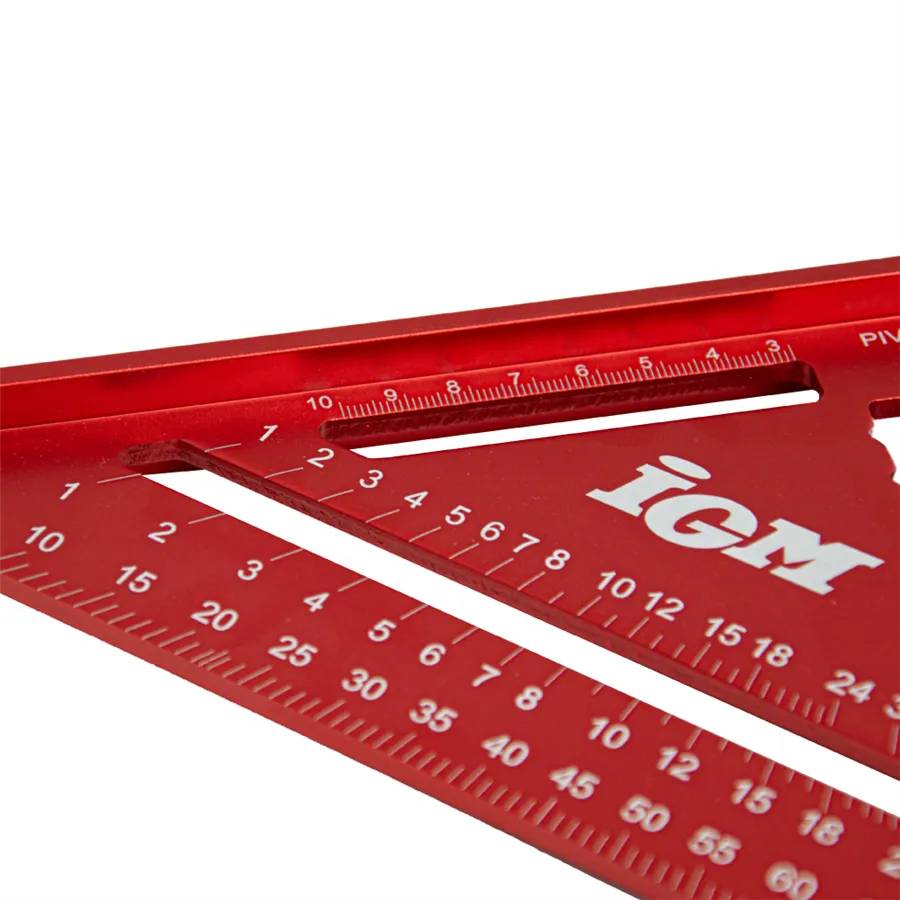

- Ipotenusa: scala 0°–90° con riferimenti per travi comuni, d'anca e di displuvio
- Scale leggibili su entrambe le facce
Per chi è la Carpenter Square
| Profilo |
Compatibilità |
Motivo |
| Carpentiere e costruttore di tetti |
Adatto |
La scala sull'ipotenusa con riferimenti per travi comuni, d'anca e di displuvio semplifica il calcolo e la marcatura diretta sul cantiere. |
| Falegname e mobiliere |
Adatto |
Tacche ogni 5 mm sul lato verticale consentono la tracciatura rapida di linee parallele senza strumenti aggiuntivi; può essere usata come guida per la sega. |
| Produzione in serie con utensili fissi CNC |
Non indicato |
La squadra è uno strumento manuale di tracciatura e misura; per lavorazioni in serie la marcatura è gestita direttamente dal controllo macchina. |
Non indicato per: applicazioni che richiedono tolleranze inferiori a 0,1 mm su pezzi di precisione meccanica, dove è necessario uno strumento di misura certificato con certificato di taratura.
Specifiche tecniche
| Materiale |
Lega di alluminio (duralumin) |
| Finitura superfici |
Anodizzata, resistente alla corrosione |
| Dimensioni versione 180 |
180×180×248 mm |
| Dimensioni versione 300 |
300×300×430 mm |
| Spessore |
5 mm |
| Larghezza battuta |
28 mm |
| Scala lato verticale |
Ogni 5 mm, su entrambe le facce |
| Scala ipotenusa |
0°–90° con riferimenti travi comuni, d'anca, displuvio |
| Marcatura scale |
Laser, su entrambe le facce |
Domande frequenti

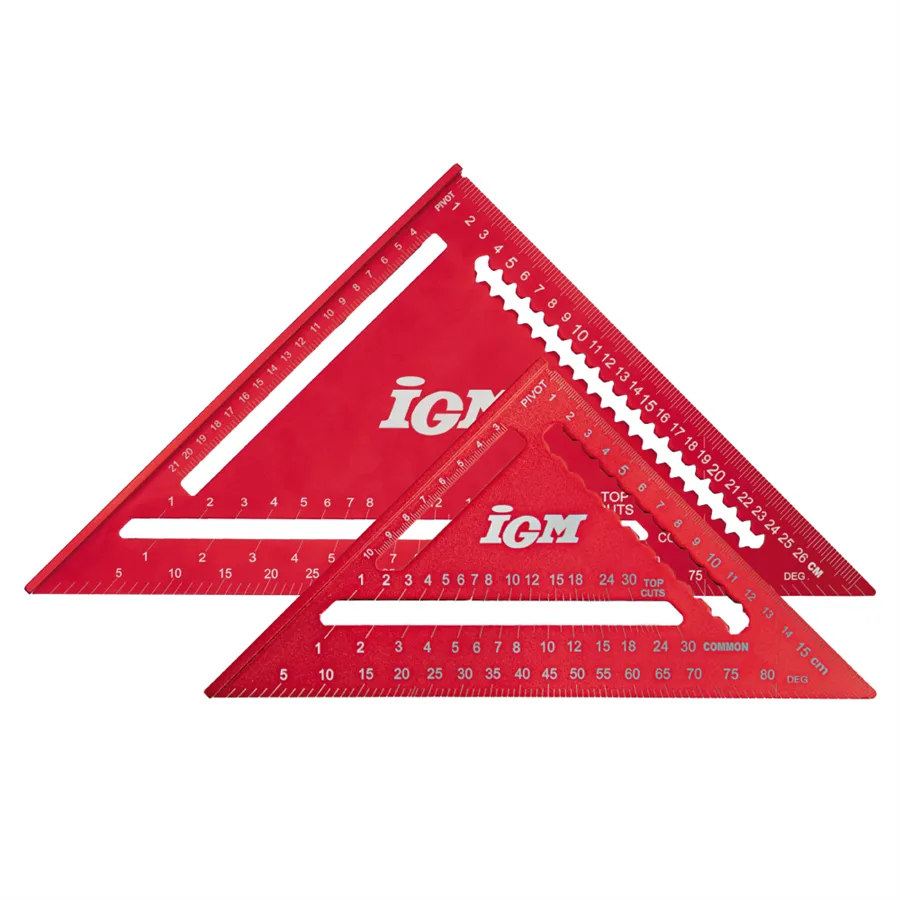

Qual è la differenza tra la versione 180 mm e la versione 300 mm della Carpenter Square?
La versione 180 ha lato verticale da 180 mm e ingombro 180×248 mm; la versione 300 ha lato verticale da 300 mm e ingombro 300×430 mm. La versione 300 è consigliata per travi di sezione maggiore e per cantieri di copertura con campate ampie, dove serve una base di misura più lunga per ridurre l'errore di proiezione angolare.
La Carpenter Square può essere usata come guida per la sega circolare manuale?
Sì. La battuta da 28 mm e il profilo rettilineo dell'ipotenusa consentono di usare la squadra come guida di appoggio per seghe circolari manuali su tavole fino alla larghezza del lato verticale (180 o 300 mm). La battuta si aggrappa al bordo del pezzo e mantiene l'angolo durante il taglio.
Le scale laser sulla Carpenter Square sono leggibili anche in condizioni di scarsa illuminazione da cantiere?
La marcatura laser incide fisicamente la superficie del duralumin, non è una semplice stampa. Le scale rimangono leggibili anche con polvere e sporco superficiale, e sono presenti su entrambe le facce per adattarsi all'orientamento di lavoro. In condizioni di scarsa luce è consigliata l'illuminazione diretta dello strumento.

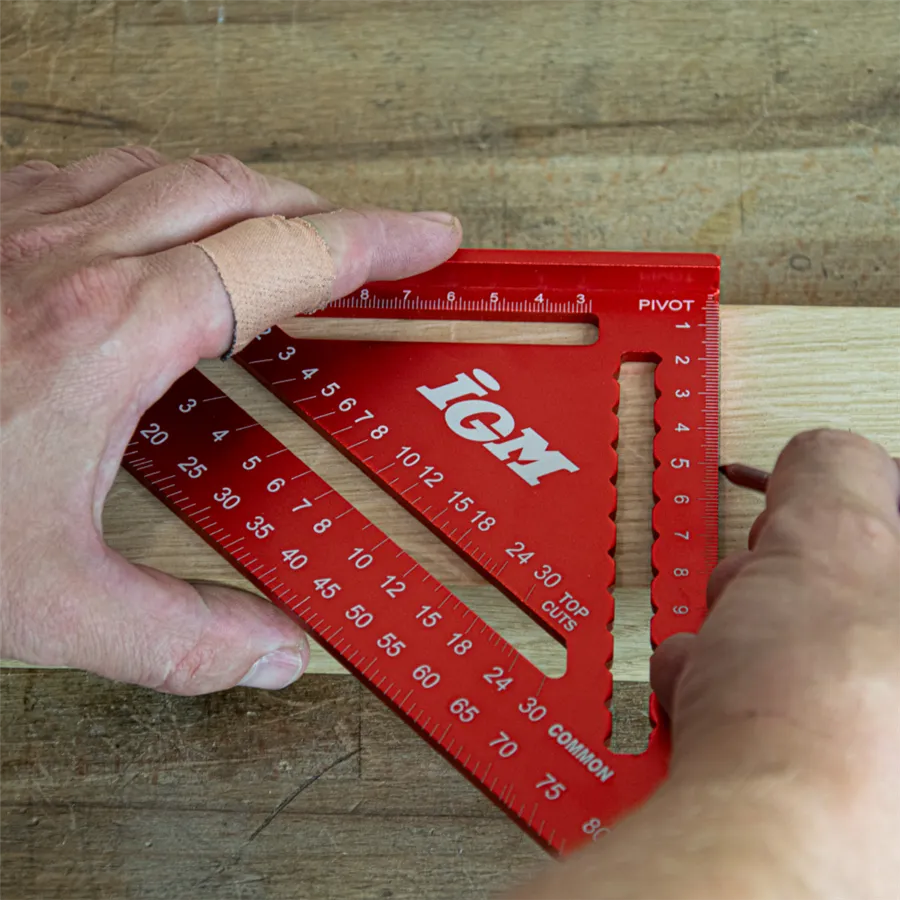

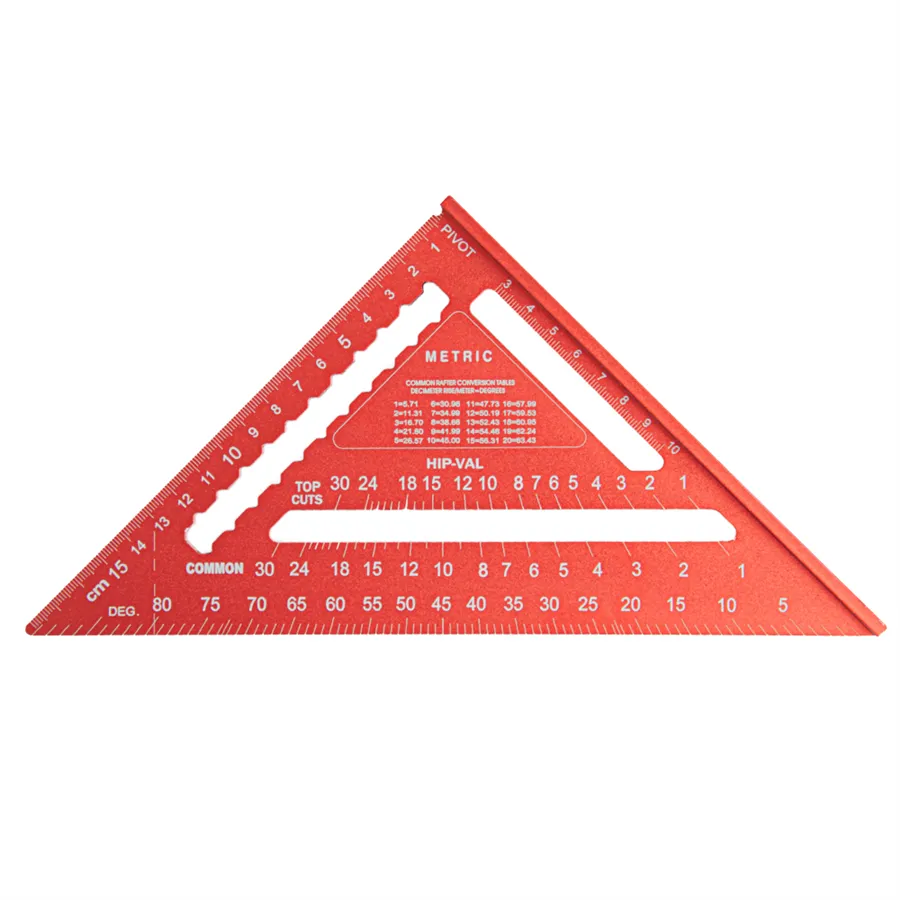

Come si usa la scala per travi d'anca e di displuvio sull'ipotenusa?
La scala sull'ipotenusa riporta i riferimenti angolari per le tre tipologie di trave più comuni nella carpenteria di copertura: trave comune, trave d'anca e trave di displuvio. Si posiziona la squadra con la battuta sul bordo della trave e si legge direttamente l'angolo di taglio corrispondente alla pendenza del tetto, senza calcoli aggiuntivi.
Quali ricambi o accessori sono disponibili per la Carpenter Square IGM?
La Carpenter Square è uno strumento di misura e tracciatura in pezzo unico senza parti di consumo. Non prevede ricambi codificati. Per l'uso con sega circolare manuale, Krollit dispone di guide e accessori IGM compatibili; contattare il servizio tecnico al +39 0825-1494022 per verificare la disponibilità in base al modello di sega in uso.
