Bernardo CSM 2000 Spindelrichtmaschine - 400 V

Die Bernardo CSM 2000 - 400V ist eine professionelle Tischkreissäge/Spindelfräse mit einem 2,8 kW (3,8 PS) starken Motor und einem Gewicht von 364 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.

• Tischabmessungen: 860 x 450 mm
• Tischhöhe: 850 mm
• Tischverlängerung: 500 x 310 mm
• Tischvergrößerung: 800 x 880 mm

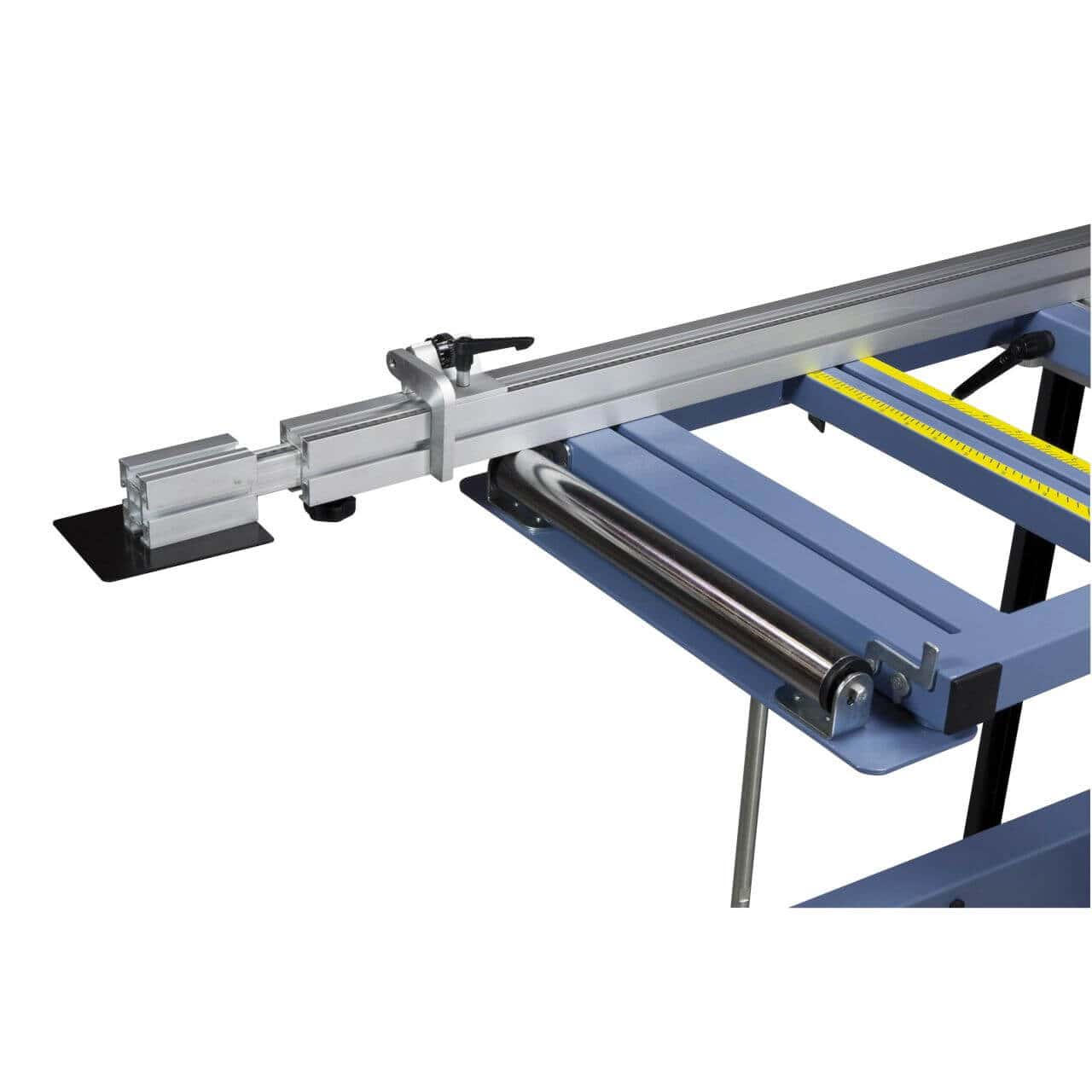

• Vierkanttisch mit Rolle: 750 x 580 mm

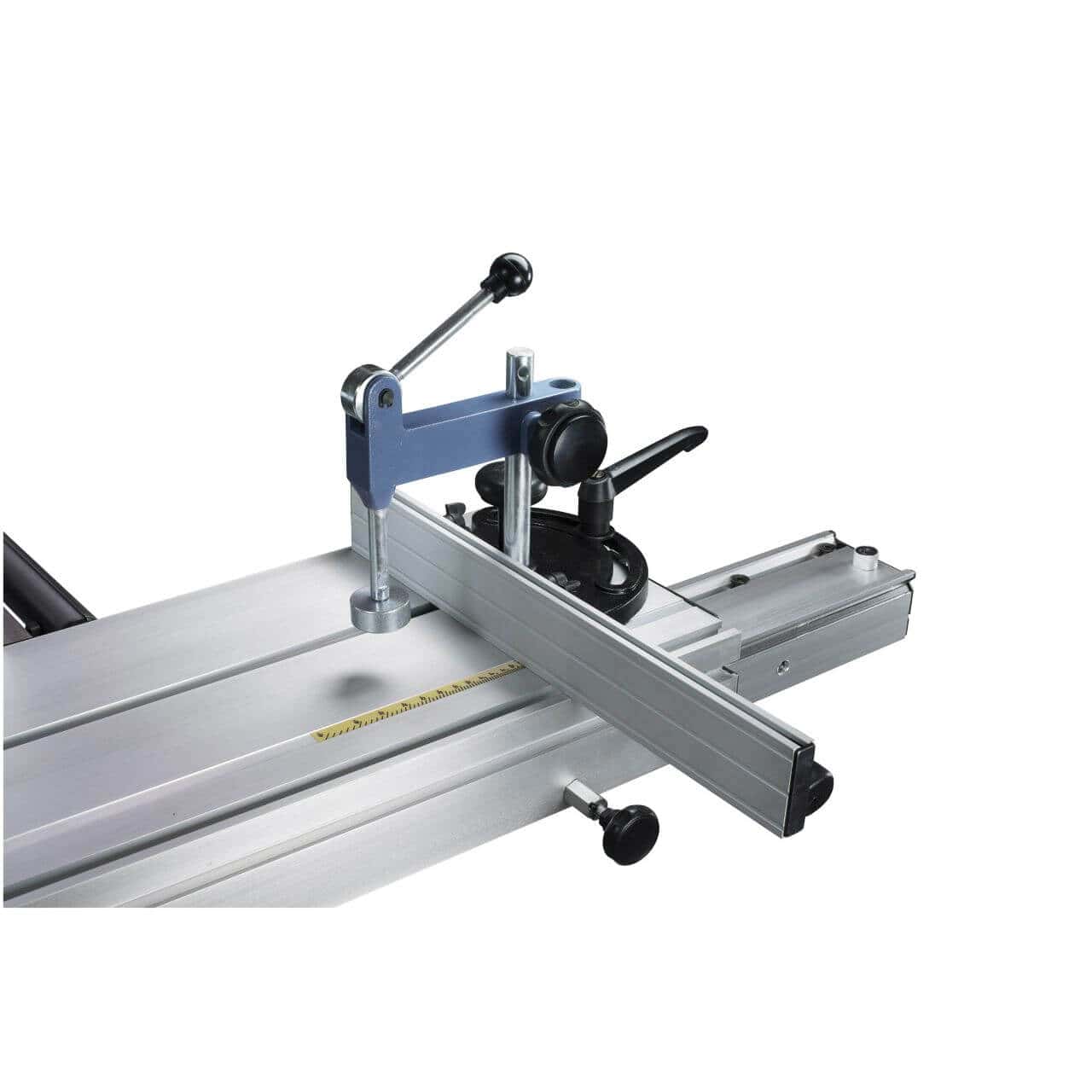

• Schiebetisch: 2000 x 270 mm

Wer nutzt die CSM 2000 - 400V und wofür?

Professionelle Schreiner und Möbelbauer verwenden die CSM 2000 - 400V als 2-in-1-Kombimaschine zum Ausrichten und Fräsen auf einem einzigen Tisch. Sie verfügt über einen Schiebeschlitten zum Plattenzuschnitt und eine schwenkbare Spindel. Für die Profilerstellung.

Ihre Position im Bernardo-Sortiment

Die Bernardo CSM 2000 - 400V gehört zum Bernardo-Spindelfräsmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.

Krollit Logistik und Support

Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die CSM 2000 - 400V geeignet?

Die CSM 2000 - 400V wird für folgende Berufsgruppen empfohlen:

• Professionelle Tischler und Möbelbauer: 2-in-1-Kombinationsmaschine zum Abwinkeln und Fräsen auf einer einzigen Werkbank mit Schiebetisch und Spindelfräse.
• Handwerksbetriebe mit begrenztem Platzangebot: Vielseitiges Abwinkeln und Profilieren in einer einzigen Maschine, optimiert die Werkstattnutzung.
• Industrielle Serienfertigung mit hoher Produktionsintensität: Für intensive Zyklen bei großen Stückzahlen empfehlen wir separate Abwinkel- und Fräsmaschinen für höhere Produktivität.

Kapazität Bearbeitung

Schnittlänge	2000 mm
Schnitthöhe 90° / 45°	100 / 80 mm
Führungsbreite	1270 mm
Verfahrweg	100 mm

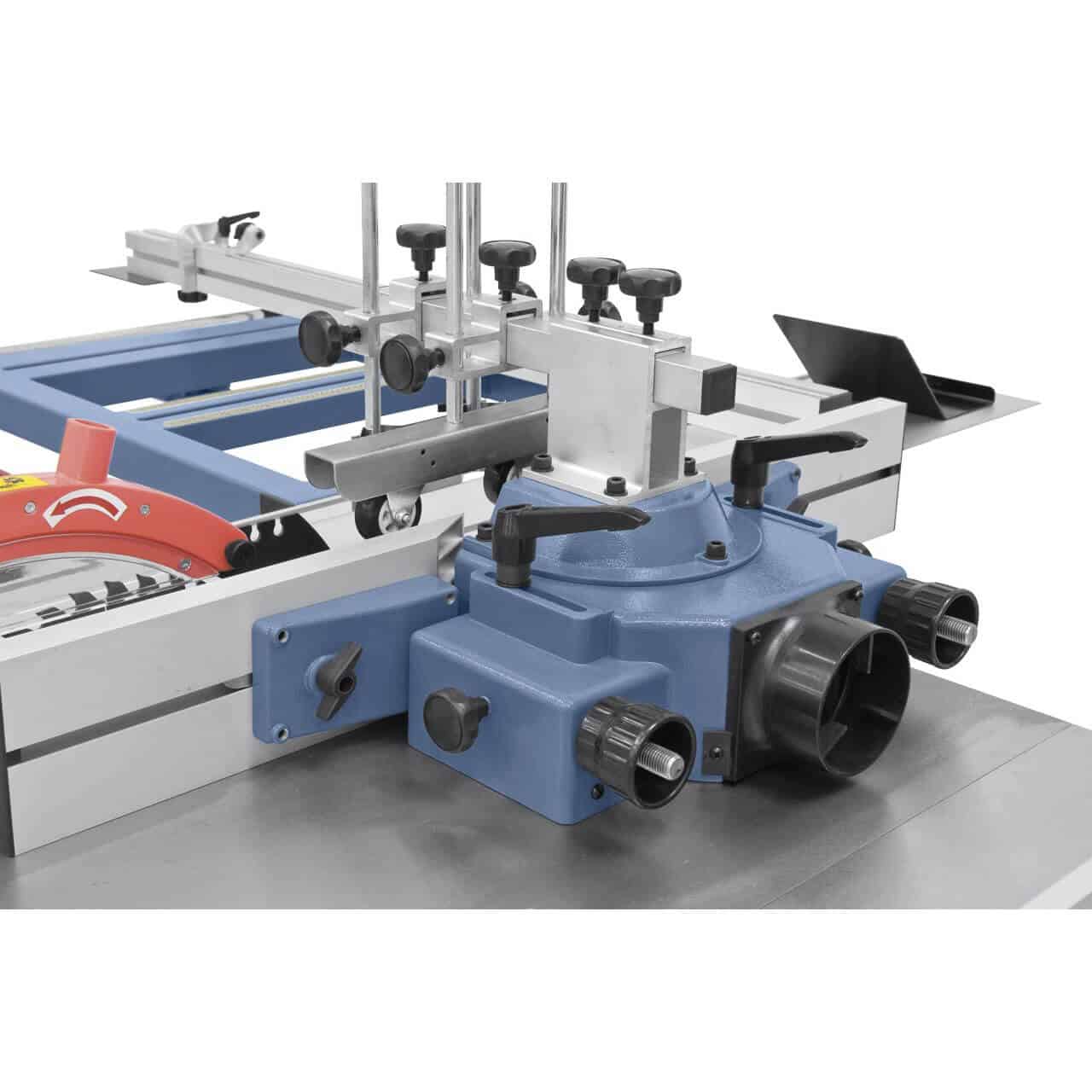

Spindel, Werkzeuge und Drehzahlen

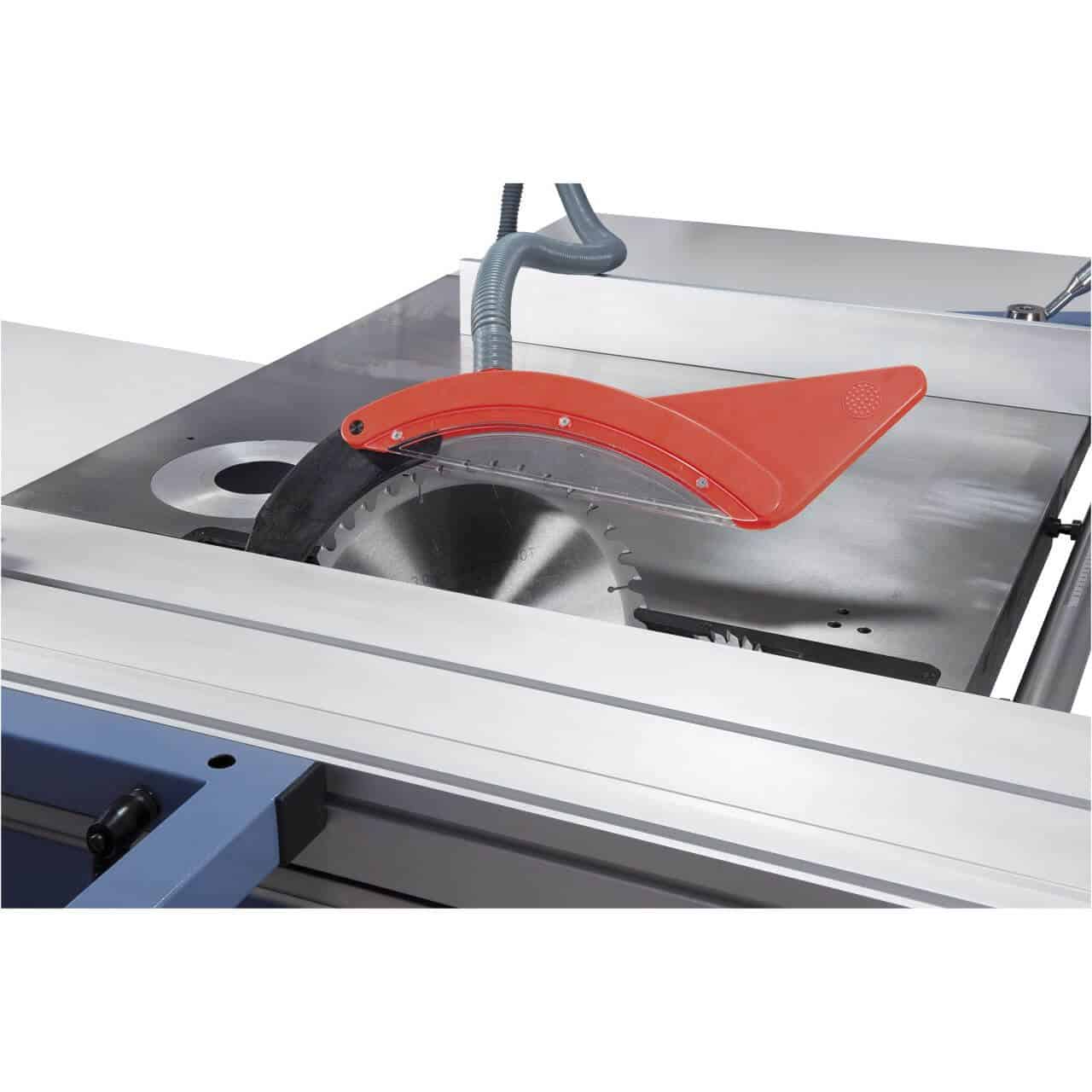

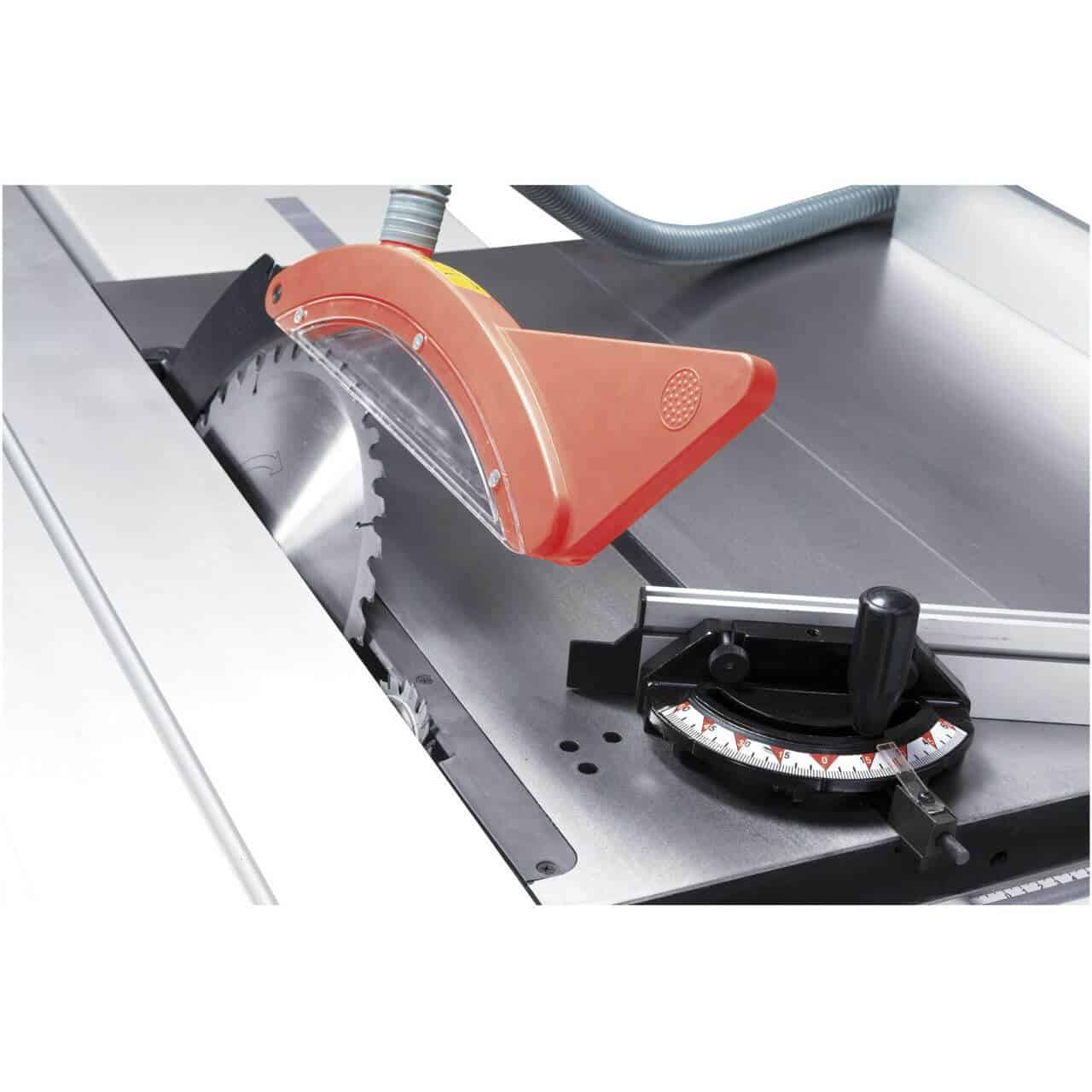

Sägeblattdurchmesser	315 x 30 mm
Drehzahl Hauptmesser	4500 U/min
Drehzahl Vorritzmesser	8500 U/min
Vorritzmesser	2–100 x 20 mm
Drehzahl	1800 / 3000 / 6000 / 9000 U/min

Tabelle, Abmessungen und Geometrie

Tabellenabmessungen	860 x 450 mm
Tischhöhe	850 mm
Tischverlängerung	500 x 310 mm
Tischvergrößerung	800 x 880 mm
Tischöffnungen	80 / 100 / 140 / 190 mm
Nutzbare Spindellänge	100 mm
Maschinenabmessungen	2000 x 3010 x 1250 mm
Gewicht	364 kg

Motor und Stromversorgung

HP)

Motorleistung S1	2,8 kW (3,8 PS)
Motorleistung S6	3,9 kW (5,3 PS)
Motorleistung S1	2,8 kW (3,8 PS)
Motorleistung S6	3,9 kW (5,3 PS)
Spannung	400 V

Weitere Spezifikationen

Vierkanttisch mit Rolle	750 x 580 mm
Schiebetisch	2000 x 270 mm
Auszug	Ø 100 mm
Wellendurchmesser	30 mm
Max. Werkzeugdurchmesser	180 mm (Profilierung) / 200 mm (Zapfen)

Häufig gestellte Fragen

Was kann die Maschine CSM 2000 - 400V leisten?

2-in-1-Kombinationsmaschine: Plattenausrichten mit einem Schiebetisch und Fräsen mit einer Schwenkspindel.

Die Kombination ermöglicht das Schneiden von Platten und das Profilieren von Kanten/Verbindungen an derselben Arbeitsstation und optimiert so Platzbedarf und Rüstzeiten. Typische Anwendungen: Möbelproduktion, Fensterrahmen, Parkett.

Welche Schlittenlänge bietet die Maschine?

Siehe „Schlittenlänge“ oder „Schlitten“ in der technischen Tabelle: typischerweise 1.600–2.000 mm.

Schlitten mit 1.600 mm Hub eignen sich für Türblätter und Flügel; Schlitten ab 2.000 mm Hub bearbeiten ganze MDF- oder Sperrholzplatten bis zu 2.050 mm Stärke.

Ist die Spindel der Fräsmaschine neigbar?

Professionelle Modelle verfügen über eine Spindel, die sich von 0° bis 45° neigen lässt, um Eckenprofile zu erstellen.

Die Neigefunktion ermöglicht das Erstellen von Fasen und Schrägen in einem Arbeitsgang. Die Spindeldrehzahl ist in der Regel in 3–4 Stufen einstellbar (3.000–8.000 U/min).

Welche Stromversorgung wird benötigt?

Die Modelle Bernardo CSM und PSM mit 1.600–2.000 mm benötigen 400 V Drehstrom und Motoren von 3 bis 5,5 kW.

Prüfen Sie die Kapazität Ihrer Drehstromleitung. Die kleineren Modelle (FK 250 F) sind auch als 230-V-Wechselstromversion für Labore ohne Drehstromanschluss erhältlich.

Wie viel wiegt das Gerät und wie viel Platz benötigt es?

Professionelle Modelle wiegen zwischen 400 und über 700 kg und benötigen eine Stellfläche, die der Länge des Schlittens plus 300–500 mm Wartungsraum auf jeder Seite entspricht.

Für Transport und Installation wird ein Gabelstapler empfohlen. Ein ebener, waagerechter Boden ist für die Präzision des Schiebewagens unerlässlich.
