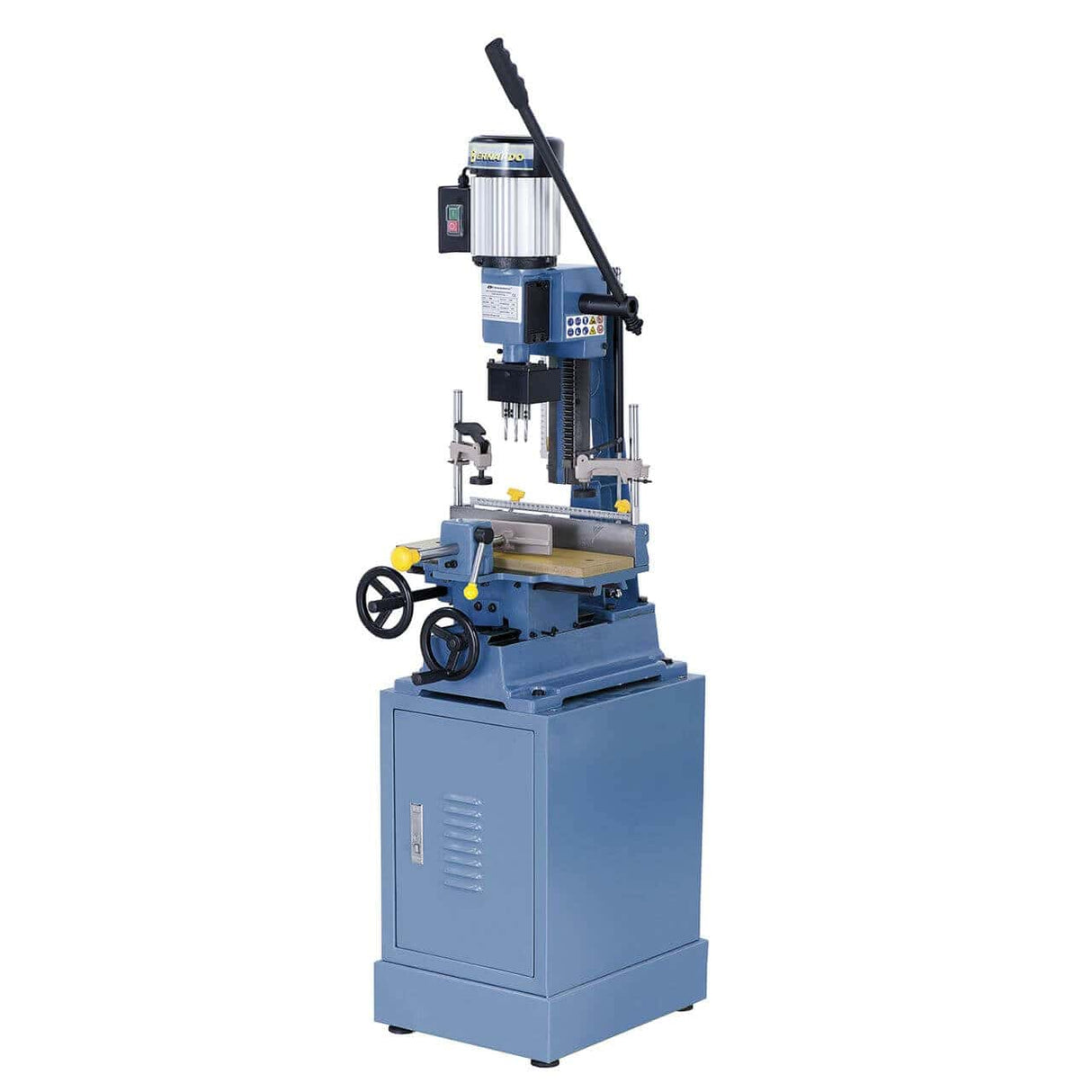

Bernardo HM 25 Zapfenschneidmaschine

Die Bernardo HM 25 ist eine Langlochfräsmaschine für den professionellen Einsatz mit einer Kapazität von 76 mm, einem 0,75 kW (1,0 PS) starken Motor und einem Gewicht von 100 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.

• Maximale Meißelgröße: 25,4 mm
• Spindelhub: 230 mm
• Maximale Zapfentiefe: 76 mm
• Maximale Werkstückhöhe: 200 mm
• Maximale Werkstückbreite: 145 mm
• Plattengröße: 400 x 150 mm

Wer verwendet die HM 25 und wofür?

Professionelle Schreiner und Möbelbauer verwenden die HM 25, um Zapfenlöcher für Türen, Fenster und Möbel herzustellen – mit präzisen Verbindungen an Quer- und Stützstreben.

Ihre Position im Bernardo-Sortiment

Die Bernardo HM 25 passt zu Die Bernardo-Reihe von Zapfenschneidmaschinen, die seit 2007 in Italien von Krollit vertrieben wird, umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.

Krollit Logistik und Support

Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die HM 25 geeignet?

Die HM 25 wird für folgende Berufsgruppen empfohlen:

• Professionelle Schreiner und Möbelbauer: Herstellung von Zapfenlöchern für Türen, Fenster und Möbel.
• Fensterrahmenhersteller: Bearbeitung von Querträgern und Pfosten mit präzisen Verbindungen.

Nicht geeignet für: Das Stemmen von Metall oder Kunststoff (Maschine speziell für Holz; andere Materialien erfordern eine andere Bearbeitung).

Arbeitskapazität

Spindelhub	230 mm
Maximale Zapfentiefe	76 mm
Maximale Werkstückbreite	145 mm

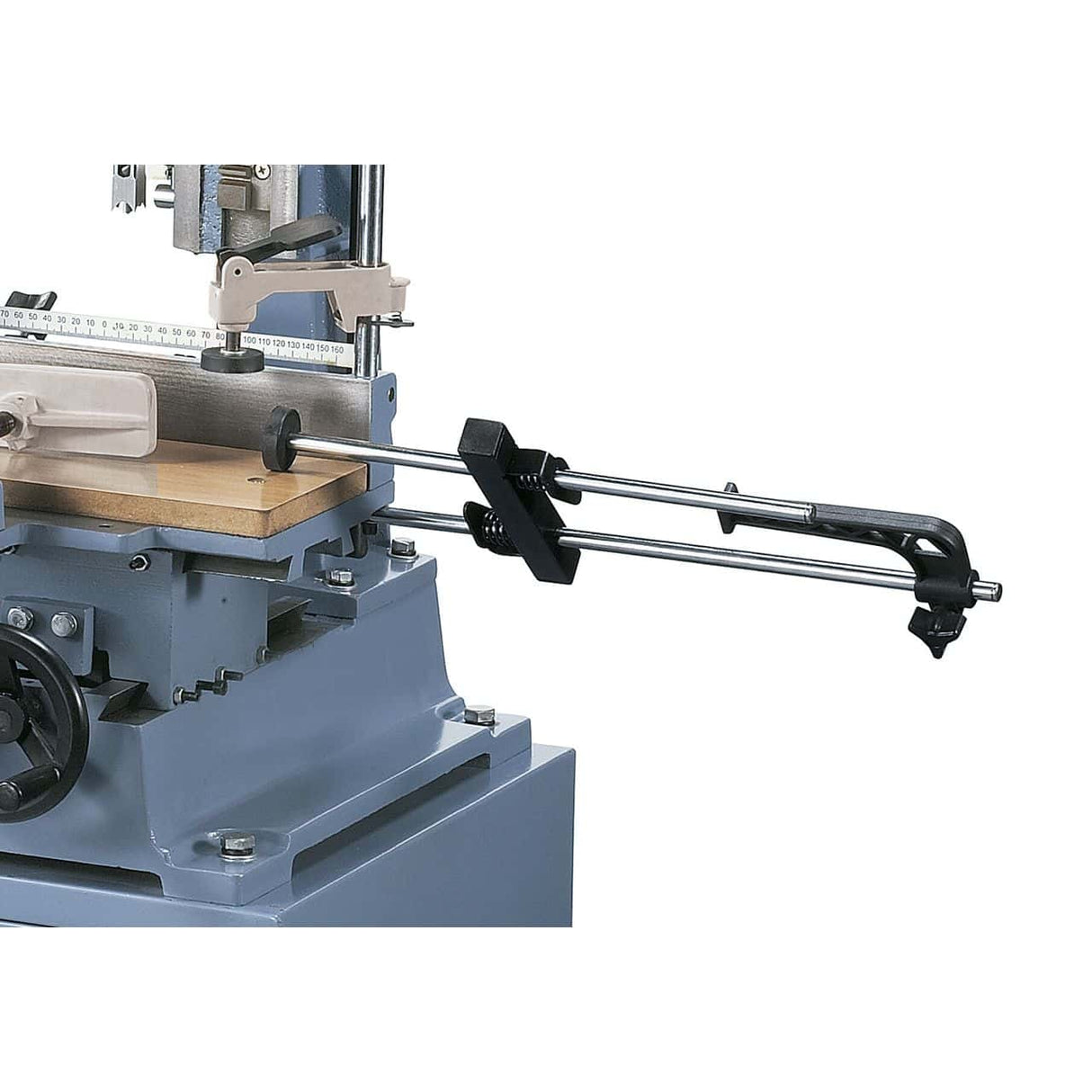

Tischverfahrweg (x/y)	175 / 150 mm

Tischabmessungen und Geometrie

Maximale Meißelgröße	25,4 mm
Maximale Werkstückhöhe	200 mm
Abmessungen	400 x 150 mm
Maschinenabmessungen (B x T x H)	430 x 610 x 1100 mm*
Gewicht	100 kg

Weitere Spezifikationen

Drehzahl	2850 U/min
Motor Leistung	0,75 kW (1,0 PS)
Spannung	230 V

Häufig gestellte Fragen

Was kann die HM 25?

Sie fertigt rechteckige Zapfenlöcher für Zapfenverbindungen in Massivholz, Sperrholz und Holzwerkstoffen.

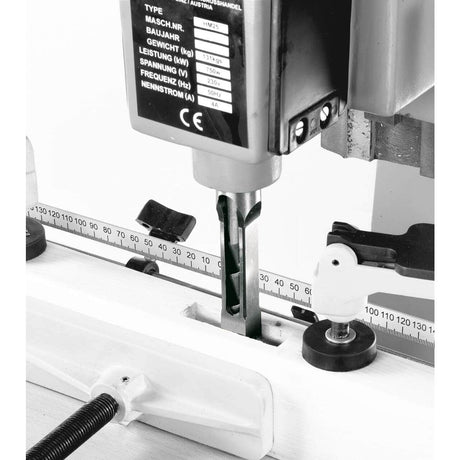

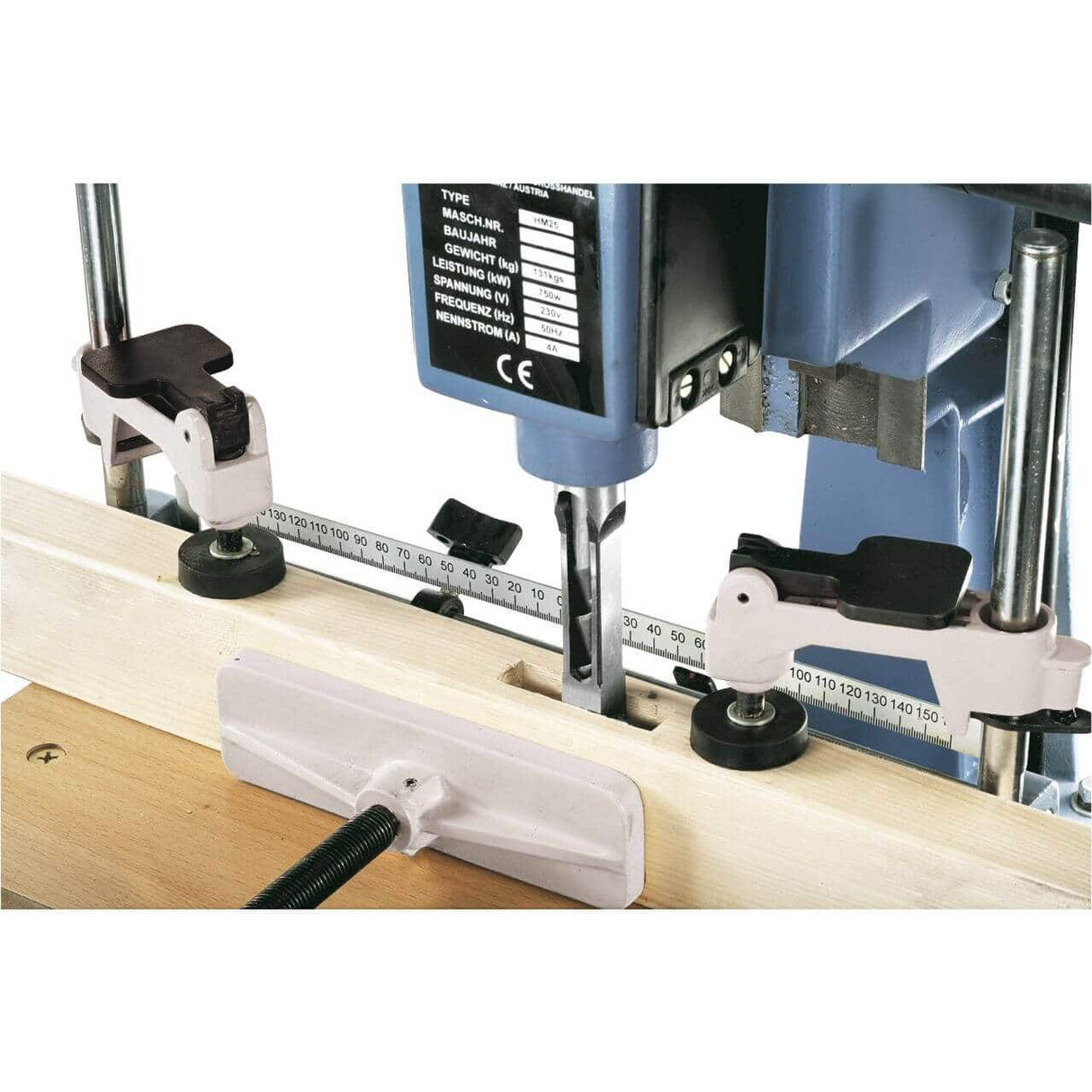

Mit den Bernardo HM Zapfenlochfräsen mit Vierkantmeißel können Sie direkt rechtwinklige Zapfenlöcher herstellen, ohne dass eine manuelle Nachbearbeitung erforderlich ist. Typische Anwendungsbereiche: Tür- und Fensterrahmen, Stühle, Möbel und Konstruktionen.

Welche Meißelgrößen werden unterstützt?

Typischerweise Meißel von 6 bis 25 mm Breite. Die technische Tabelle enthält Angaben zur „Bohrkapazität“ bzw. „Zapfenschneidkapazität“.

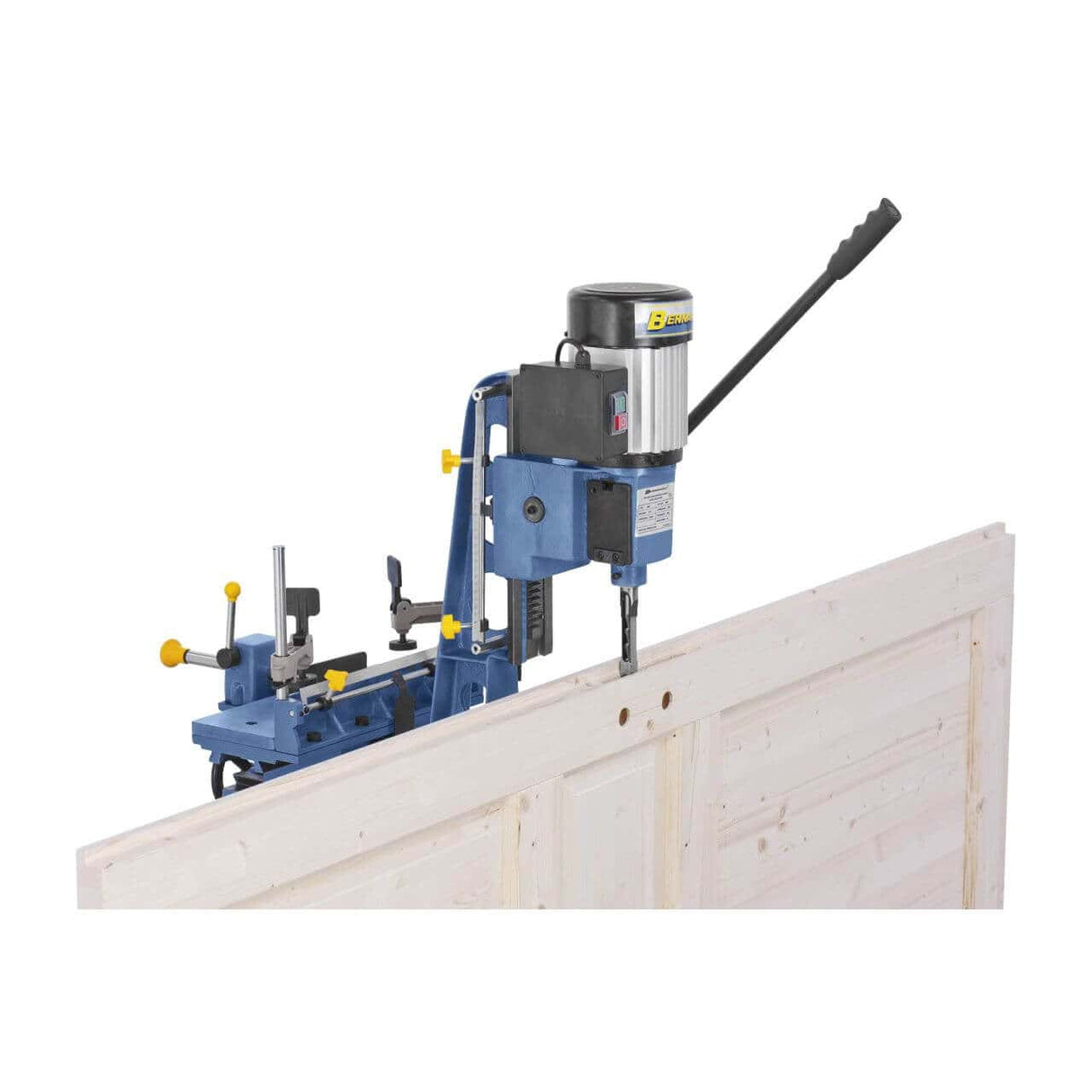

Bernardo HM-Meißel sind spezielle Zubehörteile mit zylindrischem Schaft und gehärteter Hohlspitze. Krollit liefert Original-Ersatzteile, die mit den Serien HM 12, HM 25 und HM 30 kompatibel sind. Details Ist der Fräskopf neigbar oder drehbar? Das hängt vom Modell ab: Die HM 25 hat einen um 180° drehbaren Fräskopf, während die HM 25 TOP einen um ±22,5° nach rechts/links neigbaren Fräskopf besitzt. Mit dem drehbaren Fräskopf können Sie große Werkstücke wie Türen und Rahmen von hinten bearbeiten. Der neigbare Fräskopf ermöglicht das Fräsen von Winkelbohrungen für schräge Konstruktionen. Details Welche Stromversorgung wird benötigt? Die Modelle HM 12, HM 25 und HM 30 sind mit einem 0,75-kW-Einphasenmotor (230 V) ausgestattet. Siehe „Spannung“ in der technischen Tabelle.

Dank des einphasigen Stromanschlusses eignen sich diese Zapfenschneidmaschinen für Werkstätten ohne Drehstromanschluss. Die Maschine benötigt jedoch einen separaten Fehlerstromschutz.

Wie viel wiegt die Maschine?

Siehe „Gewicht“ in der technischen Tabelle. Typischerweise 100 kg (HM 25) oder 110 kg (HM 25 TOP).

Das schwere Gusseisen sorgt für Stabilität beim Zapfenschneidvorgang, reduziert Vibrationen und verbessert die Genauigkeit. Für Transport und Installation wird ein hydraulischer Fahrwagen oder die Unterstützung durch einen zweiten Bediener empfohlen.
