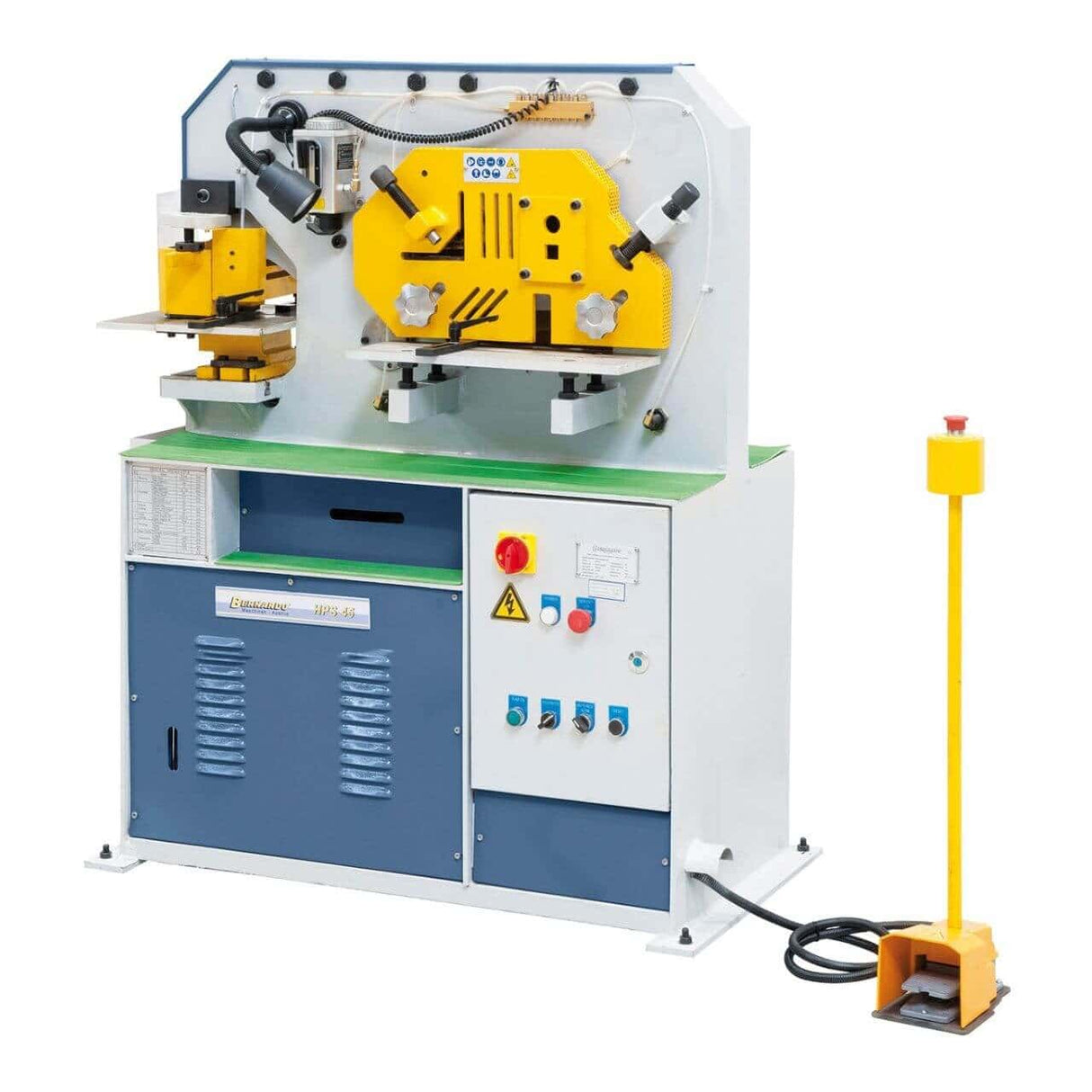

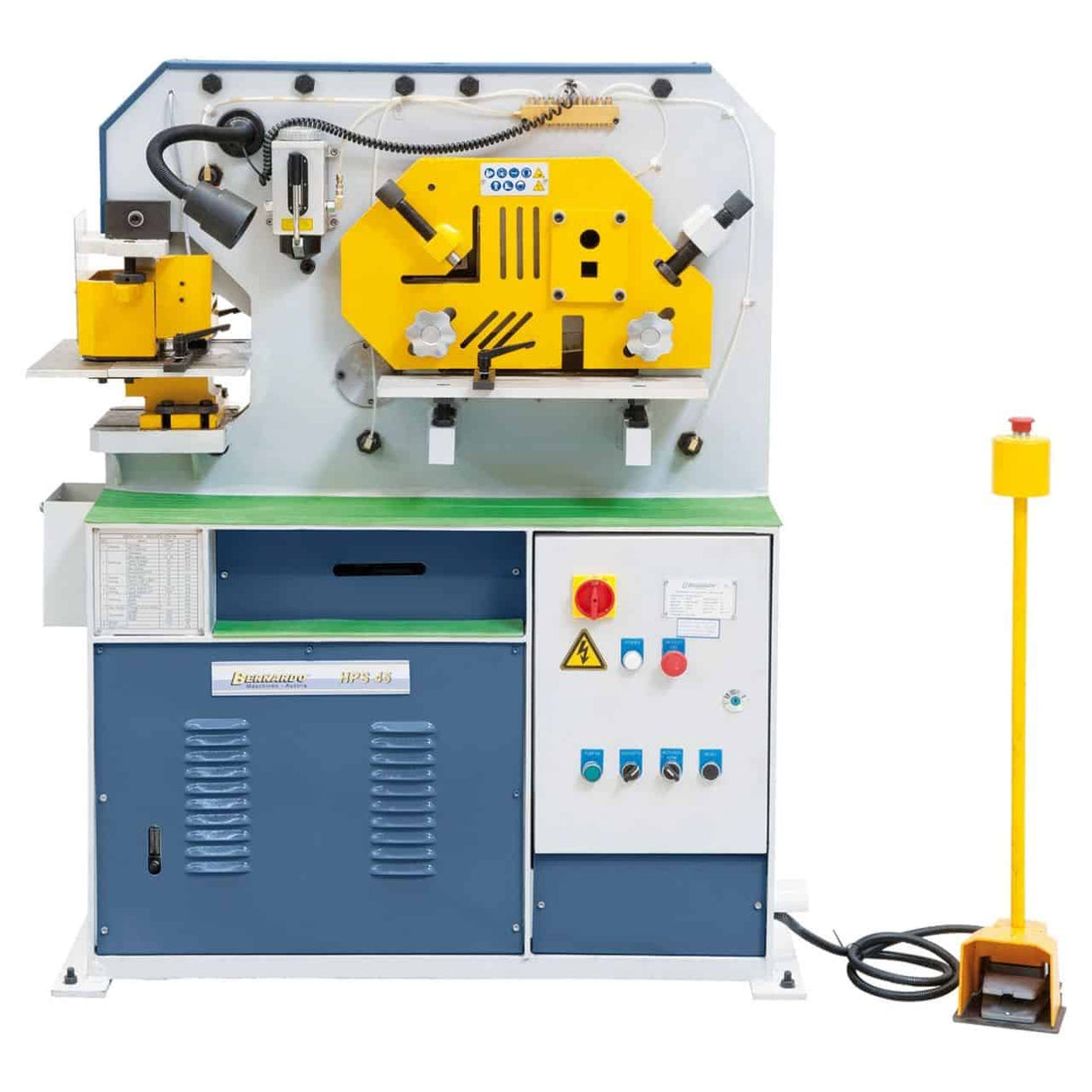

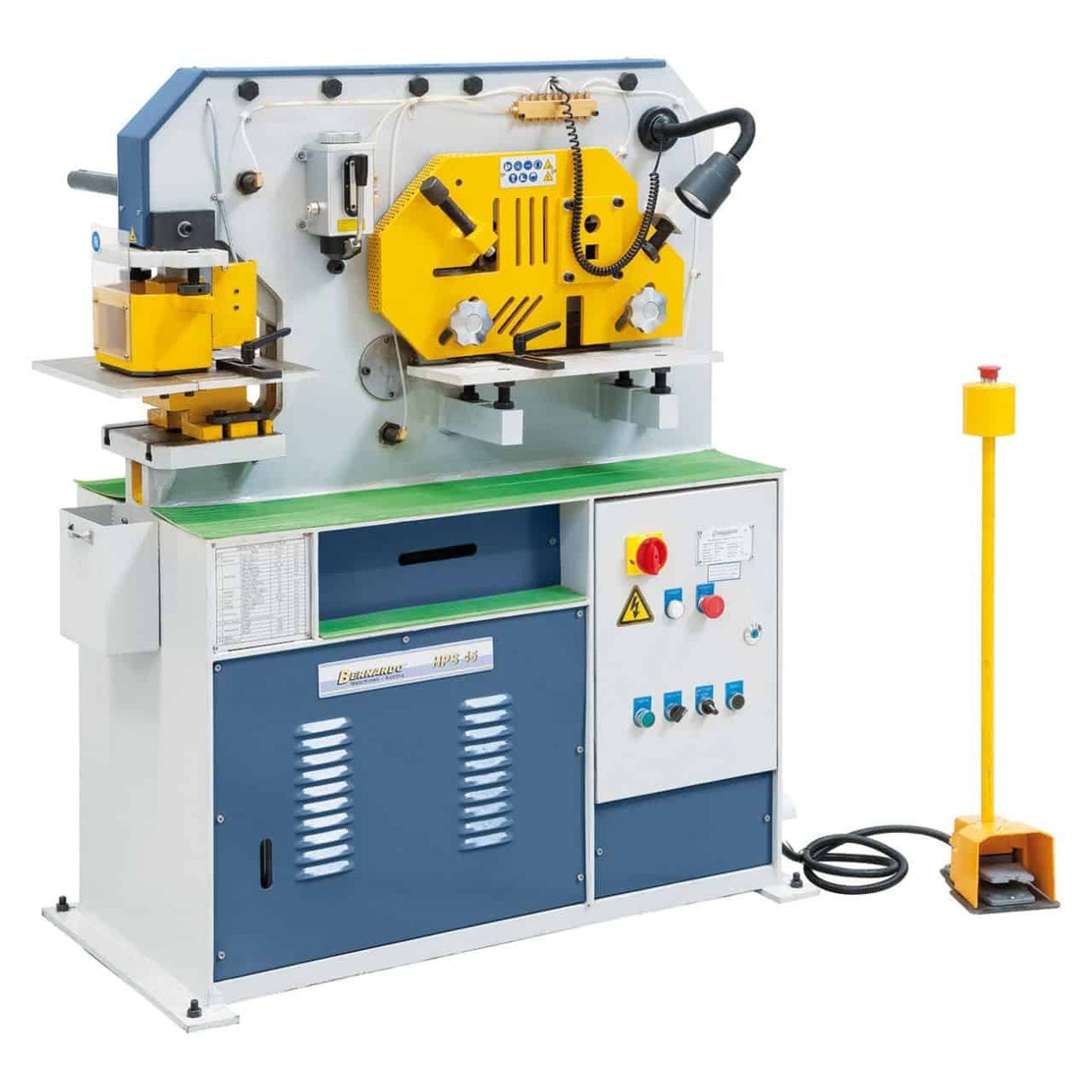

Bernardo HPS 45 Hydraulische Profilschere – 45 Tonnen, Multifunktion

Die hydraulische Profilschere Bernardo HPS 45 bietet eine Stanzkraft von 45 Tonnen, eine Bohrkapazität von Ø 22 mm bei 12 mm Dicke (erweiterbar auf Ø 40 mm mit Zubehör), das Schneiden von Flachstahl bis zu 12 × 330 mm, 90°-Winkelprofilen 100 × 100 × 10 mm, Rundstangen Ø 30 mm und Vierkantstangen 30 × 30 mm, einen 3-kW-Motor, 8 Hübe/min. Gewicht 1.000 kg. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.

• Stanzkraft: 45 Tonnen
• Standardbohrung: Ø 22 mm bei 12 mm Dicke
• Stahlblechschneiden: 12 × 330 mm
• Winkelprofilschneiden (90°): 100 × 100 × 10 mm
• Arbeitsstationen: Bohren, Blechschneiden, Profilschneiden, Stangenschneiden
• Motor: 3 kW – 400 V Drehstrom
• Gewicht: 1.000 kg

Wer nutzt die HPS 45 und wofür?

Die Bernardo HPS 45 ist die Einstiegs-Multifunktions-Hydraulikschere der HPS-Reihe und wurde für Werkstätten mit leichten Tischlerarbeiten entwickelt. Mit 45 Tonnen Stanzkraft und einer Bohrleistung von Ø 22 mm bei 12 mm Materialstärke deckt sie Standardaufgaben für Schmiede, Geländer-, Tor- und Leichtbauhersteller ab. Die vier integrierten Arbeitsstationen (Bohren, Blechschneiden, Profilschneiden und Stangenschneiden) ersetzen separate Scheren und Bohrer und bündeln so Aufgaben, für die sonst mehrere Werkzeuge nötig wären, in einem kompakten Gerät mit einem Gewicht von nur 1.000 kg. In Kundenwerkstätten wird Krollit von Kunstschmieden, Tischlereien, Instandhaltungsunternehmen und Betrieben eingesetzt, die hauptsächlich mit Baustahl bis zu 12 mm Stärke arbeiten.

Ihre Position im Bernardo-Sortiment

Im HPS-Sortiment ist die HPS 45 das Einstiegsmodell. Darüber rangiert die HPS 60 (60 Tonnen, 1.600 kg) für anspruchsvollere Arbeiten und die HPS 90 (90 Tonnen, 2.500 kg) für schwere industrielle Anwendungen. Die HPS 45 zeichnet sich durch ihr kompaktes Verhältnis von Leistung zu Volumen aus: Mit einem Eigengewicht von 1.000 kg und Abmessungen von 1.200 × 520 × 1.500 mm eignet sie sich ideal für Werkstätten, in denen die HPS 60 zu viel Platz beanspruchen würde. Die Bohrleistung von Ø 22 mm bei 12 mm deckt die meisten handwerklichen Anforderungen ab, ist aber für große industrielle Materialstärken nicht geeignet. Die Wahl zwischen HPS 45 und HPS 60 hängt von der maximal regelmäßig bearbeiteten Materialstärke ab: Bis 12 mm ist die HPS 45 optimal dimensioniert; Darüber hinaus empfiehlt sich die HPS 60.

Krollit Logistik und Support

Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage im Süden). Für eine Ladung von 1.000 kg ist zum Entladen ein geeignetes Hebezeug (Gabelstapler oder Kran) erforderlich. Bitte prüfen Sie vor der Lieferung die Zugänglichkeit Ihrer Werkstatt. Original Bernardo Ersatzklingen, Stempel, Matrizen und Zubehör sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Italienischer Kundendienst ist verfügbar.

Für wen ist die HPS 45 geeignet?

Profil	Kompatibilität	Grund
Leidenschaftlicher Hobbyist	Nicht empfohlen	Industriemaschine für den professionellen Einsatz. Kosten, Gewicht (1.000 kg) und der 400-V-Drehstromanschluss machen sie für gelegentliche Hobbyanwendungen ungeeignet.
Handwerkliche Schmiede / Leichte Tischlerei	Empfohlen	Vier Stationen in einer kompakten Maschine. Ausreichende Kapazität für Standardarbeiten an Geländern, Toren und leichten Stahlkonstruktionen bis zu 12 mm Dicke. Mit 1.000 kg ist sie die leichteste Maschine der HPS-Reihe.
Mittlere/Industrielle Tischlerei	Geeignet	Für regelmäßige Arbeiten an Materialstärken über 12 mm empfiehlt sich die HPS 60 mit 60 Tonnen Schließkraft. Die HPS 45 ist für den professionellen Einstiegsbereich ausgelegt und nicht für den täglichen industriellen Einsatz an dicken Werkstücken geeignet.

Nicht geeignet für: Bearbeitung von Bohrdicken über 12 mm im Standardmodus (siehe HPS 60); Winkelprofile über 100 × 100 × 10 mm bei 90° (HPS 60 oder HPS 90); Hochgeschwindigkeits-Serienfertigung mit Automatisierung (spezielle CNC-Scheren).

Stanzleistung

Spezifikation	Wert
Stanzkraft	45 Tonnen
Maximale Bohrdicke	12 mm
Standard-Lochdurchmesser	22 mm
Maximaler Lochdurchmesser (mit optionalem Zubehör)	40 mm
Hub	60 mm
Hübe/min (20 mm) Hub)	8 cpm
Cwan-Hals	200 mm

Schneidleistung für Flachstahl

Spezifikation	Wert
Max. Flachstahl	12 × 330 mm
Flachblattlänge	318 mm

Schneidkapazität für Winkelprofile

Angeben	Wert
90°-Eckprofile	100 × 100 × 10 mm
45°-Eckprofile	70 × 70 × 6 mm
U-/I-Profile (optional)	80 × 45 × 5 mm
T-Profile (optional)	100 × 100 × 10 mm

Stangenschneidkapazität

Angeben	Wert
Rundstangen	Ø 30 mm
Vierkantstangen	30 × 30 mm

Motor e Leistung

Angeben	Wert
Motorleistung	3 kW
Leistung	400 V – 50 Hz – Drehstrom

Abmessungen und Gewicht

Angeben	Wert
Maschinenabmessungen (L × B × H)	1.200 × 520 × 1.500 mm
Nettogewicht	1.000 kg

Arbeitshöhen

Spezifikation	Wert
Arbeitshöhe Stanzen	955 mm
Arbeitshöhe Blech	940 mm
Arbeitshöhe Stange	1.150 mm

Konformität

Spezifikation	Wert
Kennzeichnung	CE
Richtlinie	Maschinenrichtlinie 2006/42/EG

Standardausrüstung

• HPS 45 Hydraulische Schere mit integrierten Bedienstationen
• Bedienungs- und Wartungshandbuch
• Integriertes Standard-Sicherheitsset

Häufig gestellte Fragen

Was ist Was ist der Unterschied zwischen der HPS 45 und der HPS 60?

Die HPS 45 ist für Materialstärken bis 12 mm und Bohrungen mit Ø 22 mm ausgelegt; die HPS 60 kann Materialstärken bis 16 mm und Bohrungen mit Ø 25 mm verarbeiten. Kraft: 45 bzw. 60 Tonnen, Gewicht: 1.000 bzw. 1.600 kg.

Die Wahl hängt von der jeweiligen Anwendung ab. Für Kunstschmiede, die hauptsächlich mit Stahl bis 10–12 mm arbeiten, ist die HPS 45 die richtige Größe. Für Zimmerleute, die regelmäßig mit 14–16 mm starkem Stahl oder Winkelprofilen bis 125 × 125 × 12 mm arbeiten, ist die HPS 60 die logische Wahl. Der Preisunterschied ist erheblich: Bei gelegentlicher Anwendung auf dünneren Materialien ist die HPS 45 wirtschaftlich vorteilhafter.

Kann ich mit Zubehör bis zu Ø 40 mm bohren?

Ja, mit optionalen Stempeln und Matrizen erhöht sich die Bohrkapazität auf Ø 40 mm. Die bearbeitbare Materialstärke verringert sich proportional: Typischerweise werden Ø 35–40 mm bei einer Materialstärke von 6–8 mm erreicht.

Die Nennkapazität beträgt Ø 22 mm bei einer Materialstärke von 12 mm. Für Sonderbohrungen sind spezielle Stempel und Matrizen als optionales Zubehör erhältlich. Für Werkstätten, die regelmäßig große Bohrungen durchführen, empfiehlt es sich zu prüfen, ob die HPS 60 (Ø 25 mm Standard, Ø 50 mm mit Zubehör) besser geeignet ist. Original Bernardo Ersatzstempel und -matrizen sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet.

Funktioniert das Gerät an einem dreiphasigen Hausstromnetz (Unterverteilung in Wohnanlagen)?

Das hängt von der am Zähler verfügbaren Leistung ab. Der 3-kW-Motor benötigt idealerweise einen Industriestromzähler. An dreiphasigen Hausstromnetzen (typischerweise 6 kW) kann er zwar betrieben werden, jedoch mit Einschränkungen, wenn andere Maschinen gleichzeitig in Betrieb sind.

Die Spitzenstromaufnahme von 3 kW kann bei unterdimensionierten Zählern zu einer Auslösung des Leitungsschutzschalters führen. Für Werkstätten ohne Industriestromanschluss wird empfohlen, die Kompatibilität des Systems mit einem qualifizierten Elektriker abzuklären. Für den Dauerbetrieb mit hoher Intensität wird ein separater Gewerbe- oder Industriestromzähler empfohlen.

Wie viel Platz wird für die Aufstellung benötigt?

Die Abmessungen der Maschine betragen 1.200 × 520 × 1.500 mm. Für die Bearbeitung von Standardprofilen mit 6 Metern Länge ist eine Arbeitsfläche von mindestens 4 × 2,5 m erforderlich, mit seitlichem Zugang für lange Stangen.

Die Traglast von 1.000 kg erfordert einen stabilen Industrieboden, jedoch kein spezielles Fundament. Die HPS 45 ist das kompakteste Modell der HPS-Reihe und eignet sich dank ihrer Abmessungen von 1.200 × 520 mm für die Aufstellung in kleinen bis mittelgroßen Werkstätten. Die Arbeitshöhen von 940–1.150 mm sind ergonomisch für stehende Bediener.

Kann ich dieselbe Maschine für dünnes Blech verwenden?

Nein, die HPS 45 ist für flache und profilierte Metalle mit einer Dicke von 4–12 mm ausgelegt, wie sie typischerweise im Holzbau verwendet werden. Bei dünnem Blech (unter 3 mm) würde der Schnitt unsauber und gratig werden: Verwenden Sie hierfür eine spezielle Blechschere. Die Klingen der HPS 45 sind geometrisch für die typischen Materialstärken im leichten bis mittleren Holzbau optimiert. Bei dünnem Blech (1–2 mm) funktioniert die Maschine zwar, die Ergebnisse sind jedoch ästhetisch unbefriedigend. Für Werkstätten, die auch dünnes Blech verarbeiten, empfiehlt sich daher der Einsatz einer separaten Blechschere zusätzlich zur HPS 45.
