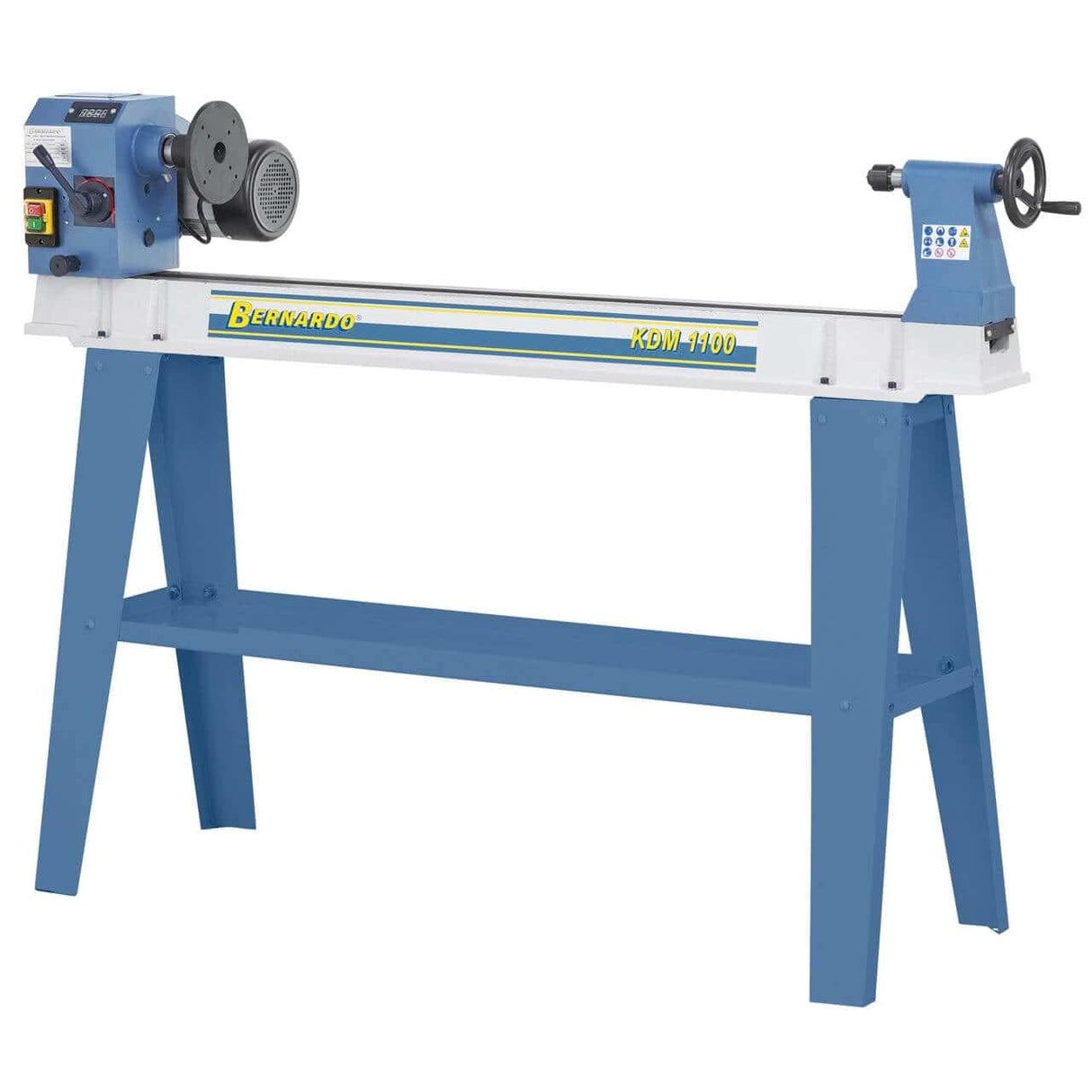

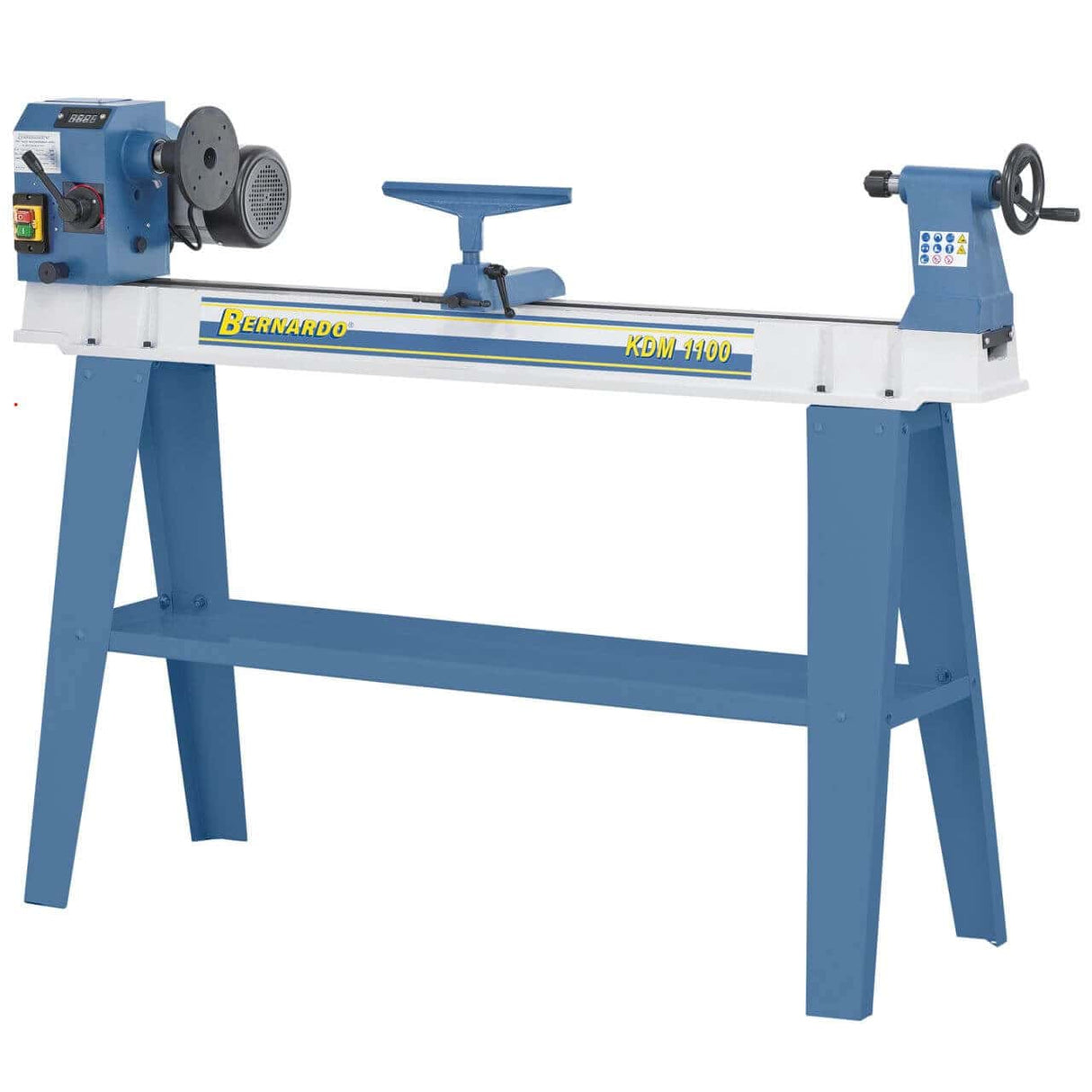

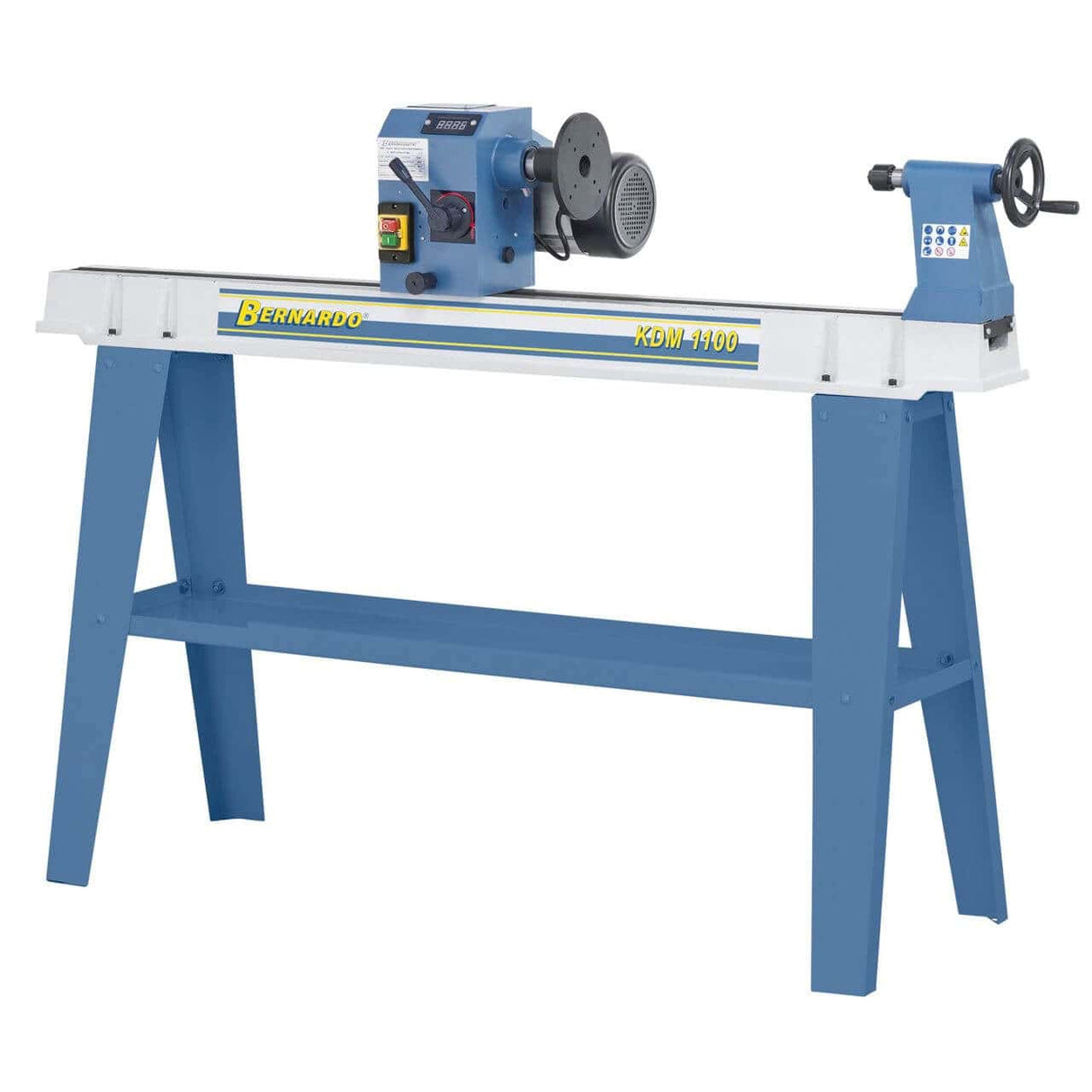

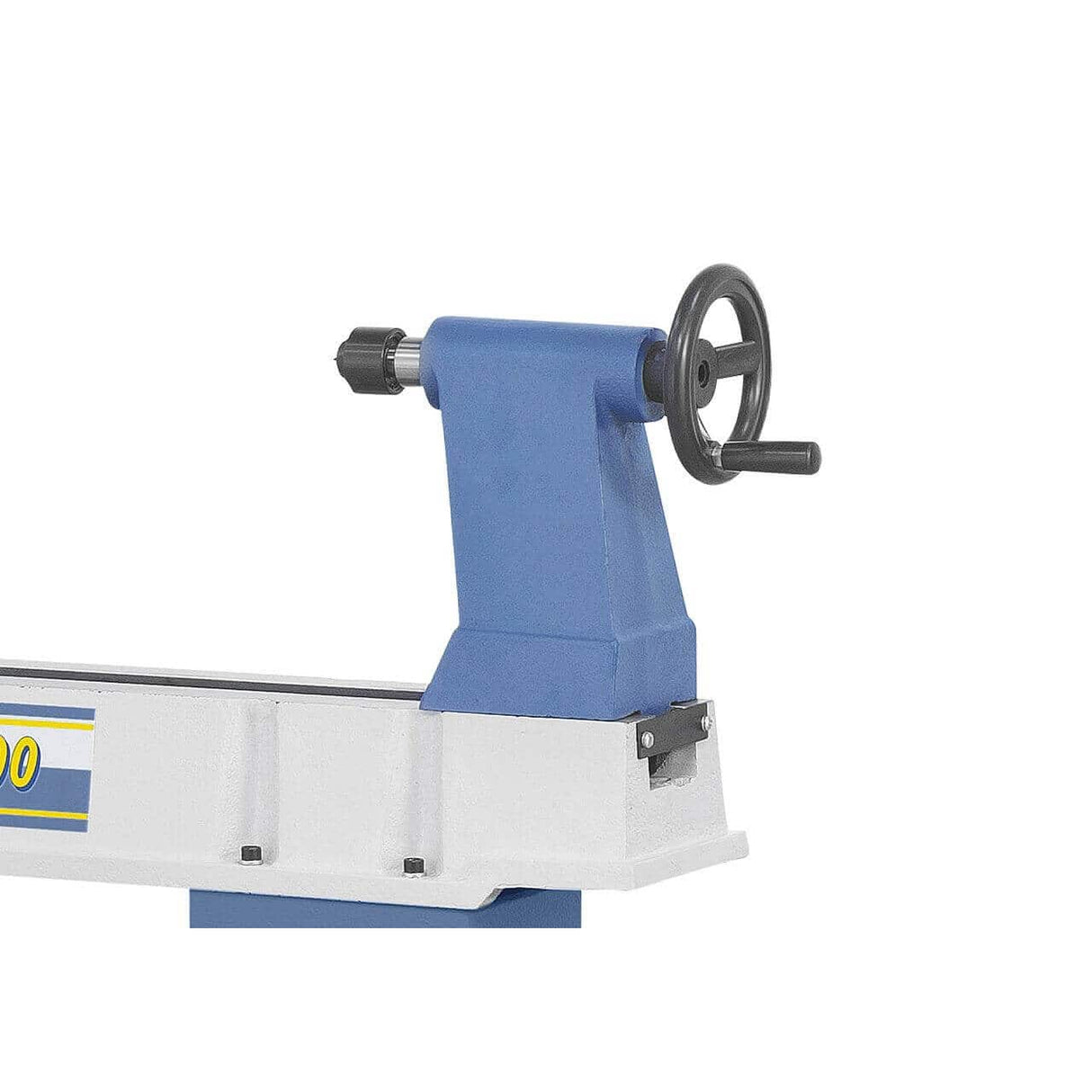

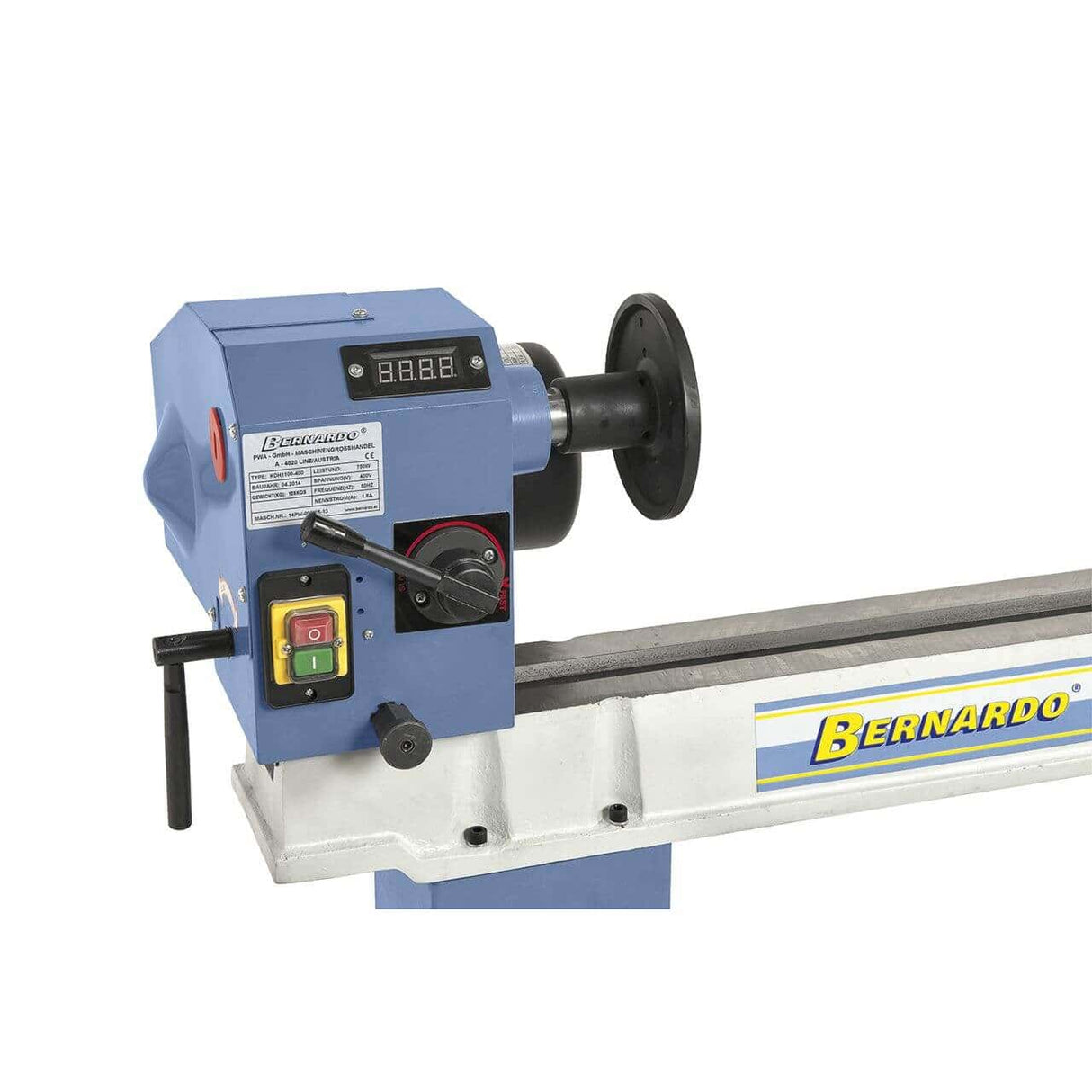

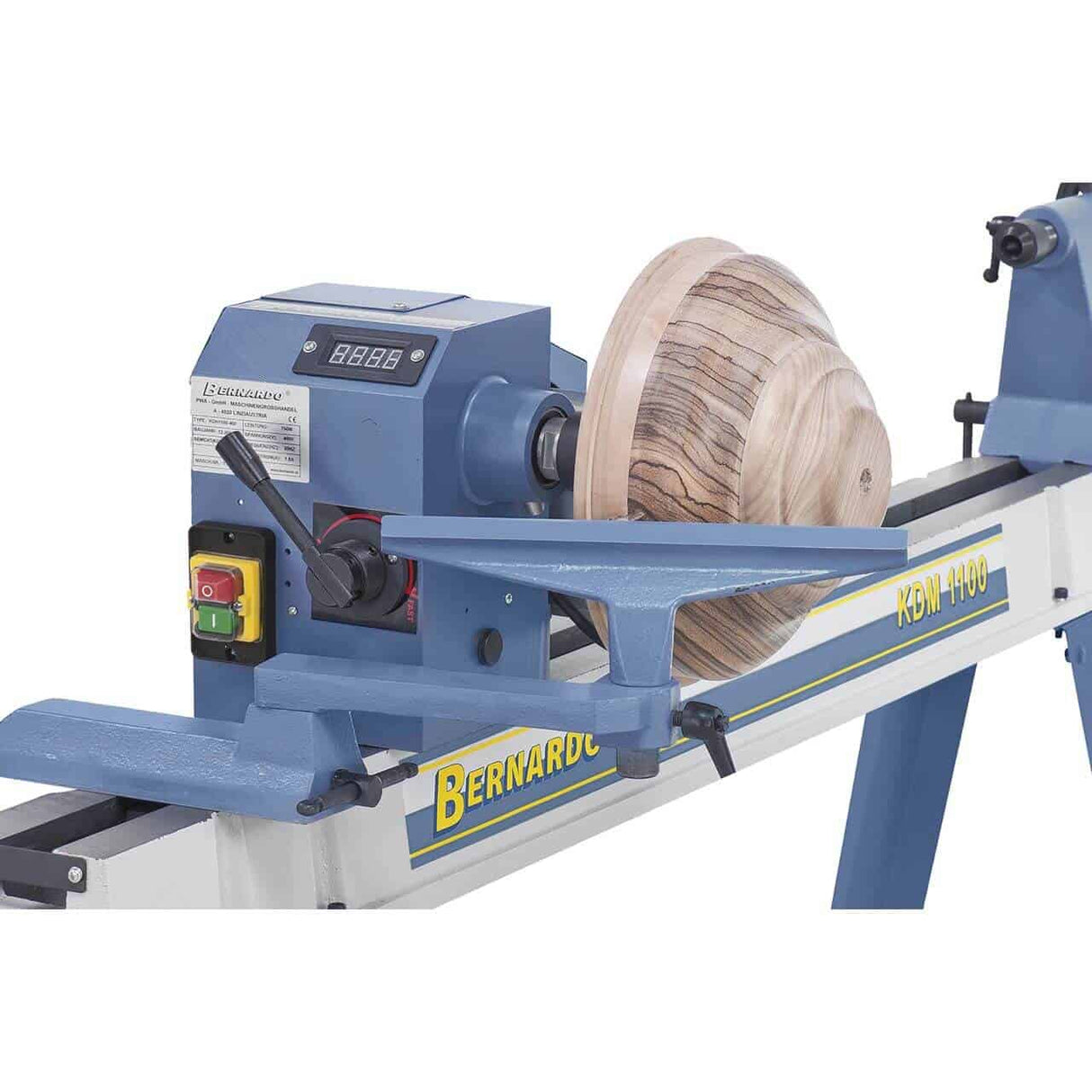

Bernardo KDM 1100 (400 V) Holz-Kopierdrehmaschine – Spitzenweite 1100 mm, Ø 370 mm am Bett, max. Kopiergröße 850 mm × Ø 160 mm, 0,75 kW 400-V-Drehstrommotor, Gewicht 92 kg

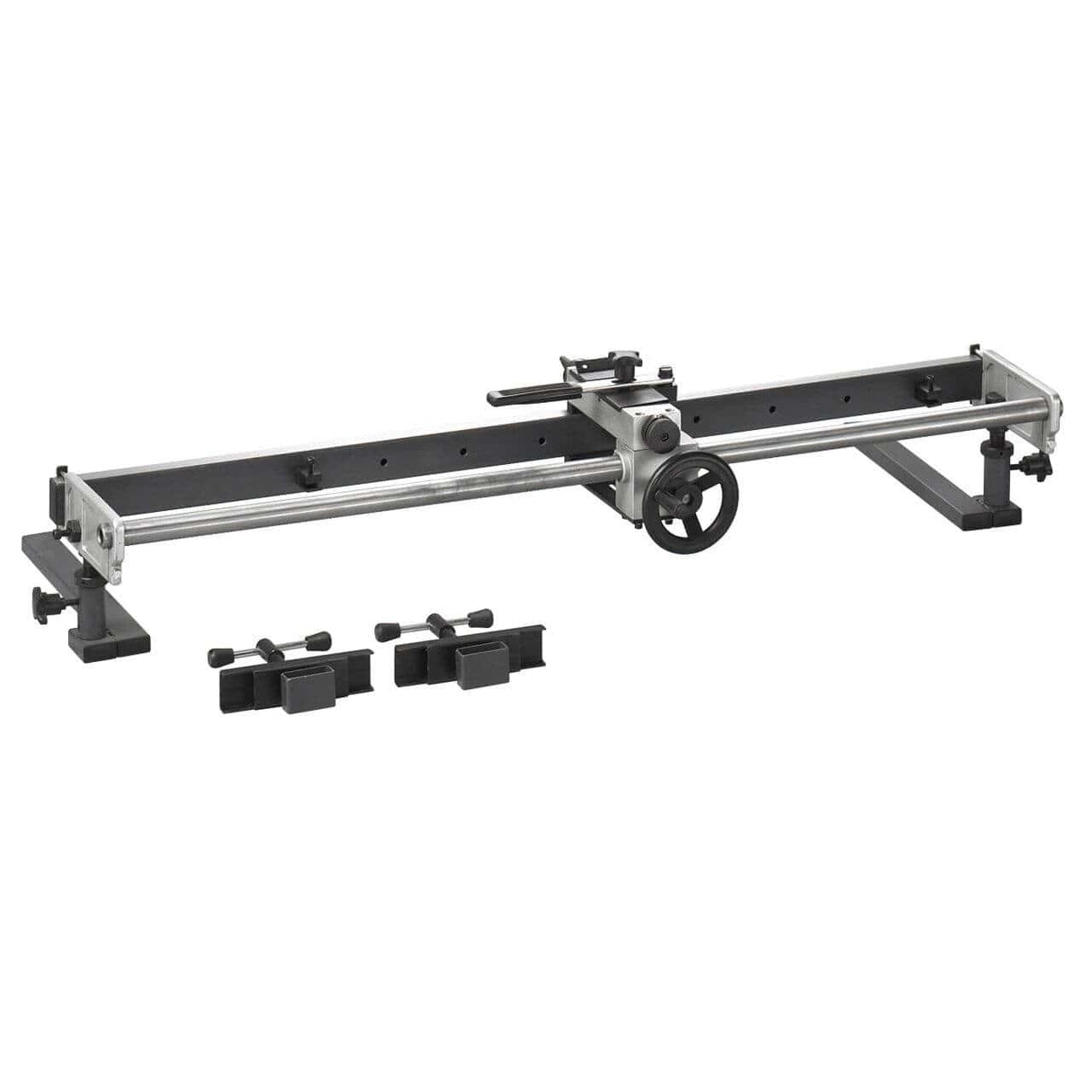

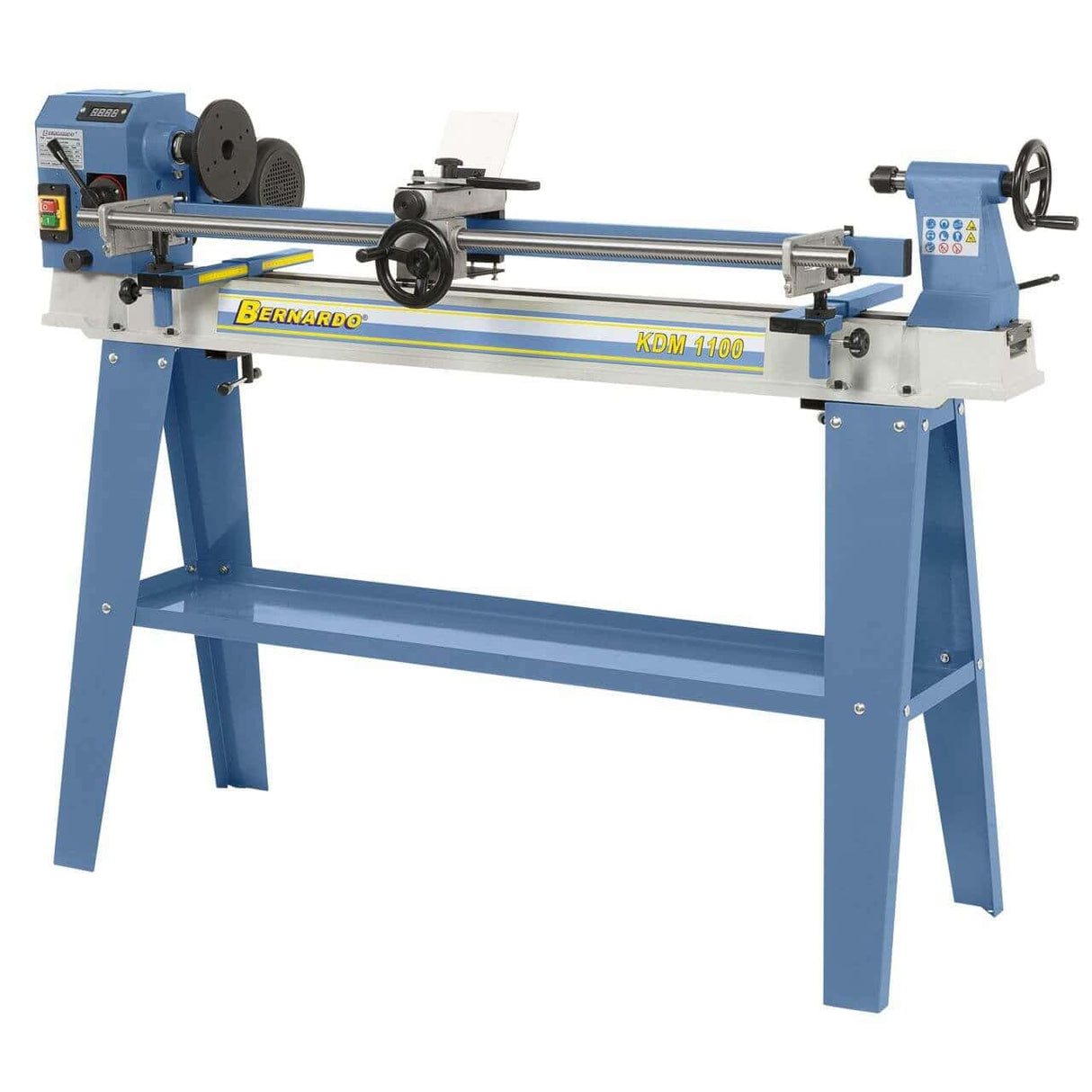

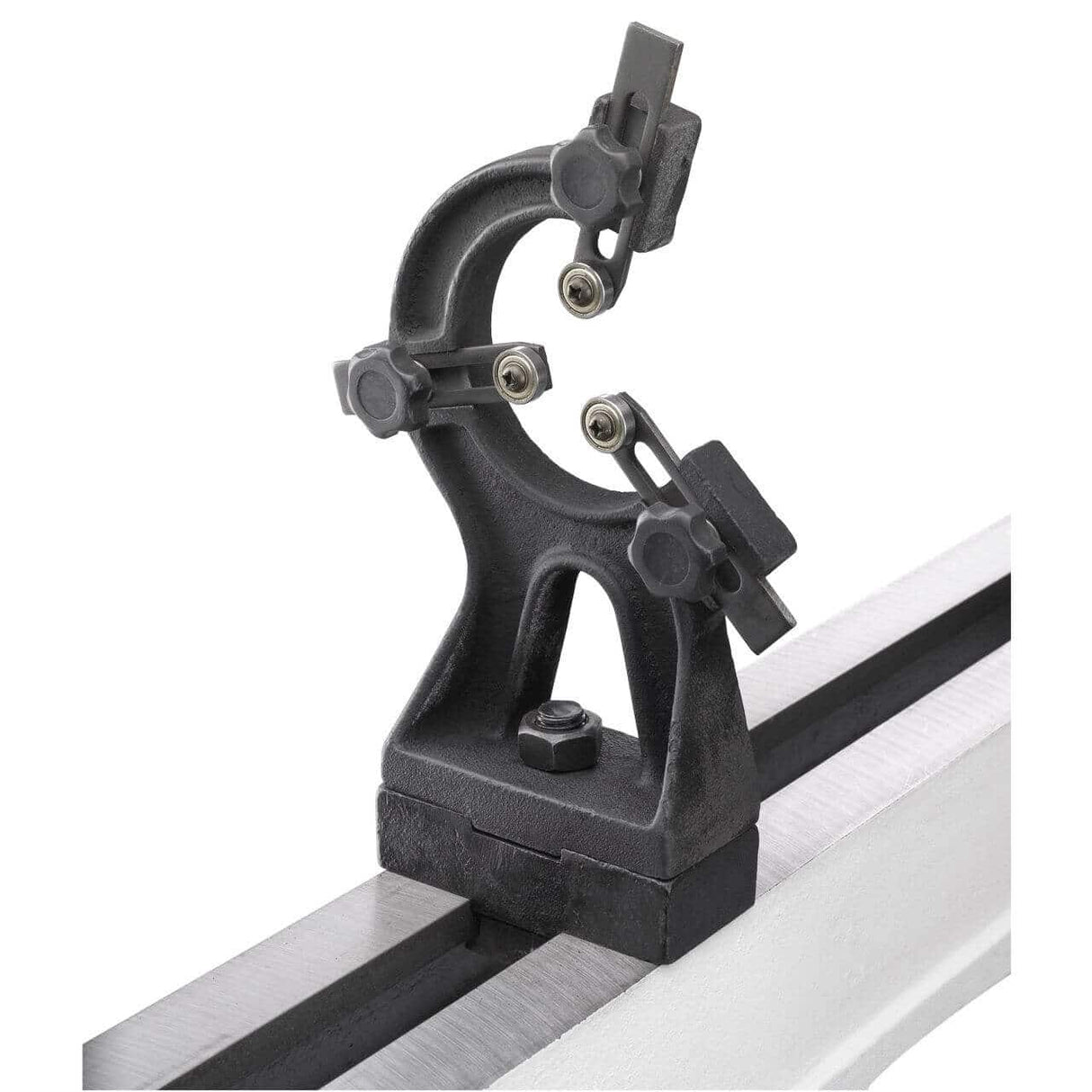

Die Kopiervorrichtung ist ein Pantografenmechanismus, mit dem Sie ein Profil (eine Holz-, Metall- oder Originalform) auf den Werkstückrohling übertragen können. Drechseln. Der Bediener führt einen Zeiger entlang des Schablonenprofils. Das mechanische System überträgt diese Bewegung auf das Schneidwerkzeug, das das Rohmaterial bearbeitet und die exakt gleiche Form reproduziert. Die KDM 1100 (400 V) verfügt über eine Kopierfunktion: max. Länge 850 mm, max. Durchmesser Ø 160 mm.

Praktischer Vorteil für die Serienfertigung: Ohne Kopierfunktion müsste jedes Teil manuell bearbeitet und das Profil kontinuierlich überprüft werden (z. B. mit Formlehren und Vergleichslinien). Mit der Kopierfunktion wird das erste Teil präzise bearbeitet, um die Schablone zu erstellen. Anschließend werden alle weiteren Teile in jeweils 30–90 Sekunden identisch repliziert. Bei Serien von 10–100 identischen Teilen (z. B. Stuhlbeine, Kerzenständer, Geländerpfosten) beträgt die Zeitersparnis 70–90 % im Vergleich zur manuellen Einzelbearbeitung. Die Kopiervorlagen können vom Bediener selbst (aus Holz oder Stahlblech) angefertigt oder bei Zubehörlieferanten für Kopierdrehmaschinen erworben werden.

Die Bernardo Kopierdrehmaschinen sind in drei Unterkategorien unterteilt: KDM (Einsteiger-/Mittelklasse, 68–92 kg, 0,55–0,75 kW Motor), KDH (Semi-Profi, 128 kg mit integriertem Untergestell, 0,75 kW Motor) und CL (Spitzenmodell, 218–228 kg mit 4-Gang-Schrittmotor und 1,1 kW Motor, 400 V Drehstrom). Die KDM 1100 (400 V) ist ein Modell der KDM-Kategorie: Einsteiger-/Mittelklasse für gelegentlichen bis mäßigen regelmäßigen Einsatz. Um das passende Modell auszuwählen, beachten Sie bitte: das erforderliche Gewicht und die Robustheit (gelegentlicher vs. Dauereinsatz), die Kopierkapazität (Länge/Durchmesser/Profiltiefe), die bevorzugte Getriebeart (stufenlos für variable Geschwindigkeiten oder Stufenschaltung für Stabilität unter Last) und die verfügbare Stromversorgung (230 V einphasig für Standardwerkstätten oder 400 V dreiphasig für Industriewerkstätten). Für die meisten Werkstätten mit regelmäßiger Produktion sind die KDM 1100 oder KDH 1100 ausreichend dimensioniert. Für die intensive professionelle Fertigung: die CL-Reihe.

Kopiervorlagen sind nicht standardmäßig enthalten: Die Maschine wird mit dem Kopiermechanismus (Pantographen) geliefert, jedoch müssen spezifische Vorlagen für jedes zu kopierende Profil separat angefertigt oder erworben werden.

Die Vorlagen können wie folgt hergestellt werden: vom Bediener selbst anhand von Zeichnungen oder Originalteilen (aus Hartholz für gelegentlichen Gebrauch oder aus Stahlblech oder Aluminium für den Dauereinsatz); von spezialisierten Anbietern von Kopierdrehmaschinenzubehör bezogen (Standardvorlagen für gängige Profile wie Stuhlbeine, Stützen, Pfosten); aus vorhandenen Originalteilen gewonnen, die direkt als Vorlagen verwendet werden. Für den Dauereinsatz empfiehlt es sich, die Vorlagen aus Stahlblech herzustellen: Sie sind langlebiger (Hunderte von Kopien ohne Verschleiß) und bieten eine gleichbleibende Präzision. Für gelegentlichen Gebrauch oder kleine Produktionsserien sind Hartholzschablonen ausreichend und wirtschaftlicher.

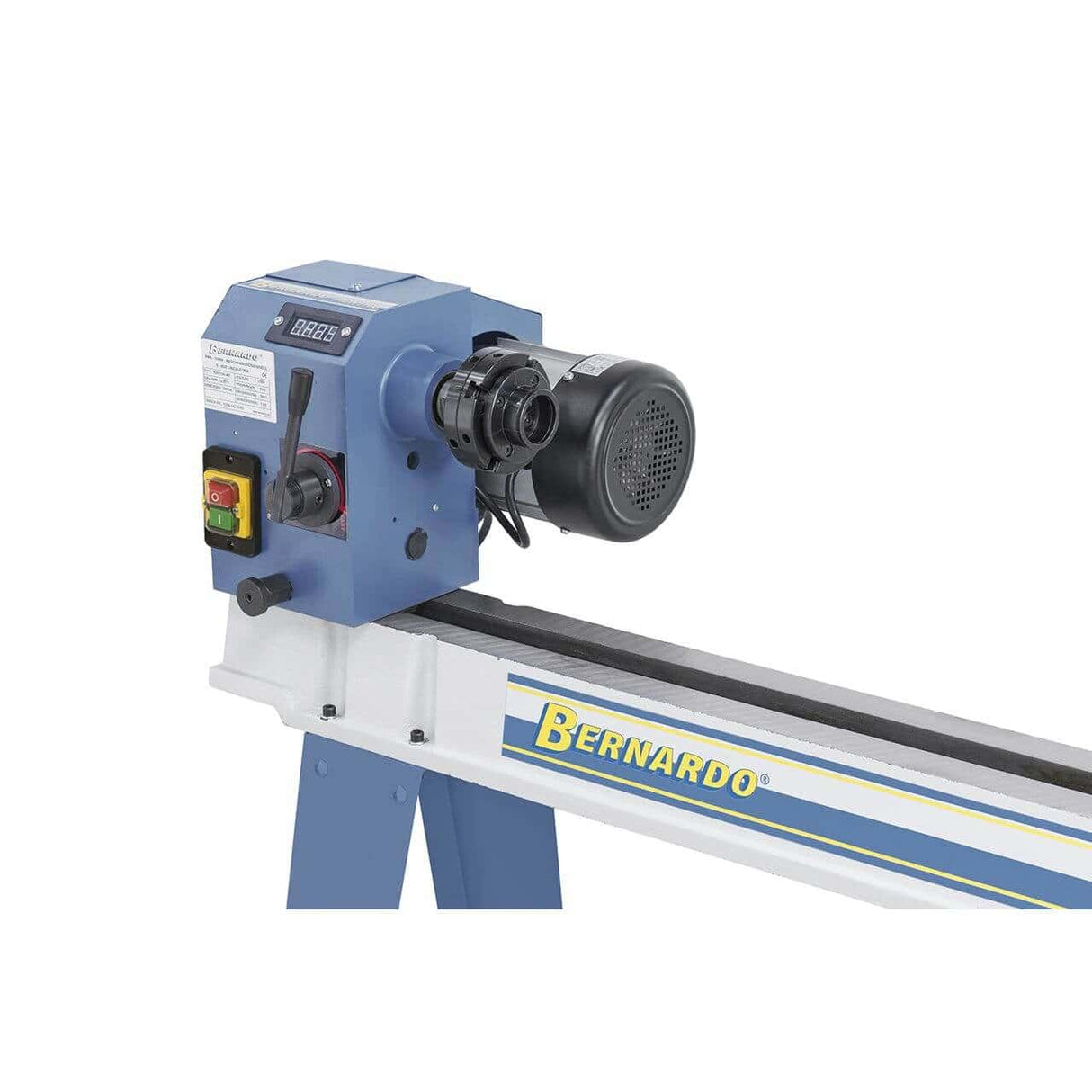

Die KDM 1100 (400 V) ist als duale 230-V-/400-V-Version erhältlich: Der Bediener kann bei der Installation die gewünschte Stromversorgung je nach vorhandener Stromversorgung in der Werkstatt auswählen.

Die 230-V-Einphasenversion ist für Standard-Handwerkswerkstätten ausgelegt; die 400-V-Drehstromversion ist für Werkstätten mit Industriestromanschluss vorgesehen. Die mechanischen Eigenschaften sind identisch; lediglich der Wirkungsgrad des Motors ändert sich (die Drehstromversion hat weniger Vibrationen und eine längere Lebensdauer unter Dauerlast). Zur Auswahl: Wenn in der Werkstatt ein 400-V-Drehstromanschluss vorhanden ist, verwenden Sie diesen. Wenn 230 V Wechselstrom für die meisten Bearbeitungsvorgänge ausreichen.

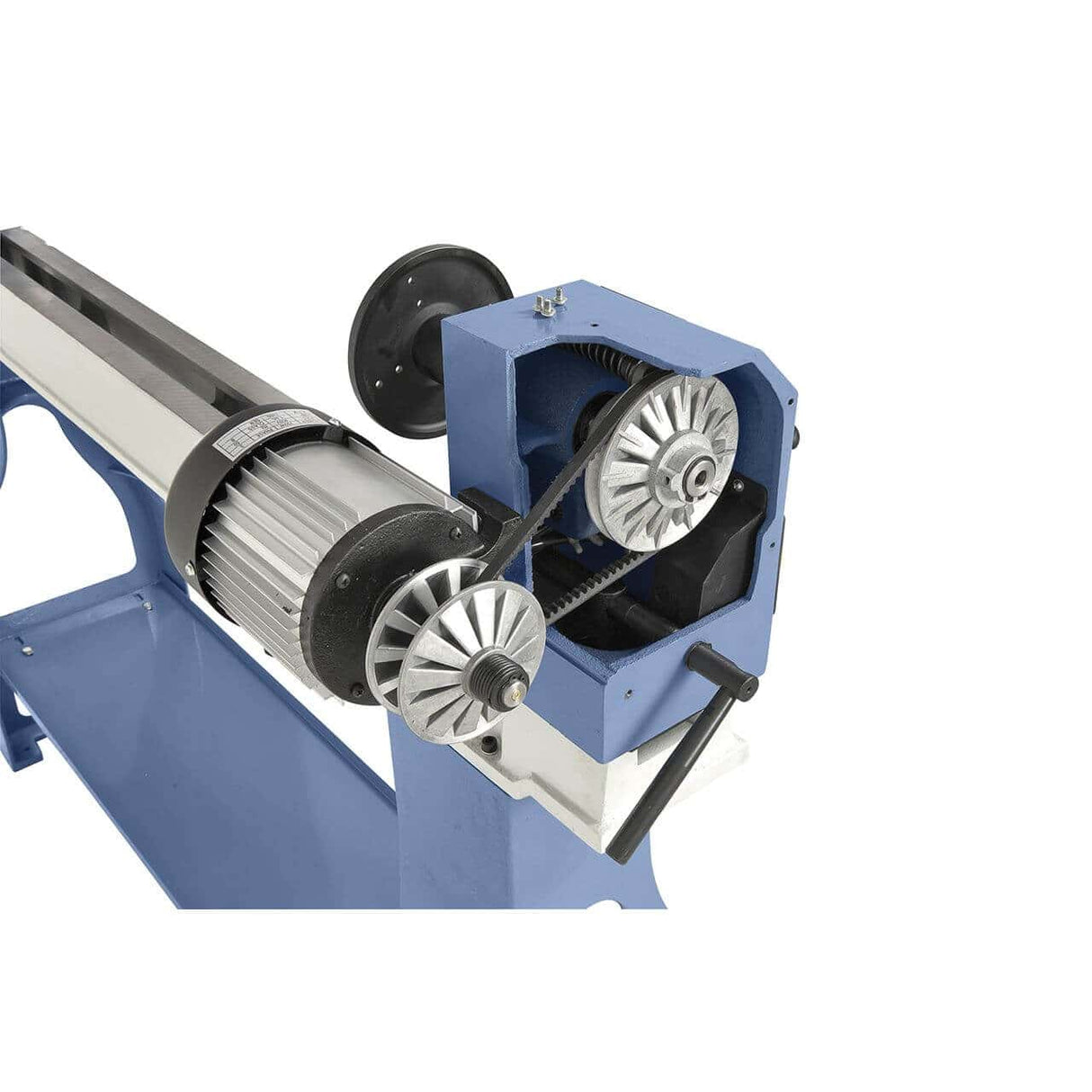

Zum Kopieren sind die empfohlenen Drehzahlen etwas niedriger als beim Freidrehen, da das Kopiersystem einen konstanteren Werkzeugvorschub erfordert: Weichhölzer (Kiefer, Tanne) und einfaches Kopieren 800–1.500 U/min; Harthölzer (Buche, Eiche, Nussbaum) und Standardkopieren 500–900 U/min; exotische Hölzer (Mahagoni, Palisander) oder komplexe Profile 400–700 U/min. Die KDM 1100 (400 V) deckt einen Bereich von 500–2.000 U/min ab (stufenlos einstellbar). Wichtig: Die optimale Schnittgeschwindigkeit hängt vom Werkstückdurchmesser (große Werkstücke erfordern niedrigere Schnittgeschwindigkeiten, um die lineare Schnittgeschwindigkeit zu begrenzen), der Profiltiefe (tiefe Profile erfordern niedrigere Schnittgeschwindigkeiten, um das vom Werkzeug benötigte Drehmoment zu begrenzen) und dem Werkzeugtyp ab (Standard-HSS-Werkzeuge bei mittleren Schnittgeschwindigkeiten, Hartmetallwerkzeuge bei höheren Schnittgeschwindigkeiten). Für die Serienfertigung empfiehlt es sich, die optimalen Schnittgeschwindigkeiten für jede Holz-Profil-Kombination in einem Arbeitsblatt zu dokumentieren.
