Bernardo KF 20 Bohr- und Fräsmaschine – 230 V

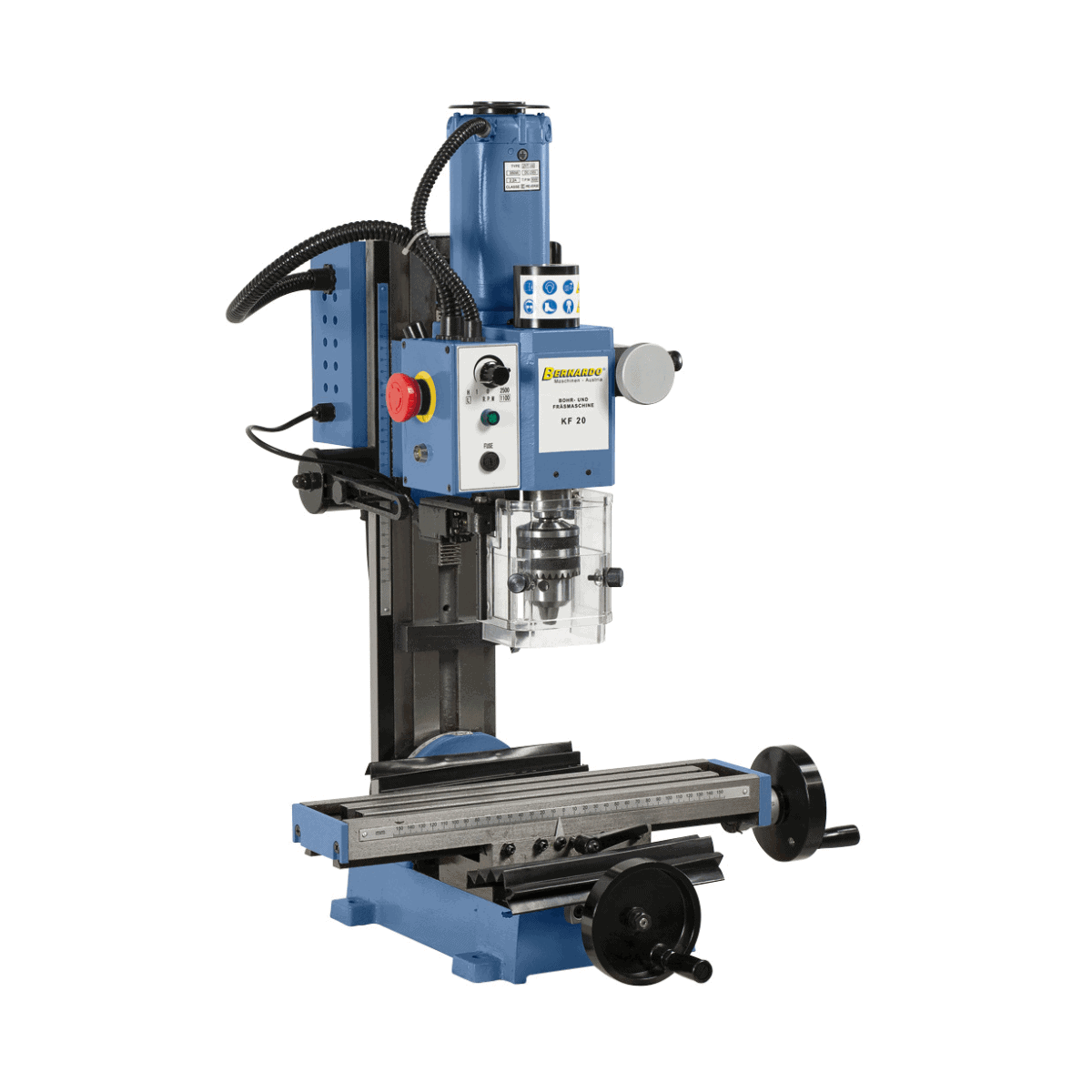

Die Bernardo KF 20 ist eine kompakte Kombinationsmaschine aus Bohr- und Fräsmaschine, die speziell für anspruchsvolle Hobbybastler, Modellbauer und kleine Werkstätten entwickelt wurde. Mit einer Bohrleistung von bis zu 13 mm in Stahl und einer Planfräsleistung von bis zu 30 mm vereint sie Vielseitigkeit und Präzision in einer einzigen Maschine.

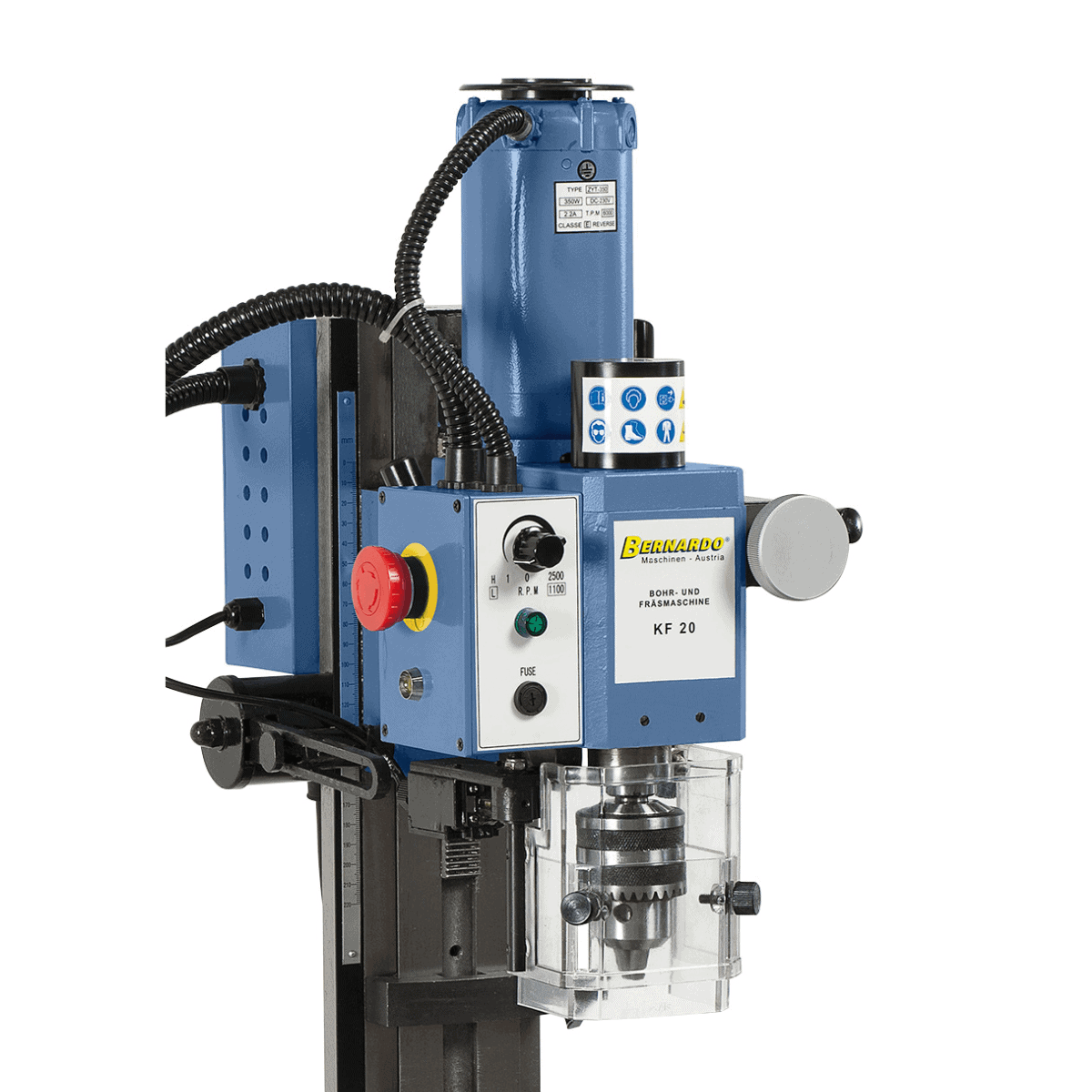

Die Spindeldrehzahl ist stufenlos in zwei Bereichen (0–1000 / 0–2500 U/min) einstellbar und ermöglicht so eine optimale Anpassung an Material und Bearbeitungsart. Der Werkzeughalter MK 3, der robuste 385 × 90 mm Tisch und der Verfahrweg von 235 × 100 mm ermöglichen die präzise Bearbeitung auch komplexer Werkstücke. Der um –45° bis +45° drehbare Spindelkopf erhöht die Flexibilität im Betrieb zusätzlich.
Mit einem 0,35 kW (S1) Motor und einer Ausgangsleistung von bis zu 0,55 kW (S6) garantiert die KF 20 zuverlässige Leistung bei kompakten Abmessungen und einem geringen Gewicht von ca. 50 kg – ideal für Labore und Werkstätten mit begrenztem Platzangebot.
Hauptmerkmale
Bohrleistung in Stahl bis 13 mm
Planfräsen bis 30 mm, mit Schaft bis 16 mm
Stufenlose Drehzahlregelung (0–1000 / 0–2500 U/min)
Spindelaufnahme MK 3

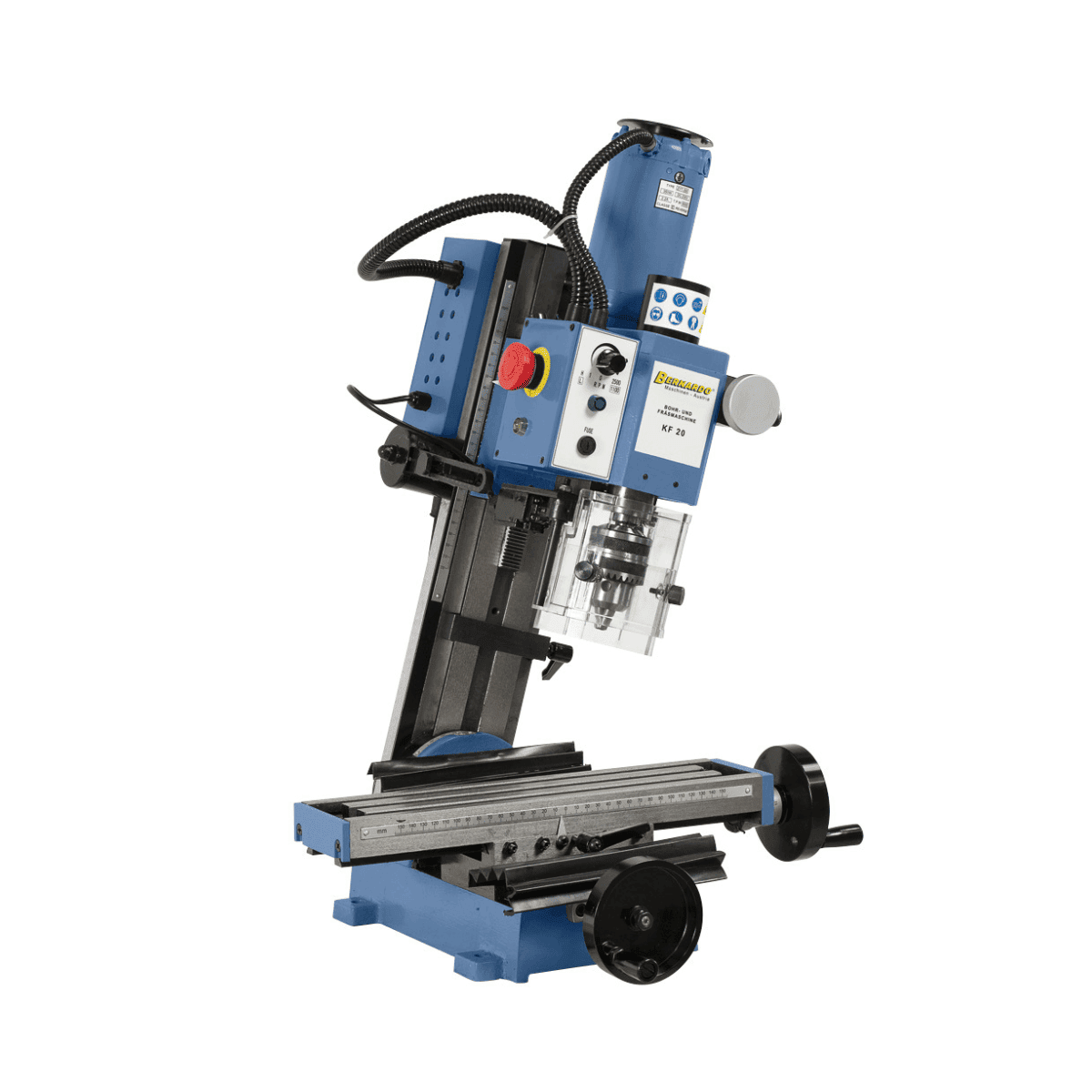

Spindelkopf von –45° bis +45° drehbar für Winkelbearbeitung

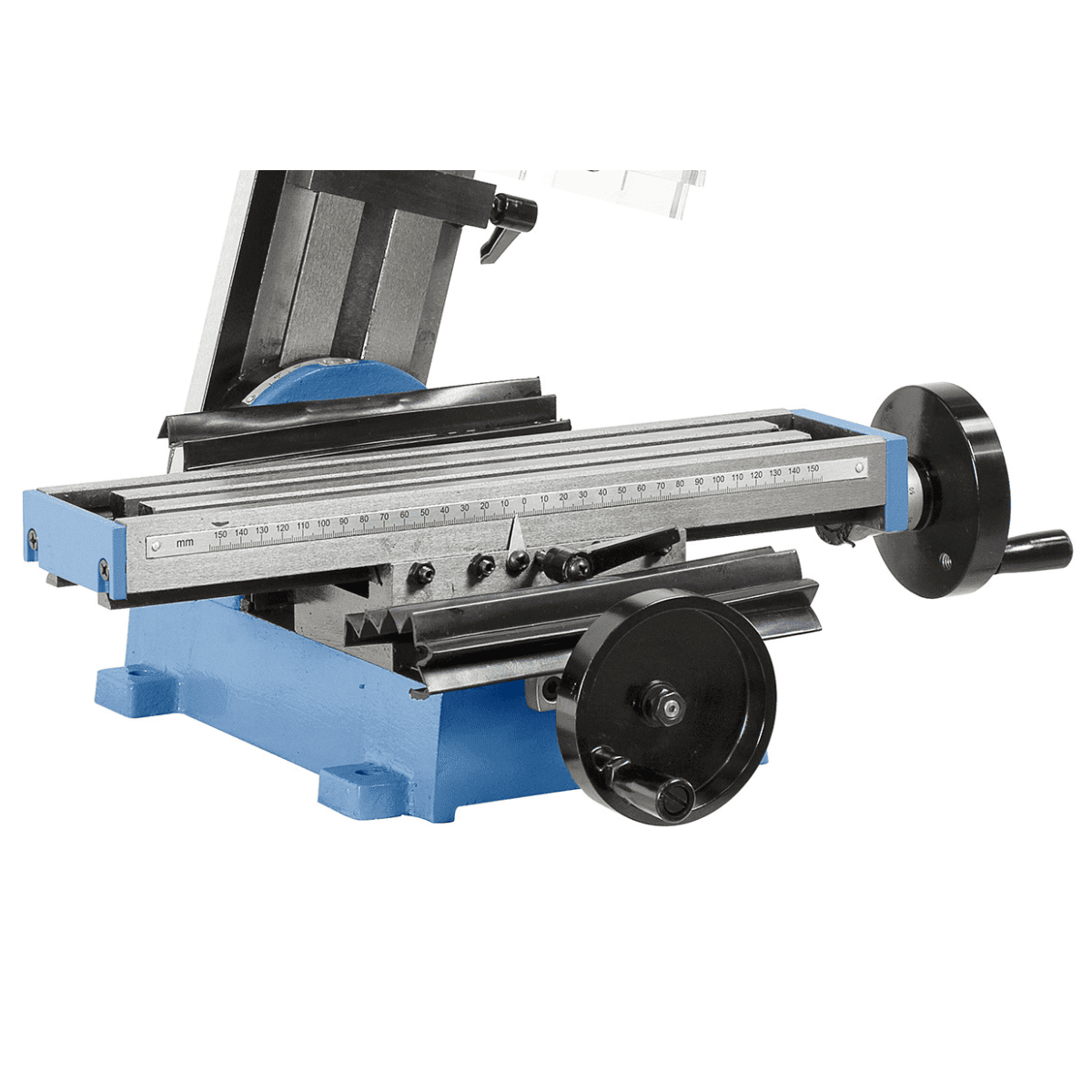

Robuster 385 × 90 mm Tisch mit 235 × 100 mm Verfahrweg
Motor 0,35 kW (S1) – 0,55 kW (S6) 230 V
Kompakte Bauweise mit einem Gewicht von ca. 50 kg
Technische Daten
| Merkmale | Werte |
|---|---|
| Bohrkapazität in Stahl | 13 mm |
| Max. Durchmesser des Planfräsers | 30 mm |
| Max. Schaftfräser | 16 mm |
| Armlänge | 165 mm |
| Abstand Spindel/Tisch | 100 – 290 mm |
| Spindeldrehzahl (L) | 0 – 1000 U/min |
| Spindeldrehzahl (H) | 0 – 2500 U/min |
| Spindelaufnahme | MK 3 |
| Tischabmessungen | 385 × 90 mm |
| Verfahrwege (X / Y) | 235 / 100 mm |
| Drehbarer Fräskopf | –45° bis +45° |
| Höhenverstellung des Fräskopfs | 190 mm |
| T-Nutgröße | 12 mm |
| Motorleistung (S1 100 %) | 0,35 kW / 230 V |
| Motorleistung (S6 40 %) | 0,55 kW / 230 V |
| Maschinenabmessungen (B × T × H) | 510 × 550 × 760 mm |
| Gewicht | ca. 50 kg |
Lieferumfang
Bohrfutter mit Schlüssel 1 – 13 mm / B16
Kegelfutter MK 3 / B16
Spannfutter M12
Höhenverstellbare Schutzabdeckung
Serviceschlüssel
Bedienungsanleitung
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies ermöglicht Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
