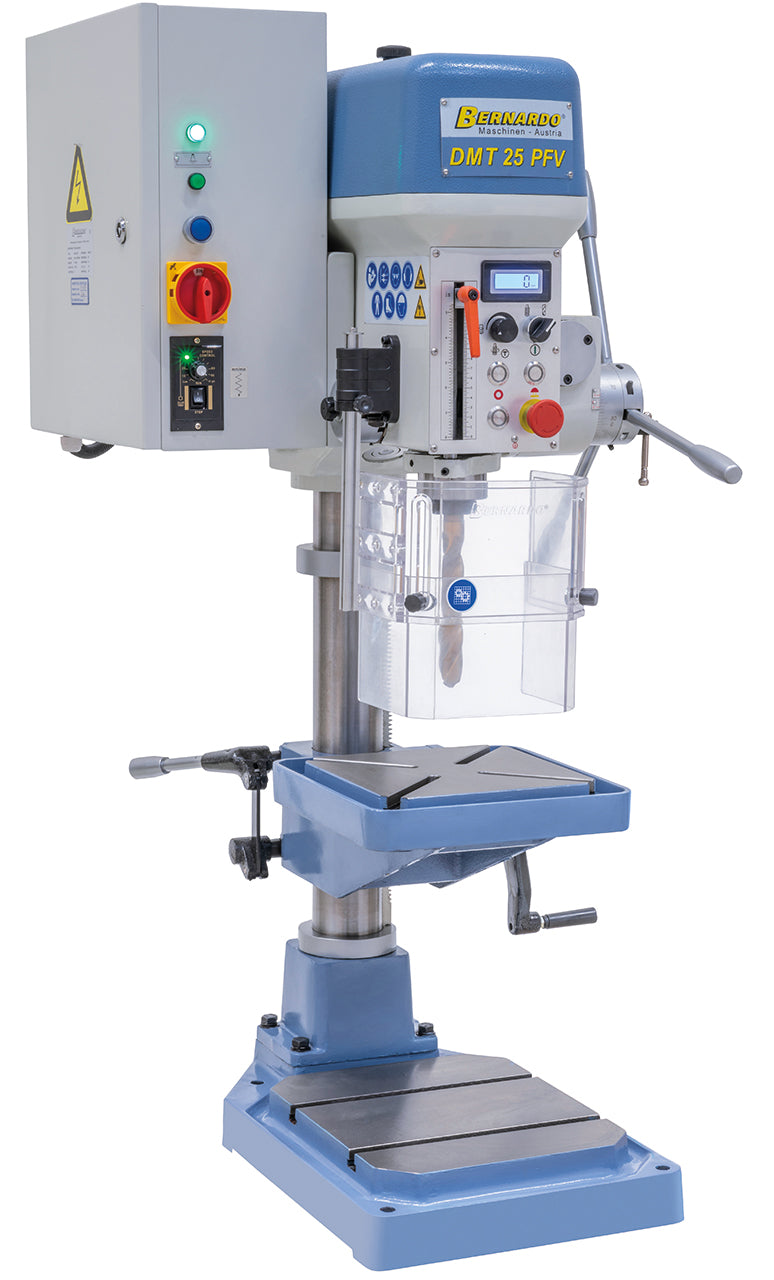

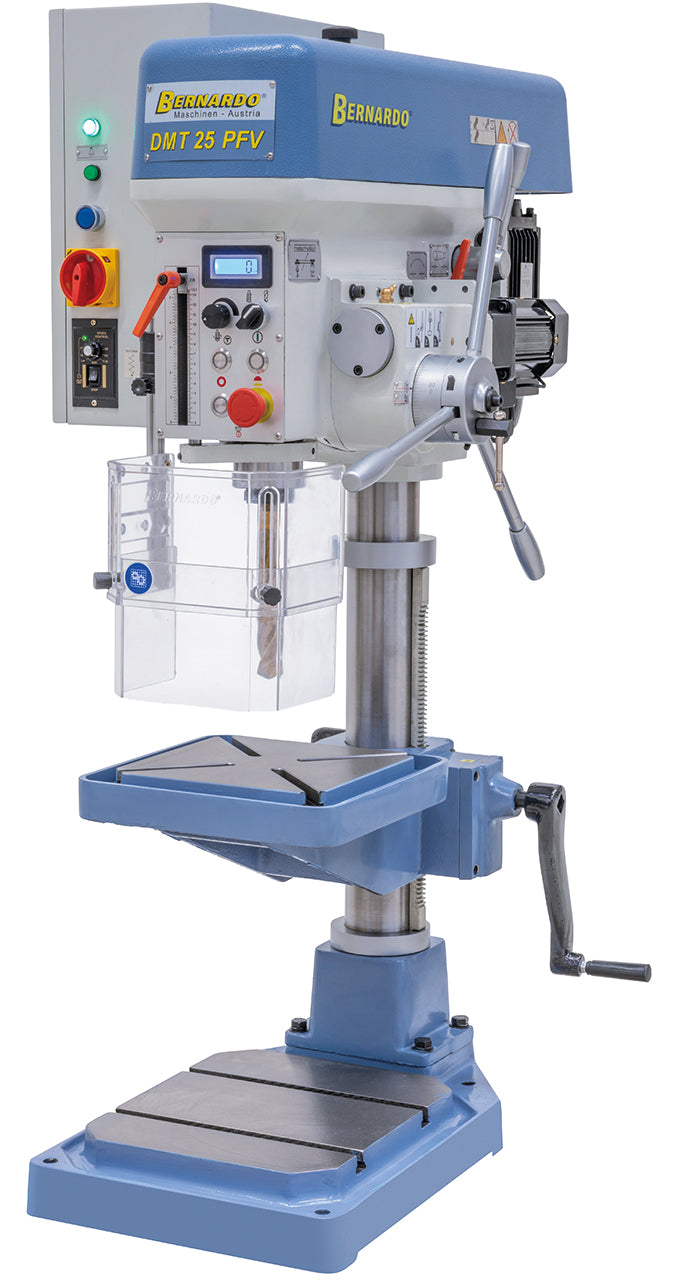

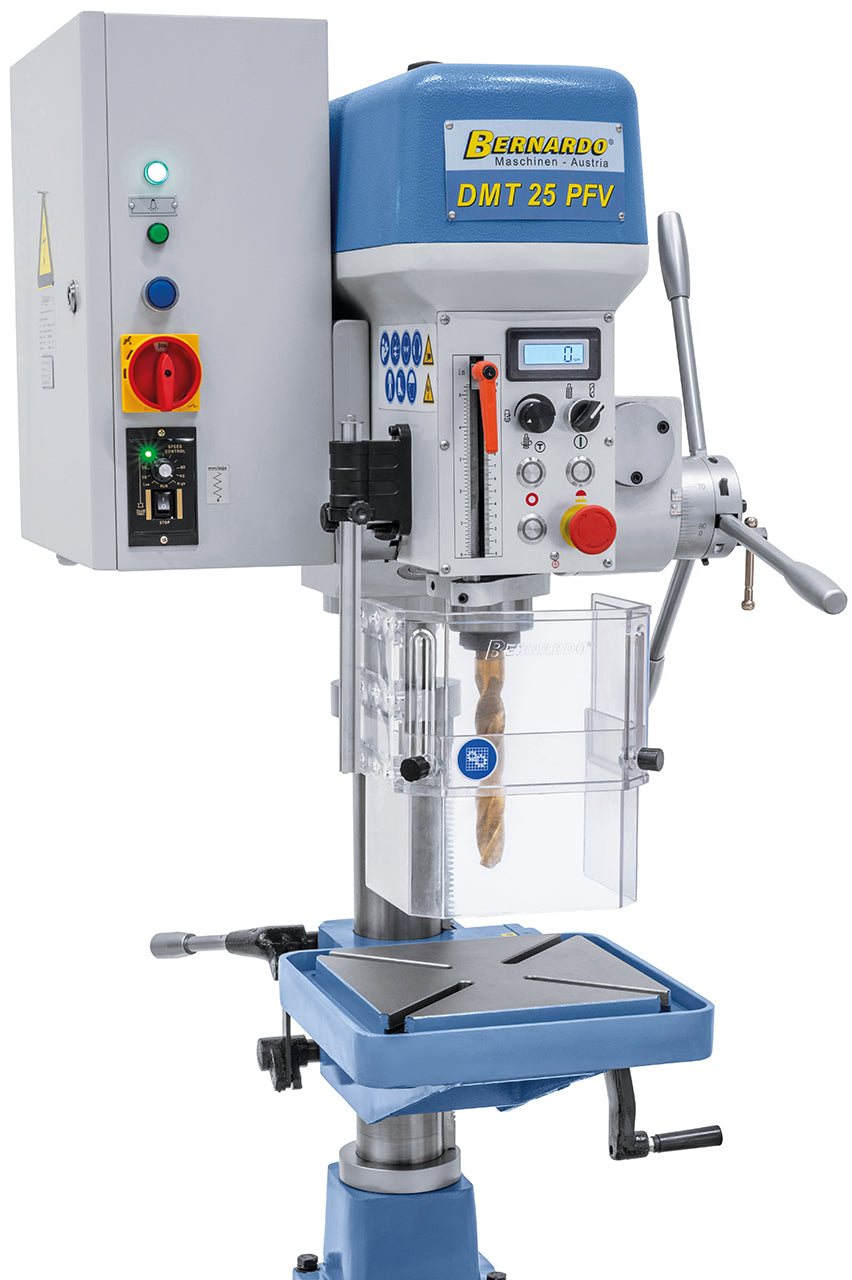

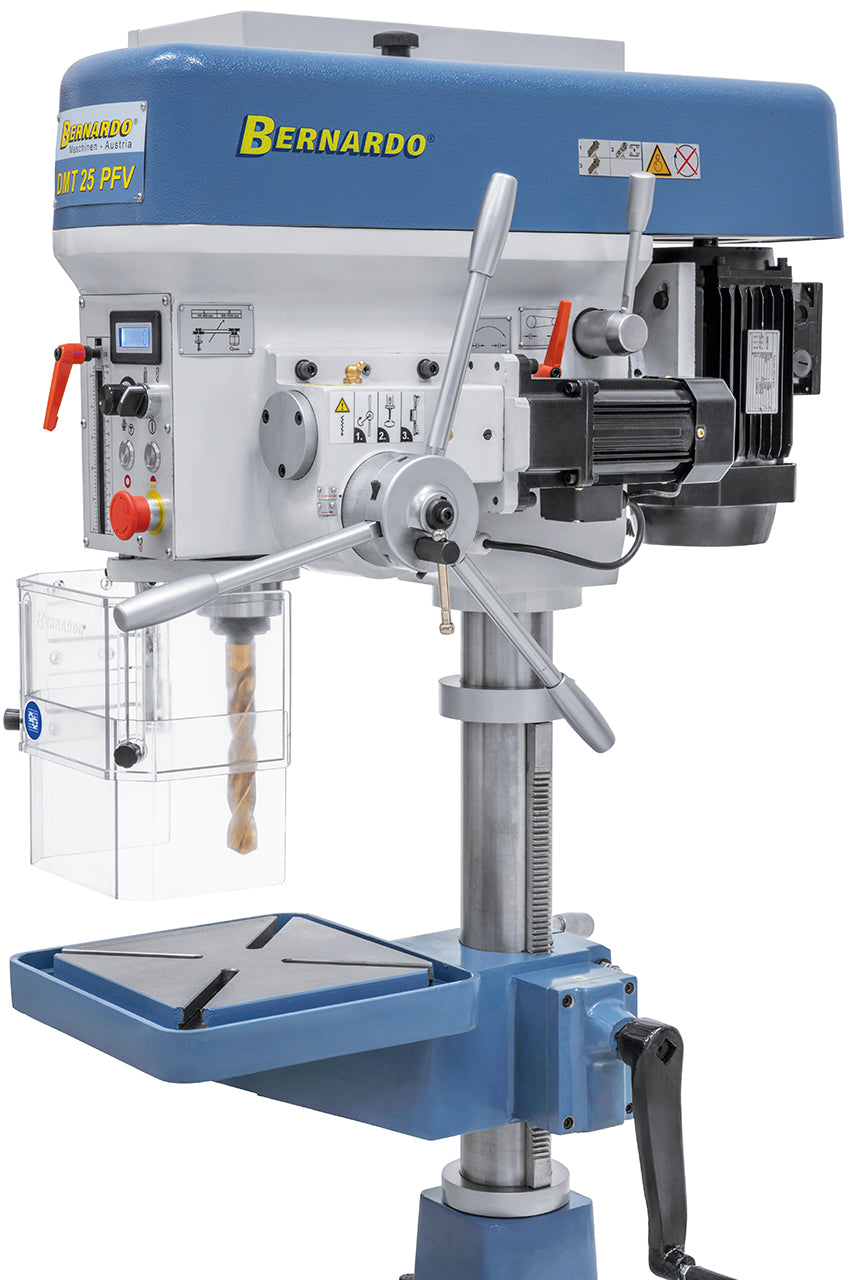

Die Bernardo DMT 25 PFV ist eine Tischbohrmaschine für den professionellen Einsatz, mit 25 mm Bohrleistung, Gewindeschneiden bis M 20, stufenloser Drehzahlregelung 100–3.300 U/min und serienmäßigem automatischem Bohrvorschub. Bernardo ist eine österreichische Werkzeugmaschinenmarke, vertrieben von Krollit, offiziellem Bernardo-Distributor seit 2007.
- Bohrleistung max.: 25 mm
- Gewindeschneiden max.: M 20 mit automatischer Drehrichtungsumkehr
- Spindelaufnahme: MK 3
- Spindeldrehzahl stufenlos: 100–620 / 620–3.300 U/min

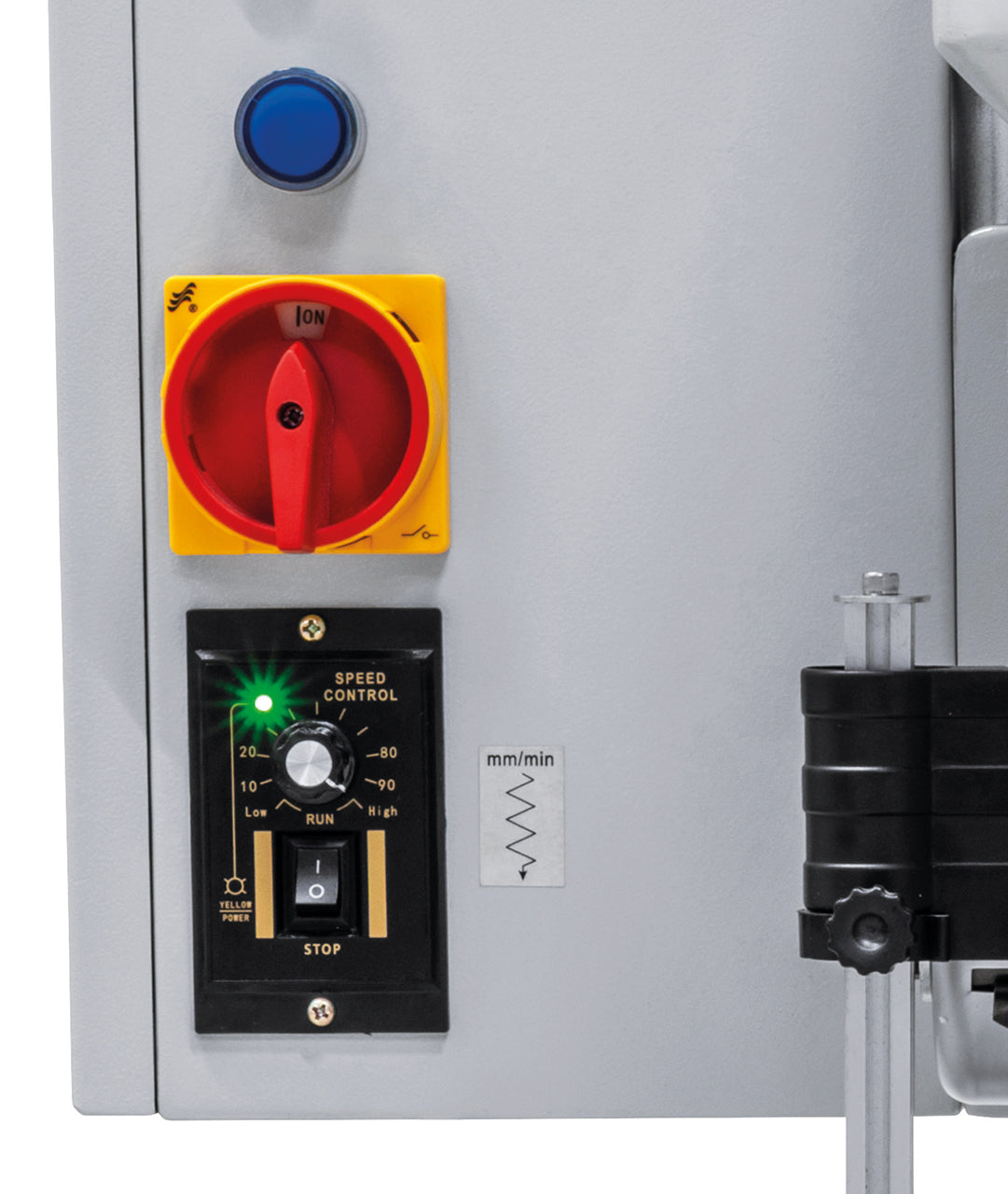

- Automatischer Spindelvorschub: 0–100 mm/min
- Spindelhub: 135 mm
- Rundlaufgenauigkeit an der Spindel: ≤ 0,02 mm
- Motorleistung: 1,1 kW (S1 100 %) / 400 V Drehstrom
- Tisch 252 x 252 mm mit 14-mm-T-Nuten
- Gewicht: 206 kg
Wer die DMT 25 PFV nutzt und wofür
Die DMT 25 PFV ist für Metallwerkstätten und Instandhaltungsabteilungen konzipiert, die wiederkehrende Bohr- und Gewindearbeiten an Stahl, Guss und Leichtmetallen ausführen. Der automatische Spindelvorschub, einstellbar von 0 bis 100 mm/min, entlastet den Bediener bei tiefen Serienbohrungen und hält den Schnittdruck konstant, was die Standzeit der Bohrer verlängert. Die Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr erlaubt Gewinde bis M 20 direkt in der Maschine, ohne manuelles Nachschneiden. Die stufenlose Drehzahlregelung passt die Schnittgeschwindigkeit an Werkstoff und Durchmesser an, ohne Riemen umzulegen, ein konkreter Vorteil beim Wechsel zwischen kleinen Durchmessern bei hoher Drehzahl und Bohrungen von 20–25 mm bei niedriger Drehzahl.
Logistik und Support Krollit
Versand in 5-9 Werktagen. Bei Maschinen über 200 kg erfolgt die Lieferung frei Bordsteinkante mit Hebebühne. Technischer Support während der gesamten Produktlebensdauer. Original-Bernardo-Ersatzteile ab Krollit-Lager, Monteforte Irpino (AV), Italien, Tel. +39 0825-1494022.
Für wen die DMT 25 PFV geeignet ist
| Profil | Eignung | Grund |
|---|
| Metallwerkstatt mit Serienbohrungen | Geeignet | Automatischer Vorschub 0–100 mm/min und einstellbarer Bohrtiefenanschlag für wiederholte Arbeitszyklen |
| Industrielle Instandhaltung | Geeignet | Gewindeschneiden M 20 mit automatischer Umkehr und 1,1-kW-Motor im Dauerbetrieb S1 |
| Leichter Stahlbau | Geeignet | 25 mm Bohrleistung in Stahl und Tisch mit 14-mm-T-Nuten zum Aufspannen der Werkstücke |
| Hobbyanwender mit Heimwerkstatt | Nicht geeignet | 400-V-Drehstromanschluss und 206 kg Gewicht übersteigen Anforderungen und typische Installationen im Hobbybereich |
Nicht geeignet für: Werkstätten mit ausschließlich 230-V-Einphasenanschluss, da der Motor ein 400-V-Drehstromnetz benötigt, sowie für Fräsarbeiten, da die Spindel nicht für Radialkräfte ausgelegt ist.
Arbeitskapazität
| Bohrleistung max. | 25 mm |
| Gewindeschneiden max. | M 20 |
| Spindelhub | 135 mm |
| Spindelvorschub | 0–100 mm/min |
| Bohrtiefenanschlag | Einstellbar |
Spindel und Drehzahl

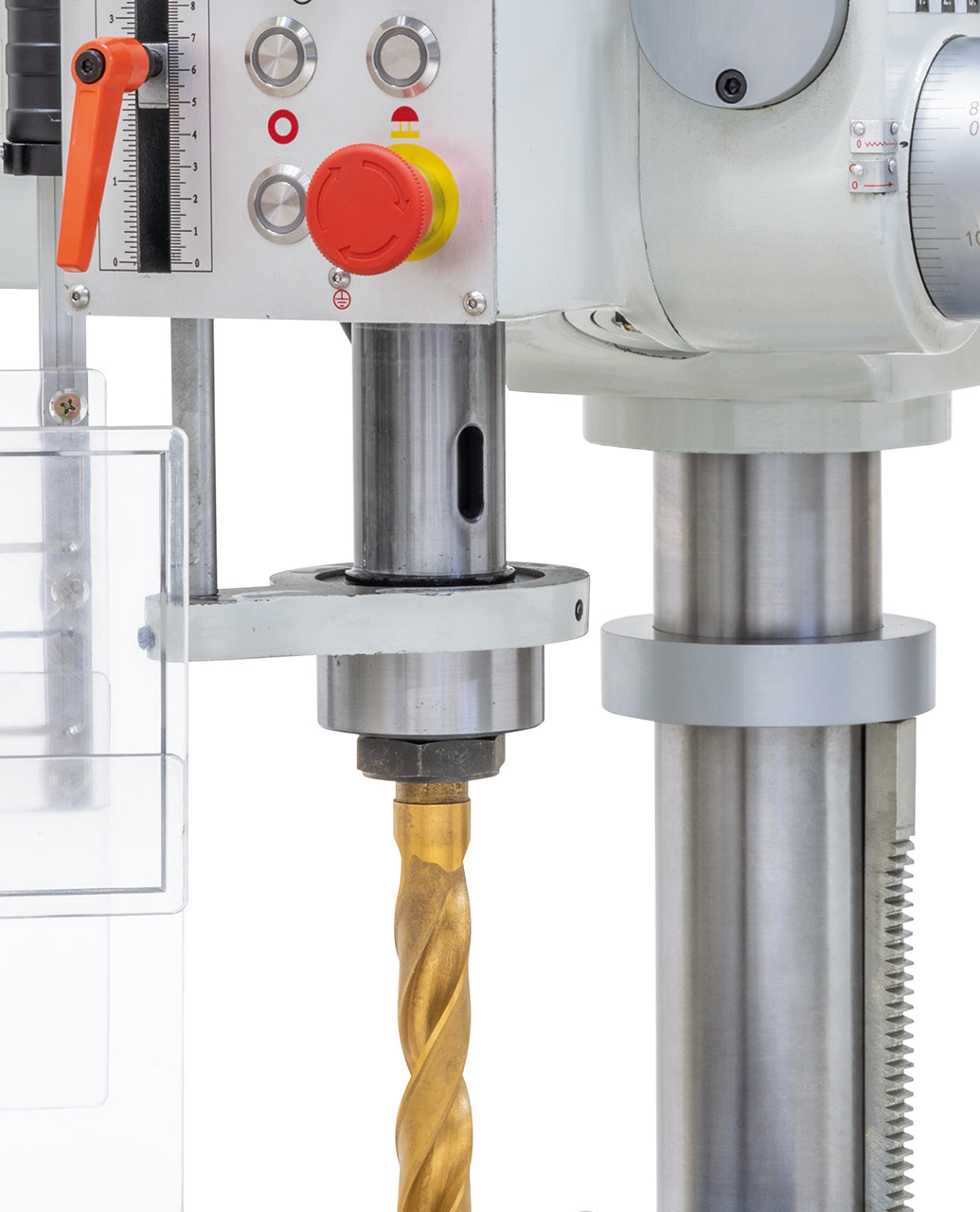

| Spindelaufnahme | MK 3 |
| Spindeldrehzahl, stufenlos | 100–620 / 620–3.300 U/min |
| Rundlaufgenauigkeit an der Spindel | ≤ 0,02 mm |

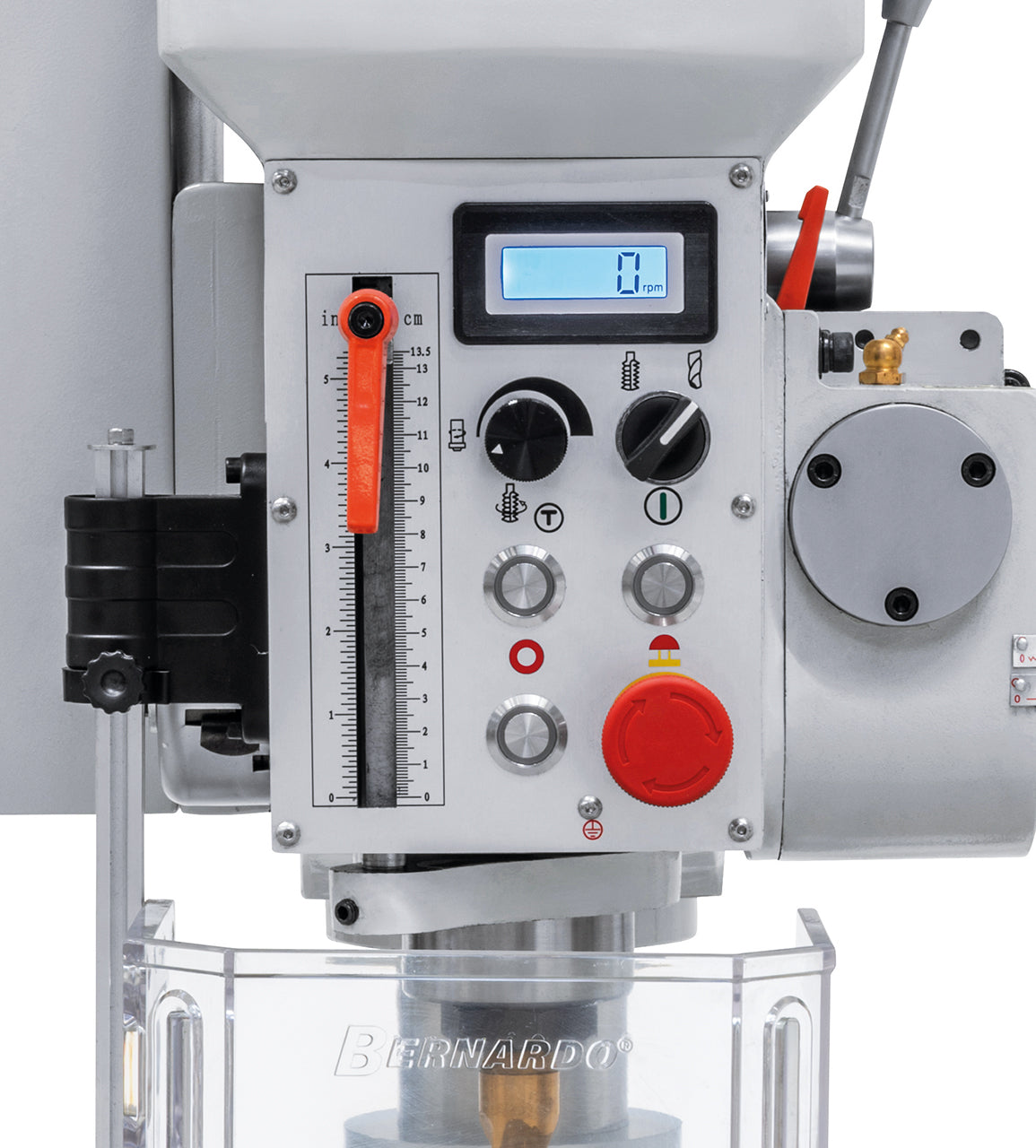

| Digitale Drehzahlanzeige | Serienmäßig |
Tisch und Abmessungen
| Ausladung Spindel-Säule | 240 mm |
| Abstand Spindel-Tisch max. | 355 mm |
| Abstand Spindel-Fußplatte | 670 mm |
| Säulendurchmesser | 85 mm |

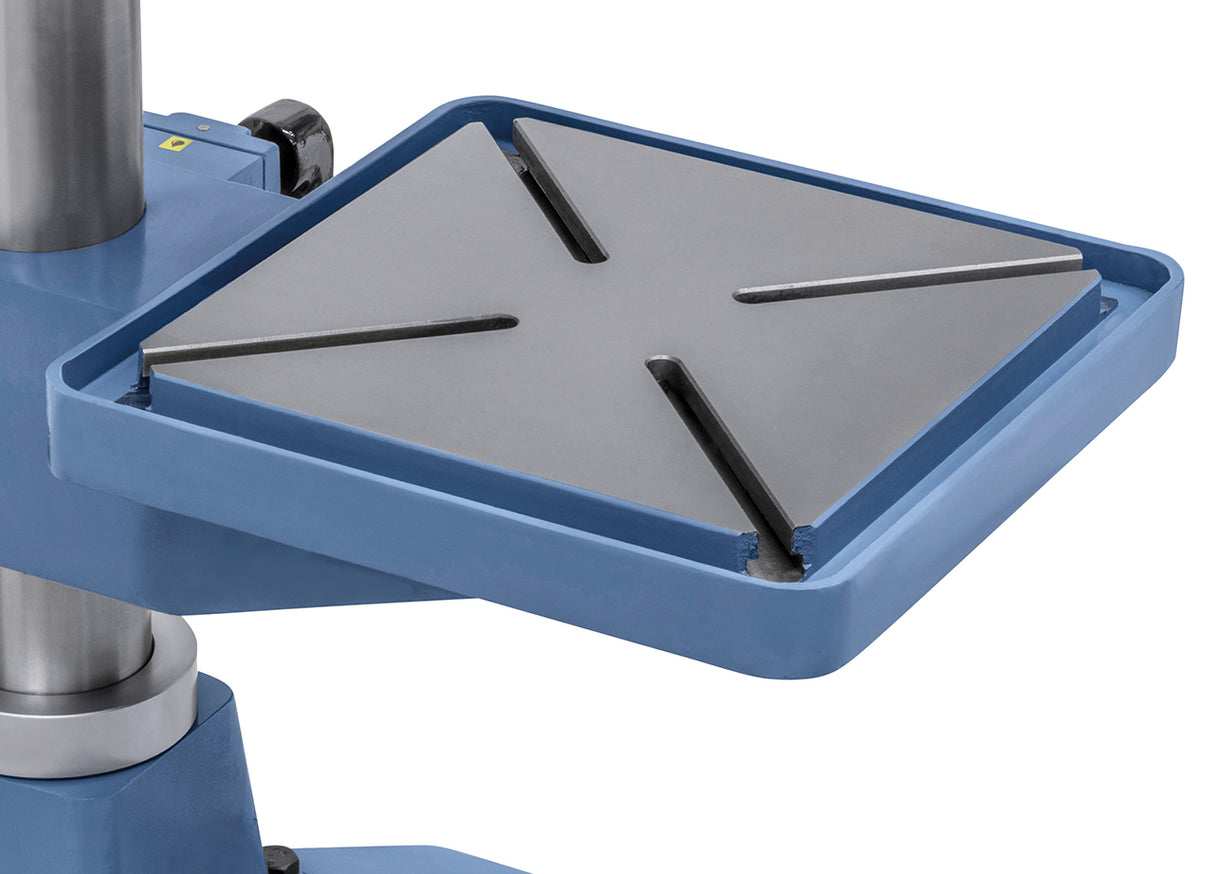

| Tischgröße / T-Nuten | 252 x 252 mm / 14 mm |
| Arbeitsfläche der Fußplatte | 365 x 305 mm |
| Maschinenabmessungen (B x T x H) | 600 x 840 x 1.280 mm |
| Gewicht ca. | 206 kg |

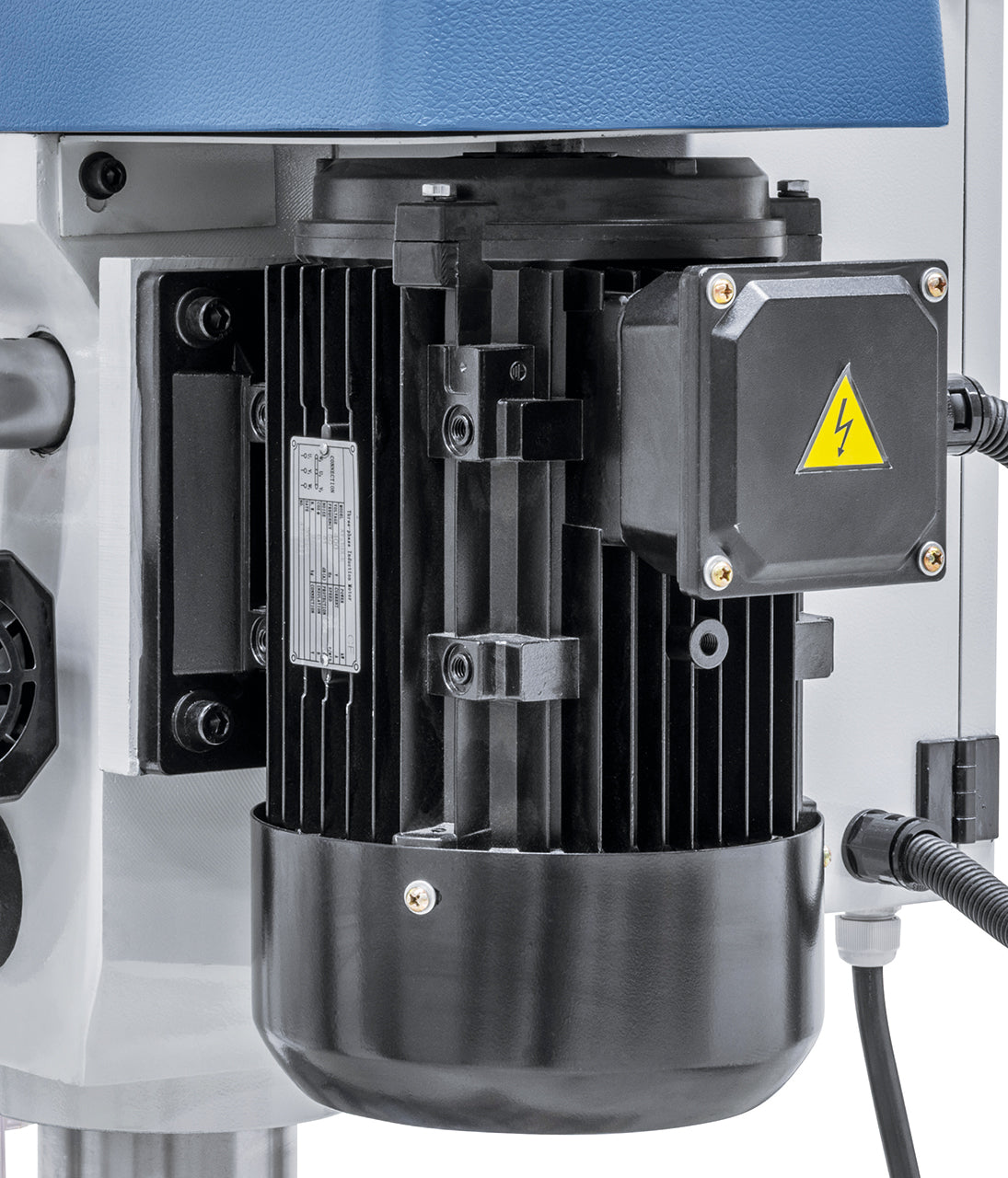

Motor und Stromversorgung
| Motorabgabeleistung S1 100 % | 1,1 kW / 400 V |
| Motoraufnahmeleistung S6 40 % | 1,5 kW / 400 V |
Lieferumfang
- Bohrfutter 5-20 mm / B 22
- Bohrfutteraufnahme MK 3 / B 22
- Digitale Drehzahlanzeige
- Automatischer Spindelvorschub
- Morsekegel-Reduzierhülse MK 3 / MK 2
- Gewindeschneideinrichtung
- LED-Maschinenleuchte

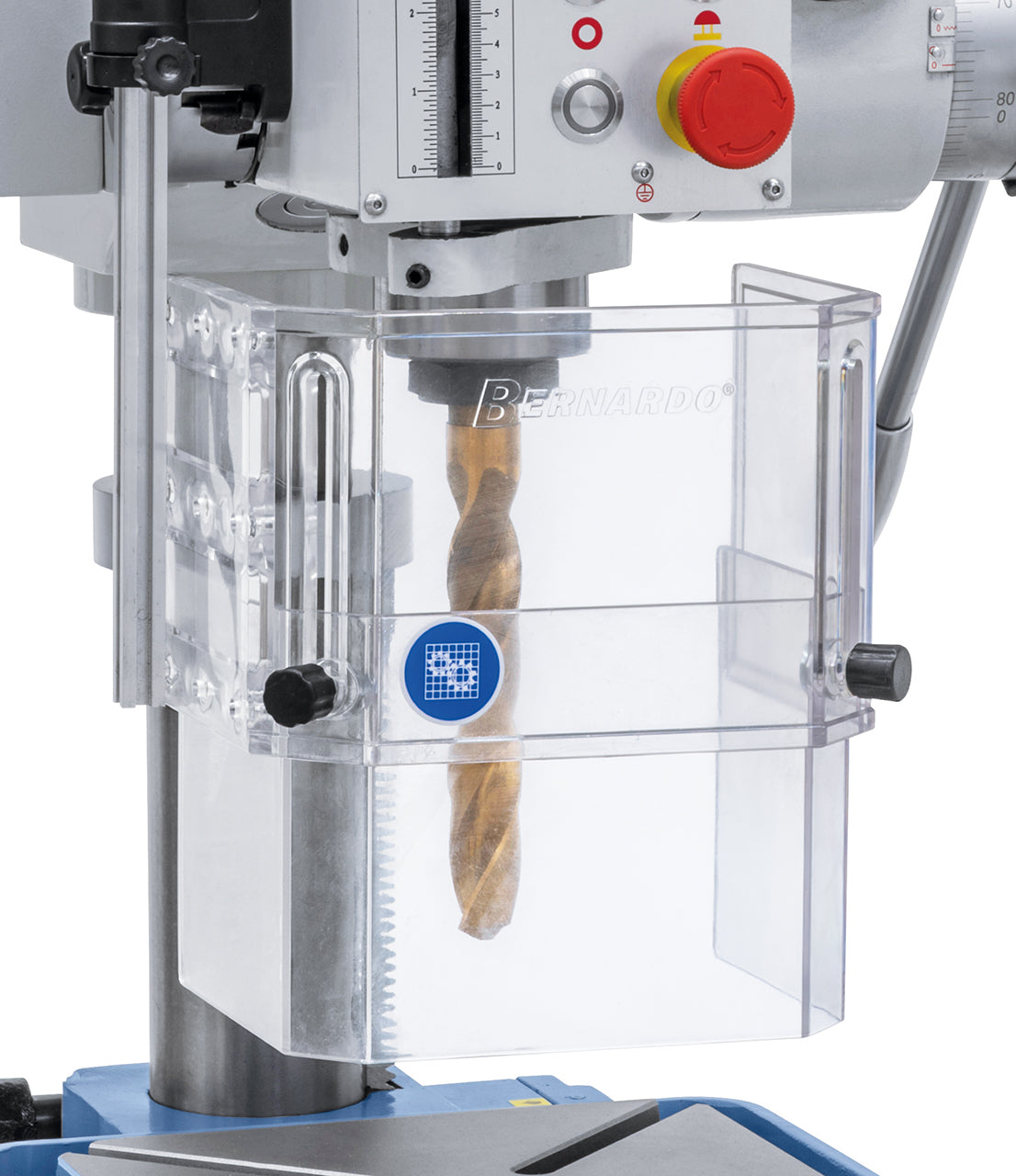

- Höhenverstellbare Bohrfutterschutzabdeckung gemäß CE
Häufig gestellte Fragen
Läuft die Bernardo DMT 25 PFV mit 230-V-Einphasenanschluss?
Nein, der Motor benötigt 400 V Drehstrom. Die Abgabeleistung beträgt 1,1 kW im Dauerbetrieb S1 100 % und 1,5 kW Aufnahmeleistung im Betrieb S6 40 %. Vor dem Kauf sollte die Verfügbarkeit eines Drehstromanschlusses in der Werkstatt geprüft werden; für Einphasenanwendungen berät Krollit zu alternativen Modellen der Bernardo-Reihe.
Wie funktioniert das Gewindeschneiden auf der DMT 25 PFV?
Die Gewindeschneideinrichtung ist serienmäßig enthalten und ermöglicht Gewinde bis M 20. Die automatische Drehrichtungsumkehr fährt den Gewindebohrer am Ende des Hubs ohne manuellen Eingriff aus der Bohrung. In Kombination mit dem einstellbaren Tiefenanschlag sind wiederholgenaue Gewinde auch in Sacklöchern möglich.

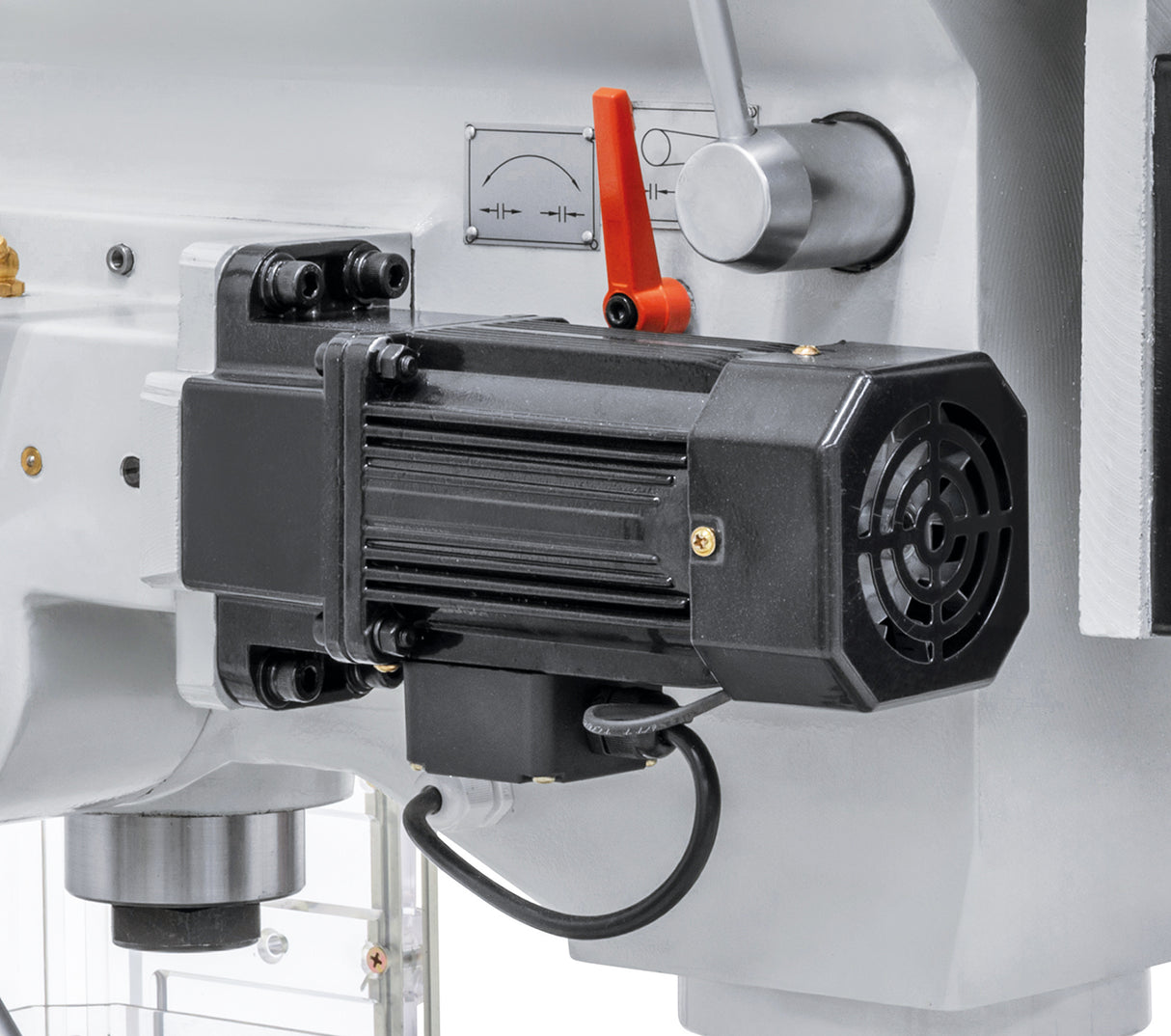

Wozu dient der automatische Spindelvorschub?
Der automatische Vorschub, einstellbar von 0 bis 100 mm/min, führt die Spindel mit konstanter Geschwindigkeit in das Werkstück, ohne manuelle Betätigung der Hebel. Das Ergebnis ist ein gleichmäßiger Schnittdruck, nützlich bei tiefen Bohrungen von 20-25 mm und in der Serienfertigung, mit geringerem Bohrerverschleiß und besserer Wiederholbarkeit der Bohrungsqualität.
Welche Genauigkeit bietet die Spindel der DMT 25 PFV?
Die an der Spindel gemessene Rundlaufgenauigkeit beträgt maximal 0,02 mm. Dieser Wert ermöglicht Präzisionsbohrungen und Gewinde ohne Unrundheit der Bohrung, eine entscheidende Voraussetzung bei mechanischen Bearbeitungen mit engen Toleranzen und beim Einsatz kleiner Bohrerdurchmesser bei hoher Drehzahl.

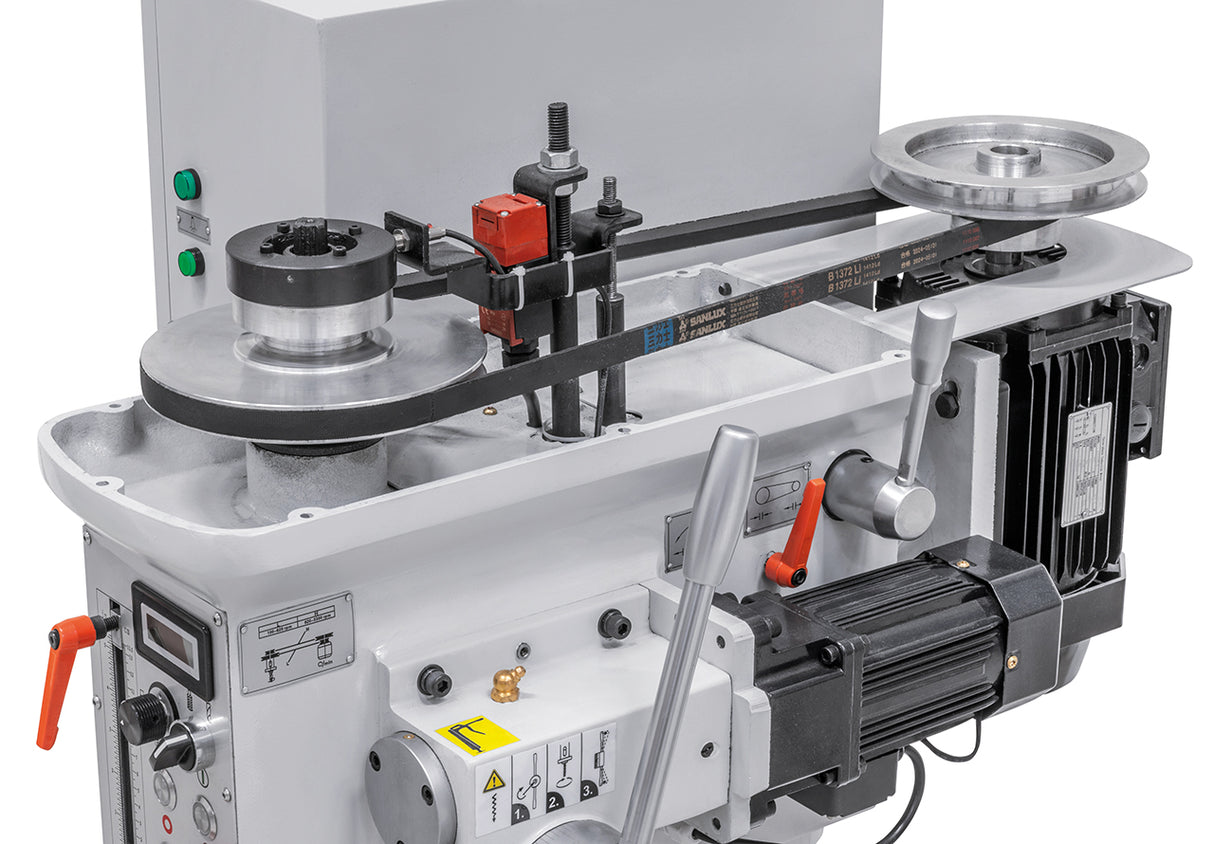

Wie wird die Drehzahl eingestellt?
Die Drehzahl ist stufenlos in zwei Bereichen regelbar, 100–620 U/min und 620–3.300 U/min, mit serienmäßiger digitaler Anzeige. Ein Umlegen von Riemen entfällt: Die Regelung erfolgt kontinuierlich, sodass die Schnittgeschwindigkeit an Bohrerdurchmesser und Werkstoff angepasst werden kann, von kleinen Bohrungen in Aluminium bis zu 25-mm-Bohrungen in Stahl.
Welche Bohrer und Zubehörteile passen auf die DMT 25 PFV?
Die Maschine hat eine Spindelaufnahme MK 3 und wird mit Bohrfutter 5-20 mm Aufnahme B 22, Bohrfutteraufnahme MK 3 / B 22 und Reduzierhülse MK 3 / MK 2 geliefert. Es können somit sowohl Zylinderschaftbohrer im Bohrfutter als auch Werkzeuge mit Morsekegel MK 3 oder MK 2 direkt in der Spindelnase verwendet werden.
Wie erfolgt die Lieferung einer 206 kg schweren Maschine?
Krollit versendet ab Lager Monteforte Irpino (AV), Italien, in 5-9 Werktagen. Über 200 kg erfolgt die Lieferung frei Bordsteinkante mit Hebebühne. Für die Aufstellung sind eine dem Gewicht angemessene Werkbank oder ein Untergestell sowie ein 400-V-Drehstromanschluss erforderlich; technischer Support unter +39 0825-1494022.
