Pannenhilfe und Abschleppdienste – Abschleppen von Motorrädern von Wegen und von Fahrzeugen von Böschungen. 540 kg Tragkraft – geeignet für schwere Motorräder und leichte Pkw.
Wer wählt sie in Italien?
Kleine bis mittlere Baustellen – Bergen von Lasten aus Gräben, Transport von Material an Hängen. Die tragbare Seilwinde ist ein wirtschaftliches Hilfsmittel für unerwartete Situationen. Mit nur 3 kg Gewicht lässt sie sich schnell positionieren.
Landwirtschaftliche Betriebe – Ziehen von Stangen im Wald, Entfernen von Baumstümpfen, Holztransport. Die Handseilwinde ist in Gebieten ohne Stromanschluss unverzichtbar. 540 kg Tragkraft – geeignet für die meisten landwirtschaftlichen Lasten.
Pannenhilfe und Abschleppdienste – Bergen von Fahrzeugen aus Böschungen, Abschleppen von Motorrädern an Hängen. Die tragbare Seilwinde gehört zur Standardausstattung für Außeneinsätze. 540 kg Tragkraft – geeignet für leichte Pkw und schwere Motorräder.
Kundendienst und Zubehörkompatibilität
Krollit liefert Original-Güde-Ersatzteile für die Gurtwinde mit einer durchschnittlichen Lieferzeit von 5–7 Werktagen:
- Ersatz-Polyestergurt (8 m × 50 mm)

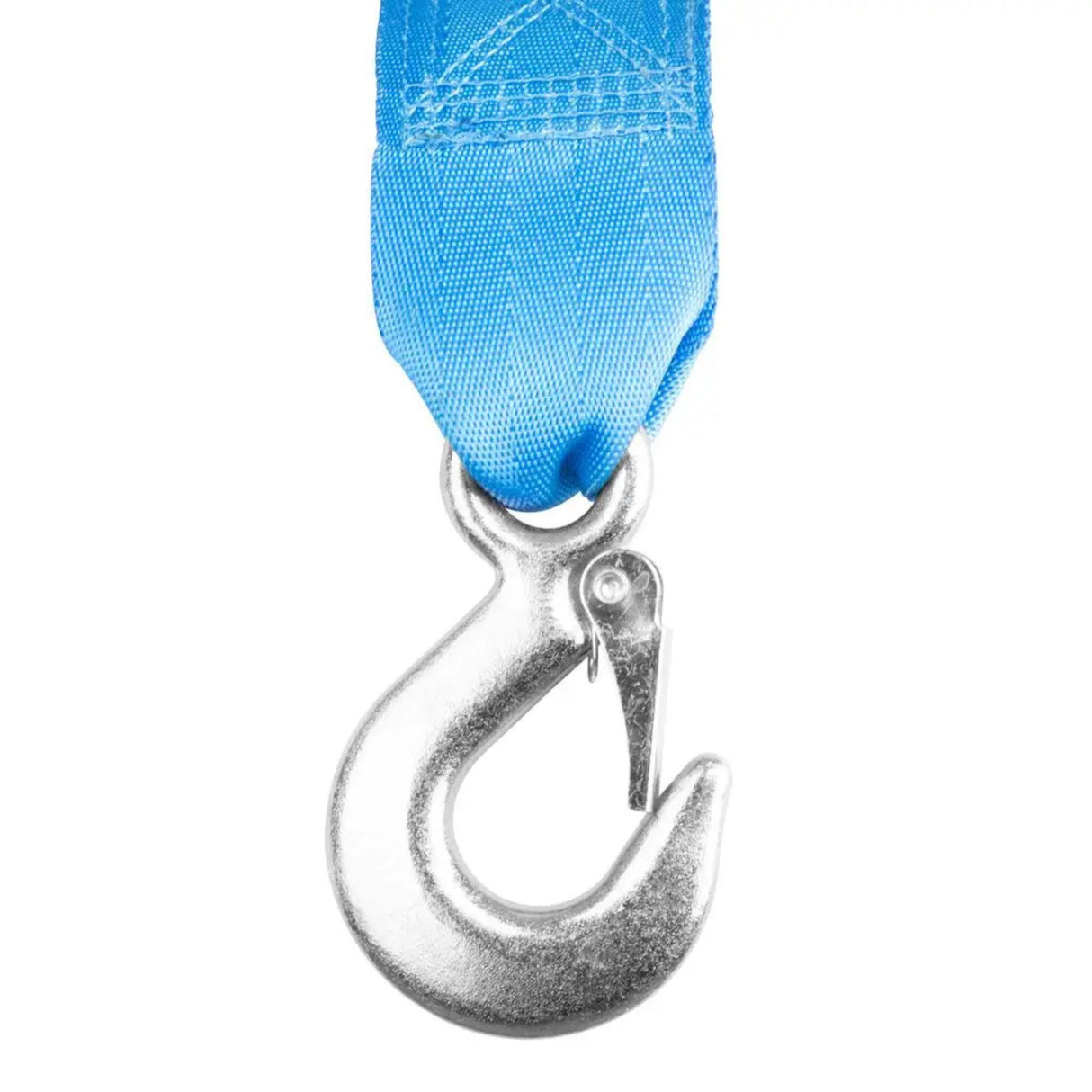

- Ersatz-Lasthaken (mit tropfenförmiger Öffnung)
- Ersatz-Handkurbel (bei Bruch)
- Ersatz-Verriegelungshebel
- Ersatz-Grundplatte (bei Verformung)
- Bedienungsanleitung (italienisch) und technisches Datenblatt als PDF verfügbar
Für wen ist die Güde GGHW Gurtwinde geeignet? 540/8
| Profil |
Geeignet? |
Grund |
| Kleine bis mittlere Baustelle |
Ideal |
Die Tragfähigkeit von 540 kg deckt Standardlasten auf Baustellen ab. Das Gewicht von 3 kg ermöglicht eine einfache Positionierung der Winde. Das 8 m lange Gurtband bietet ausreichend Zugkraft für mittelgroße Baustellen. |
| Bergbauernhof |
Ideal |
Zum Ziehen von Stangen, Stämmen und Holz im Wald. Die Unabhängigkeit vom Stromnetz ist in Bergregionen ein entscheidender Vorteil. Die Handkurbel ermöglicht eine präzise Steuerung in steilem Gelände.
|
| Pannenhilfe
| Geeignet für:
| Bergung von Pkw aus Böschungen, Abschleppen von Motorrädern. Bei häufigen Einsätzen (>50 Züge/Jahr) eine lohnende Investition. Bei gelegentlichen Einsätzen (<10/Jahr) ist die Miete kostengünstiger.
|
Nicht geeignet für: Lasten >540 kg (Überschreitung der Tragfähigkeit); vertikale Züge an Böschungen (die Winde ist für horizontale Züge ausgelegt); sehr intensive Zyklen (500+ Züge/Jahr) (beschleunigter Riemenverschleiß); dauerhaft sehr feuchte Umgebungen.
Technische Daten
Kapazität und Leistung
| Zugkraft |
540 kg |
| Kapazität in Newton |
5.292 N |
| Zugart |
Horizontal |
| Anzahl Kurbelumdrehungen pro Vollzug |
Nicht vom Hersteller angegeben |
| Kraftaufwand am Hebel |
Nicht vom Hersteller angegeben (geschätzt: 15–25 kg) Kraft) |
Gürtel

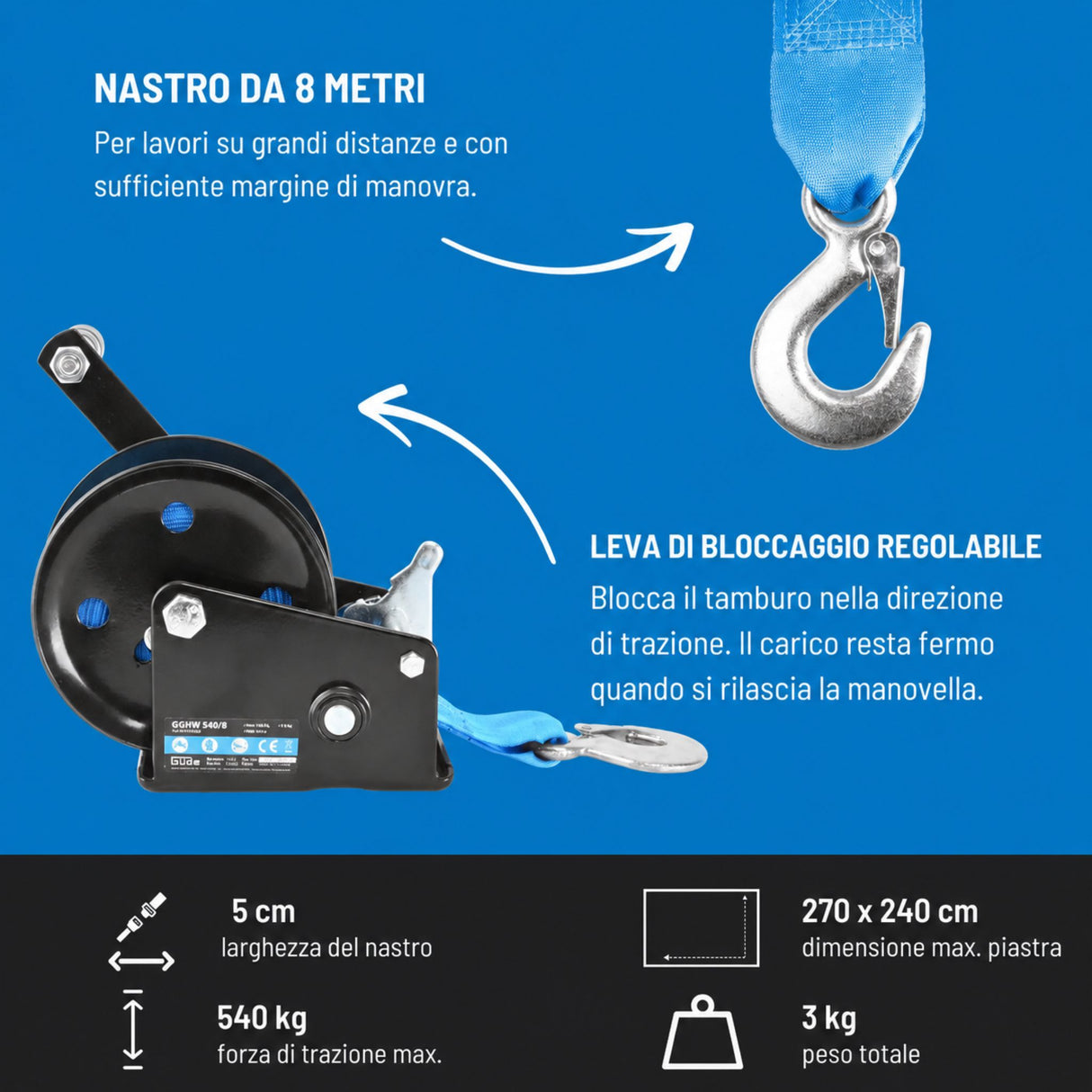

| Gürtellänge |
8 m |
| Gürtelbreite |
50 mm |
| Gürtelmaterial |
Polyester |
| Gürtelzugfestigkeit |
Vom Hersteller nicht angegeben |
| Gürteldicke |
Vom Hersteller nicht angegeben |
Haken und Sicherheit

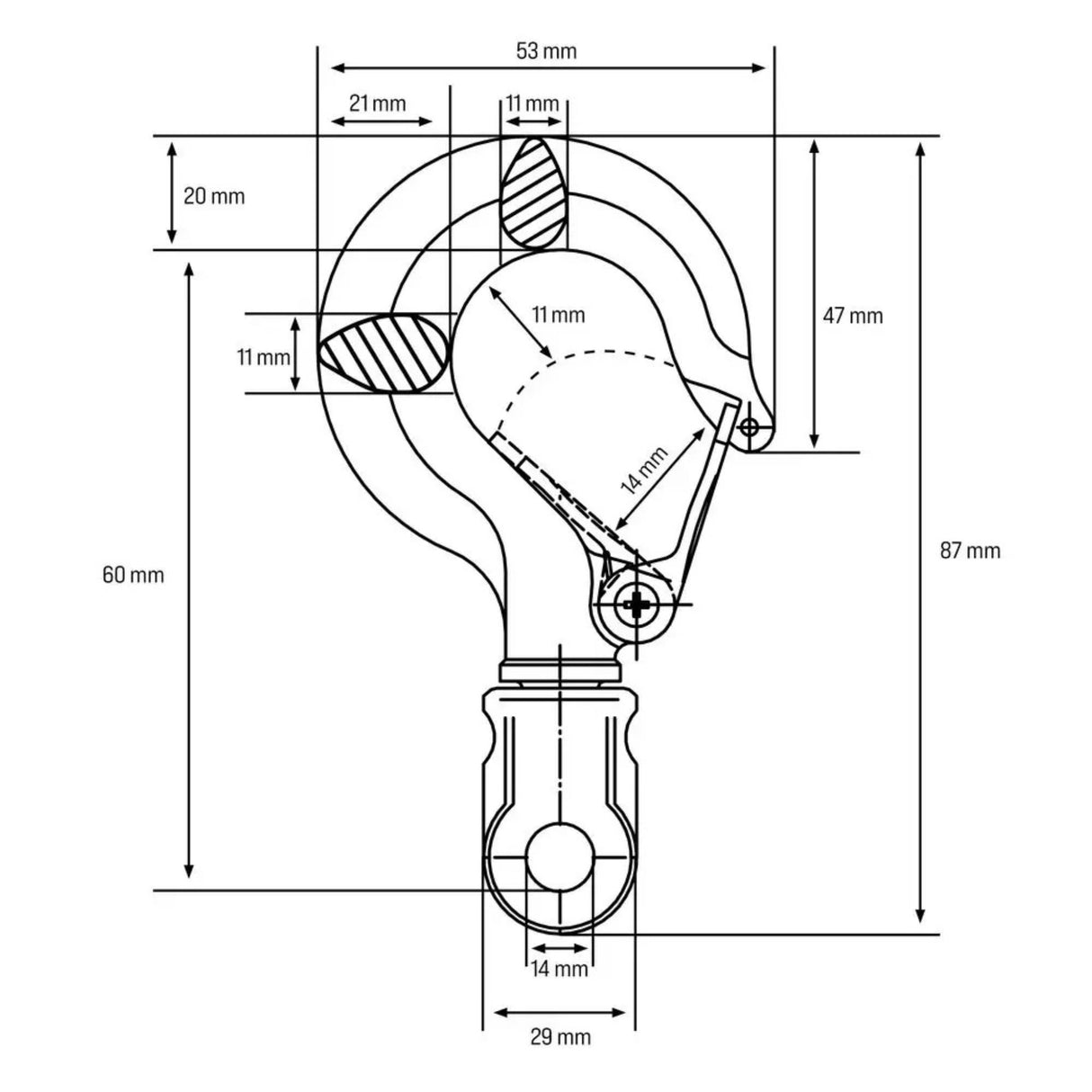

| Hakentyp |
Klappbarer Lasthaken |
| Maximale Hakenlast |
540 kg (abhängig von der Windenkapazität) |

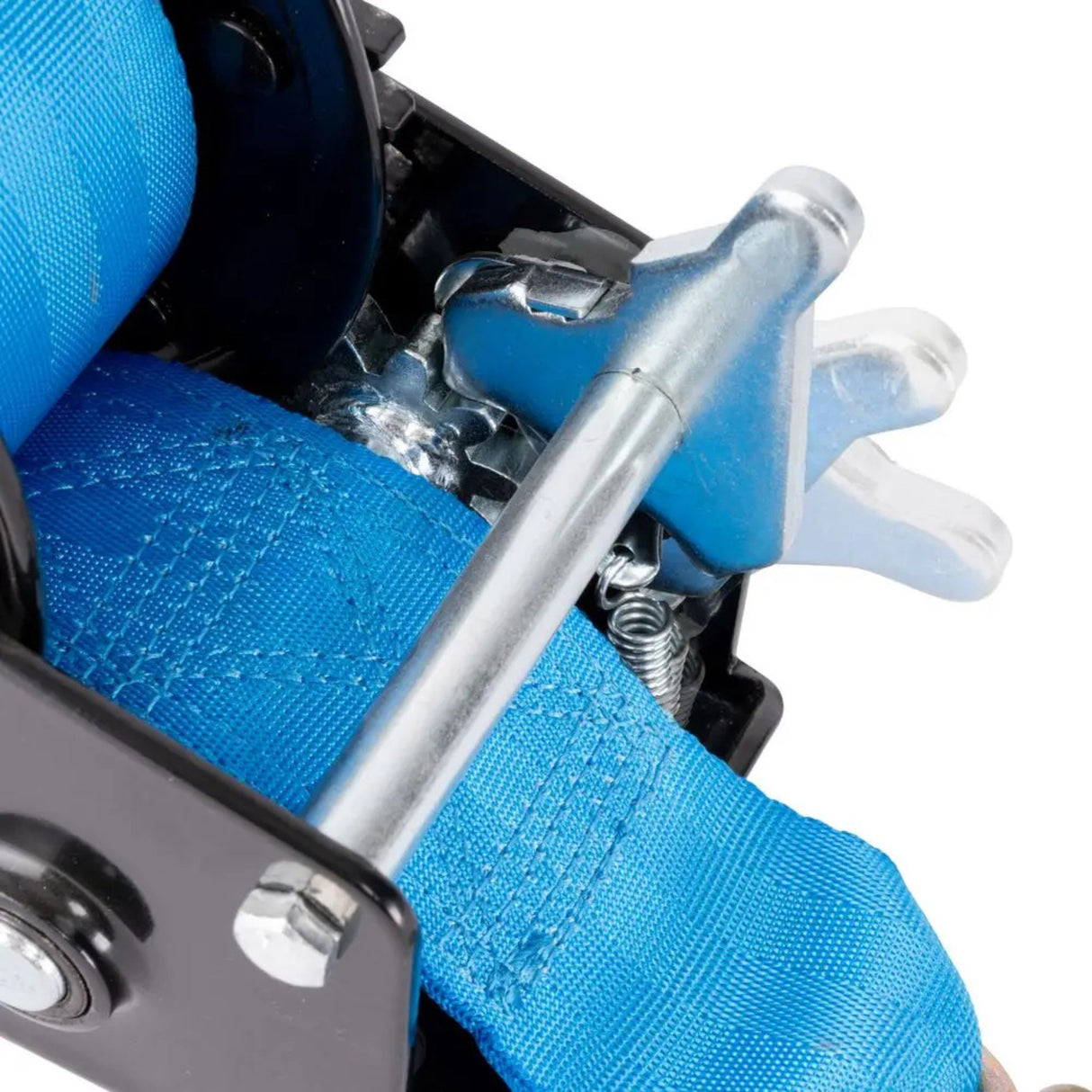

| Verriegelungssystem |
Manueller Verriegelungshebel |
| Sicherheit gegen unbeabsichtigtes Lösen |
Ja – Integrierter Verriegelungshebel |
Konstruktion und Mobilität
| Gesamtlänge |
270 mm |
| Gesamtbreite |
240 mm |
| Gesamthöhe |
152 mm |
| Nettogewicht |
3 kg |
| Bruttogewicht (verpackt) |
3,2 kg |
| Grundplatte |
Ja, mit vorgebohrten Löchern für die feste Montage |
| Montageart |
Feste Montage auf Anhänger, Fahrgestell, Aufbau |
Leistung und Bedienung

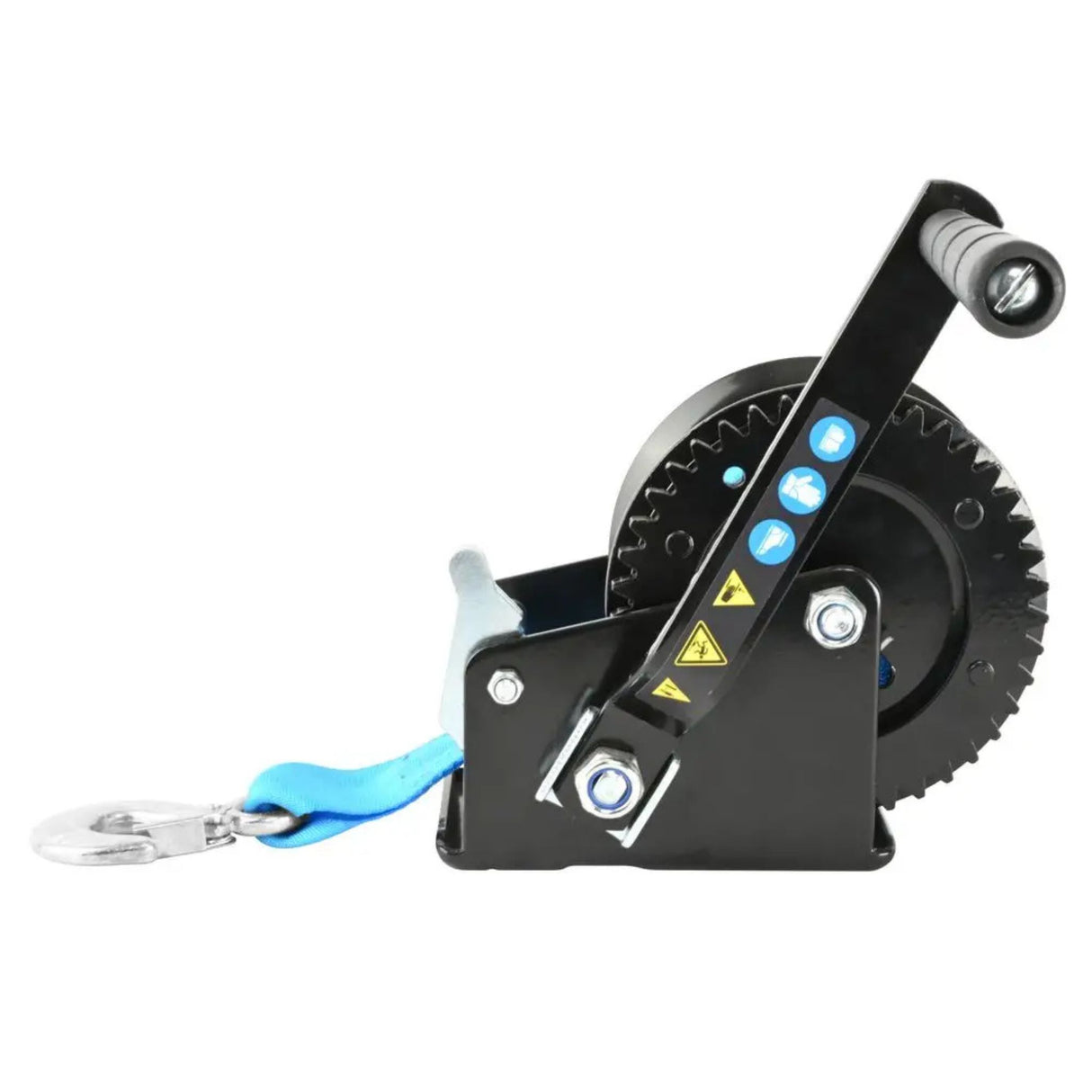

| Antriebsart |
Handkurbel |
| Elektrischer Betrieb erforderlich |
Nein |
| Anzahl der Geschwindigkeiten |
Vom Hersteller nicht angegeben |
| Untersetzungsverhältnis |
Vom Hersteller nicht angegeben |
| Anzahl der Personen pro Bedienung |
1 (mit Lastkontrolle durch einen zweiten Bediener) (empfohlen) |
Konformität
- CE – Maschinenrichtlinie 2006/42/EG
- Entspricht den europäischen Sicherheitsstandards für Winden und Hebezeuge
- Geeignet für den professionellen Einsatz in Italien
Standardausstattung

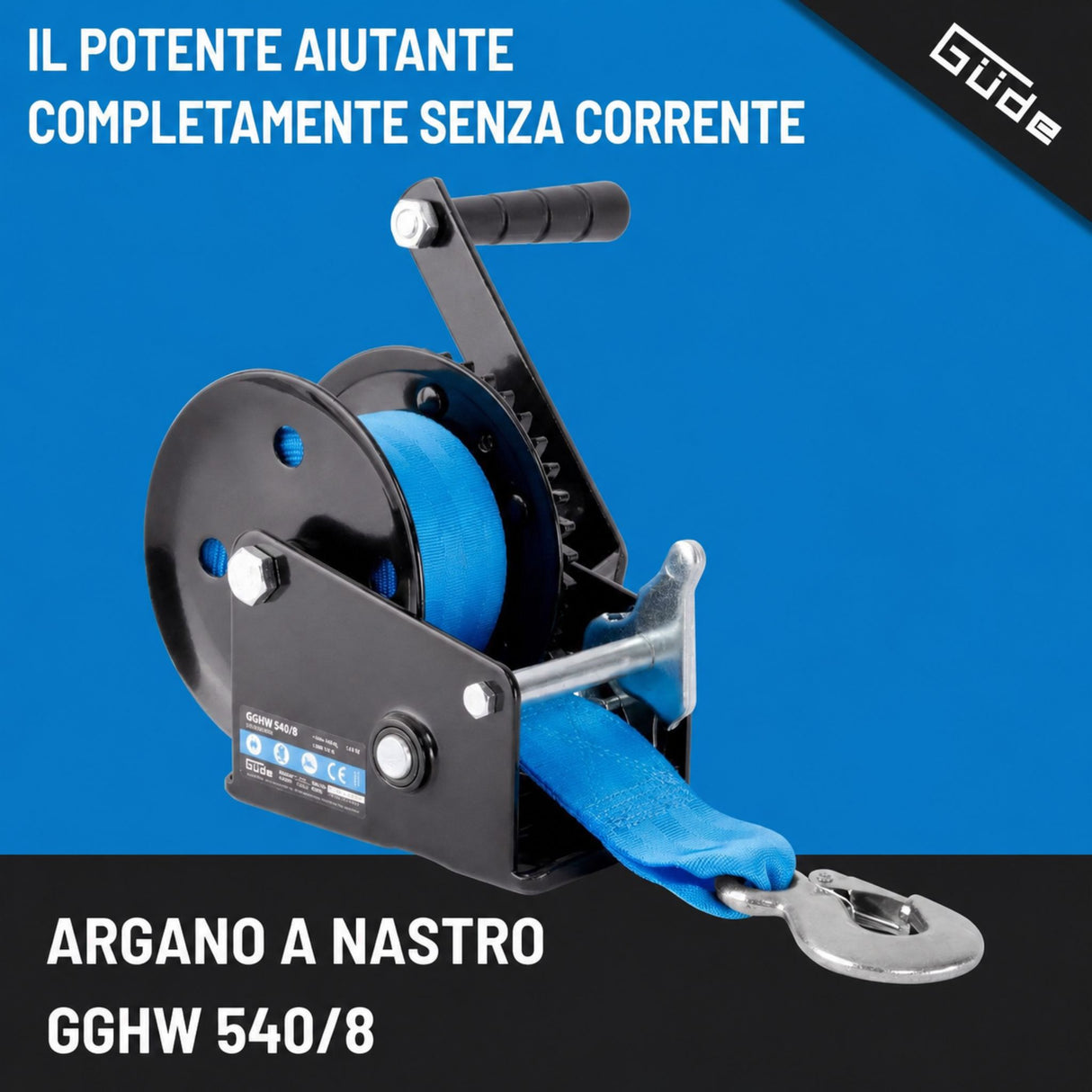

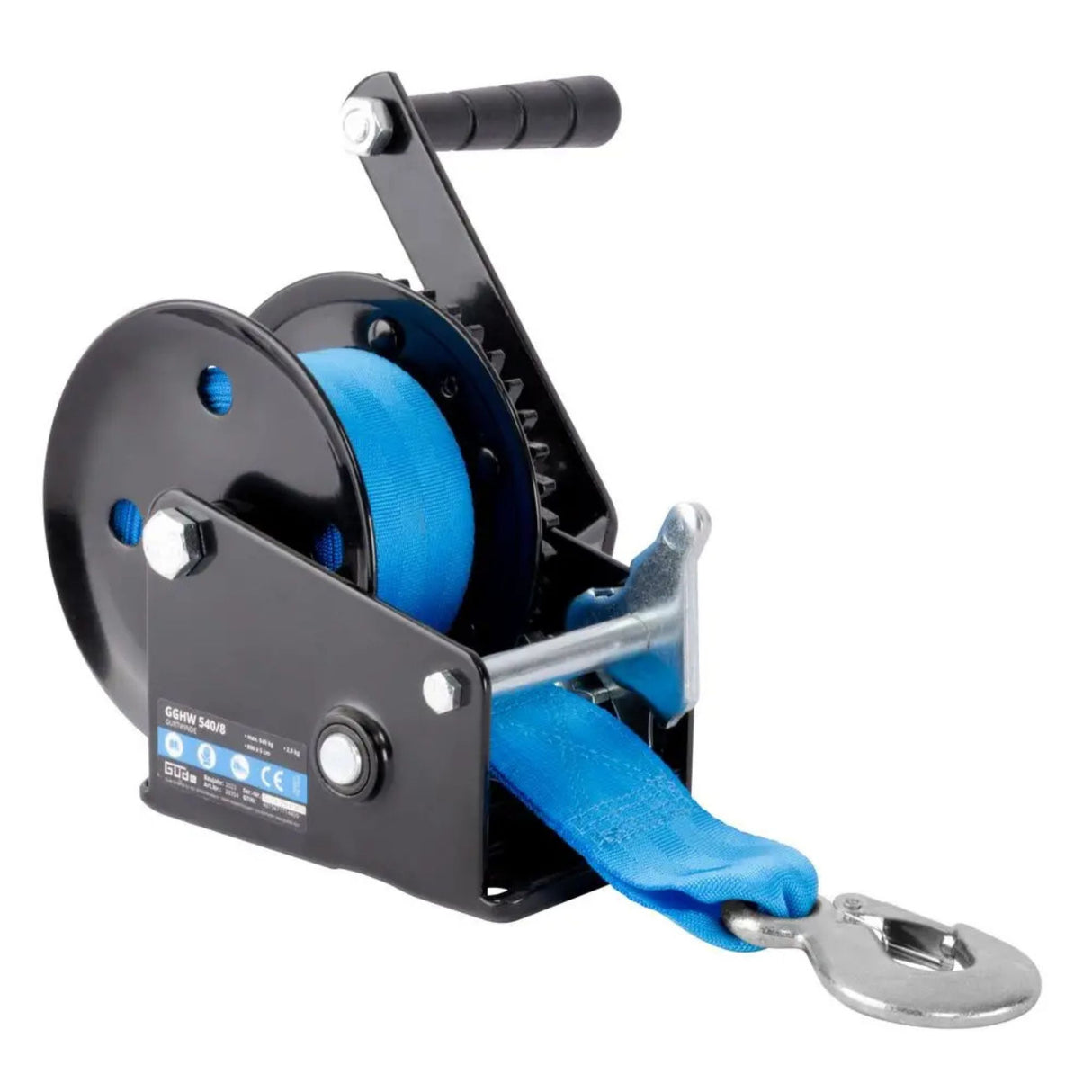

- GGHW 540/8 Gurtwinde komplett
- 8 m × 50 mm Polyestergurt
- Lasthaken mit tropfenförmiger Öffnung
- Integrierter Verriegelungshebel

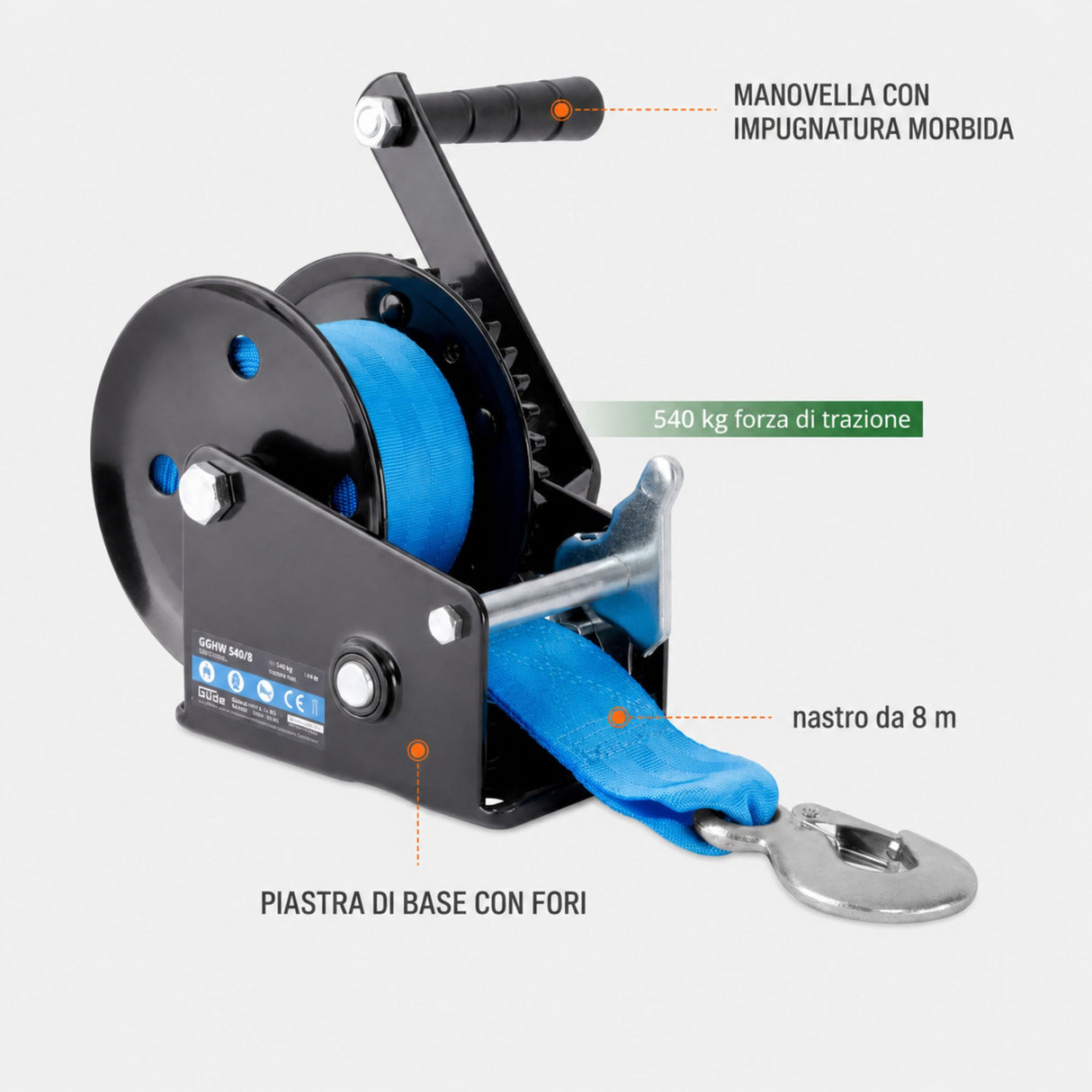

- Handkurbel mit Softgrip
- Grundplatte mit vorgebohrten Löchern
- Bedienungsanleitung (Deutsch)
- Datenblatt Technisches
Häufig gestellte Fragen
Welche maximale Zugkraft kann die Winde ausüben?
540 kg statische Zugkraft. Überschreiten Sie diese Last nicht, um Beschädigungen des Gurtes und des internen Mechanismus zu vermeiden. Bei Lasten von 500–540 kg muss der Untergrund stabil sein (nicht weicher Schlamm, nicht instabiler Hang), um ein Abrutschen zu verhindern.
Ist der Polyestergurt genauso sicher wie eine Stahlkette?
Ja, bei horizontalem Zug. Polyester bietet Vorteile: Flexibilität, gleichmäßige Zugfestigkeit, Stoßdämpfung und Rostfreiheit. Nachteil: Schnellerer Verschleiß auf sehr rauen Oberflächen (maximal 2–3 Jahre bei mäßiger Nutzung im Vergleich zu über 5 Jahren bei einer Kette).
Kann ich die Winde an einem Anhänger mit anderen Reifen montieren?
Ja. Die Grundplatte ist universell – sie kann an jeder Anhänger-/Chassis-Konstruktion mit entsprechenden Bohrungen befestigt werden. Stellen Sie sicher, dass die Die Platte ist senkrecht zur Zugrichtung befestigt, um die Last gleichmäßig zu verteilen.
Wie schwer ist es, die Kurbel zu drehen, um 540 kg zu ziehen?
Geschätzt: 15–25 kg Kraftaufwand am Griff (abhängig vom internen Übersetzungsverhältnis, nicht angegeben). Eine durchschnittliche Person kann die Winde problemlos bedienen. Bei Lasten über 400 kg wird empfohlen, dass eine zweite Person die Last während des Ziehens führt/kontrolliert.
Hält der Verriegelungshebel die Last automatisch fest?
Ja. Sobald die Höhe/Position erreicht ist, verriegelt der Verriegelungshebel den Mechanismus. Die Last bleibt verriegelt, bis der Bediener den Hebel manuell löst. Ein versehentliches Lösen während Arbeitspausen ist ausgeschlossen.
Kann ich die Winde zum vertikalen Ziehen (Hebezeug) verwenden?
Nein. Die Winde GGHW 540/8 ist speziell für das horizontale Ziehen an Flächen konzipiert. Für vertikales Ziehen ist ein anderer Haken und ein spezielles Sicherheitssystem erforderlich. Verwenden Sie für vertikales Ziehen die Vertikalkettenzüge von Güde (GSZ). Modelle).
Wie hoch ist die Kurbelzuggeschwindigkeit (m/s)?
Vom Hersteller nicht angegeben. In der Praxis dauert das Ziehen einer Last von 540 kg auf 8 m Gurt bei einer manuellen Geschwindigkeit von 30–40 U/min etwa 2–3 Minuten (durchschnittliche Geschwindigkeit ca. 45–65 cm/s).
Welche Wartung benötigt die Gurtwinde?
Minimal. Monatliche Inspektion: Gurt auf Beschädigungen (keine Schnitte/Ausfransungen), Funktion des Verriegelungshebels (kein ungewöhnlicher Widerstand), Haken (keine Verformung) und Kurbel (leichtgängige Drehung) prüfen. Alle 6 Monate den internen Mechanismus mit Leichtöl (WD-40) schmieren.
