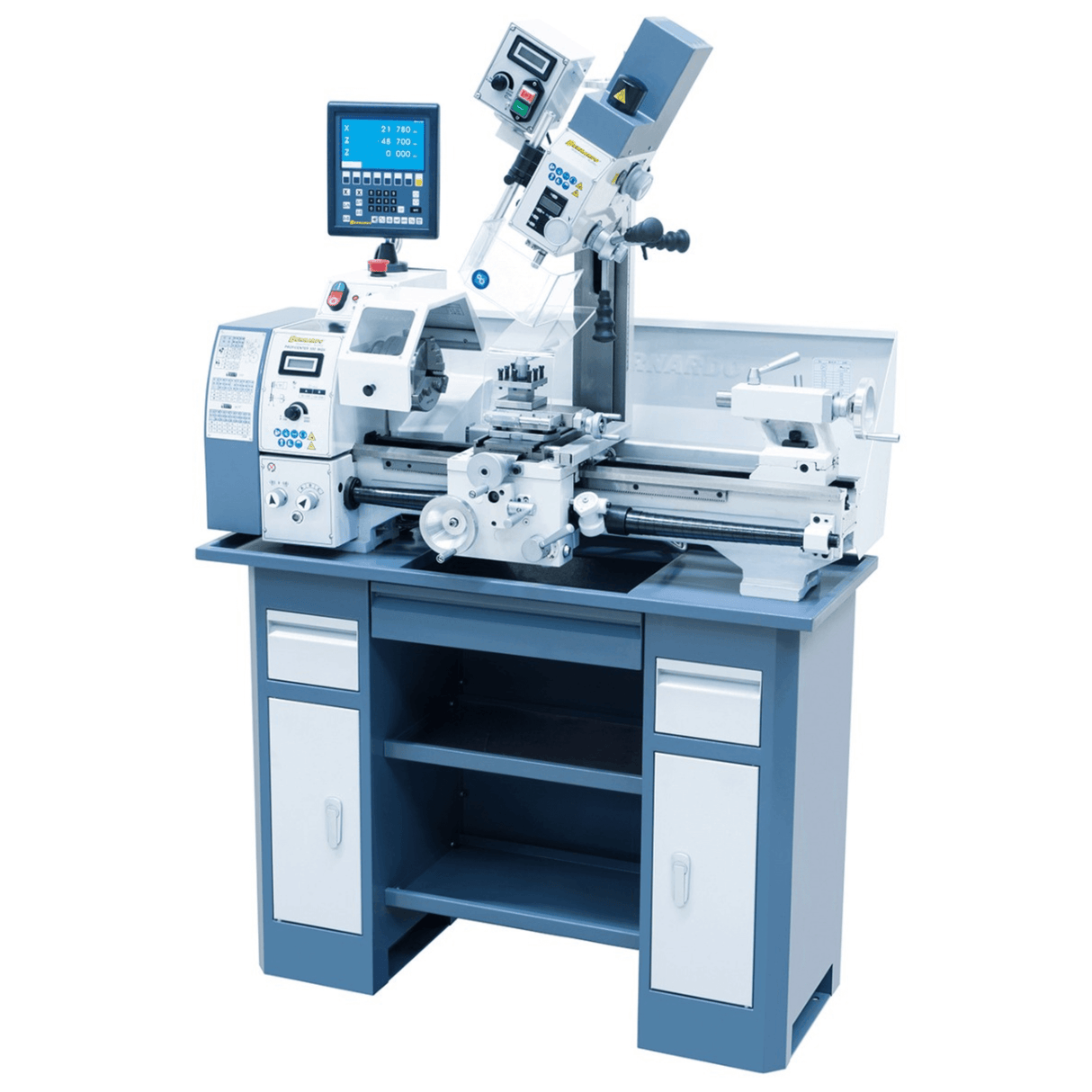

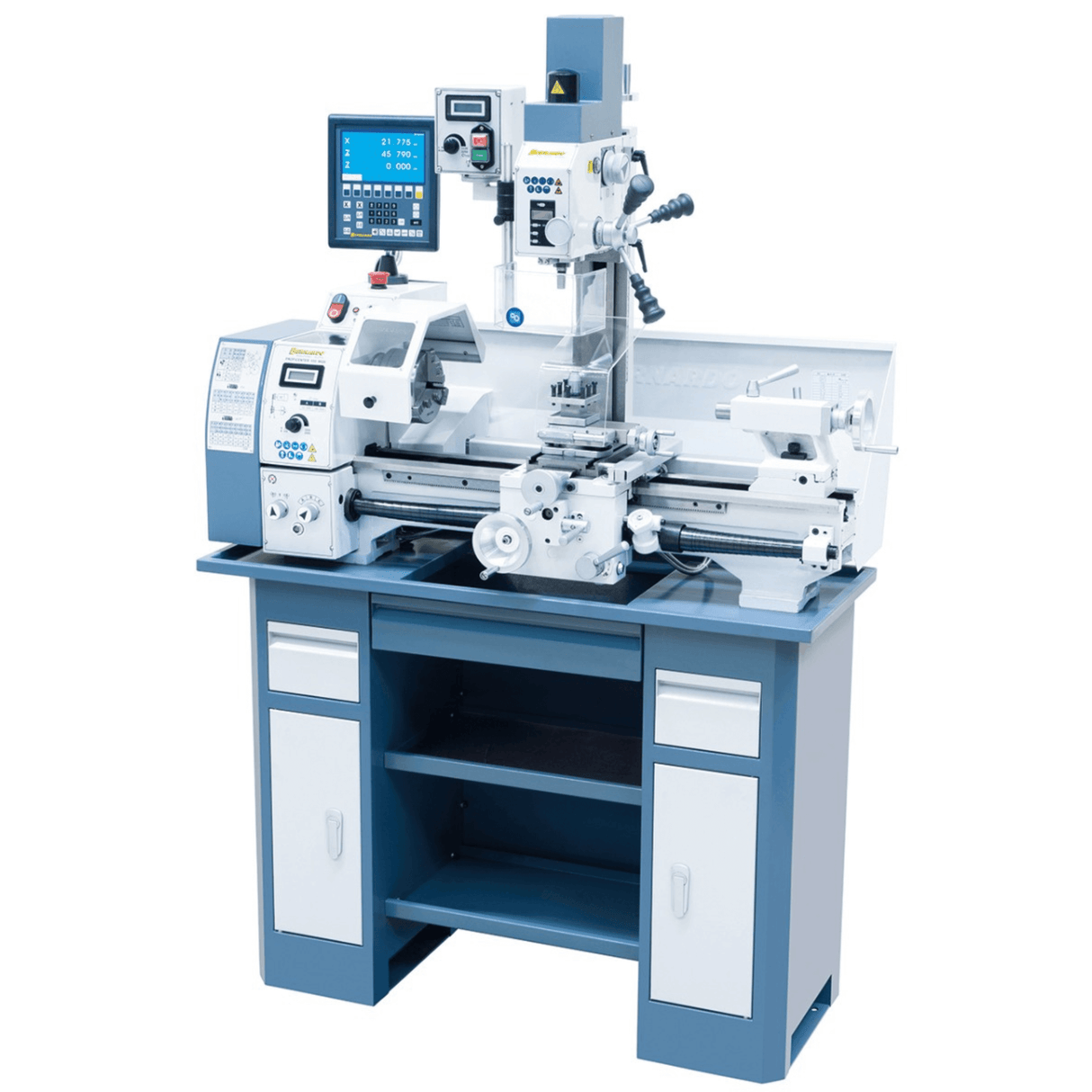

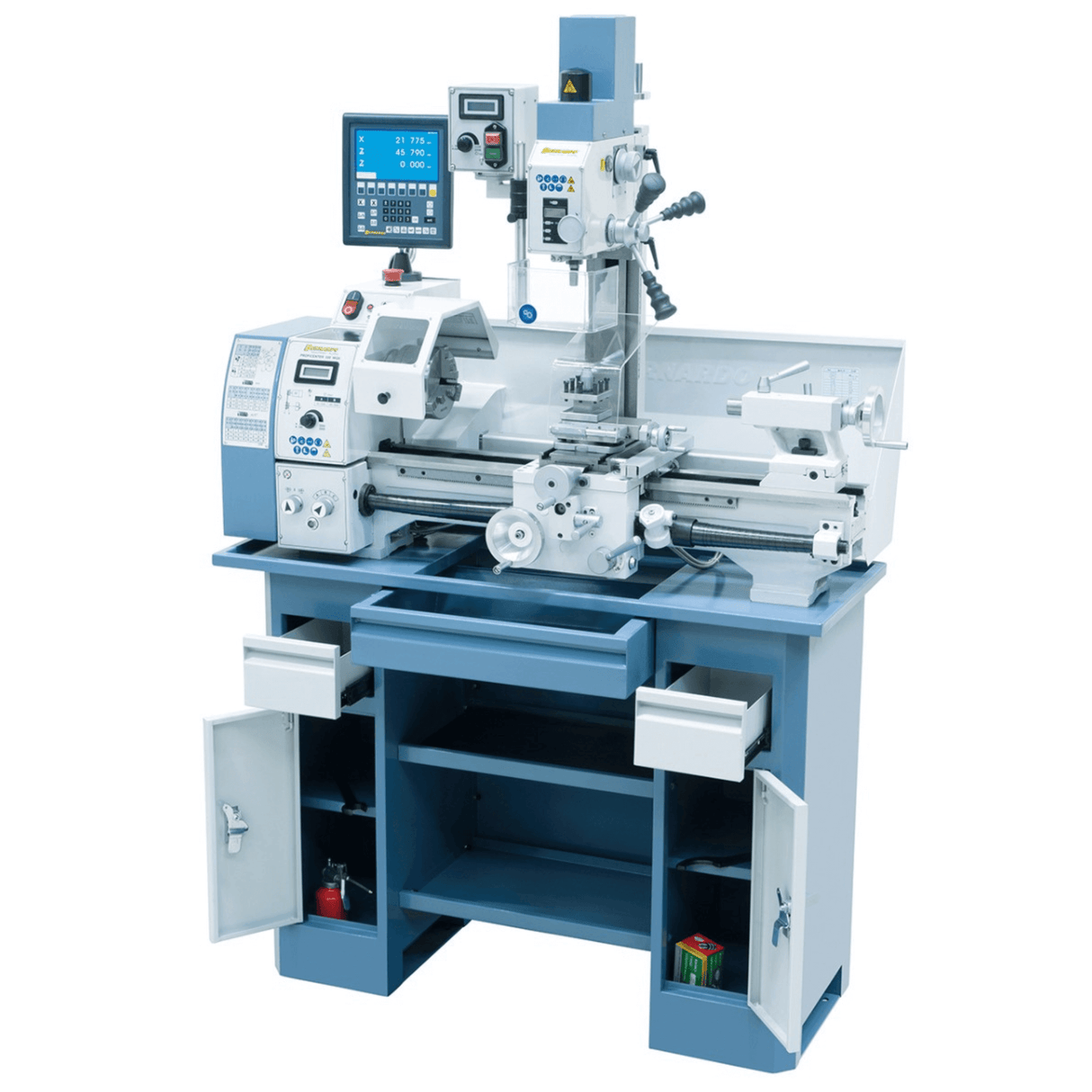

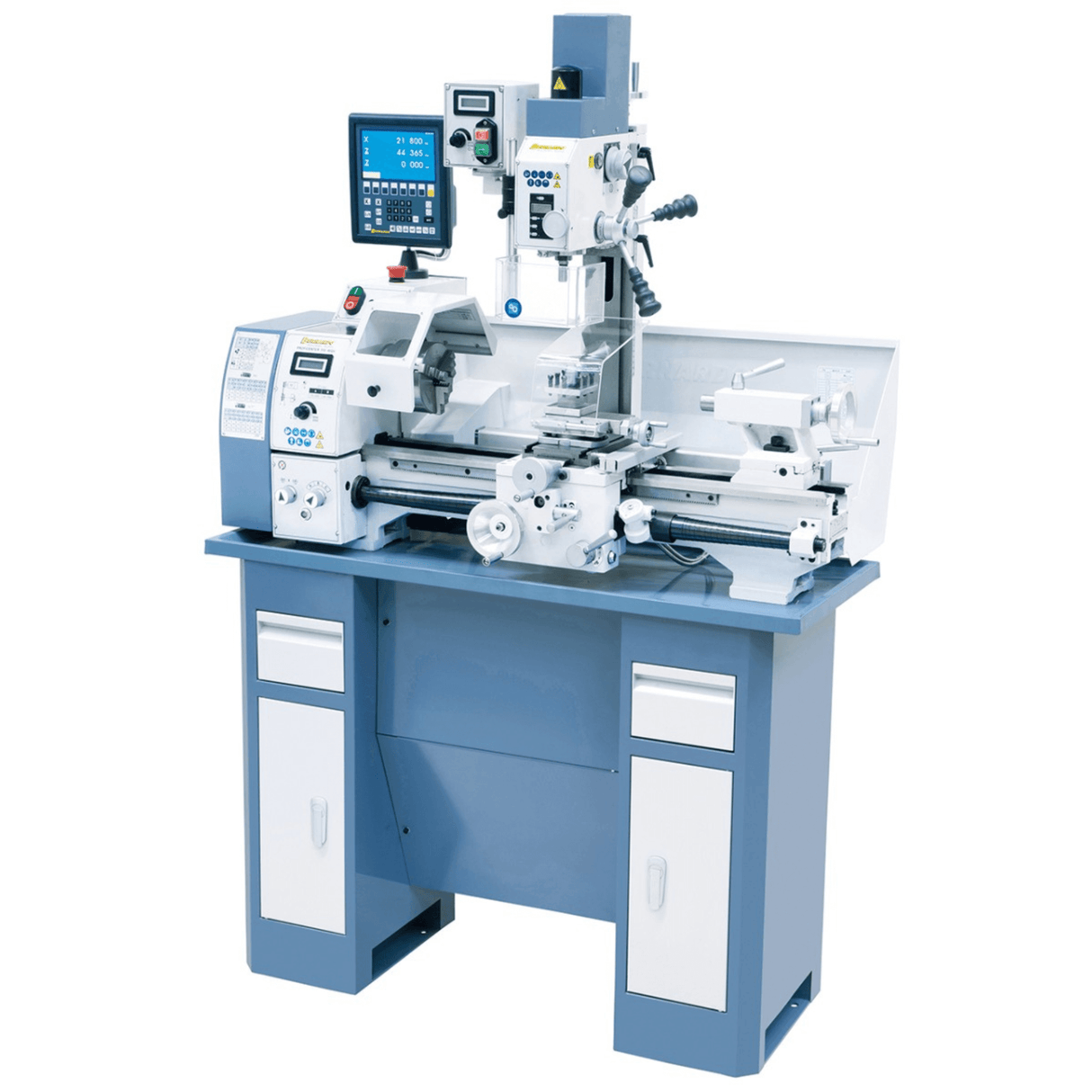

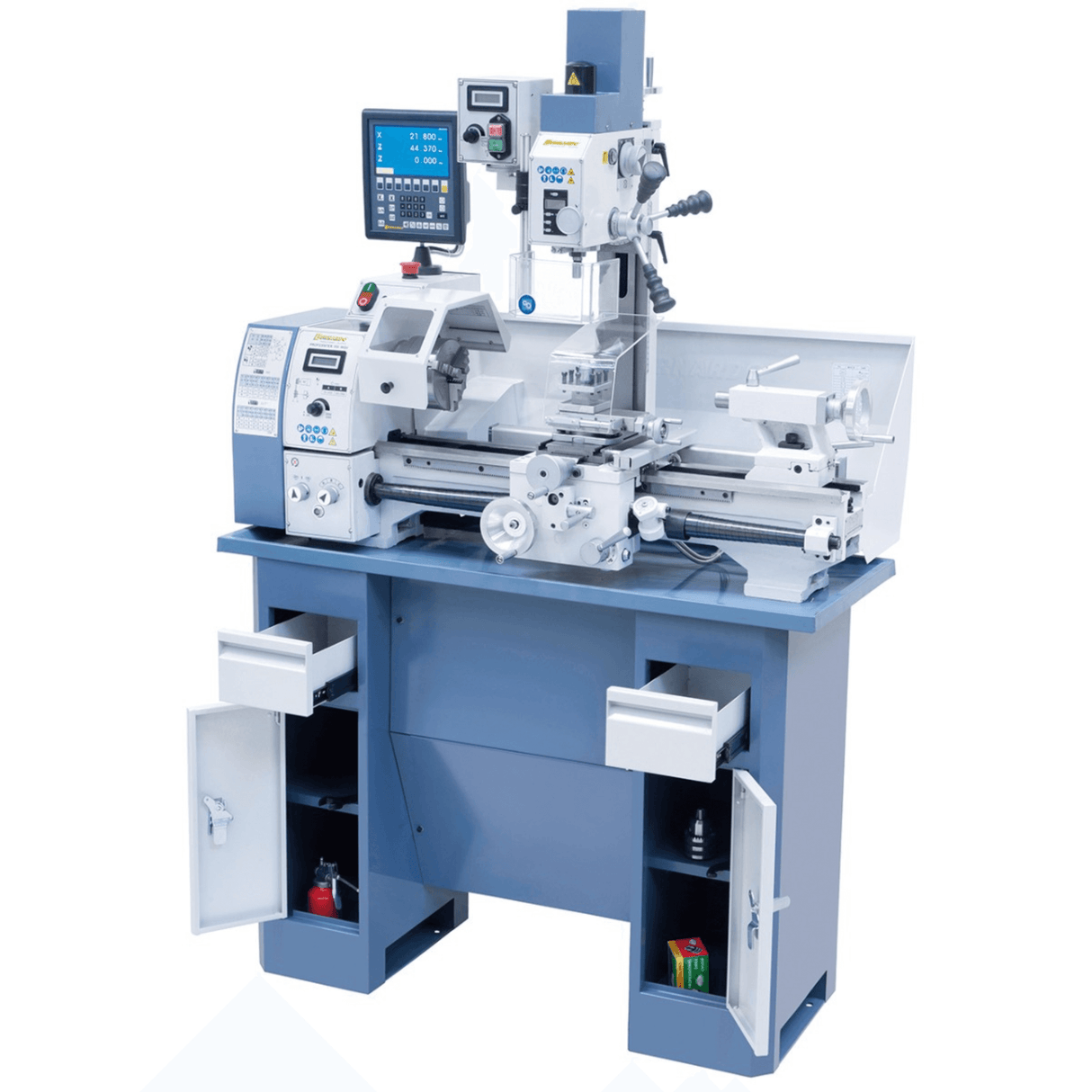

Die Bernardo Proficenter 550 WQV ist eine Metalldrehmaschine für den professionellen Einsatz mit einem Spitzenabstand von 550 mm, einem 0,75 kW / 230 V Motor und einem Gewicht von 165 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.
- Spitzenabstand: 550 mm
- Spitzenhöhe: 125 mm
- Drehdurchmesser über Bett: 250 mm
- Spindelbohrung: 26 mm
- Spindelbohrungskonus: MT 4
- Drehzahl: 50 – 2000 / 100 – 2000 U/min
- Längsvorschub: (6) 0,07 – 0,40 mm/U
- Quervorschub: (4) 0,03 – 0,075 mm/U
Wer nutzt die Proficenter 550 WQV und wofür?
Maschinenwerkstätten und Drechsler. Handwerker nutzen die Proficenter 550. WQV für das Drehen von zylindrischen, konischen und Gewindeformen an Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
Ihre Position im Bernardo-Sortiment
Die Bernardo Proficenter 550 WQV gehört zum Bernardo-Metalldrehmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, konsultieren Sie den Bernardo-Katalog auf Krollit oder kontaktieren Sie unseren Kundenservice für Unterstützung bei der Auswahl der richtigen Maschine.
Krollit Logistik und Support
Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Der Versand von Ersatzteilen und Zubehör dauert ab Krollit-Lager 3–5 Werktage. Unser Kundenservice in italienischer Sprache steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Abwicklung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die Proficenter 550 WQV geeignet?
| Profil |
Kompatibilität |
Muster |
| Maschinenwerkstätten und Kunstdrechsler |
Geeignet |
Zylinder-, Kegel- und Gewindedrehen von Stählen und Legierungen |
| Industrielle Instandhaltungs- und Reparaturzentren |
Geeignet |
Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserien |
| Hobbyisten und Modellbauer Hersteller |
Von evaluate |
Professionelles Gerät: Für gelegentlichen Heimgebrauch kleinere Tischgeräte evaluieren |
Nicht geeignet für: Anwendungen, die über die vom Hersteller angegebenen technischen Spezifikationen hinausgehen. Bei Fragen zur Kompatibilität wenden Sie sich bitte an den Krollit-Kundendienst.
Arbeitskapazität
| Bohrkapazität in Stahl |
16 mm |
| Planfräskapazität |
50 mm |
| Schaftfräskapazität |
16 mm |
Spindel und Drehzahl
| Spitzenabstand |
550 mm |
| Spindelbohrung |
26 mm |
| Spindelbohrungskegel |
MT 4 |
| Drehzahl |
50 – 2000 / 100 – 2000 U/min |
| Abstand Spindel – Säule |
150 mm |
| Spindeldrehzahl |
50 – 2250 U/min |
| Spindelkegel |
MT 2 |
Tabelle und Abmessungen
| Höhe Mitte |
125 mm |

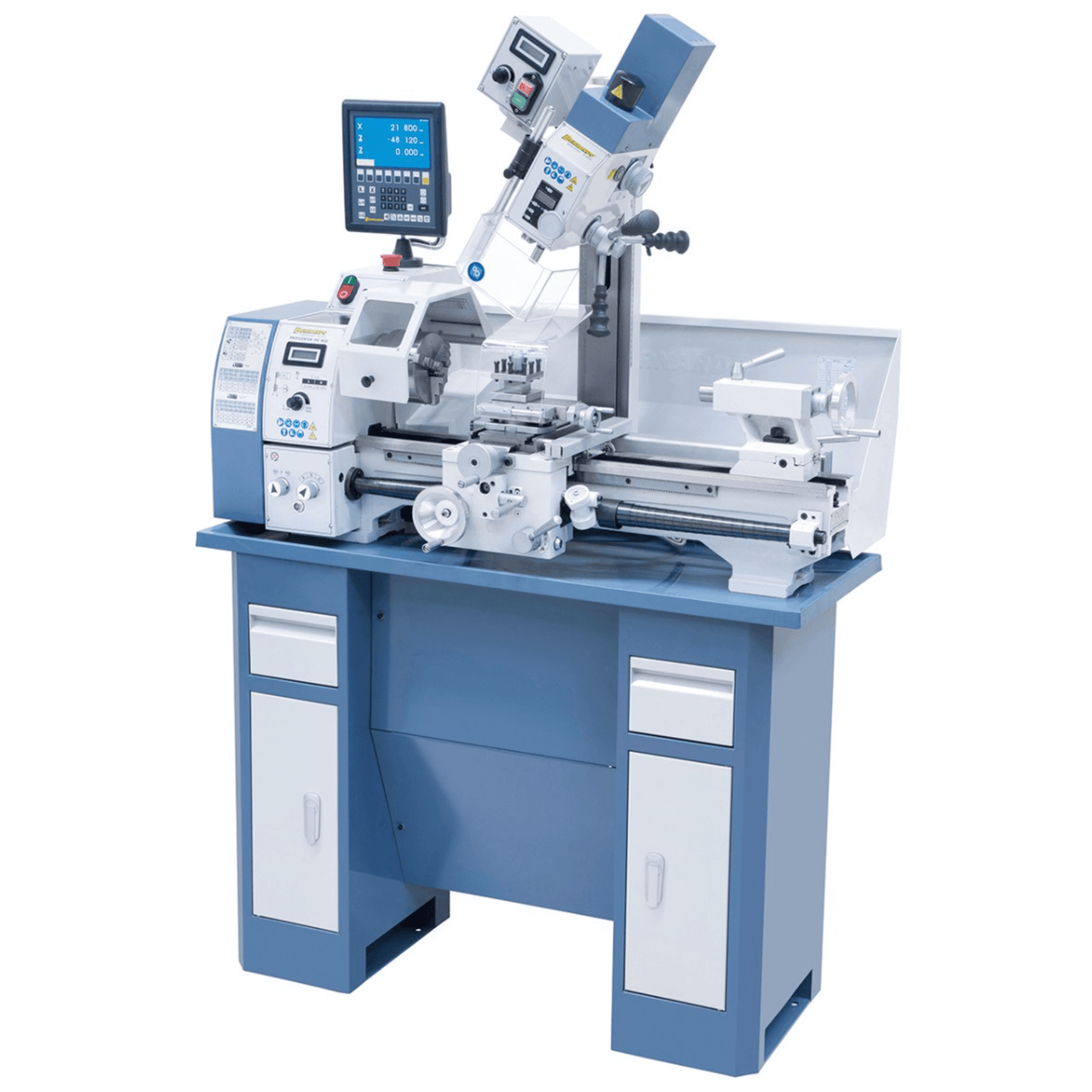

| Kopfneigung |
-90° / +90° |
| Abmessungen (L x B x H)* |
1210 x 610 x 860 mm |
Motor und Stromversorgung
| Drehmaschinenmotorleistung S1 100 % |
0,75 kW / 230 V |
| Drehmaschinenmotorleistung S6 40 % |
1,0 kW / 230 V | V
| Fräsmotorleistung S1 100 % |
0,50 kW / 230 V |
| Fräsmotorleistung S6 40 % |
0,75 kW / 230 V |
Weitere Spezifikationen
| Drehdurchmesser über Bett |
250 mm |

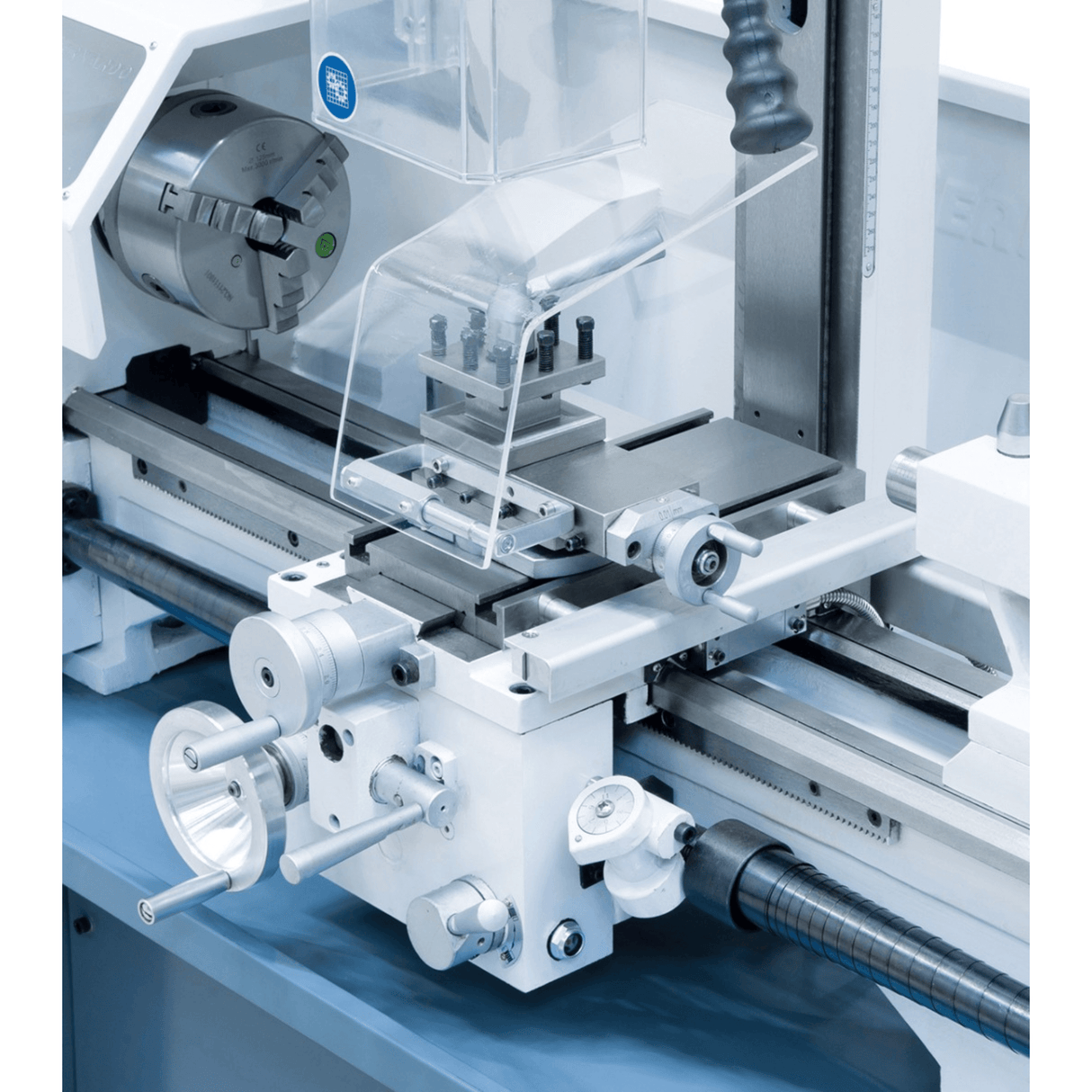

| Längsvorschub |
(6) 0,07 – 0,40 mm/U |
| Quervorschub |
(4) 0,03 – 0,075 mm/Umdrehung |

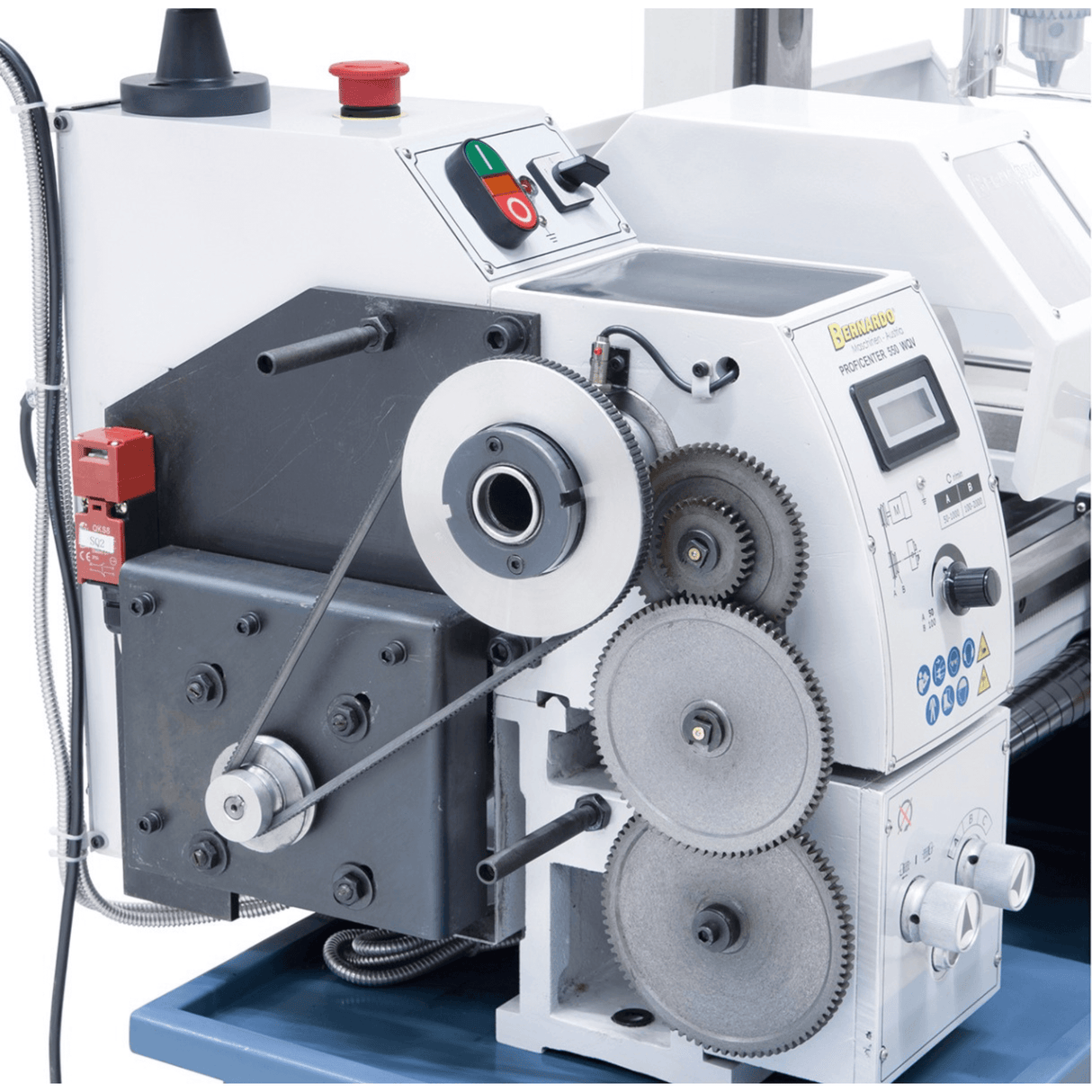

| Metrische Gewinde |
18 (0,2 – 3,5 mm) |
| Zollgewinde |
21 (8 – 56 TPI) |
| Reitstockbuchsenhub |
70 mm |
| Reitstockkonus |
MT 2 |
| T-Achsen-Querschlitten |
10 mm |

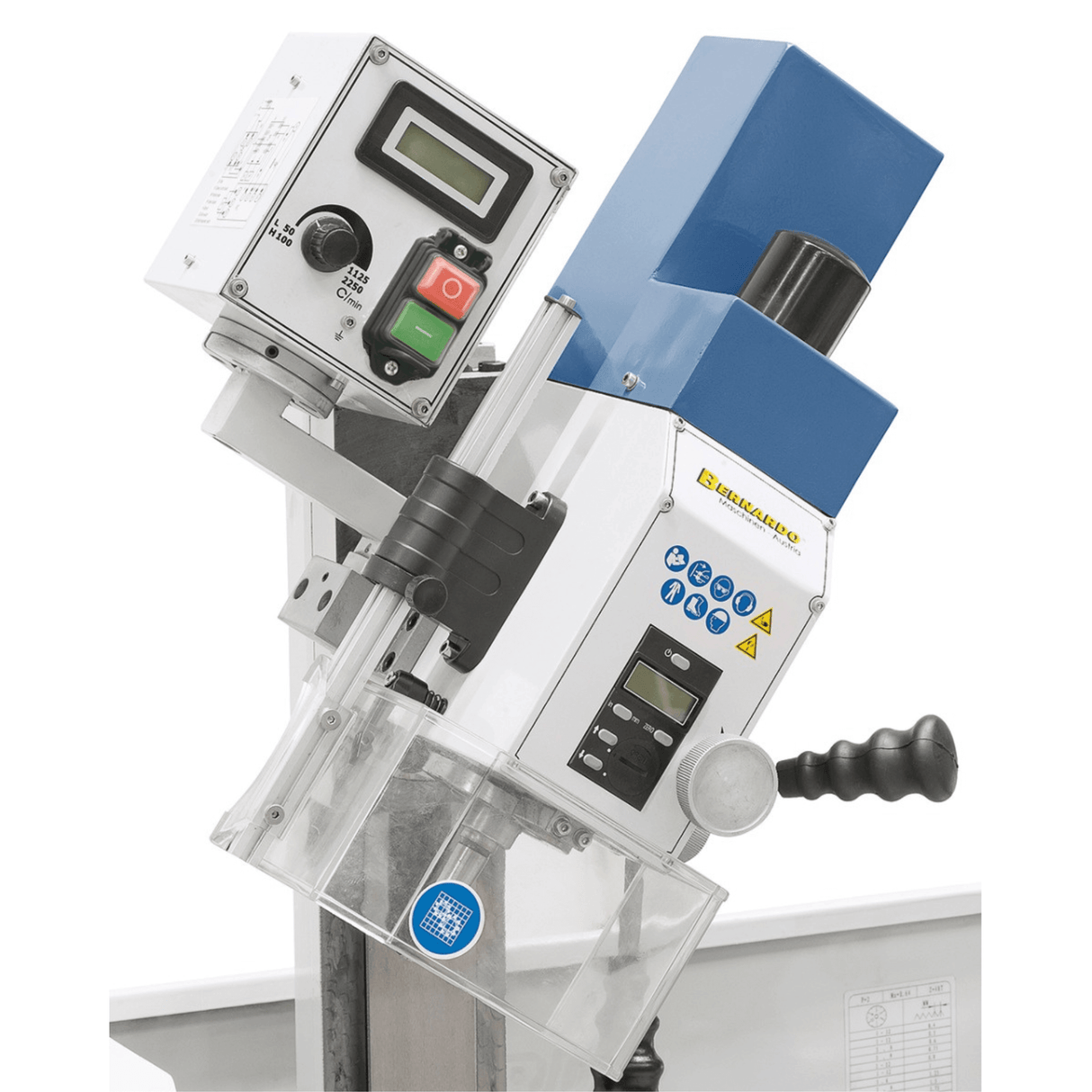

| Verstellkopf für vertikale Verstellung |
195 mm |
| Gewicht |
165 kg |
Häufig gestellte Fragen
Welche Materialien kann die Proficenter 550 WQV bearbeiten?
Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnittgrenzen.
Für gehärtete oder hochfeste legierte Stähle empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt. Bei speziellen Legierungen prüfen Sie bitte die Kompatibilität des Spannfutters und des Morsekonus-Reitstocks.
Was ist im Lieferumfang enthalten?

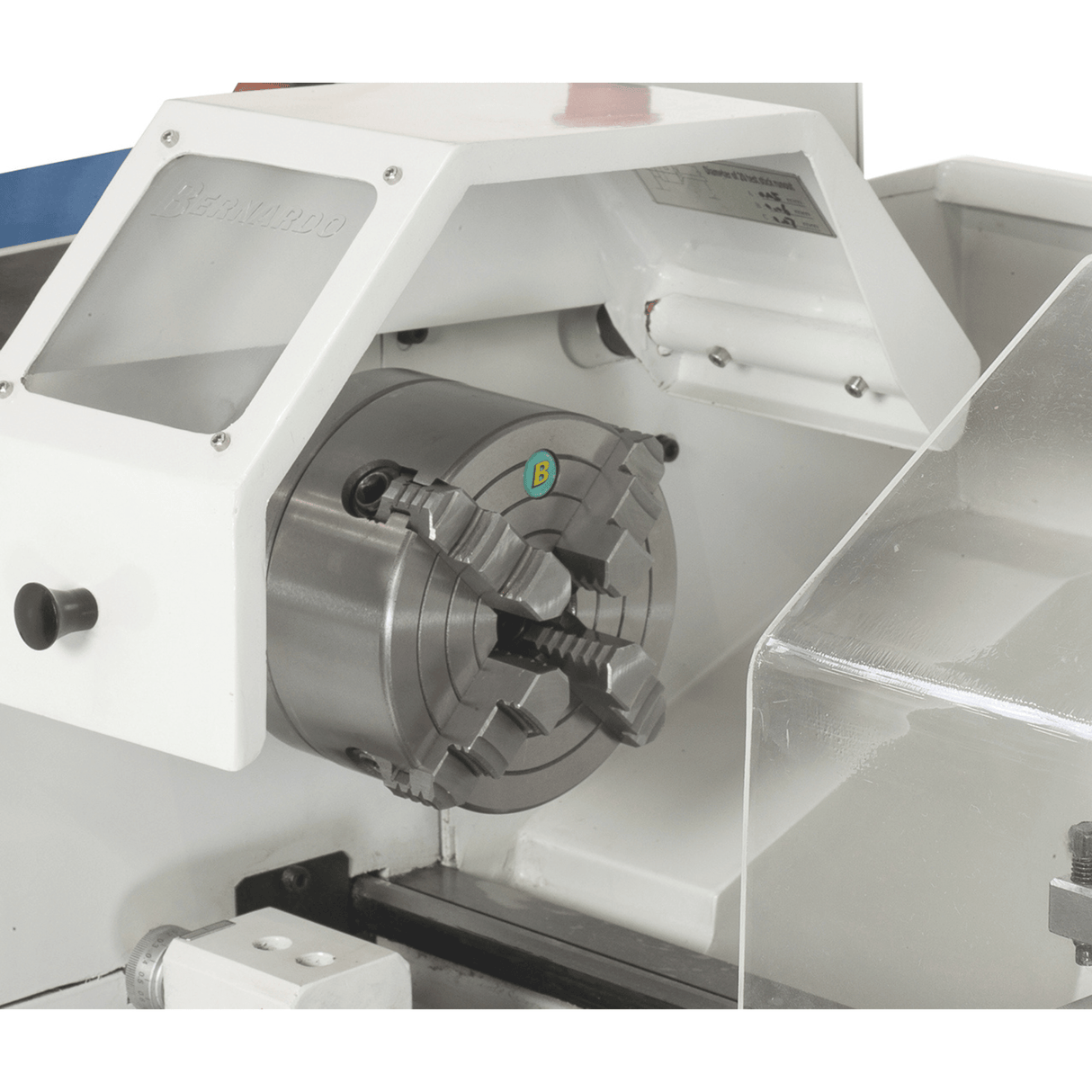

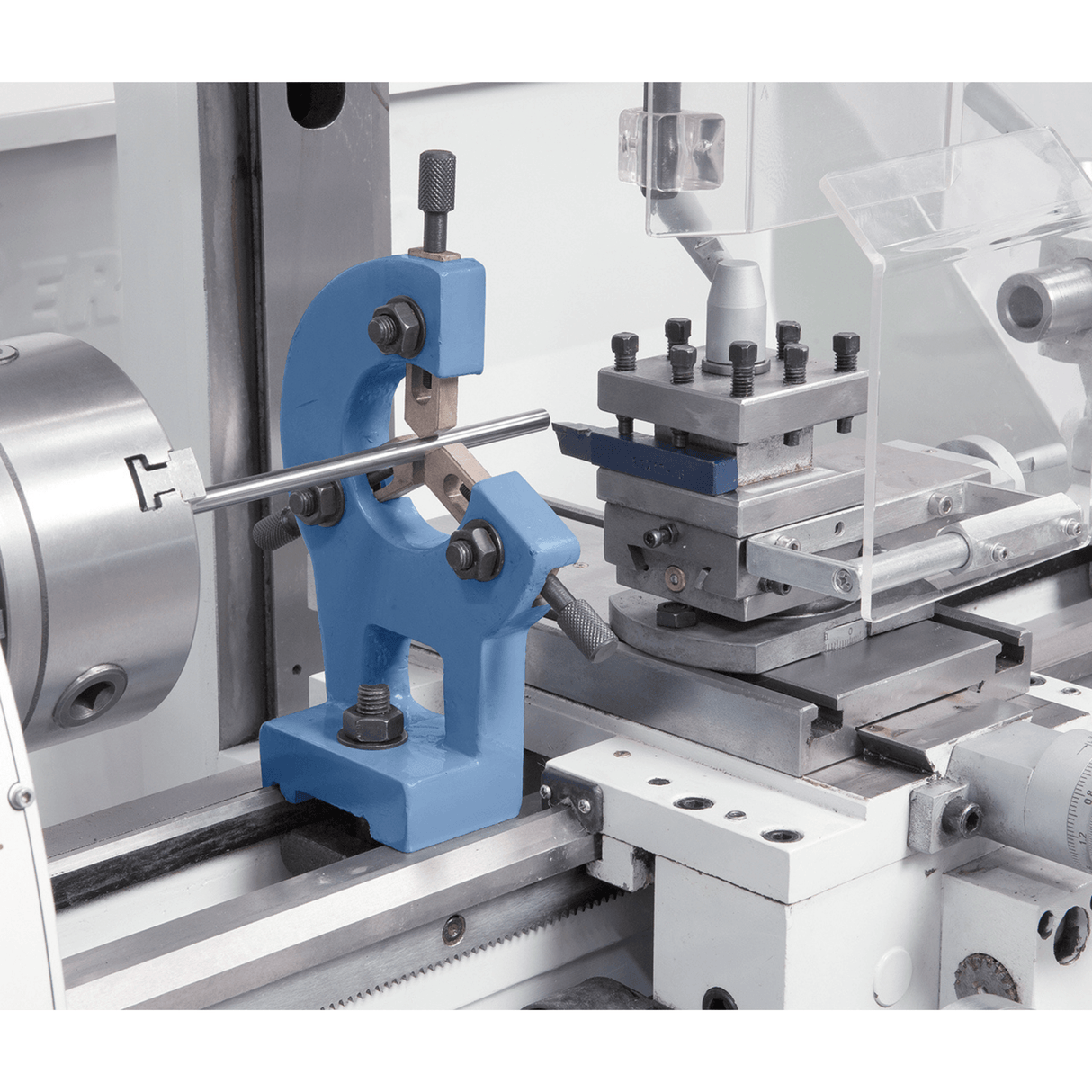

Zum Lieferumfang gehören ein selbstzentrierendes Spannfutter, ein Reitstock, eine Lünette, Gewindeschneidzubehör und ein Schraubenschlüsselsatz.
Eine genaue Liste des mitgelieferten Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Support für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.
Welche Stromversorgung wird benötigt?
Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen sind häufig für 230 V Einphasenstrom ausgelegt, professionelle Modelle für 400 V Drehstrom.
Für 400-V-Drehstrommodelle ist ein Industrieanschluss erforderlich. Bitte prüfen Sie vor dem Kauf, ob Ihre Werkstatt über ausreichend Strom verfügt.
Ist die Maschine für die Serienfertigung geeignet?
Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischdrehmaschinen für den mittleren Einsatz geeignet sind.
Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath eignen sich für den gelegentlichen Einsatz oder eine kleine Werkstatt.
Wie viel wiegt die Maschine und wie muss sie installiert werden?
Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.
Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischdrehmaschinen bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend großer Auflagefläche installiert werden.
