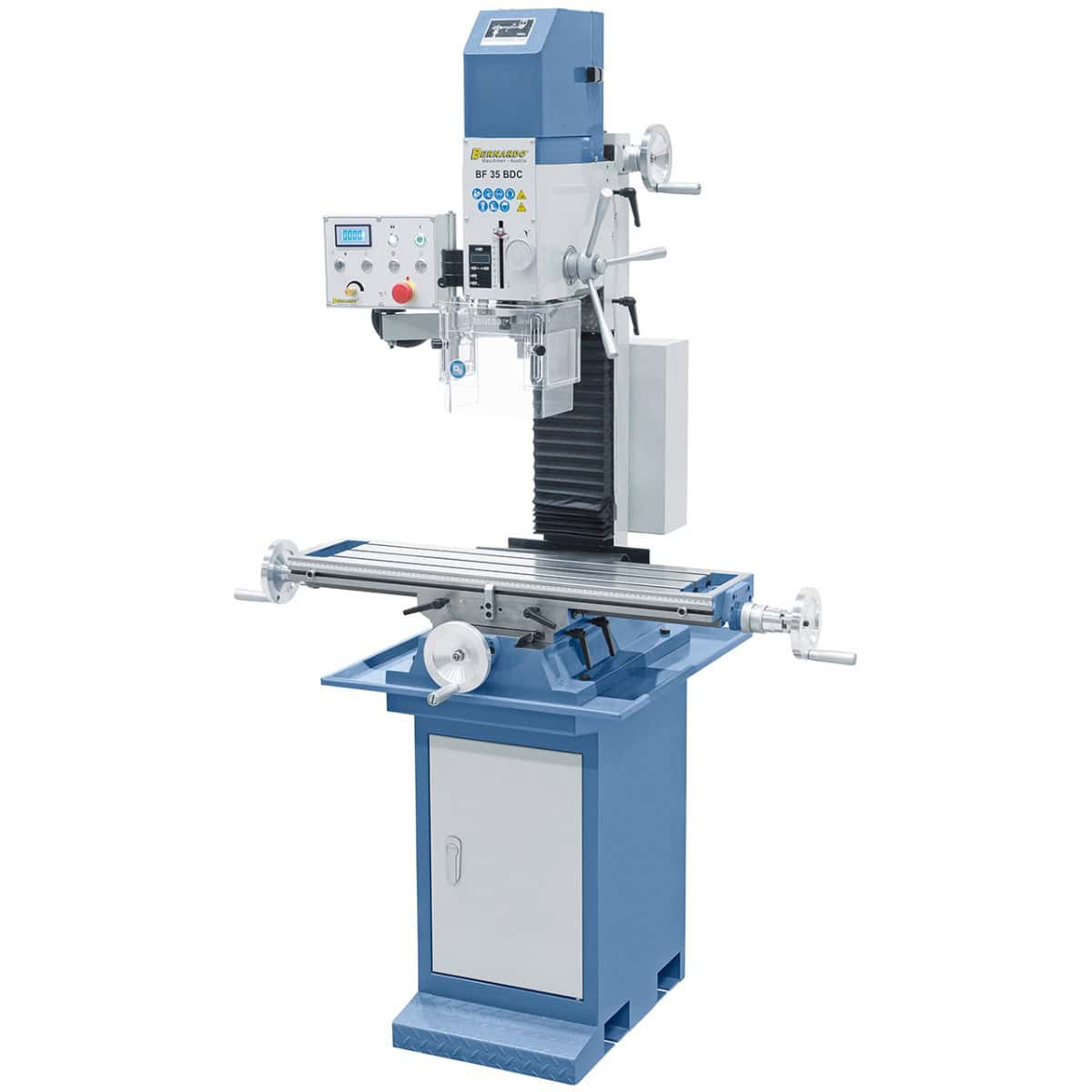

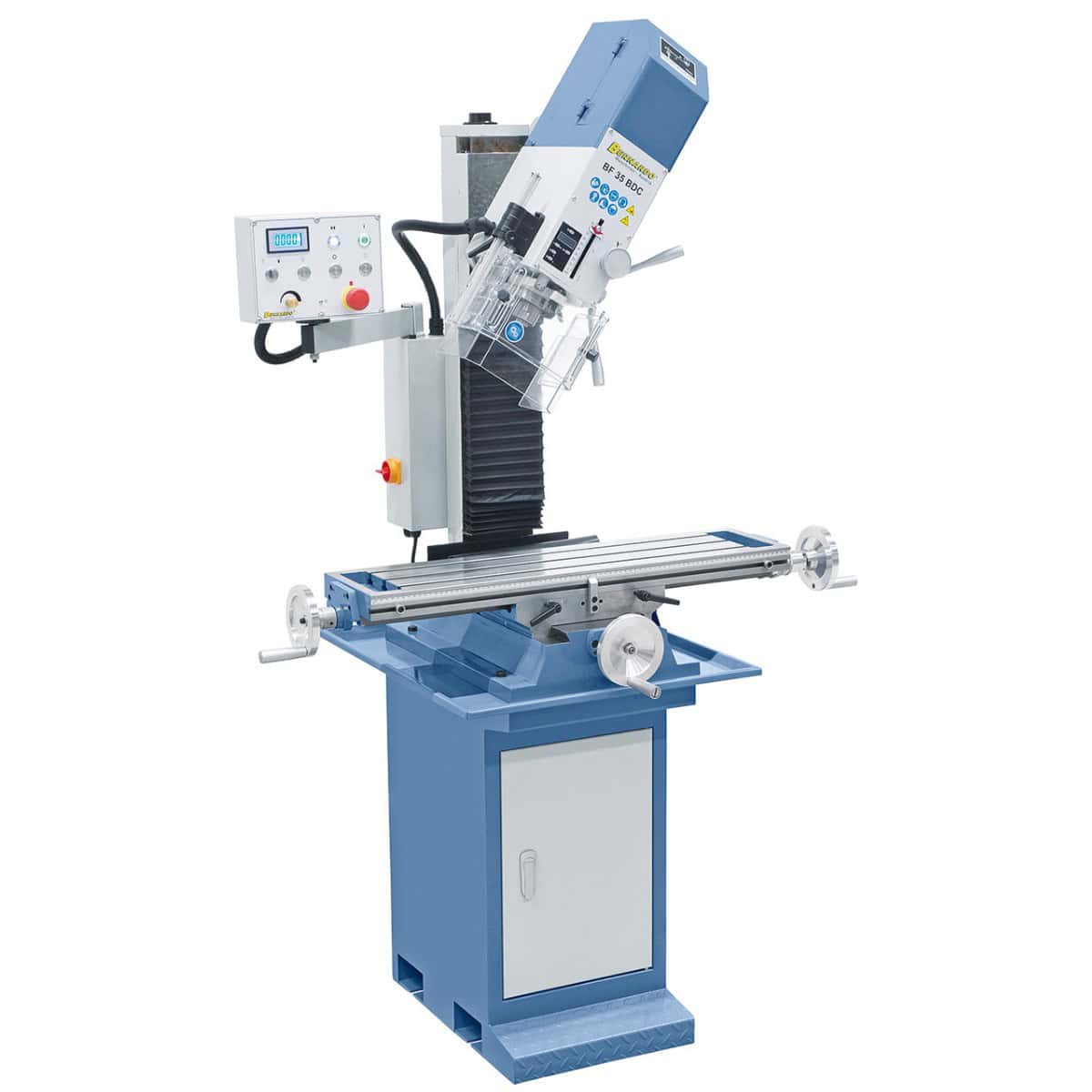

Bernardo BF 35 BDC Bohr-Fräsmaschine

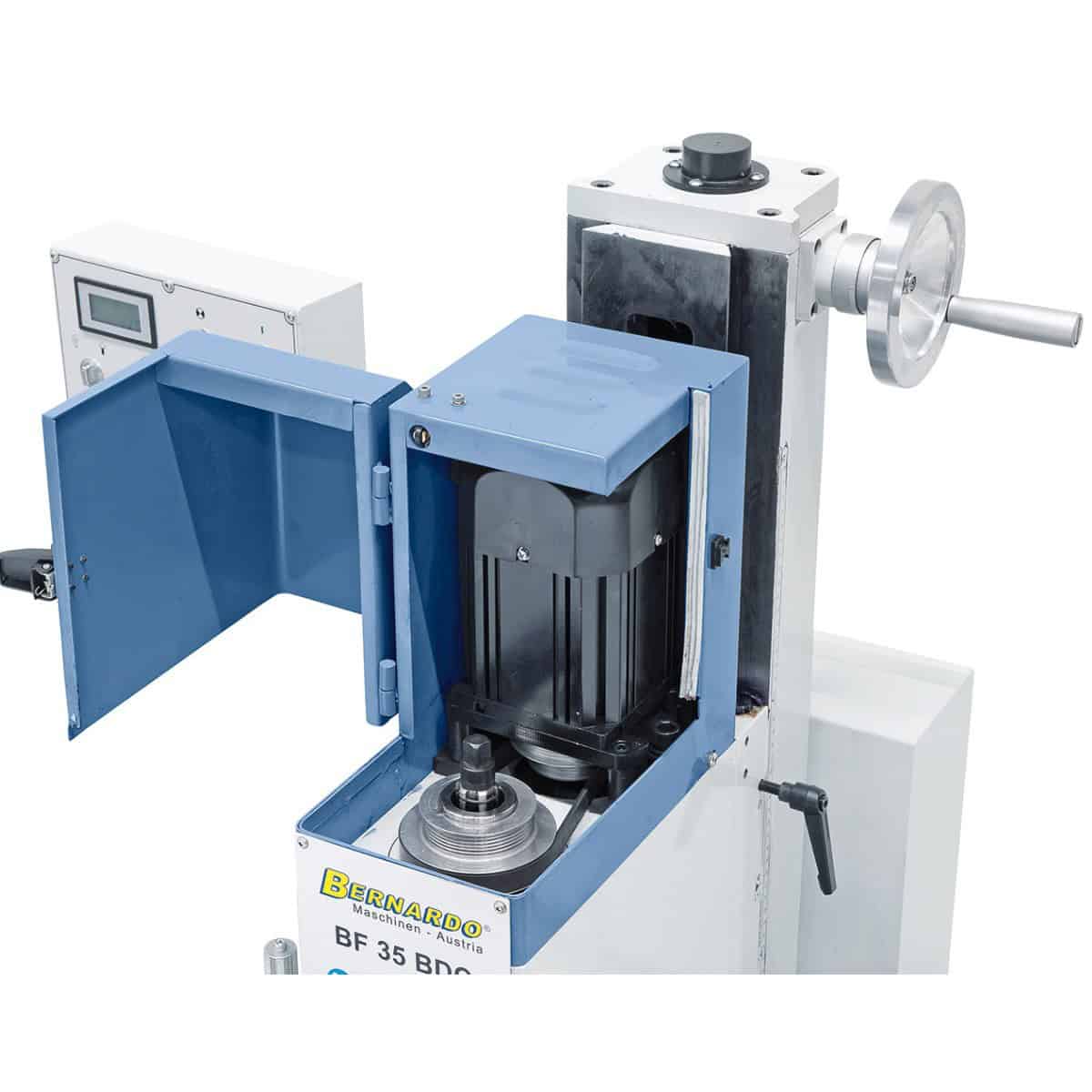

Die Bernardo BF 35 BDC ist eine vielseitige Bohr-Fräsmaschine für präzises Bohren, Fräsen und Gewindeschneiden. Dank ihres Gleichstrommotors und der stufenlosen Drehzahlregelung (100–3000 U/min) gewährleistet sie optimales Drehmoment und ideale Anpassung an das Werkstück.

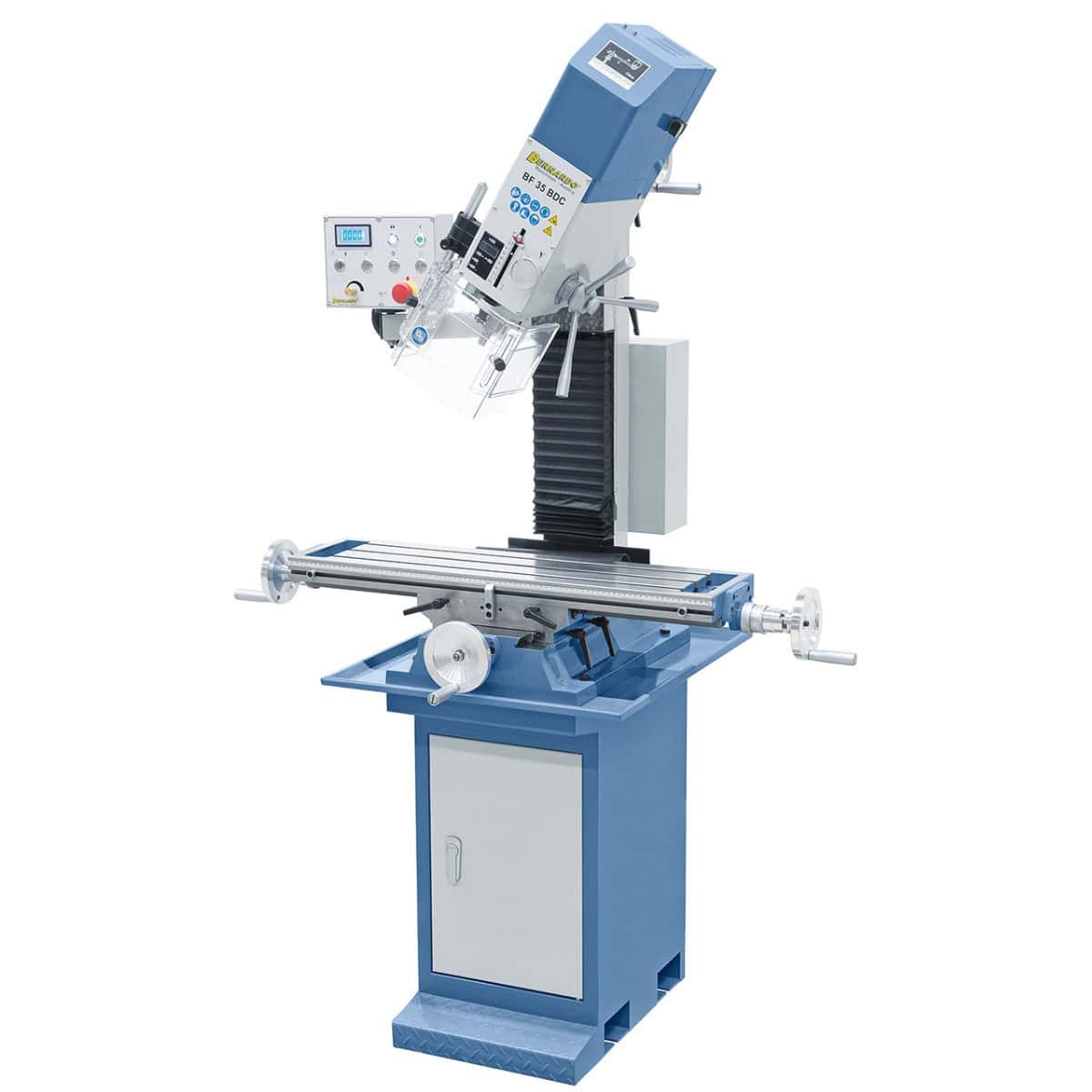

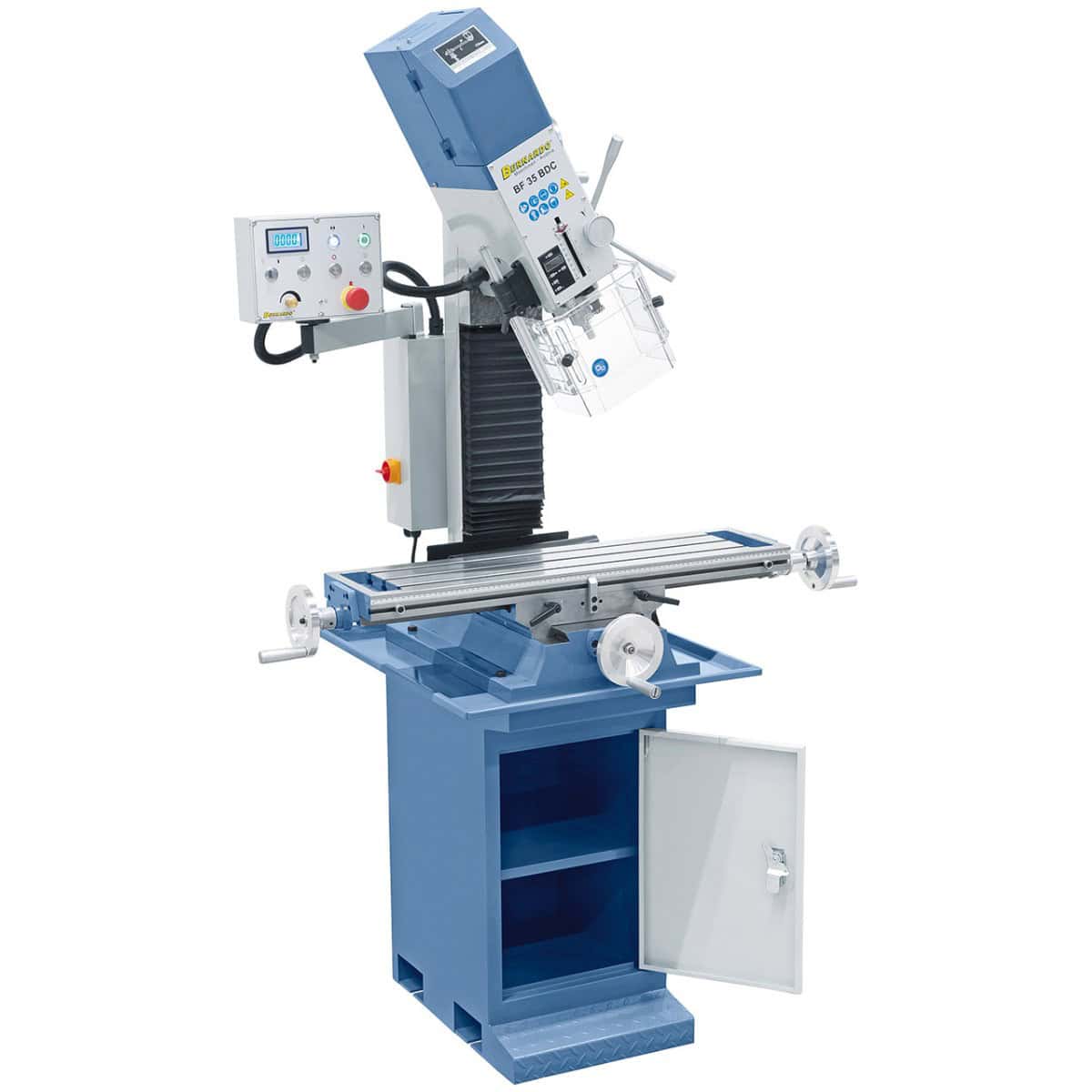

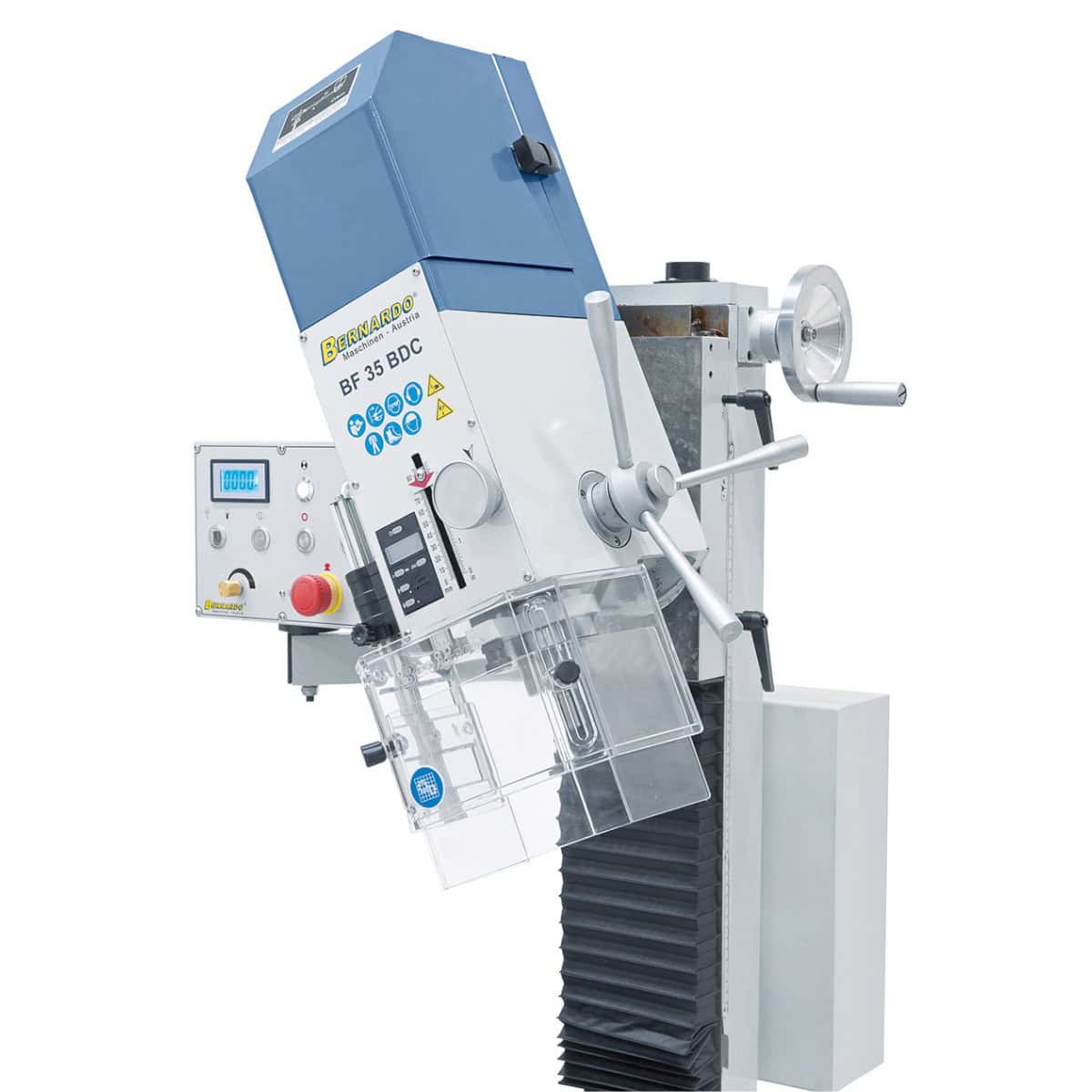

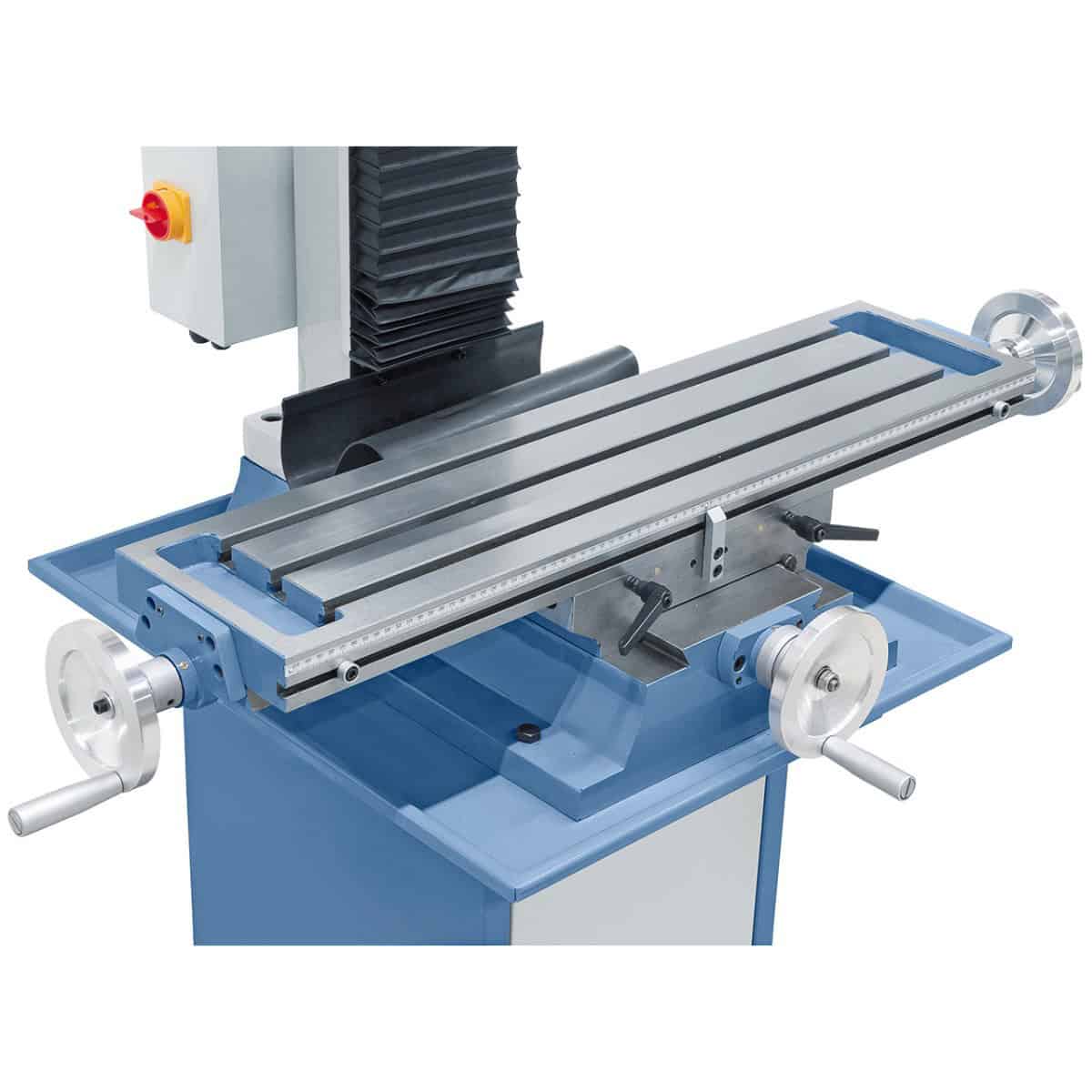

Der um -90°/+90° schwenkbare Bohrkopf, der große Kreuztisch (840 x 210 mm) und die Verfahrwege von 535 x 225 mm ermöglichen ein breites Anwendungsspektrum: Nutfräsen, Planfräsen, Ausbohren und Gewindeschneiden bis M20. Schwalbenschwanzführungen auf der X-, Y- und Z-Achse sowie Präzisionslager (Rundlaufgenauigkeit ≤ 0,015 mm) gewährleisten Stabilität und Genauigkeit.

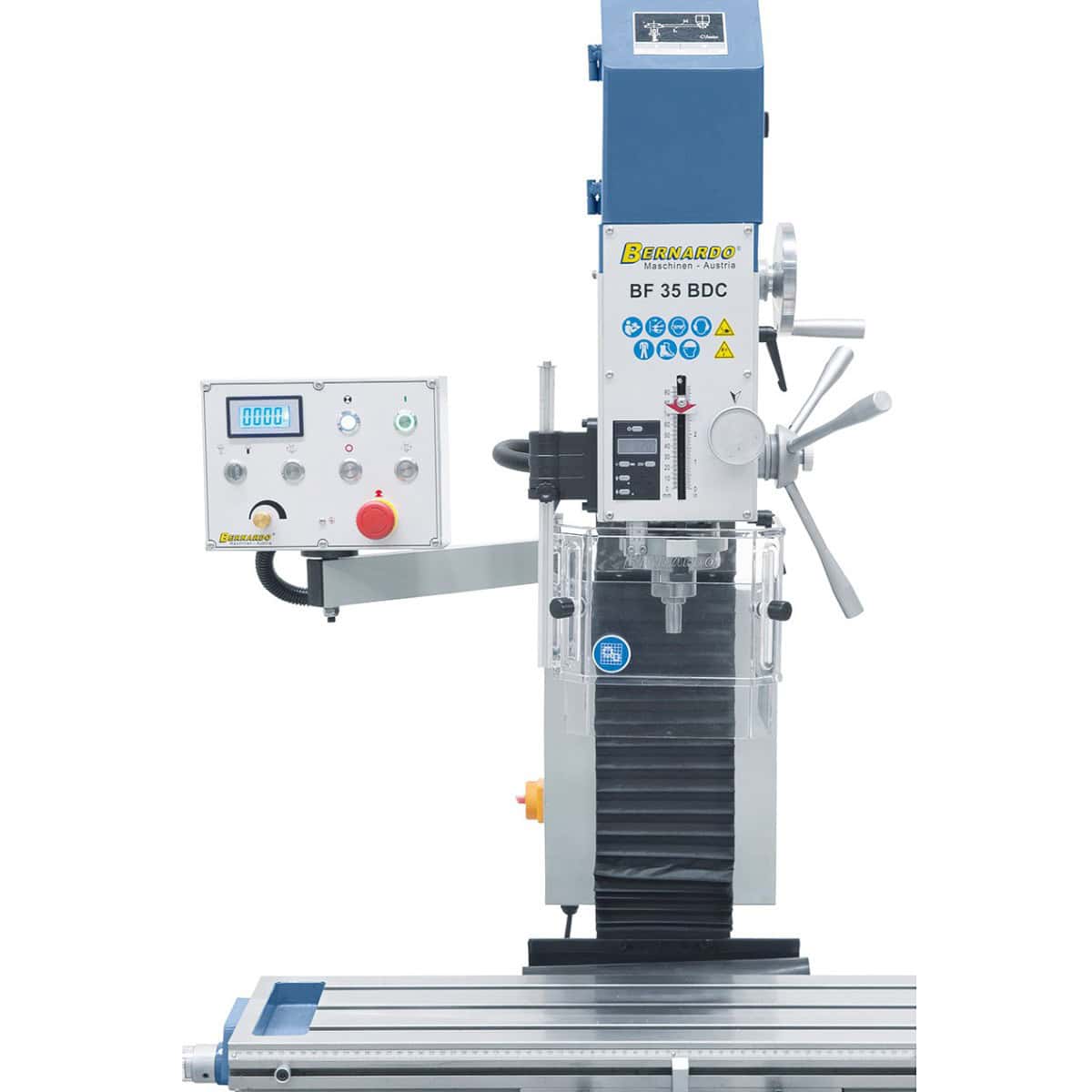

Ausgestattet mit digitalen Anzeigen für Spindeldrehzahl und Hub, einer Gewindeschneidvorrichtung, einstellbarem Schutz und einem EMV-Filter eignet sich die BF 35 BDC ideal für Labore und Werkstätten, die eine kompakte und zuverlässige Maschine benötigen.
Hauptmerkmale: Bohren bis Ø 35 mm in Stahl und Planfräsen bis 75 mm; Stirnfräsen bis Ø 25 mm; Gewindeschneiden bis M20 mit integrierter Rechts-/Linksdrehung; Stufenlose Drehzahlregelung (100–3000 U/min) mit Gleichstrommotor; Schwenkbarer Kopf -90°/+90° für Winkelbearbeitung; Kreuztisch 840 x 210 mm mit Verfahrwegen 535 x 225 mm; Digitale Spindeldrehzahlregelung und Hubanzeiger serienmäßig
Verstellbare Schwalbenschwanzführungen in X-, Y- und Z-Richtung

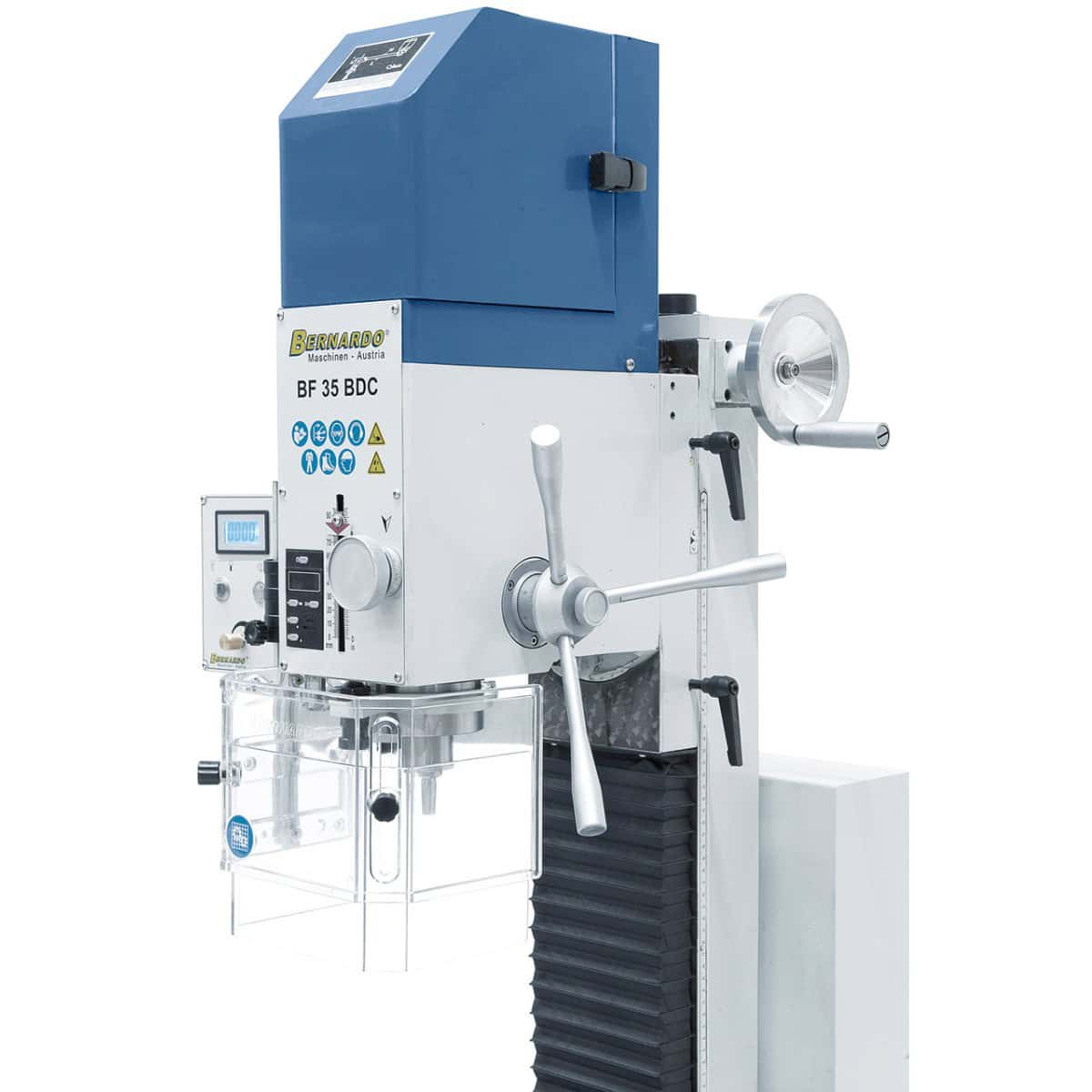

Spindelkonzentrizität ≤ 0,015 mm dank Präzisionslagern

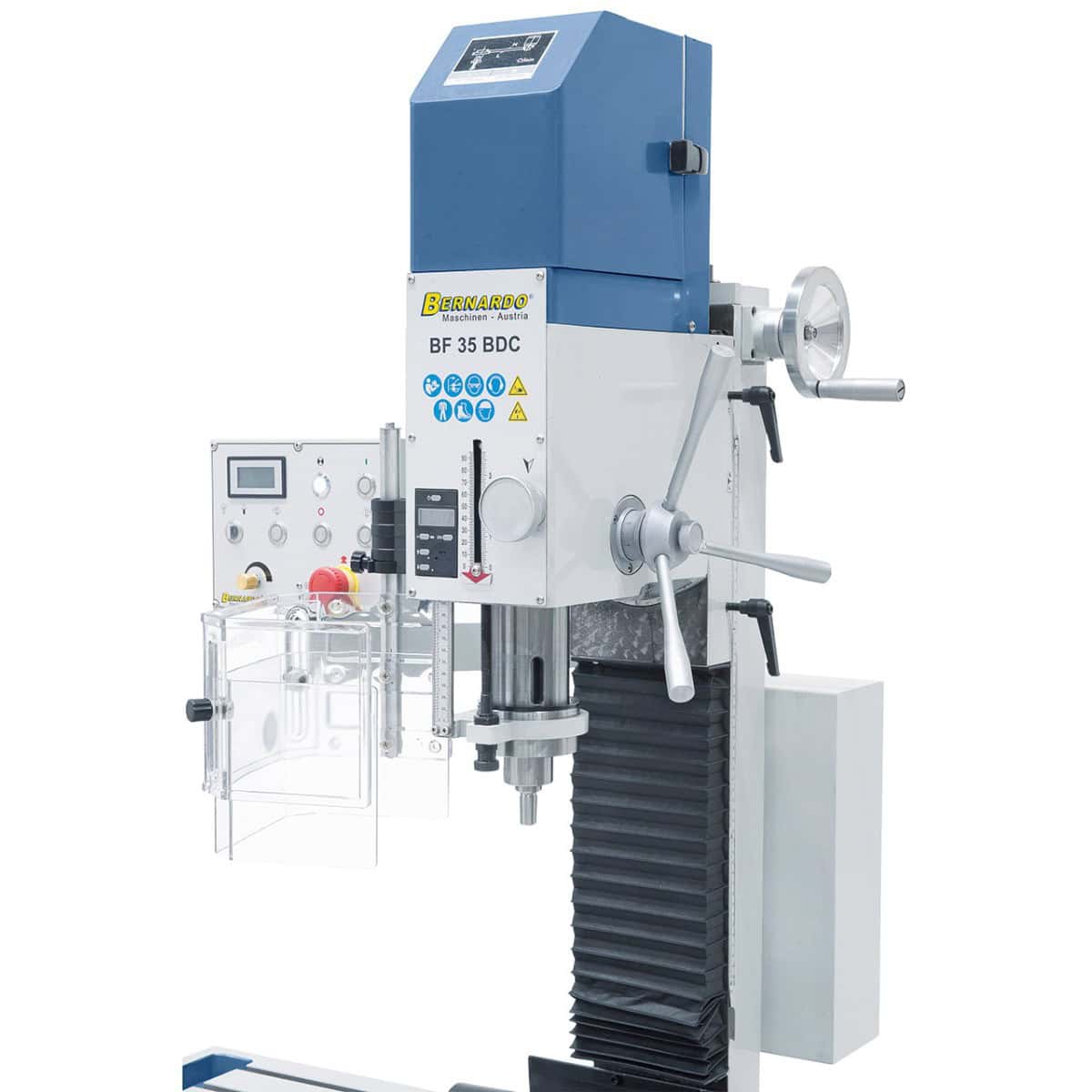

Höhenverstellbarer Schutz und CE-konformer EMV-Filter
Technische Tabelle:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
35 mm |
| Planfräskapazität |
75 mm |
| Schaftfräskapazität |
25 mm |
| Maximales Gewinde Kapazität |
M20 |
| Abstand Spindel-Säule |
190 mm |
| Abstand Spindel-Tisch min./max. |
90 – 440 mm |
| Spindelhub |
90 mm |
| Spindeldrehzahl (stufenlos) |
100–1500 / 200–3000 U/min |
| Spindelaufnahme |
MT 3 |

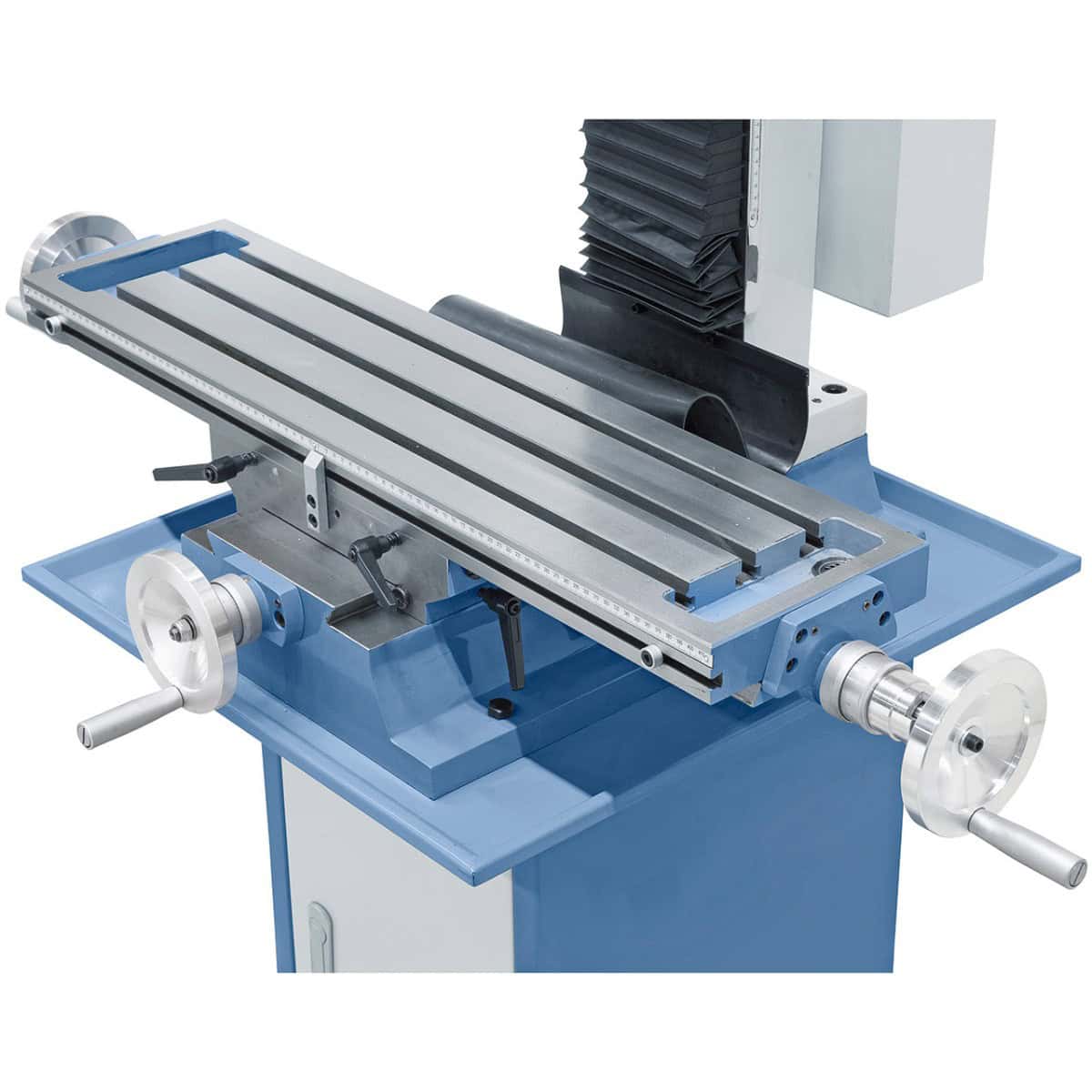

| Tisch Abmessungen |
840 x 210 mm |
| Tischverfahrweg (X/Y) |
535/225 mm |
| Kopfneigung |
-90° bis +90° |
| Kopfhöhenverstellung |
350 mm |
| T-Nutgröße |
14 mm |
| Motorleistung S1 100 % |
1,5 kW / 230 V |
| Motorleistung S6 40 % |
2,2 kW / 230 V |
| Maschinenabmessungen (L x B x H)* |
1180 x 710 x 1220 mm |
| Gewicht |
ca. 210 kg |
| *ohne Untergestell |
|
Lieferumfang:
Bohrfutter 3–16 mm / B16
Spindelwelle MT 3 / B16
Zugstange M12

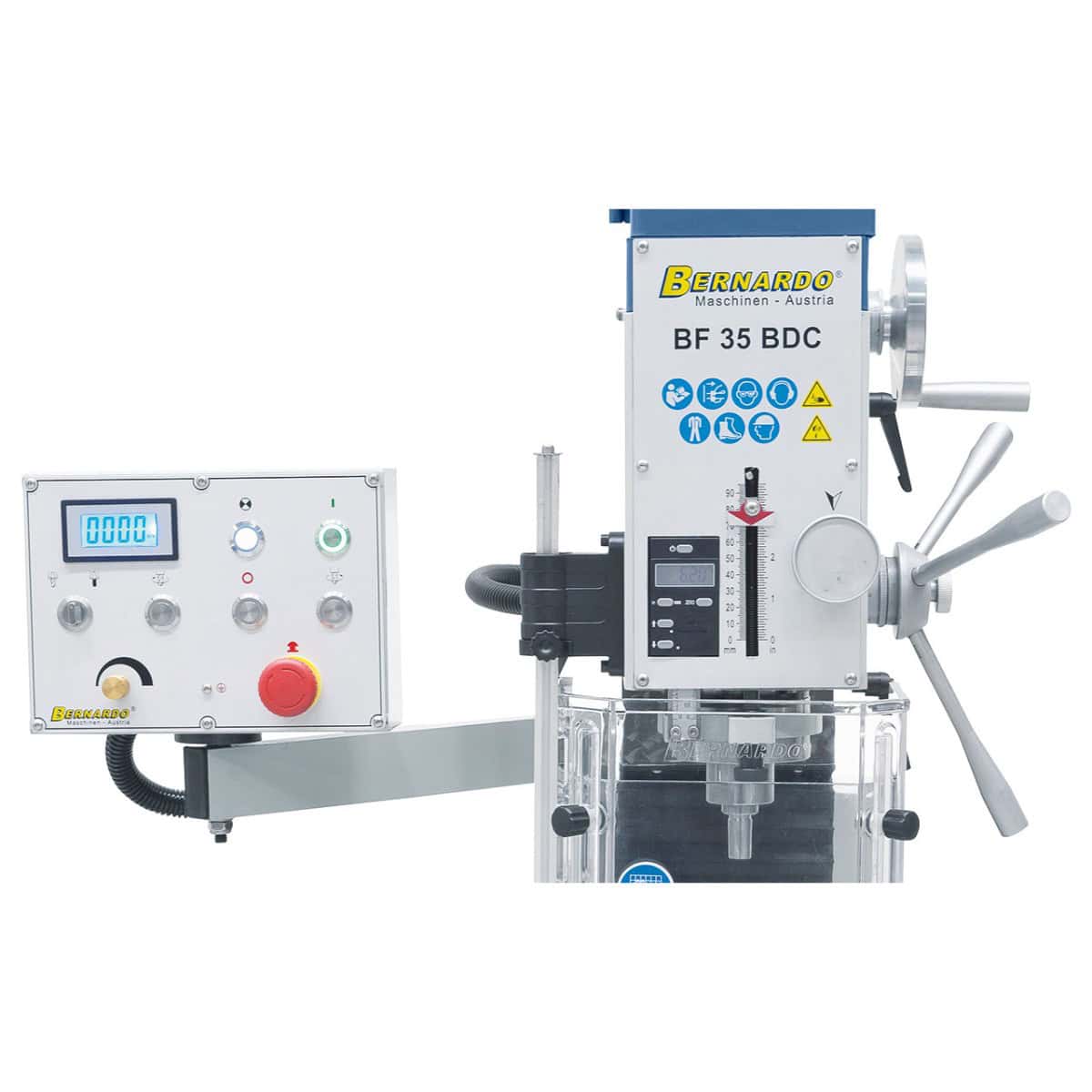

Digitale Drehzahlanzeige
Digitale Spindelhubanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Gewindeschneidvorrichtung
Werkzeugsatz
Warum die BF 35 BDC Bohr-Fräsmaschine von Krollit kaufen?
Mit dem Kauf der BF 35 BDC Bohr-Fräsmaschine von Krollit entscheiden Sie sich nicht nur für eine professionelle Maschine für die Metallbearbeitung, sondern auch für umfassende Unterstützung vor und nach dem Kauf.
Krollit unterstützt Profis, Handwerker und Werkstätten bei der Auswahl der optimalen Maschine und bietet Beratung und technischen Support. Support und Ersatzteilmanagement.
Logistik
Bernardo-Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die kompakte Baureihe: kleinere Tische, MT2/MT3-Aufsätze, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsvorgänge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die professionellen Ausführungen: größere Tische, Werkzeugaufnahmen MT3/MT4, leistungsstärkere Motoren und längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlos einstellbare Spindeldrehzahl ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die flexibelste Konfiguration für Werkstätten, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über die Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Italienischer Kundendienst ist verfügbar.
Wie viel Platz wird in der Werkstatt für die BF/FM-Serie benötigt?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
