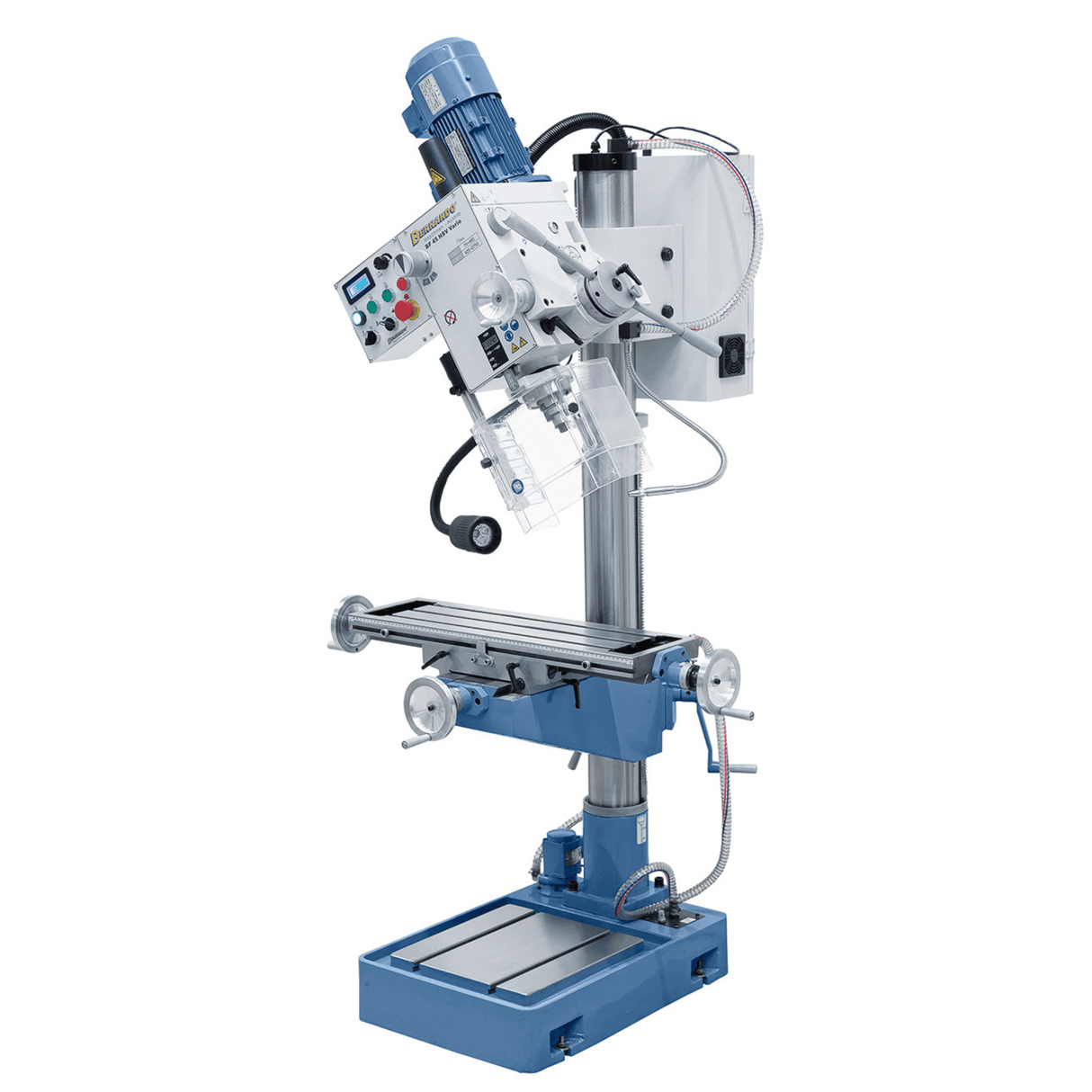

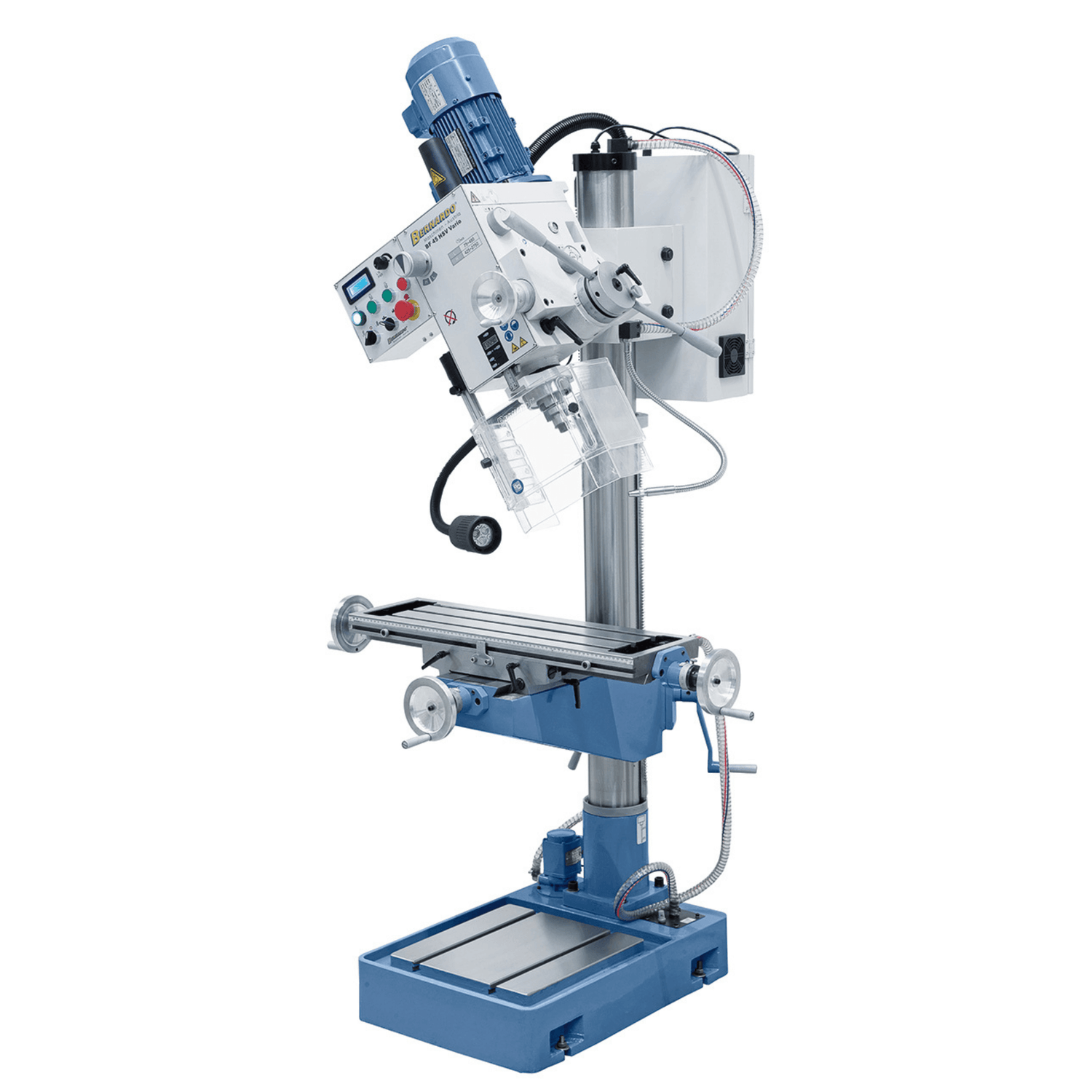

Bernardo Bohr- und Fräsmaschine BF 45 HSV Vario

Bernardo BF 45 HSV Vario Bohr- und Fräsmaschine – Leistung, Präzision und variable Drehzahl

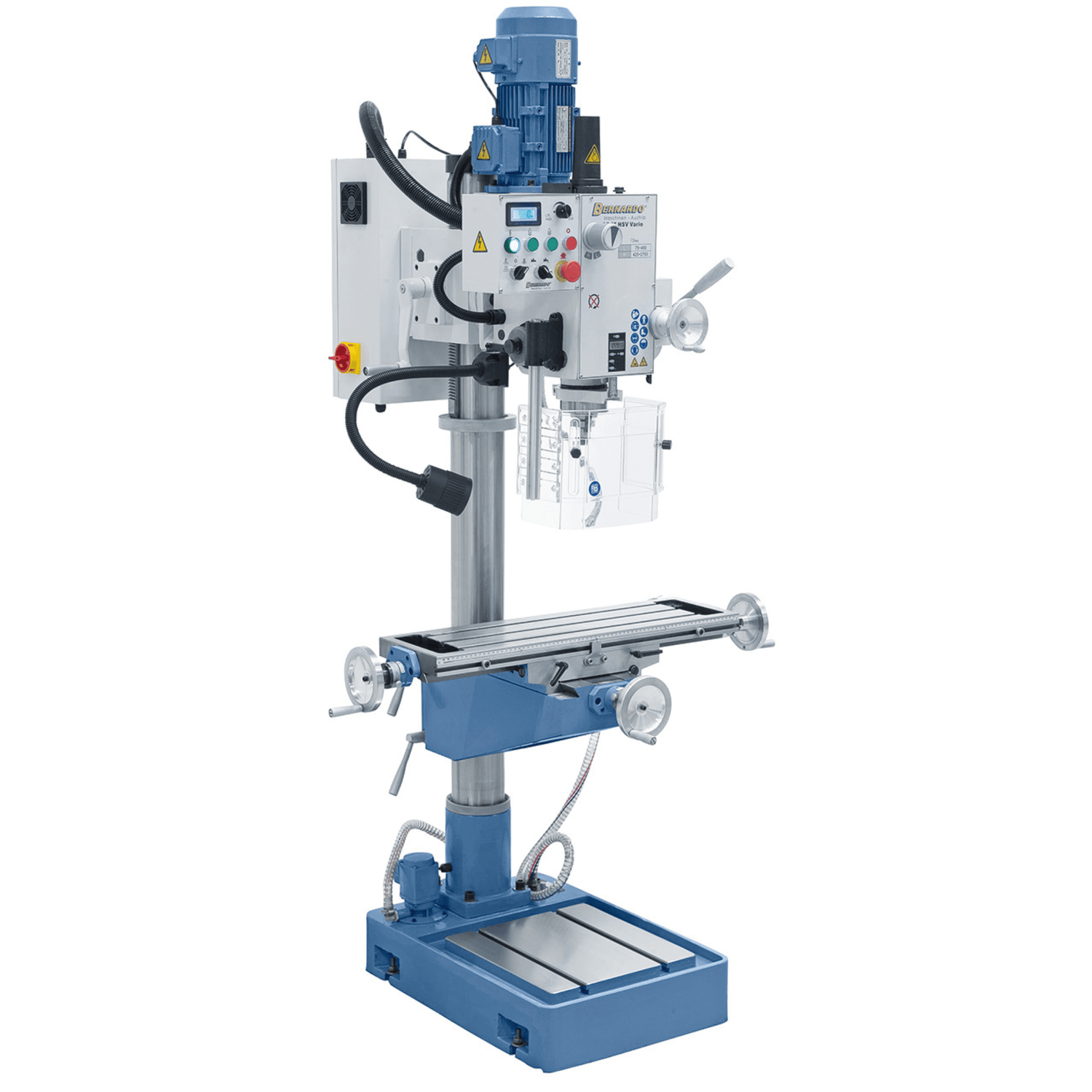

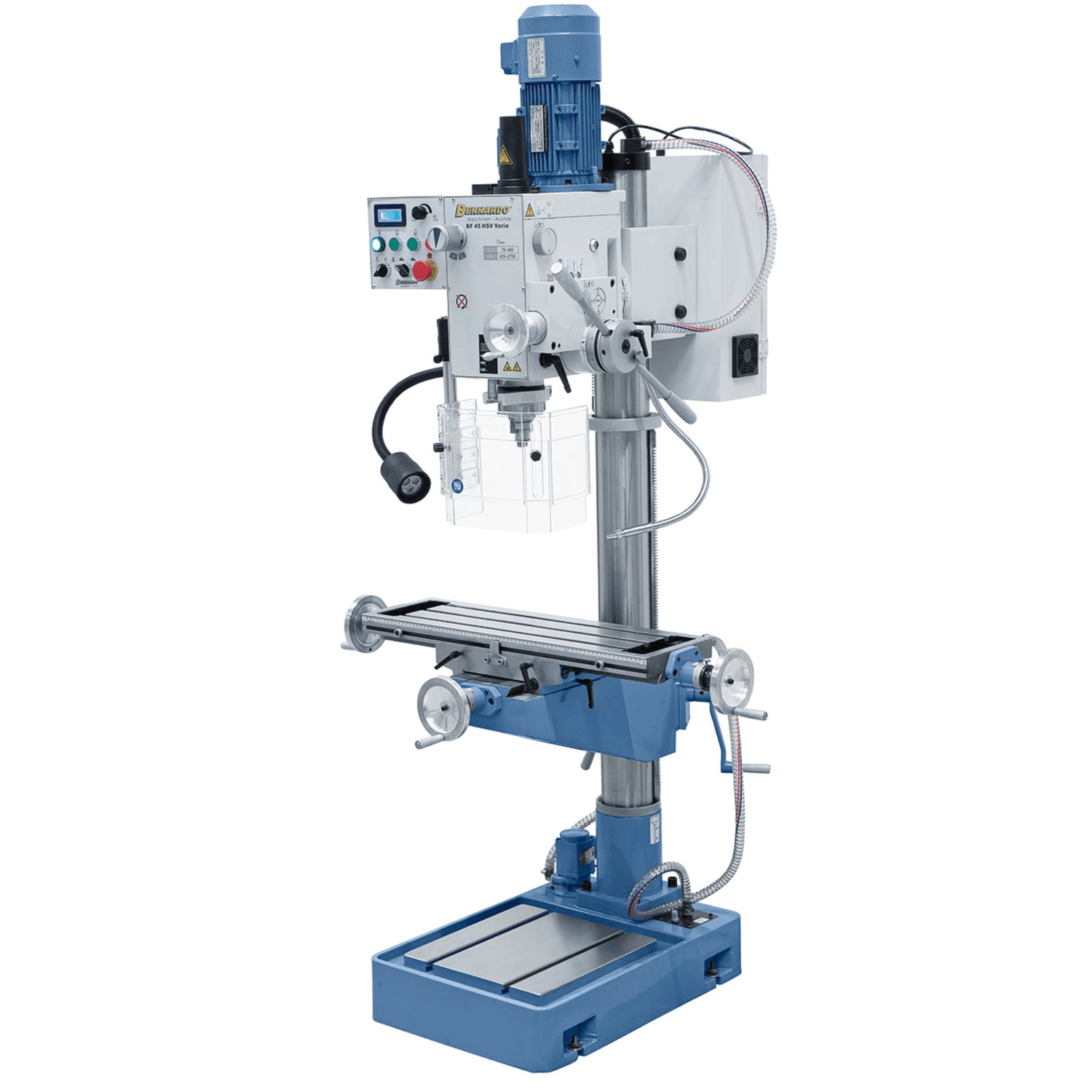

Die Bernardo BF 45 HSV Vario ist eine professionelle Bohr- und Fräsmaschine, die für hohe Leistung und Vielseitigkeit entwickelt wurde. Ausgestattet mit einem Delta-Frequenzumrichter bietet sie eine stufenlose Drehzahlregelung (75–2750 U/min) bei gleichzeitig optimalem Drehmoment auch bei niedrigen Drehzahlen.

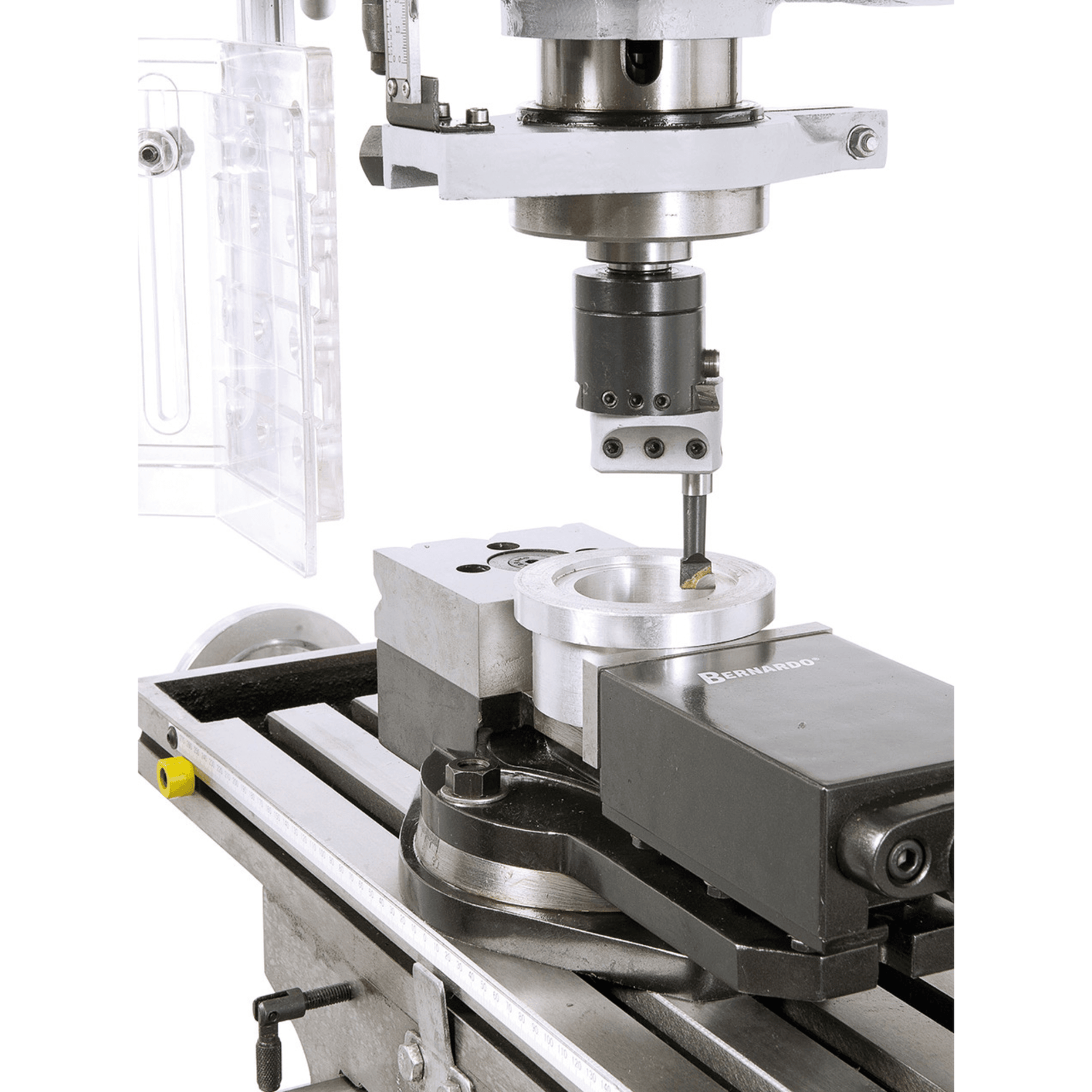

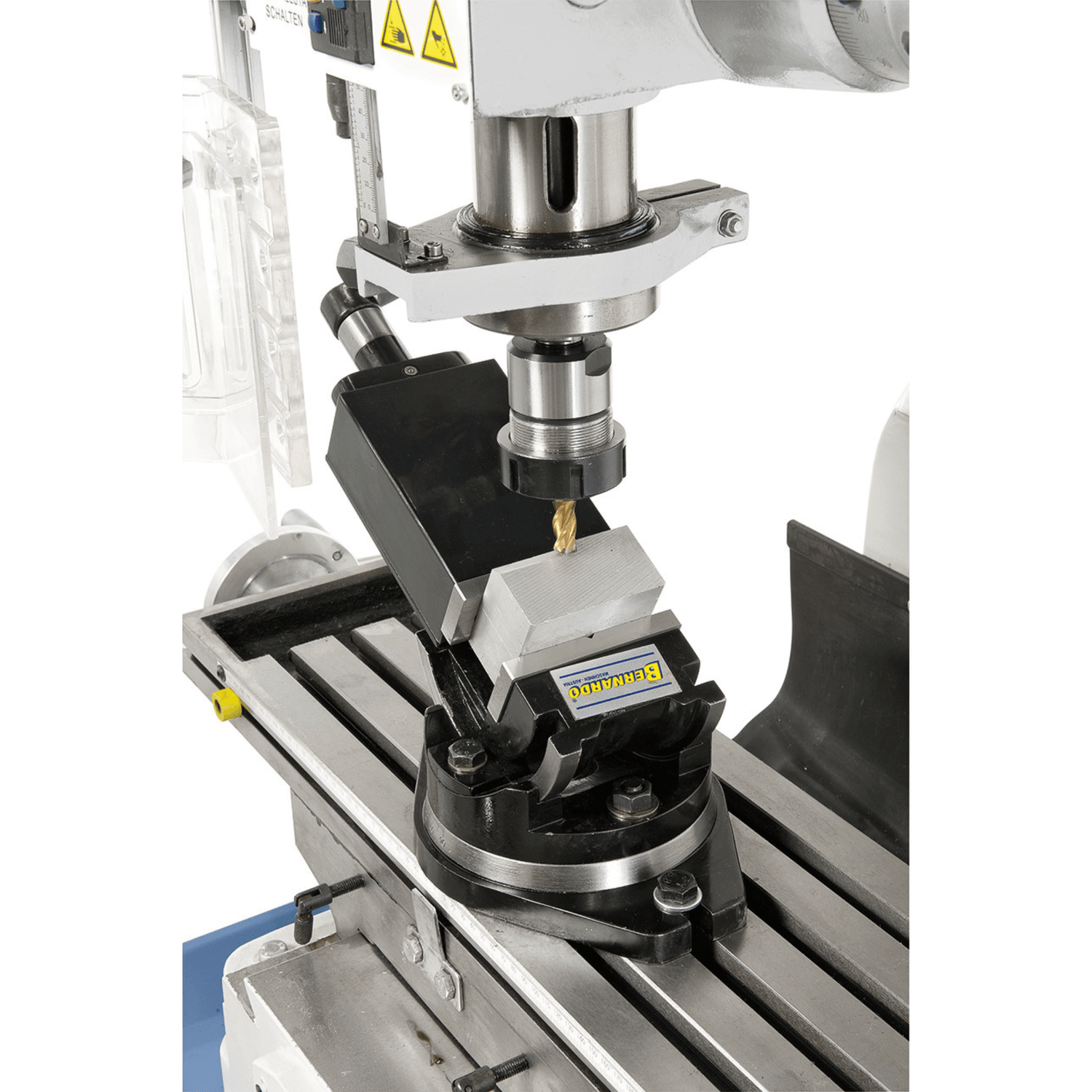

Mit einer Bohrleistung bis zu Ø 32 mm in Stahl und einer Fräsleistung bis zu 80 mm eignet sie sich ideal für Werkstätten und Labore. Der von -90° bis +90° schwenkbare Spindelkopf, der 730 x 210 mm große Kreuztisch und der Verfahrweg von 495 x 200 mm ermöglichen ein breites Anwendungsspektrum: Nutfräsen, Planfräsen, Schrägbohren und Anfasen.

Die ölgehärteten Zahnräder, die robuste Stahlsäule und die Schwalbenschwanzführungen gewährleisten Stabilität und lange Lebensdauer. Zur Standardausstattung gehören automatischer Spindelvorschub, Gewindeschneidvorrichtung, verstellbare Schutzhaube, Digitalanzeigen, Kühlmittelpumpe und LED-Beleuchtung.

---

Hauptspezifikationen

Bohren in Stahl bis Ø 32 mm und in Gusseisen bis 40 mm
Max. Fräsgeschwindigkeit bis zu 80 mm
Stufenlose Drehzahlregelung über Delta-Frequenzumrichter (75–2750 U/min)

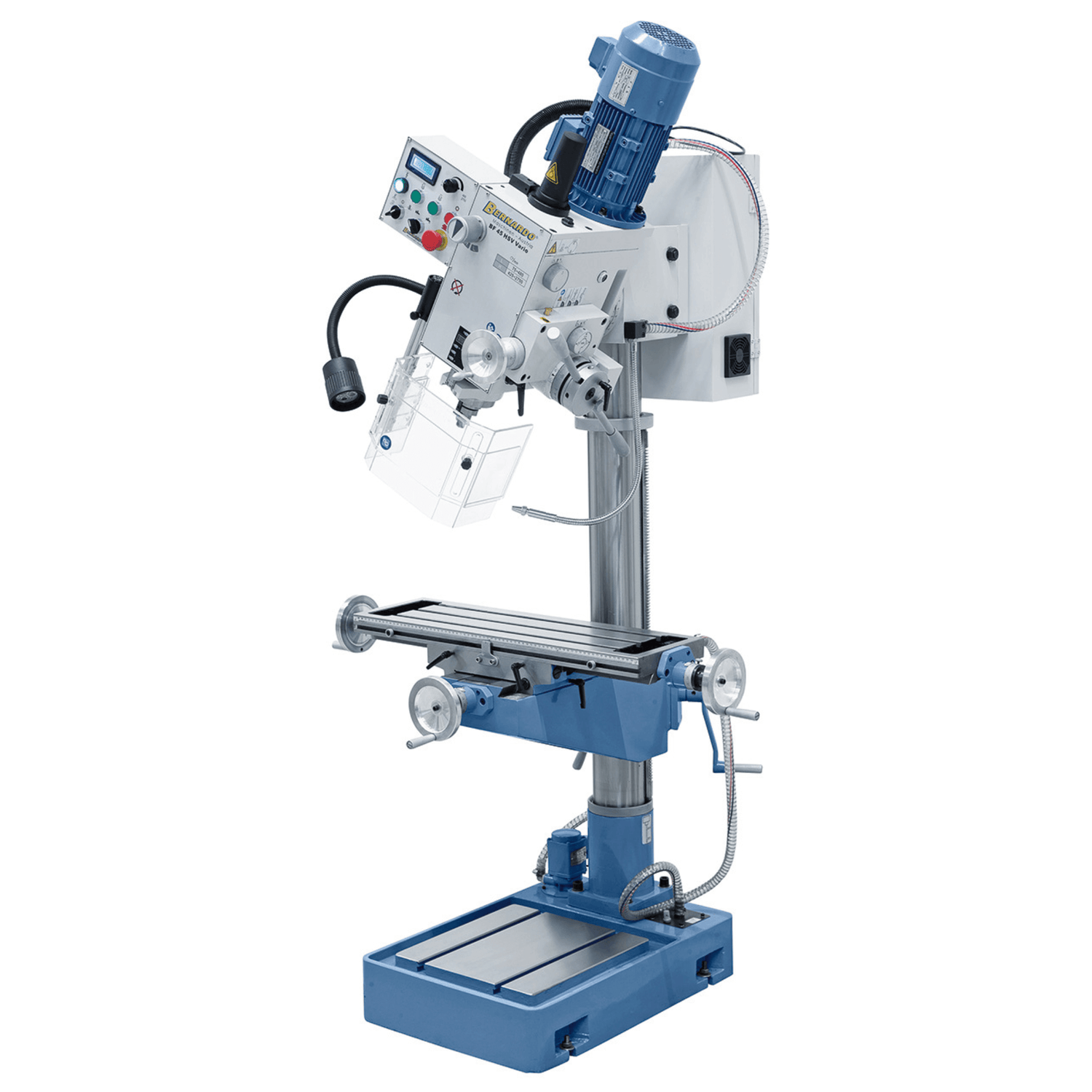

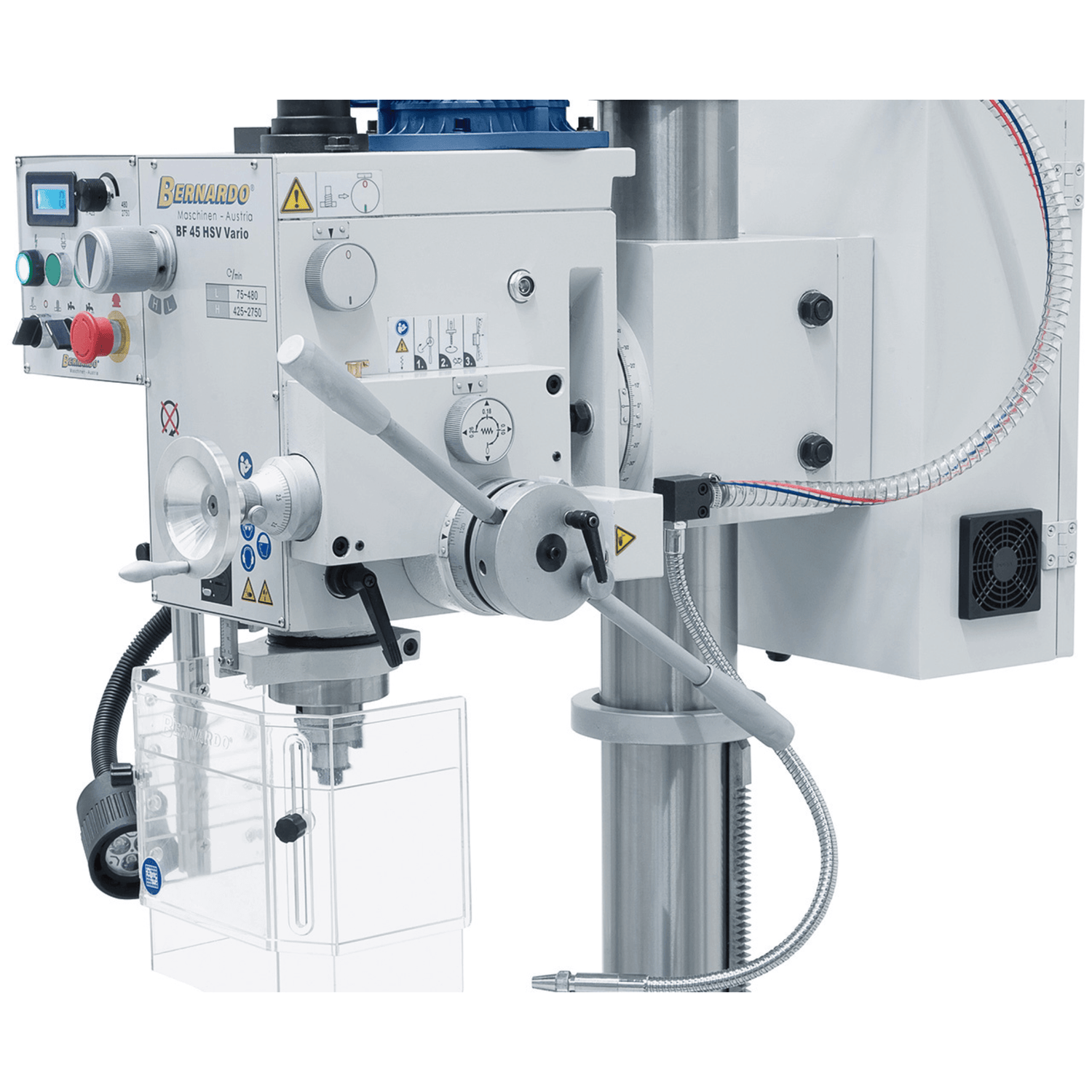

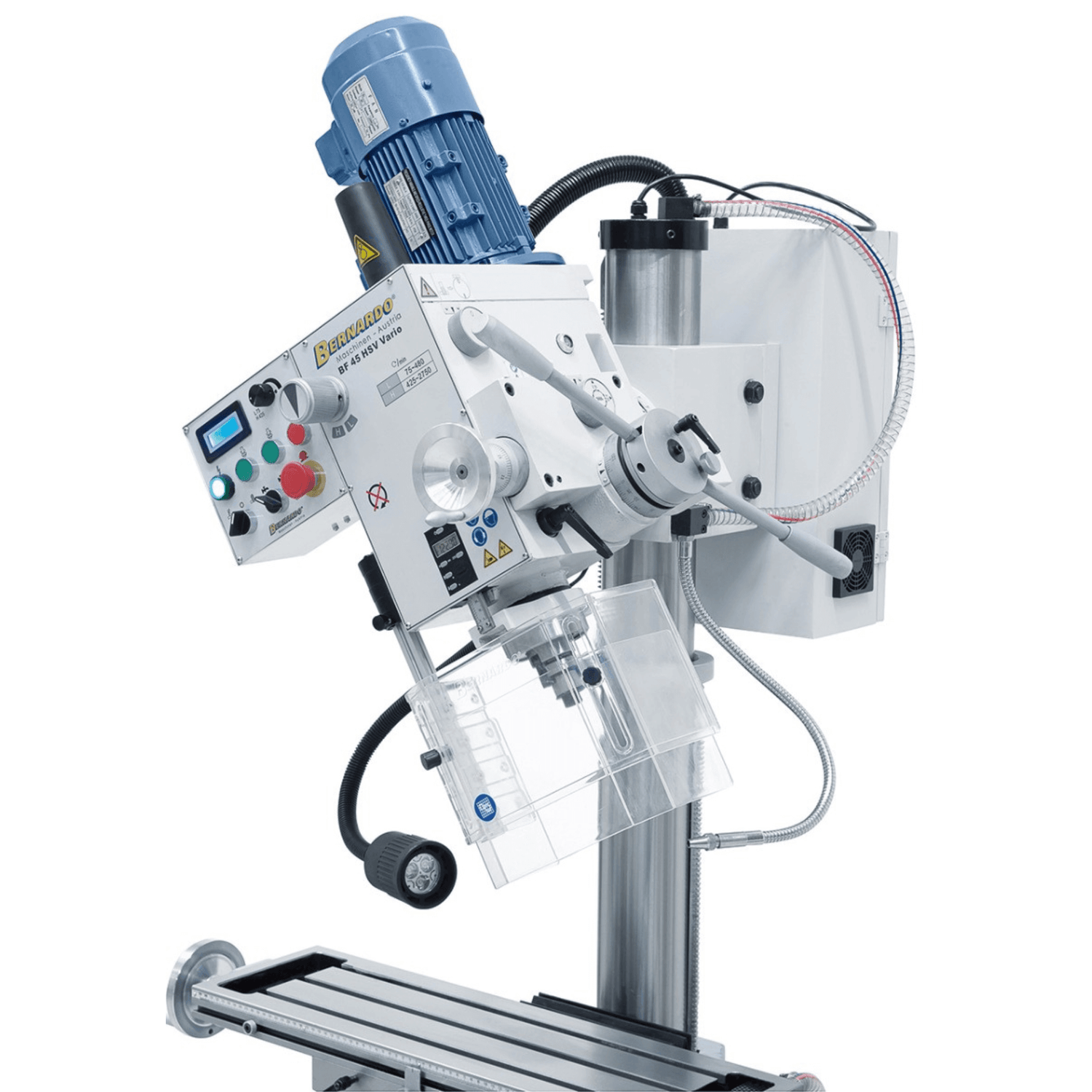

Schwenkbarer Spindelkopf -90°/+90° für Winkel- und Fasenarbeiten
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Rechts-/Linkslauf zum Gewindeschneiden

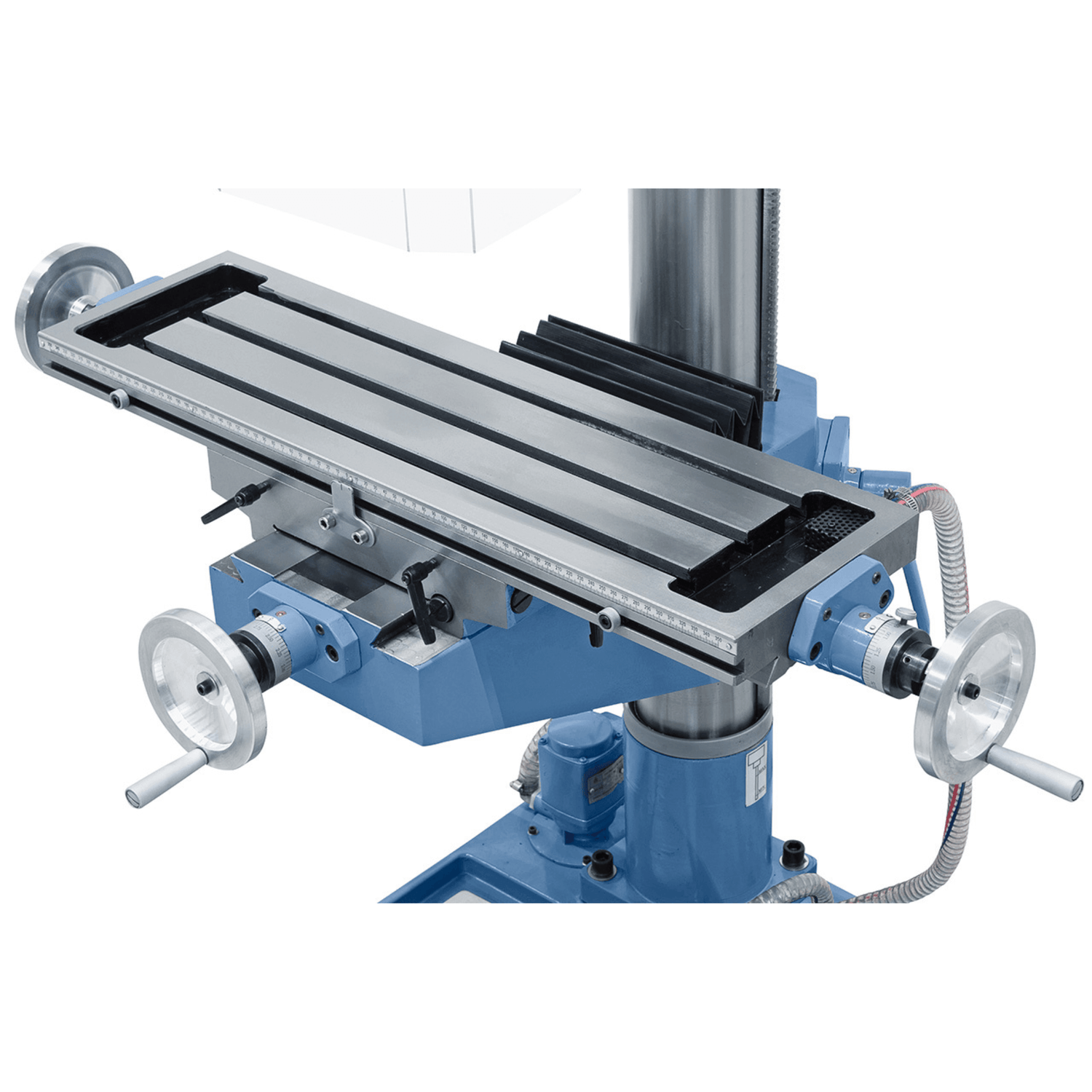

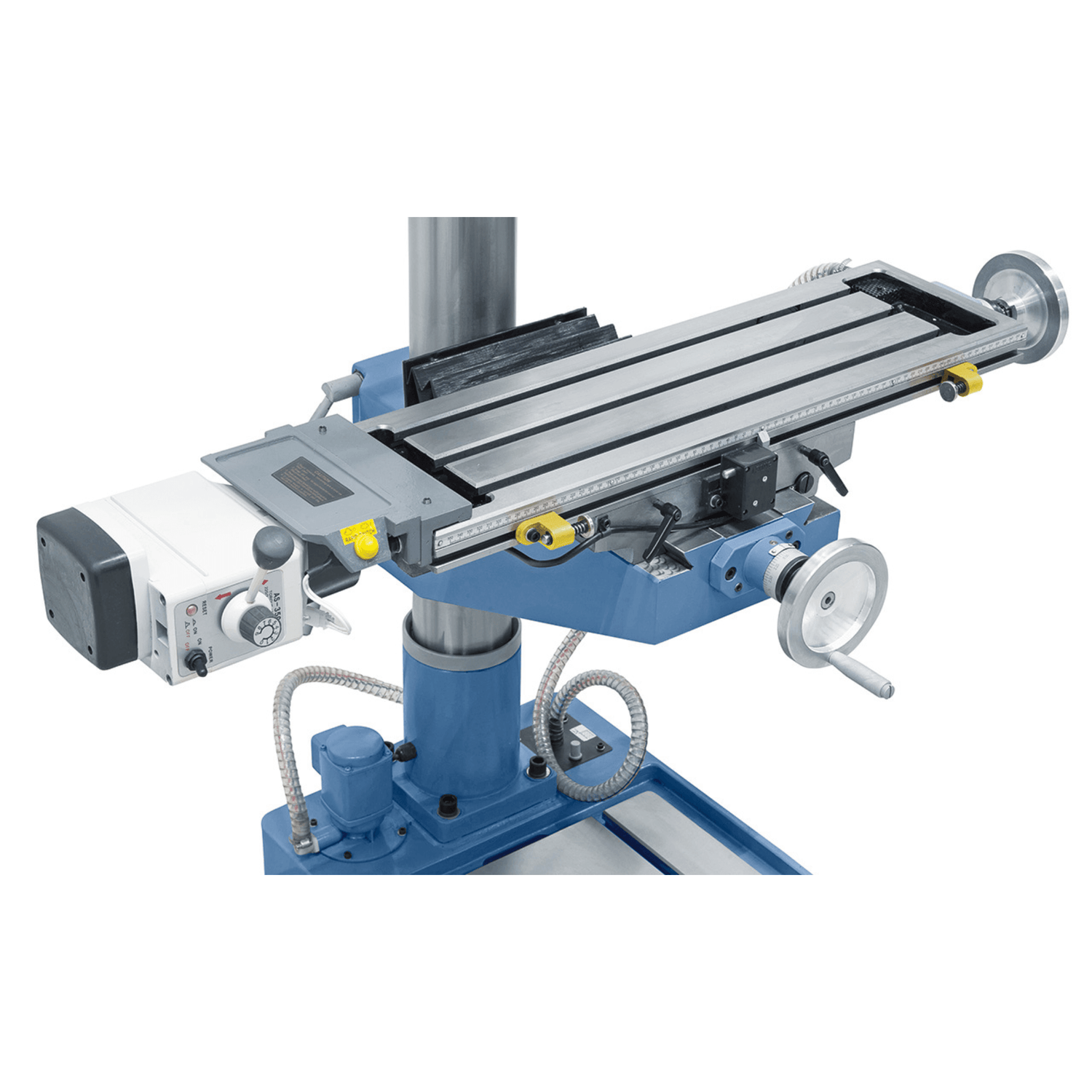

Kreuztisch 730 x 210 mm mit 495 x 200 mm Hub
Geschliffene Zahnräder im Ölbad für ruhigen Lauf
Robuste Stahlsäule Ø 115 mm

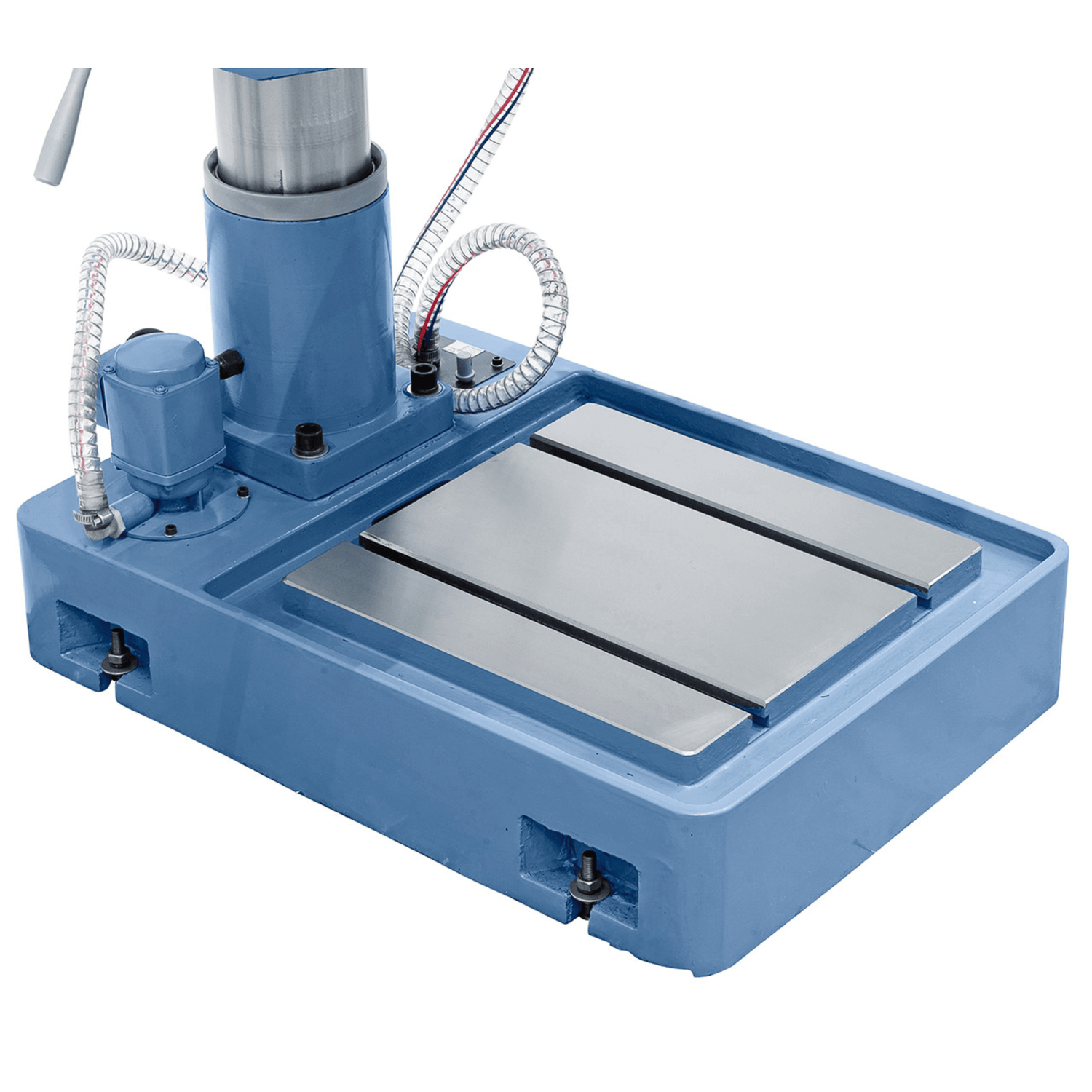

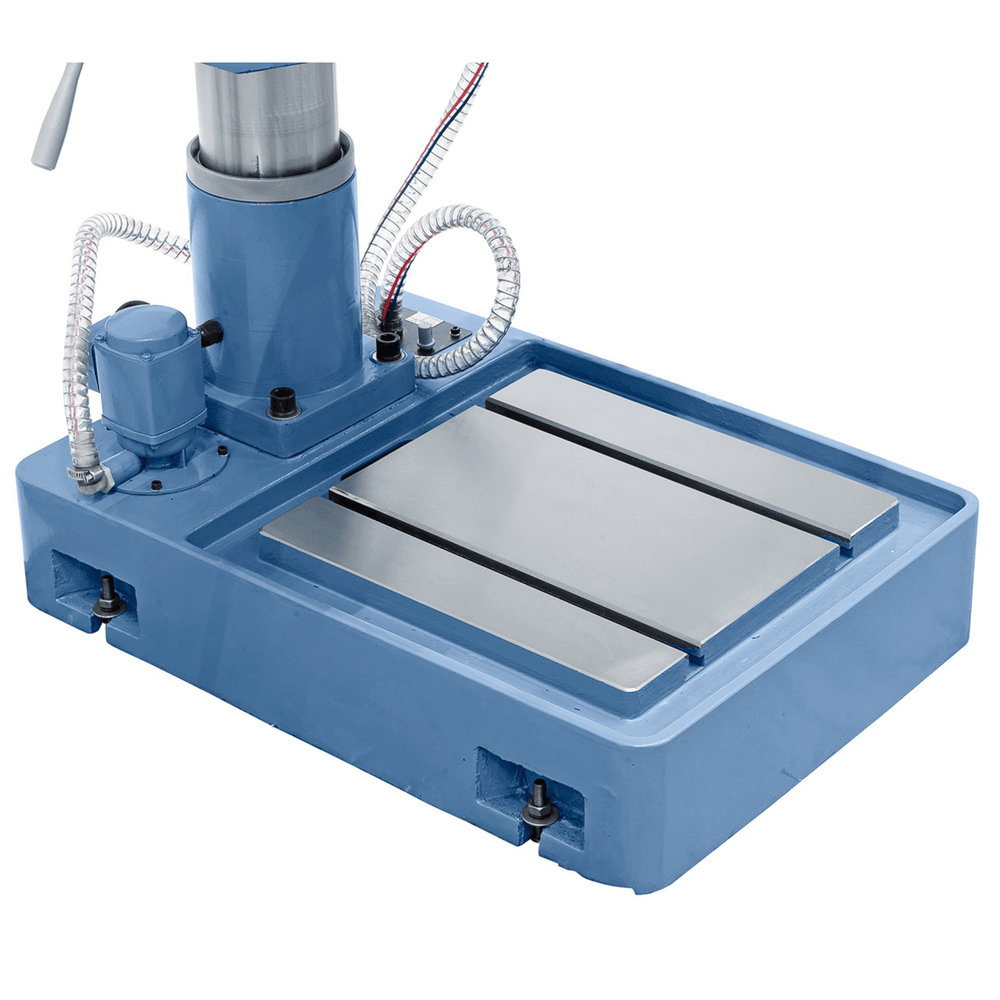

Stabiles Gusseisengestell mit 365 x 375 mm Grundplatte

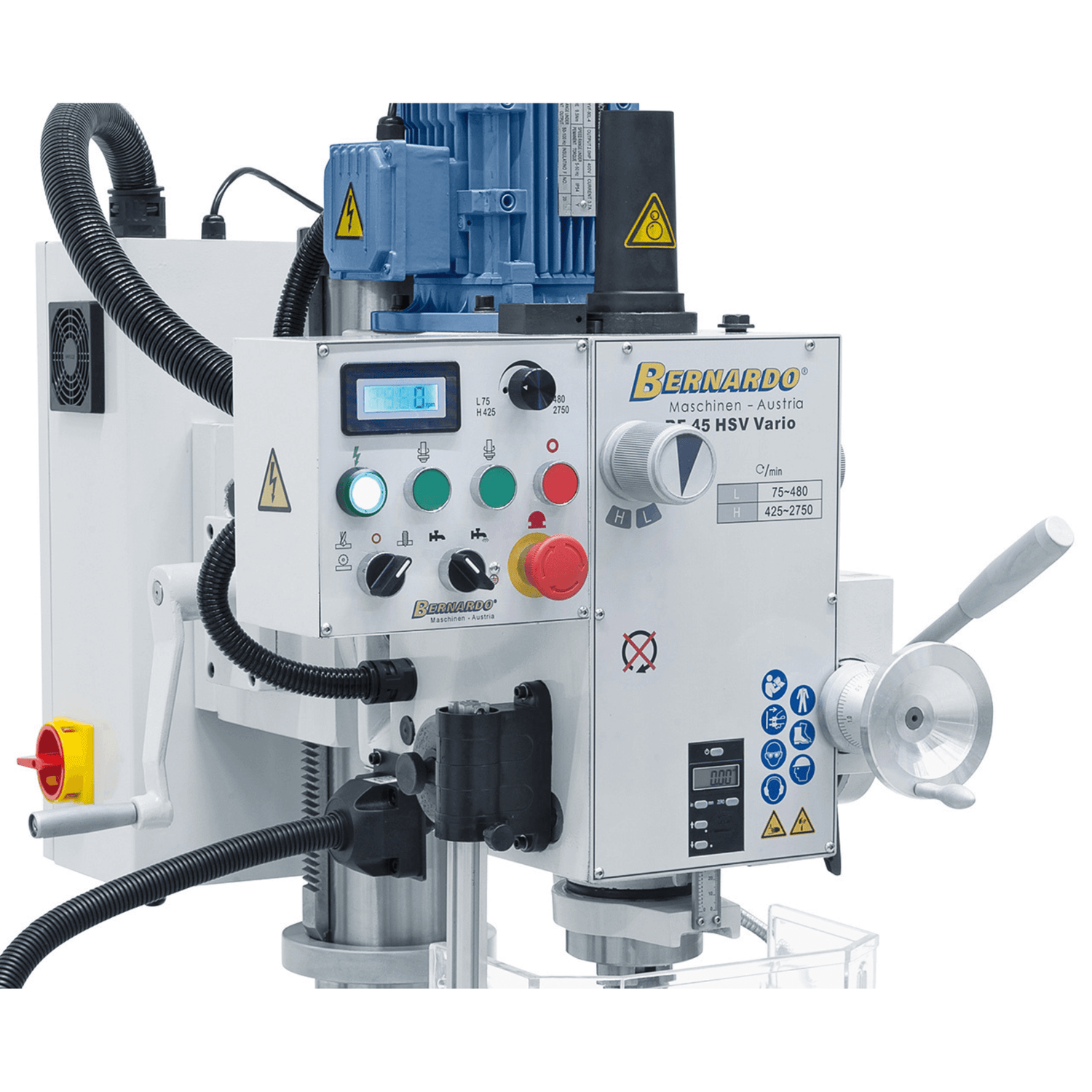

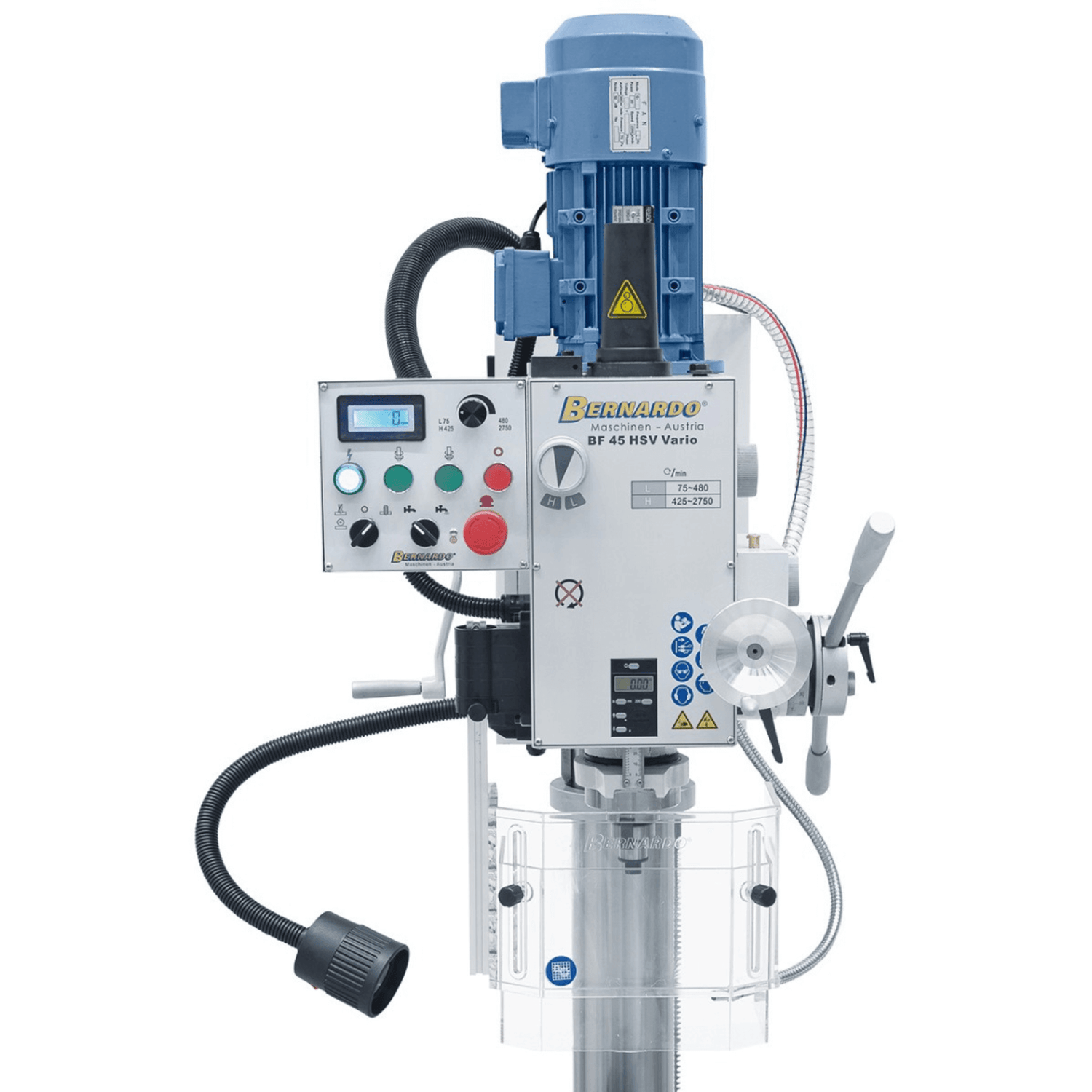

Digitale Anzeige von Spindeldrehzahl und Hub
Kühlmittelpumpe und LED-Beleuchtung inklusive Tischdaten Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	280 mm
Spindeldrehzahl	75 – 2750 U/min (stufenlos)
Spindelaufnahme	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	730 x 210 mm
T-Nut-Abmessungen	14 mm
Max. Spindel-Tisch-Abstand	640 mm
Max. Abstand Spindel-Basis	1190 mm
Tischverfahrweg (X/Y)	495/200 mm
Kopfneigung	-90° bis +90°
Kopfhöhenverstellung	260 mm
Säulendurchmesser	115 mm
Basisabmessungen	365 x 375 mm
Motorleistung S1 100 %	1,5 kW (400 V)
S6 Motorleistung 40 %	2,2 kW (400 V)
Maschinenabmessungen (L x B x H)	1070 x 800 x 2060 mm
Gewicht	ca. 362 kg

---

Lieferumfang:
Schnellspannfutter 1–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige

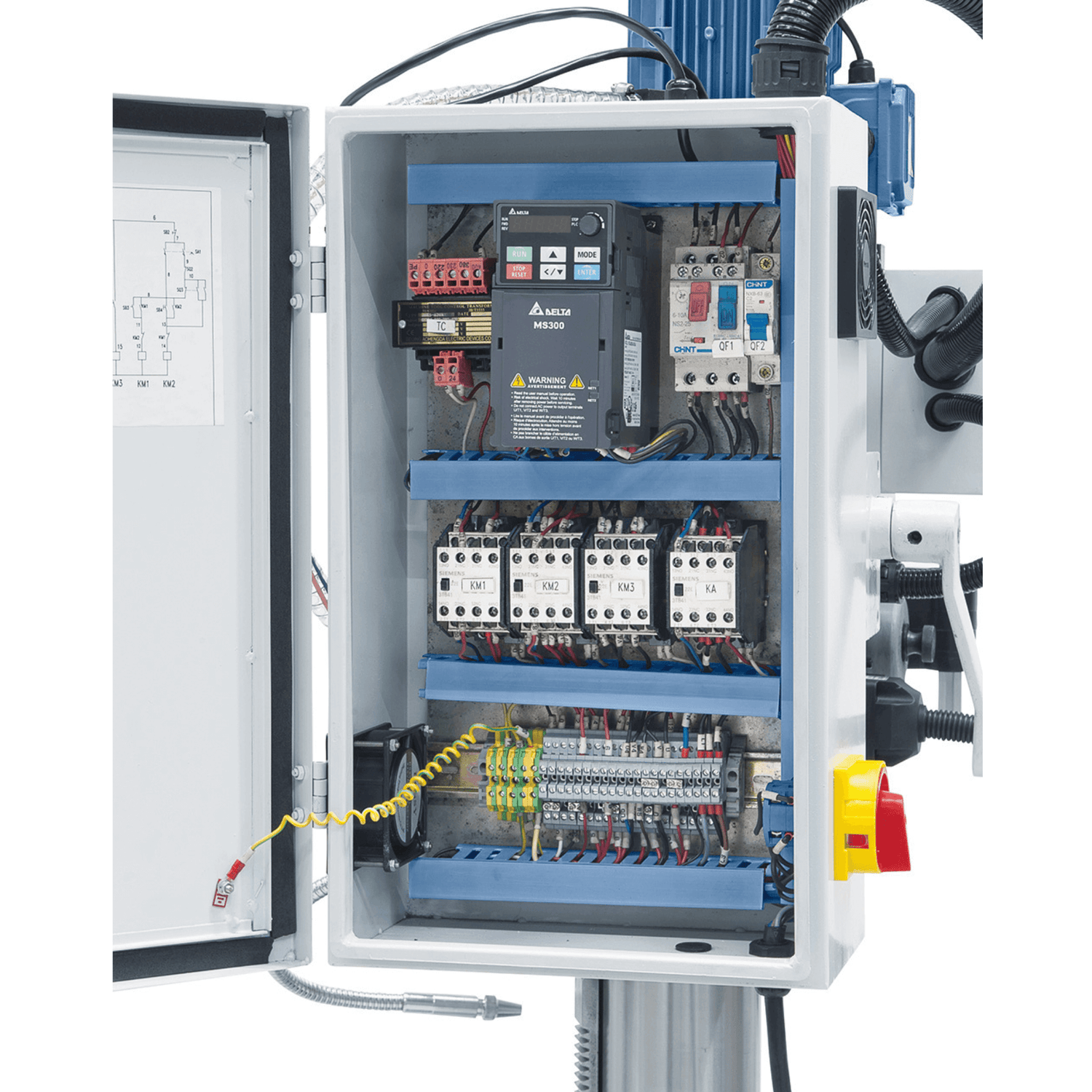

Delta-Frequenzumrichter für stufenlose Drehzahlregelung
Gewindeschneidvorrichtung
Kühlvorrichtung
LED-Arbeitsleuchte
Längslineal
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
