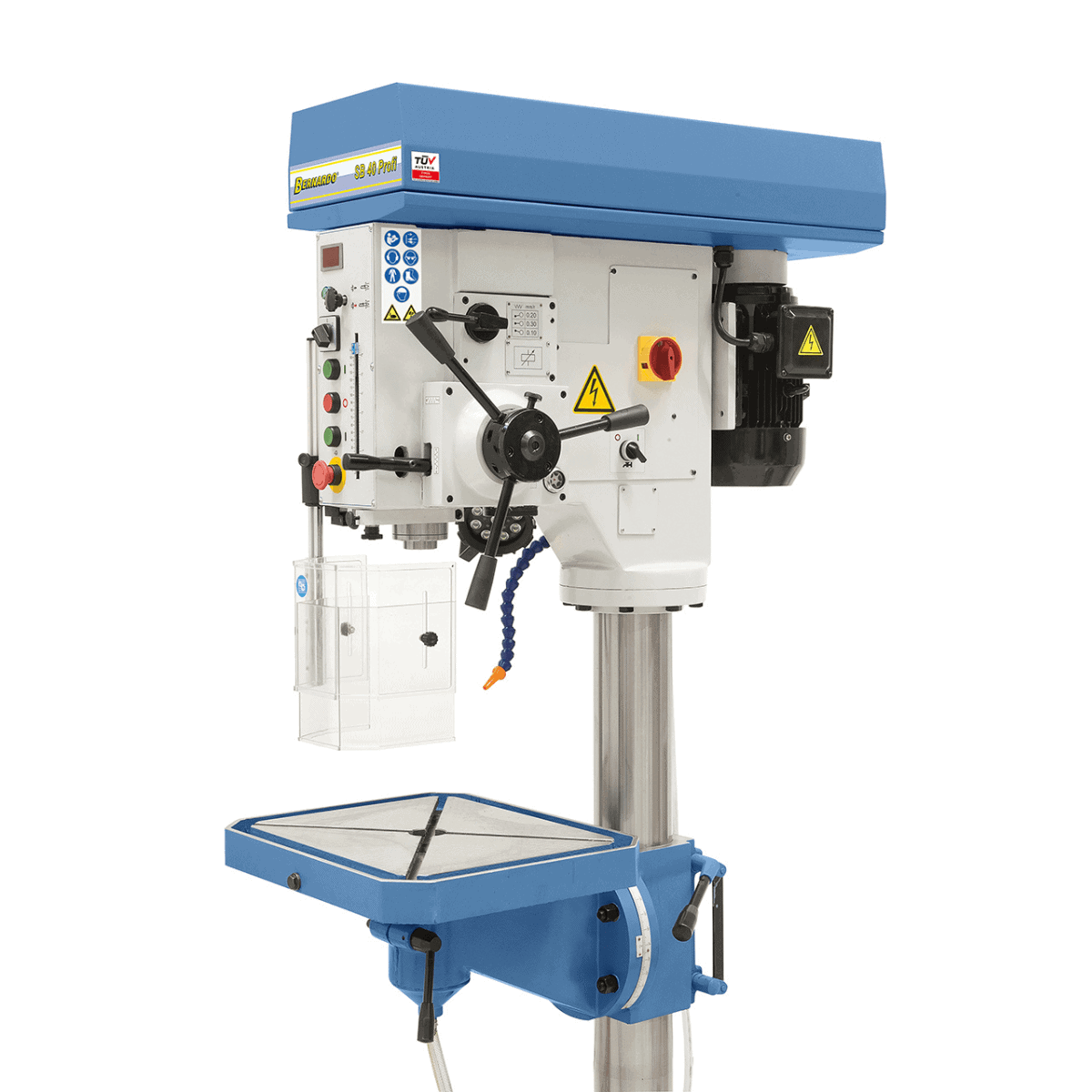

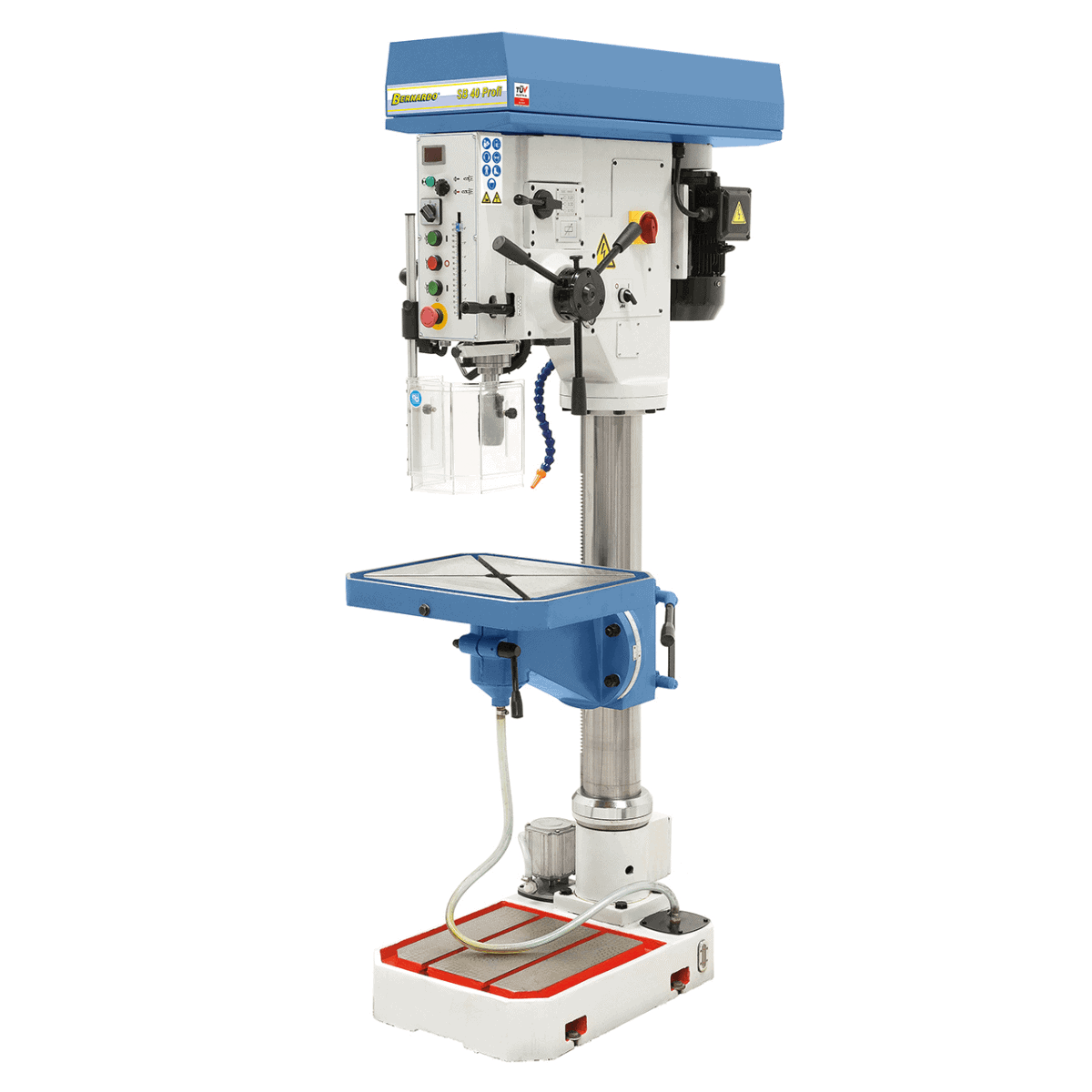

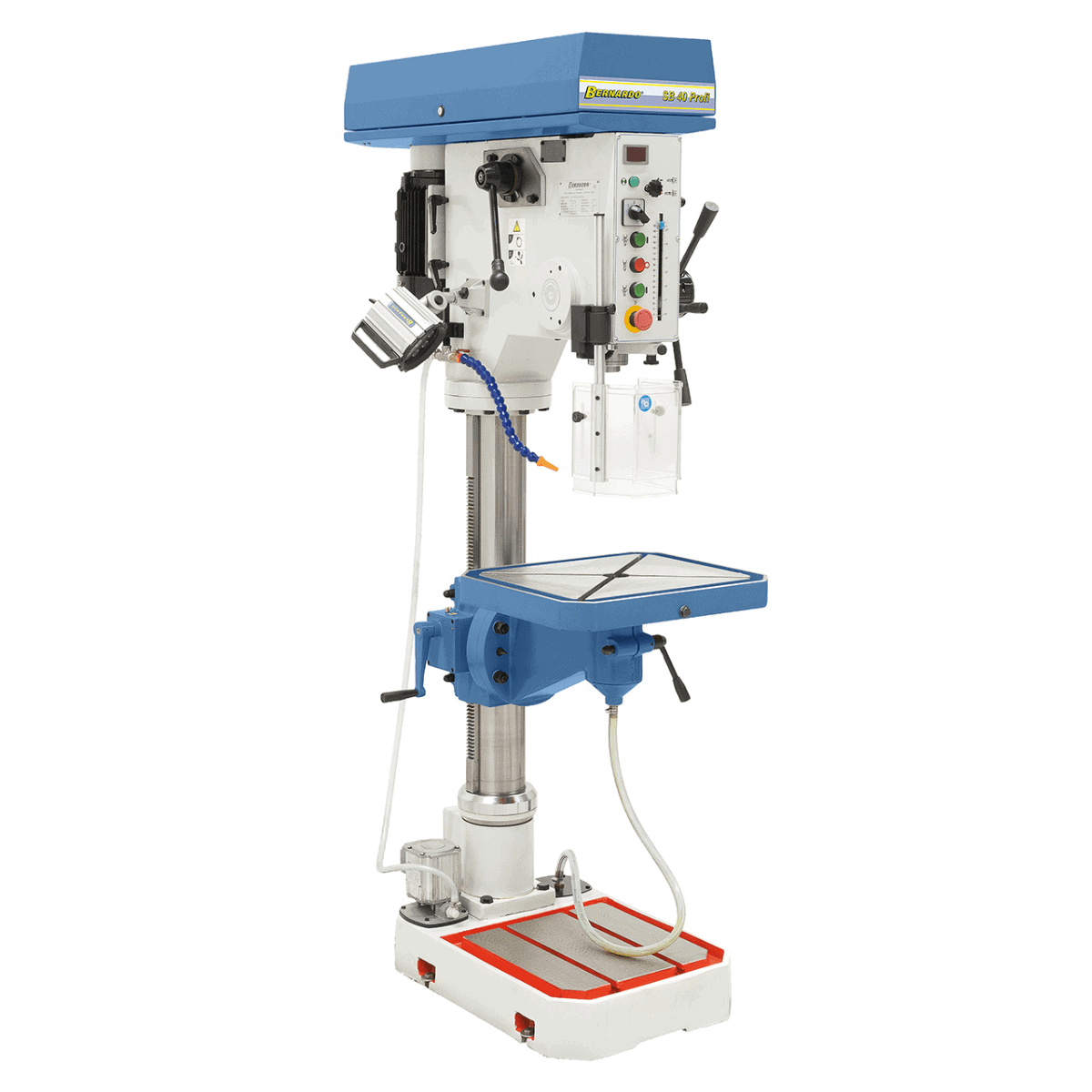

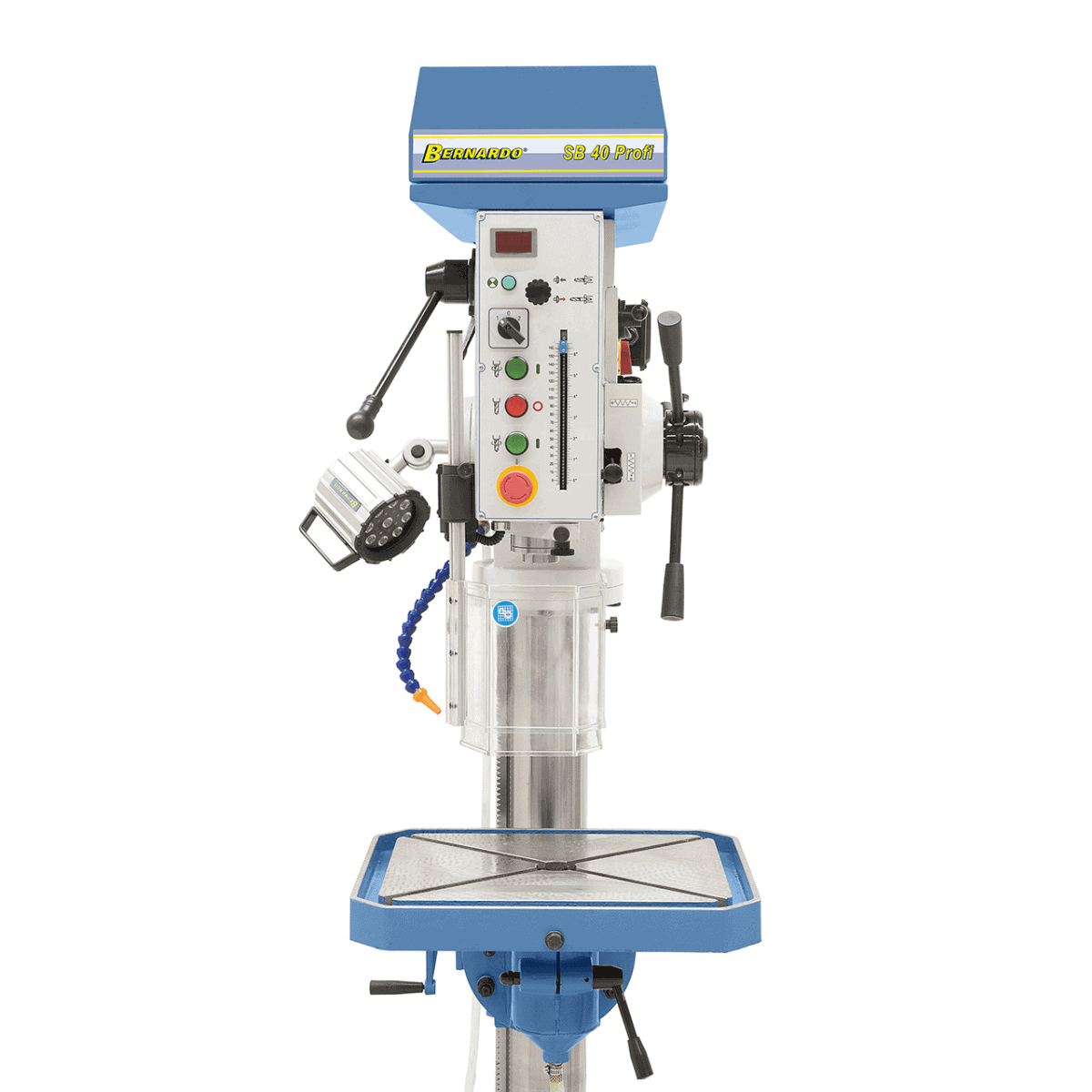

Bernardo SB 40 Profi Säulenbohrmaschine – Ø 40 mm, Vario-Antrieb 400 V

Die Säulenbohrmaschine Bernardo SB 40 Profi bohrt Stahl bis zu einem Durchmesser von 40 mm. Sie verfügt über ein Vario-Antriebssystem mit stufenloser Drehzahlregelung von 90 bis 1455 U/min, einen MT 4-Aufnahmehalter, einen um ±50° neigbaren Tisch, einen Spindelhub von 160 mm, einen automatischen Vorschub von 0,1/0,2/0,3 mm/U und einen 1,0/1,5 kW Drehstrommotor (400 V). Gewicht: ca. 380 kg. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.

• Maximale Bohrleistung: Ø 40 mm (Stahl)
• Drehzahlregelung: Stufenlos regelbarer Vario-Antrieb 90 – 1455 U/min
• Morsekonus-Aufnahme: MT 4
• Automatischer Vorschub: 0,1 / 0,2 / 0,3 mm/U
• Neigungstisch: ±50°
• Spindelhub: 160 mm
• Motor: 1,0/1,5 kW – 400 V Dreiphasig
• Gewicht: ca. 380 kg

Wer nutzt die SB 40 Profi und wofür?

Die Bernardo SB 40 Profi ist die professionelle Spitzen-Ständerbohrmaschine im Bernardo-Sortiment: Mit dem Vario-Antriebssystem, das die Drehzahl stufenlos ohne Riemenwechsel anpasst (90–1.455 U/min), dem in drei Stufen wählbaren automatischen Vorschub (0,1/0,2/0,3 mm/U) und dem um ±50° neigbaren Tisch ist sie die perfekte Maschine für Werkstätten, die regelmäßig verschiedene Materialien – von Aluminium bis Baustahl – bohren und innerhalb von Sekunden statt Minuten zwischen verschiedenen Einstellungen wechseln möchten. Die MT-4-Kegelaufnahme ermöglicht die Verwendung großer Bohrer und Spezialwerkzeuge ohne Adapter. Mit 380 kg verfügt sie über die nötige Masse für kraftvolles und vibrationsfreies Arbeiten. In den Kundenwerkstätten von Krollit kommt sie bei Maschinenbauern, Geräteherstellern und Metallbearbeitern zum Einsatz.

Für wen ist die Bernardo SB 40 Profi geeignet?

Profil	Kompatibilität	Motiv
Hobbyist	Nicht aufgeführt	Professionelle 380-kg-Maschine mit Drehstromanschluss (400 V). Für Hobbyanwender empfehlen wir leichtere Einphasen-Säulenbohrmaschinen.
Professionelle mechanische Werkstatt	Ideal	Varioantrieb ohne Riemenwechsel, automatischer Vorschub, MT 4, ±50°-Tisch: Die Bohrmaschine für alle, die regelmäßig verschiedene Materialien mit maximaler Flexibilität bearbeiten.
Industrielle Fertigung	Ideal	Der automatische Vorschub von 0,1/0,2/0,3 mm/U ist unerlässlich für Serienbohrungen mit gleichbleibender Qualität und ermüdungsfreiem Arbeiten.

Nicht geeignet für: Werkstätten ohne 400-V-Drehstromanschluss; gelegentliche Hobbyanwendungen; Anwender, die keine 40-mm-Bohrmaschine benötigen (eine kleinere Bohrmaschine ist ausreichend und kostengünstiger).

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Arbeitskapazität

Spezifikation	Wert
Maximale Bohrkapazität (Stahl)	Ø 40 mm
Schnellspannfutter	1 – 16 mm / B16
Morsekonusanschluss	MT 4
Spindelhub	160 mm
Abstand Spindel-Säule	320 mm
Abstand Spindel zu Tisch	max. 590 mm
Abstand Spindel zu Grundplatte	1.155 mm

Drehzahlen und Vorschübe

Spezifikation	Wert
Drehzahlsystem	Vario-Antrieb (stufenlos)
Spindeldrehzahl	90 – 1.455 U/min
Automatischer Spindelvorschub	0,1 / 0,2 / 0,3 mm/Umdrehung

Plan und Tisch

Angeben	Wert
Neigbarer Tisch	−50° / +50°
Tisch-/T-Nut-Abmessungen	505 × 425 mm / 14 mm
Säulendurchmesser	120 mm
Grundplan	360 × 370 mm

Motor und Stromversorgung

Angeben	Wert
Motorleistung	1,0 / 1,5 kW
Leistung	400 V – Drehstrom

Abmessungen und Gewicht

Angeben	Wert
Abmessungen (L × B × H)	500 × 930 × 1.870 mm
Nettogewicht	ca. 380 kg

Konformität und Sicherheit

Spezifikation	Wert
Kennzeichnung	CE
Richtlinie	Maschinenrichtlinie 2006/42/EG

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist das Vario-Antriebssystem und warum bietet es Vorteile gegenüber einem Riemenantrieb?

Der Vario-Antrieb passt die Spindeldrehzahl stufenlos über einen mechanischen Variator an, ohne dass die Maschine angehalten, die Abdeckung geöffnet und der Riemen zwischen den Riemenscheiben bewegt werden muss. Das praktische Ergebnis: Um von 200 U/min (Grobbohren in Stahl) auf 1.200 U/min (Feinbohren in Aluminium) zu wechseln, genügt ein Drehknopf in 3 Sekunden, anstatt 2–3 Minuten Stillstand zu riskieren. In einer Werkstatt, die täglich verschiedene Materialien bearbeitet, sind die Zeitersparnis und der erhöhte Bedienkomfort erheblich.

Wozu dient der automatische Vorschub von 0,1/0,2/0,3 mm/U?

Der automatische Vorschub drückt die Spindel bei jeder Umdrehung mit einer konstanten Geschwindigkeit nach unten, unabhängig von der vom Bediener ausgeübten Kraft. Beim Serienbohren gewährleistet er gleichbleibende Qualität (gleiche Bohrgeschwindigkeit für jedes Loch), reduziert die Ermüdung beim Tiefbohren und ist ideal für harte Werkstoffe, bei denen unkontrollierter Vorschub zum Bohrerbruch führen kann. Die drei Steigungen (0,1/0,2/0,3 mm/U) decken alles vom Feinschlichten bis zum schnellen Schruppen ab.

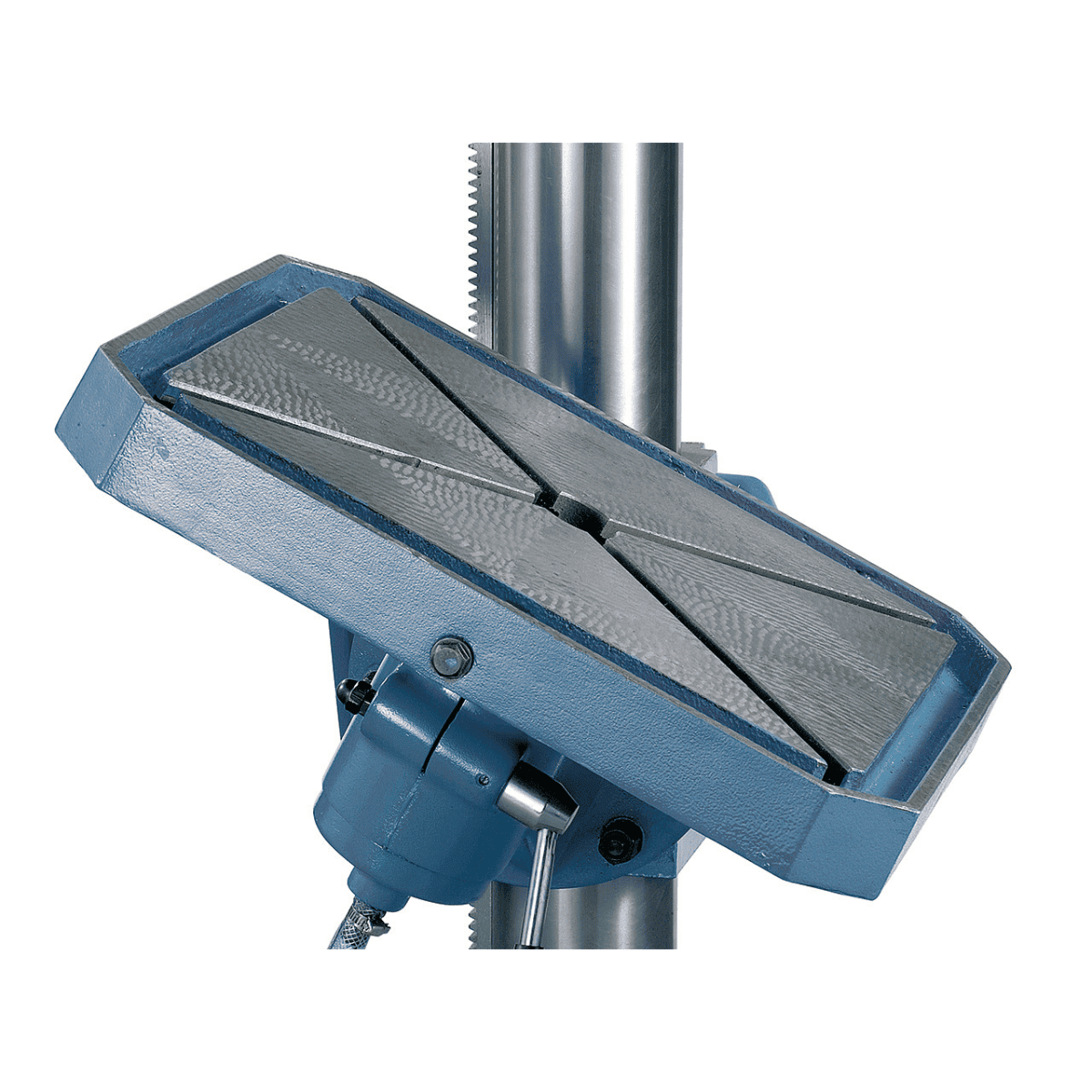

Ist der ±50°-Neigetisch auch für Winkelfräsen geeignet?

Die SB 40 Profi ist eine Säulenbohrmaschine – sie ist nicht für das Fräsen mit Schaftfräsern ausgelegt. Der um ±50° neigbare Tisch dient zum Schrägbohren (Bohrungen, die nicht senkrecht zur Oberfläche verlaufen), wie es typischerweise in der Metallbearbeitung und im Maschinenbau vorkommt. Für das eigentliche Fräsen werden Fräsmaschinen der Baureihe Bernardo BFM/WFM eingesetzt.

Welche Bohrer können auf der MT 4 montiert werden?

Der MT-4-Kegel ist der Standard für Großbohrer, Kegelreduzierungen (MT 4 → MT 3, MT 2) und Spezialwerkzeuge wie Bohrhülsen, Senker, Reibahlen und Kernbohrer. Die MT-4-→-B16-Reduzierung ermöglicht die Aufnahme des selbstspannenden Bohrfutters für Bohrer bis Ø 16 mm.

Wie viel Platz wird in der Werkstatt benötigt?

Die Abmessungen der Maschine betragen 500 × 930 × 1870 mm. Mit einem Gewicht von 380 kg benötigt sie für den Transport eine geeignete Palette. Der 360 × 370 mm große Sockel ist kompakt: Die Bohrmaschine lässt sich auch in Werkstätten mit begrenztem Platzangebot problemlos aufstellen.
