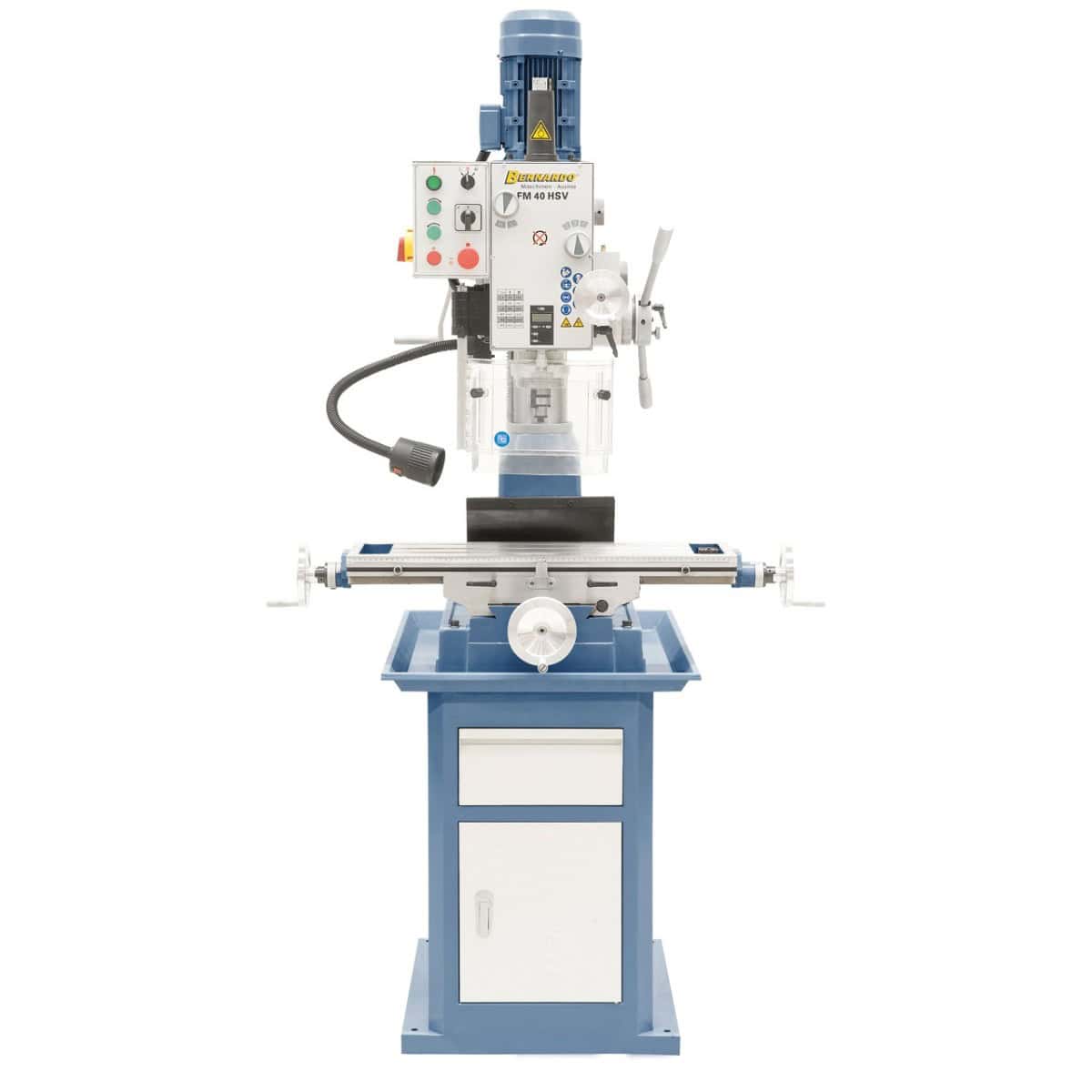

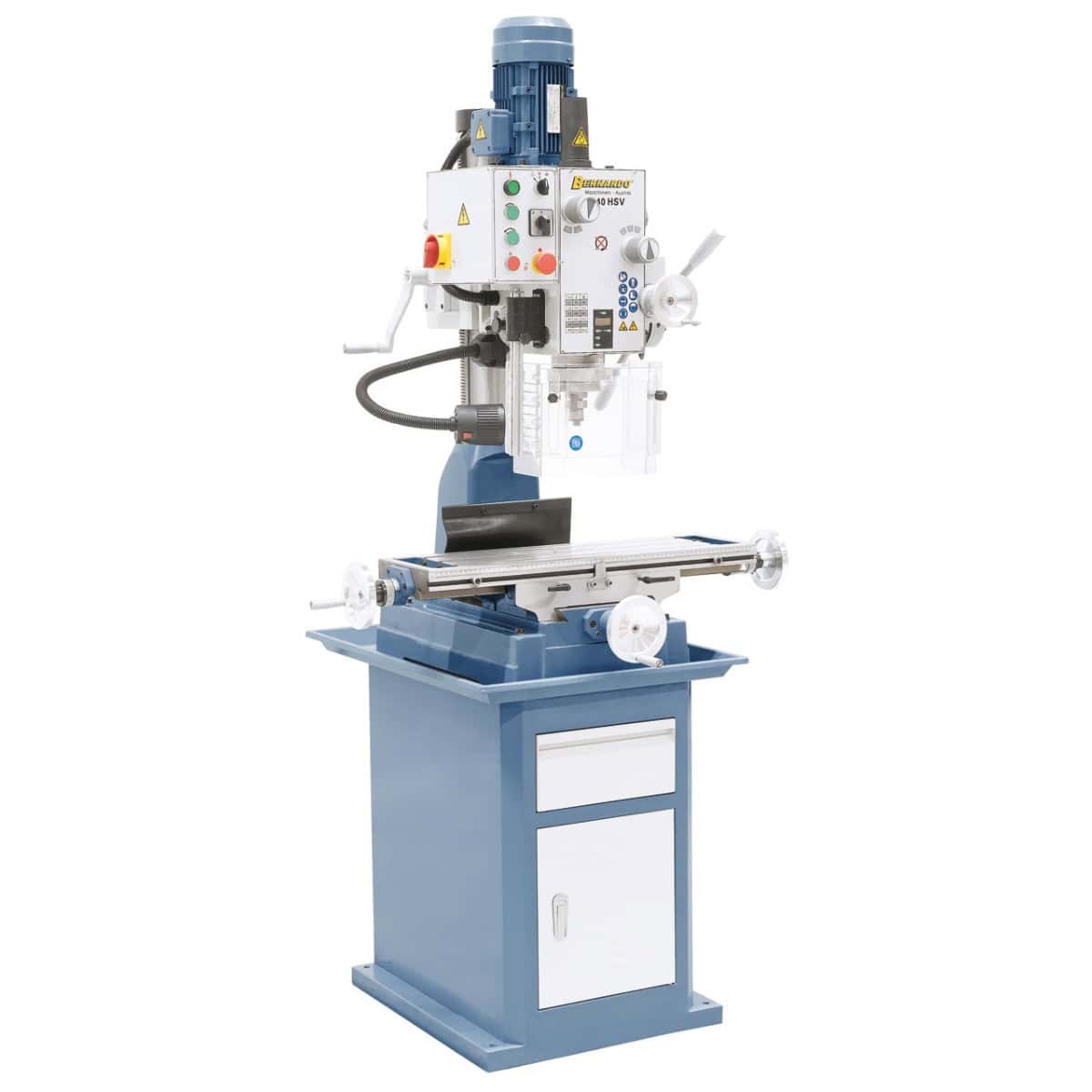

Bernardo FM 40 HSV Bohr-Fräsmaschine

Bernardo FM 40 HSV Bohr-Fräsmaschine – Kompakt, vielseitig und präzise

Die Bernardo FM 40 HSV ist eine robuste und vielseitige Maschine, die für Anwendungen wie Bohren, Fräsen und Gewindeschneiden entwickelt wurde. Der zweistufige Motor mit 12 Drehzahlen (75–3200 U/min) sorgt für Leistung und Flexibilität, während der Schnellwähler schnelle Drehzahlwechsel ermöglicht.

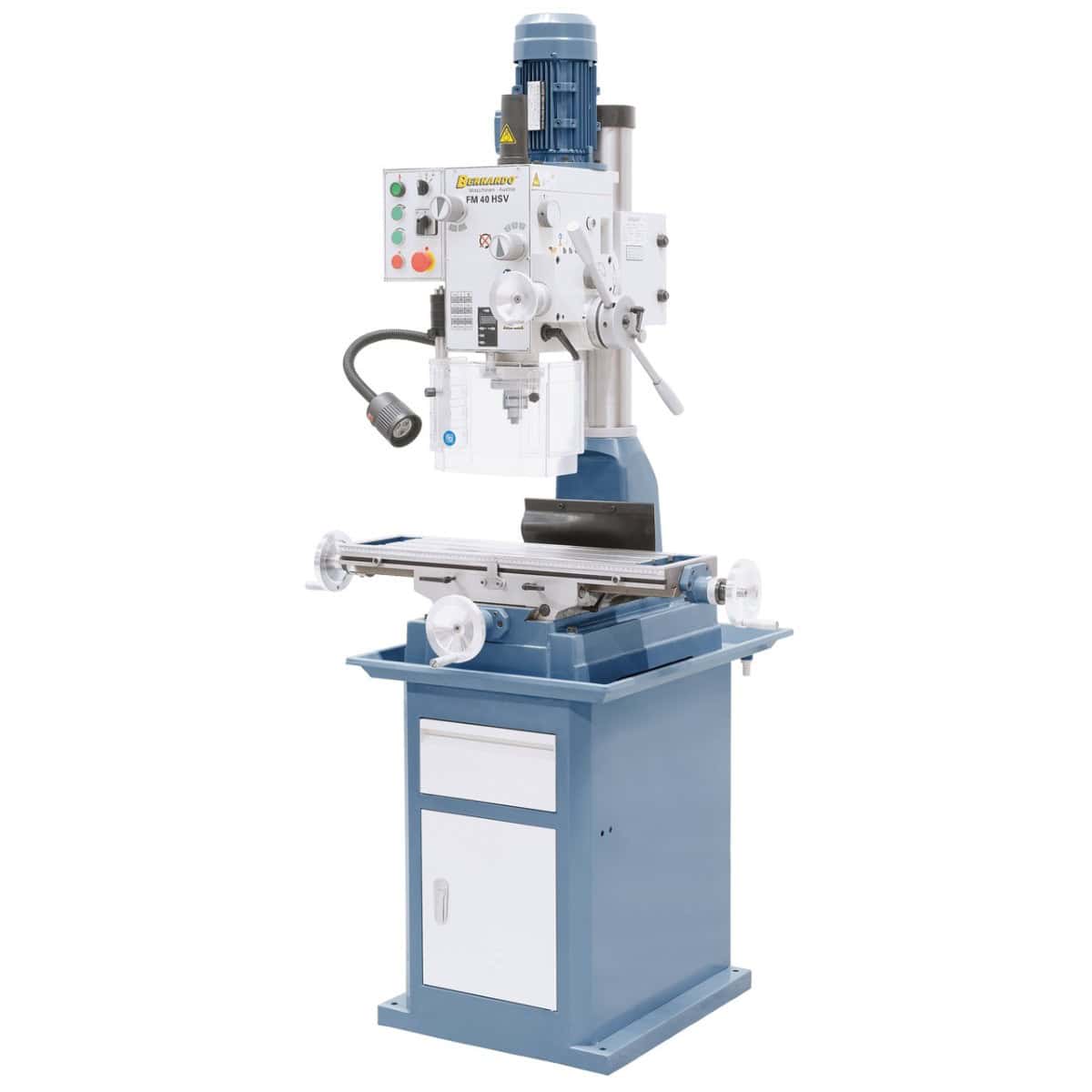

Der Getriebekopf lässt sich von -90° bis +90° neigen, um 360° drehen und in der Höhe verstellen und bietet so vielfältige Bearbeitungsmöglichkeiten. Der 730 x 210 mm große Querschneidtisch mit 520 x 175 mm Verfahrweg und drei fortschrittlichen automatischen Spindeldrehzahlen machen die Maschine ideal für die Präzisionsbearbeitung. Dank ihrer ölgehärteten Zahnräder, hochpräzisen Kegelrollenlager und der robusten Gusseisenkonstruktion vereint die FM 40 HSV Stabilität und Zuverlässigkeit. Serienmäßig enthalten: LED-Leuchte, digitale Spindelhubanzeige, verstellbare Schutzhaube und professionelles Zubehör.

---

Hauptspezifikationen

Bohren bis Ø 32 mm in Stahl und Fräsen max. 80 mm

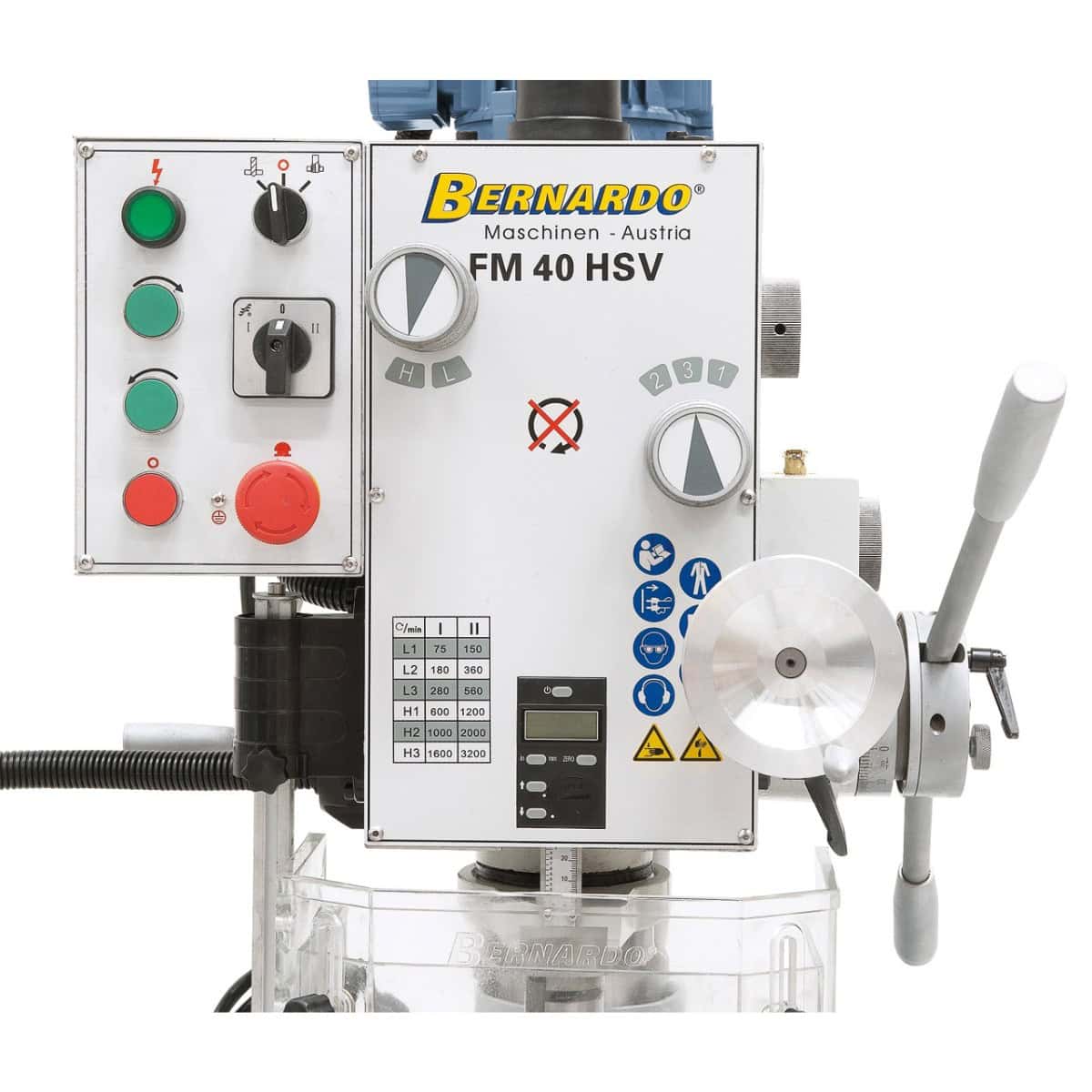

2-Gang-Motor mit 12 Bereichen (75–3200 U/min)

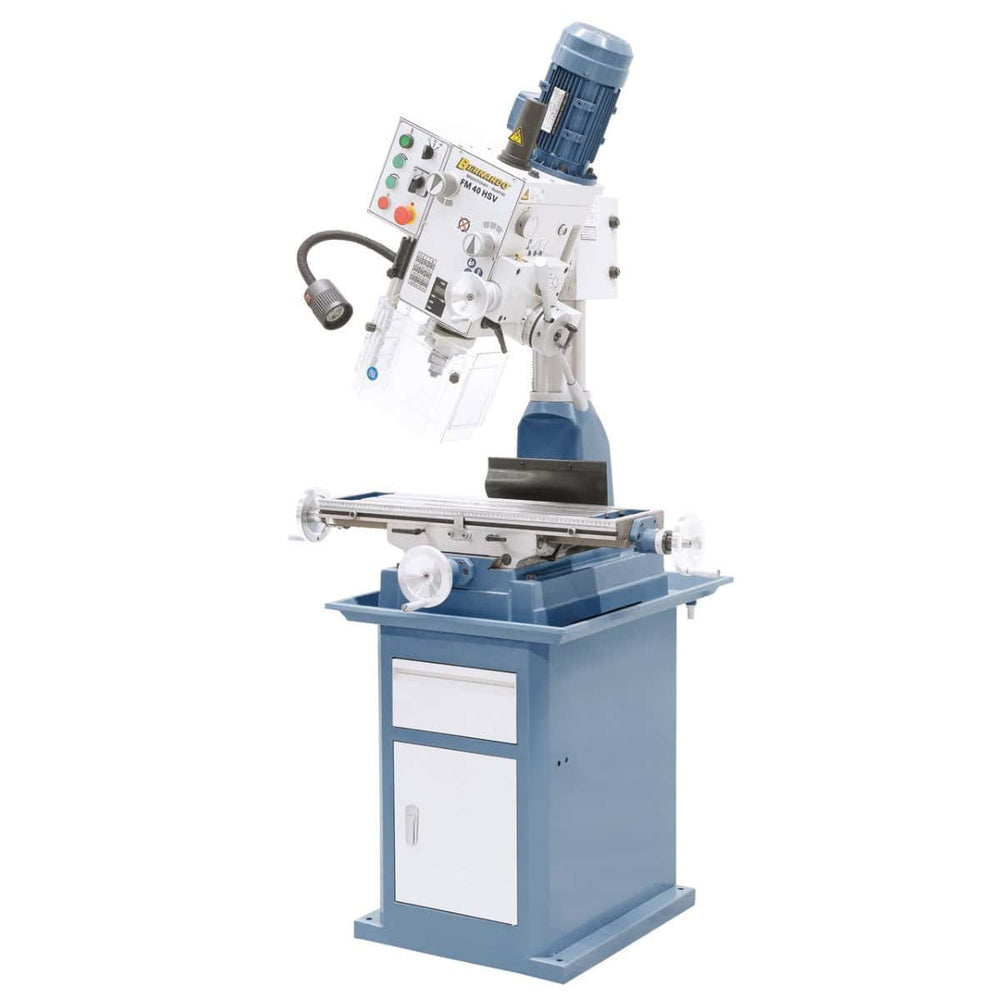

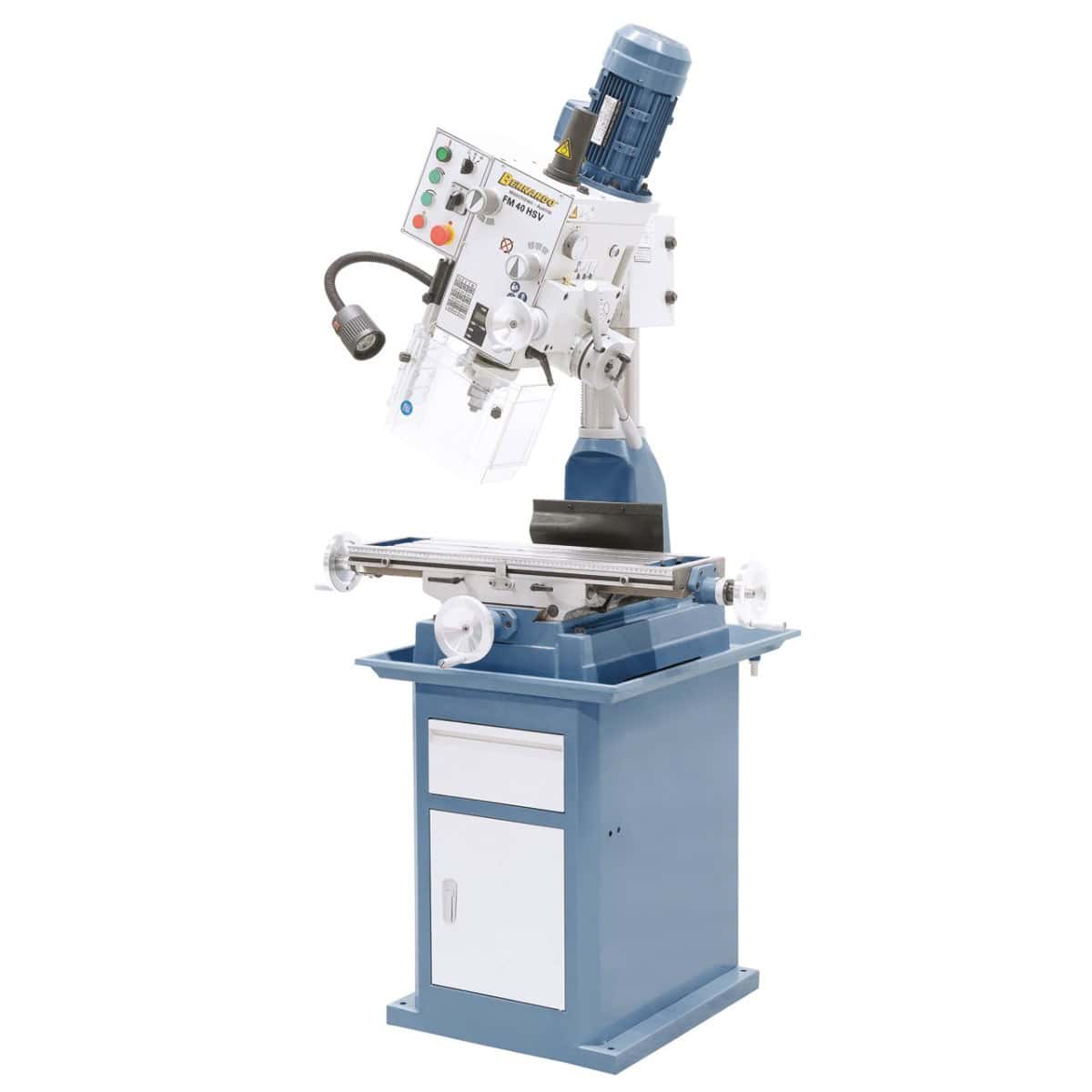

Kopf neigbar -90°/+90°, 360° drehbar und höhenverstellbar

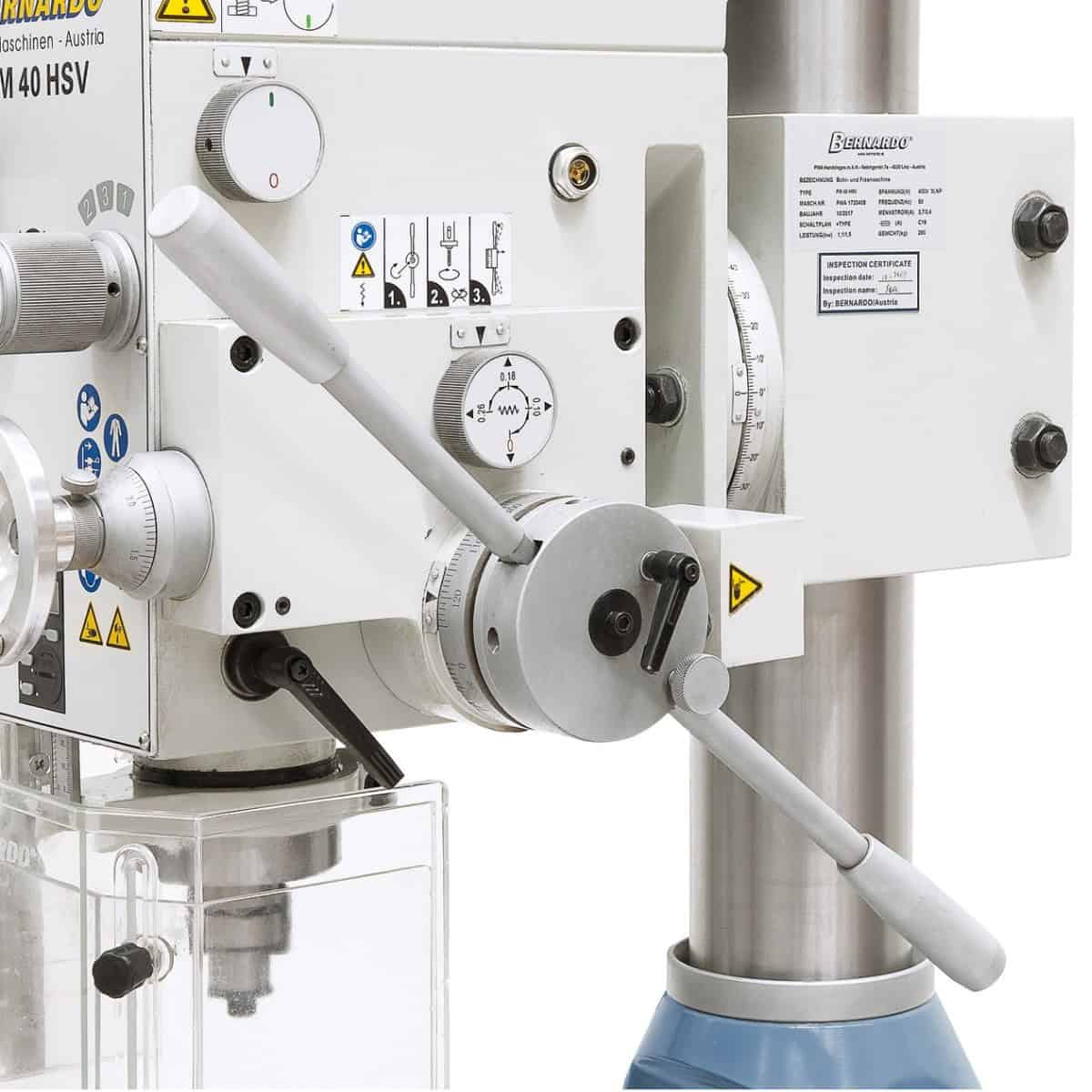

Drei automatische Spindelvorschübe (0,10 / 0,18 / 0,26 mm/U)
Rechts-/Linkslauf zum Gewindeschneiden
Kreuztisch 730 x 210 mm mit 520 x 175 mm Hub
Ölbadgehärtete Zahnräder für lange Lebensdauer und ruhigen Lauf
Verstellbare Schwalbenschwanzführungen für hohe Stabilität
Präzisions-Kegellager für hohe Rundlaufgenauigkeit
Digitale Spindelhubanzeige und LED-Leuchte serienmäßig

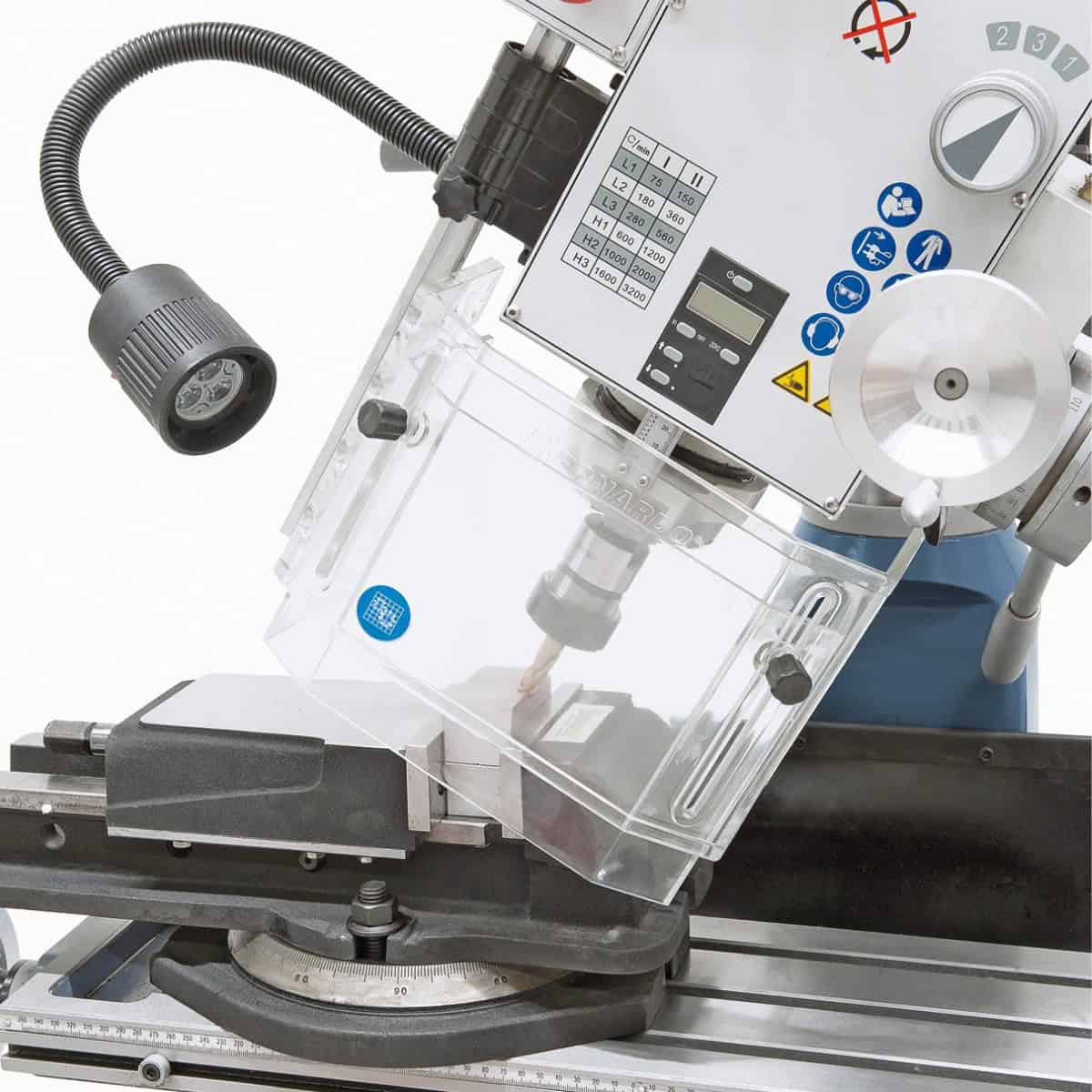

Höhenverstellbare Schutzhaube für Bedienersicherheit

---

Lieferumfang:
Schnellspannfutter 3–16 mm / B16
Spindel MT 3 / B16
Zugstange M12
Morse-Steckschlüssel MT 3/2
Schaftfräserhalter MT 3/27 mm
Höhenverstellbare Schutzhaube
Automatischer Spindelvorschub
LED-Arbeitsleuchte
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Längenlineal
Werkzeugsatz

Warum die Bohr-/Fräsmaschine FM 40 HSV von Krollit kaufen?

Mit der Bohr-/Fräsmaschine FM 40 HSV von Krollit entscheiden Sie sich nicht nur für eine professionelle Metallbearbeitungsmaschine, sondern auch für eine solide Unterstützung vor und nach dem Kauf. Kauf.
Krollit unterstützt Fachleute, Handwerker und Werkstätten bei der Auswahl der passenden Maschine und bietet Beratung, technischen Support und Ersatzteilmanagement.

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

---

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	255 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelaufnahme	MT 3
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tischabmessungen / T-Nuten	730 x 210 mm / 14 mm
Tischverfahrweg (X / Y)	520 / 175 mm
Kopfneigung	-90° bis +90°
Abstand Spindel-Tisch	135 – 460 mm
Kopfhöhenverstellung	325 mm
Säulendurchmesser	115 mm
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (B x T x H)*	1100 x 830 x 1450 mm
Gewicht	ca. 270 kg
*ohne Ständer

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die kompakte Baureihe: kleinere Tische, MT2/MT3-Anbaugeräte, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Aufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die professionellen Ausführungen: größere Tische, Werkzeugaufnahmen MT3/MT4, leistungsstärkere Motoren und längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlos einstellbare Spindeldrehzahl ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die flexibelste Konfiguration für Werkstätten, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über die Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Italienischer Kundendienst ist verfügbar.

Wie viel Platz wird in der Werkstatt für die BF/FM-Serie benötigt?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
