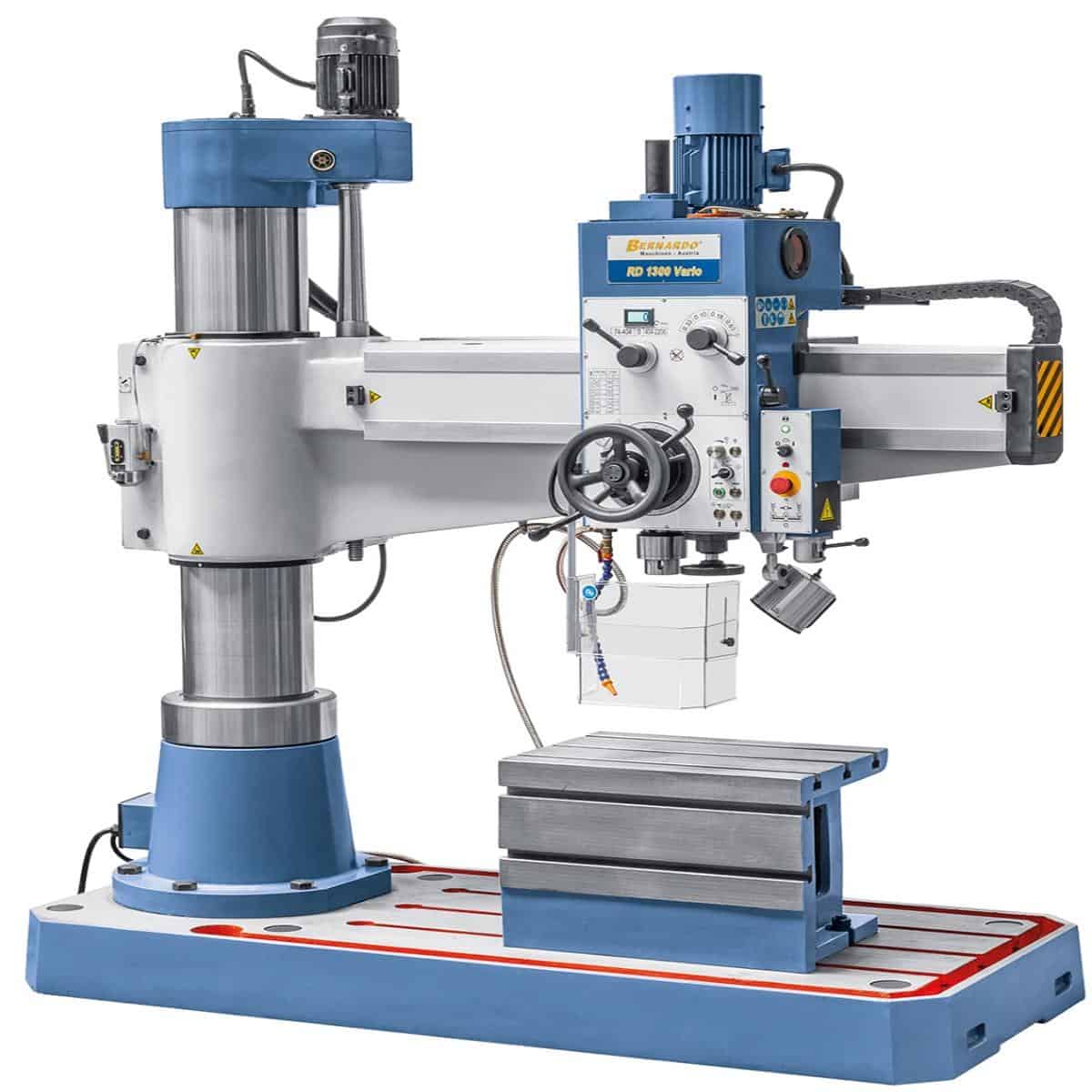

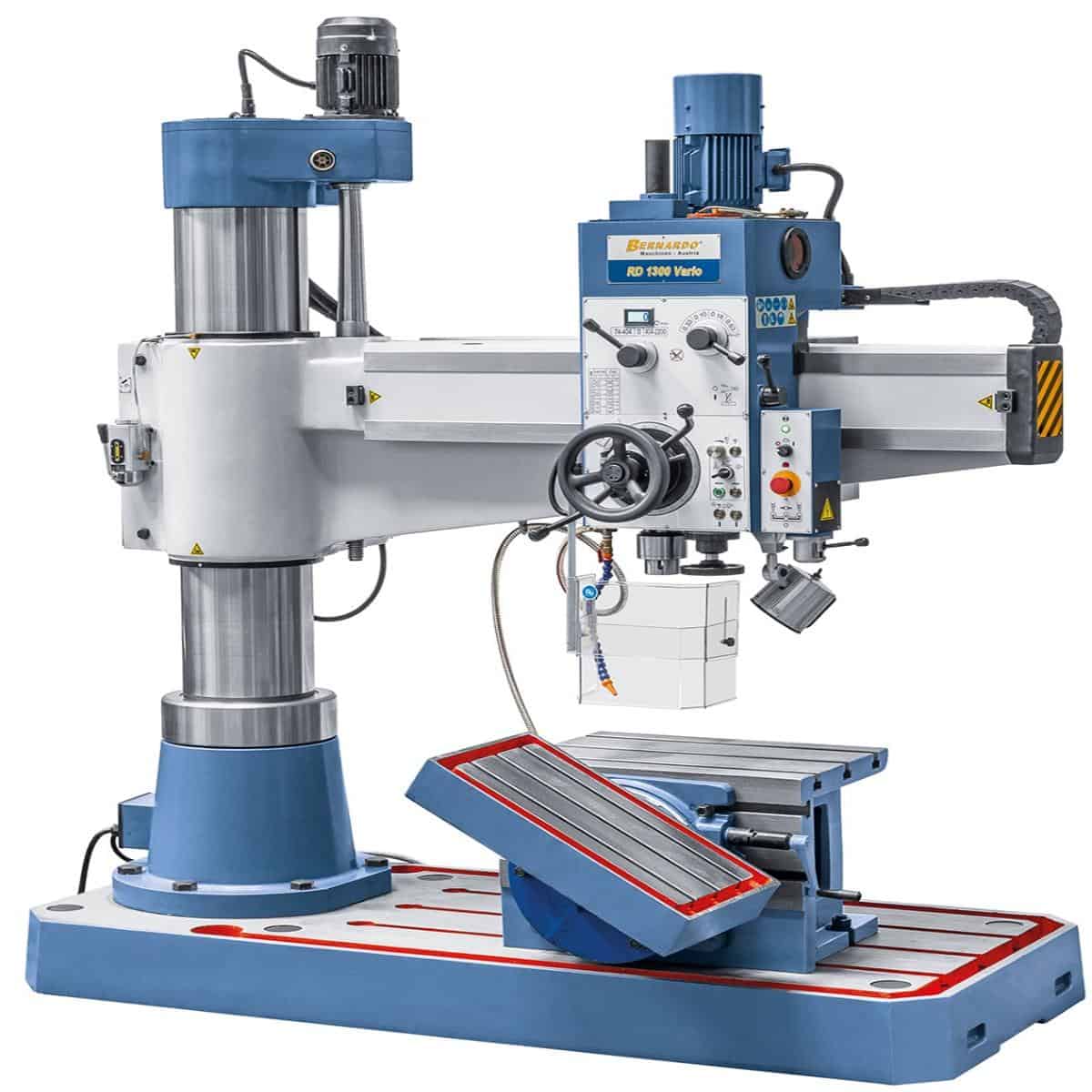

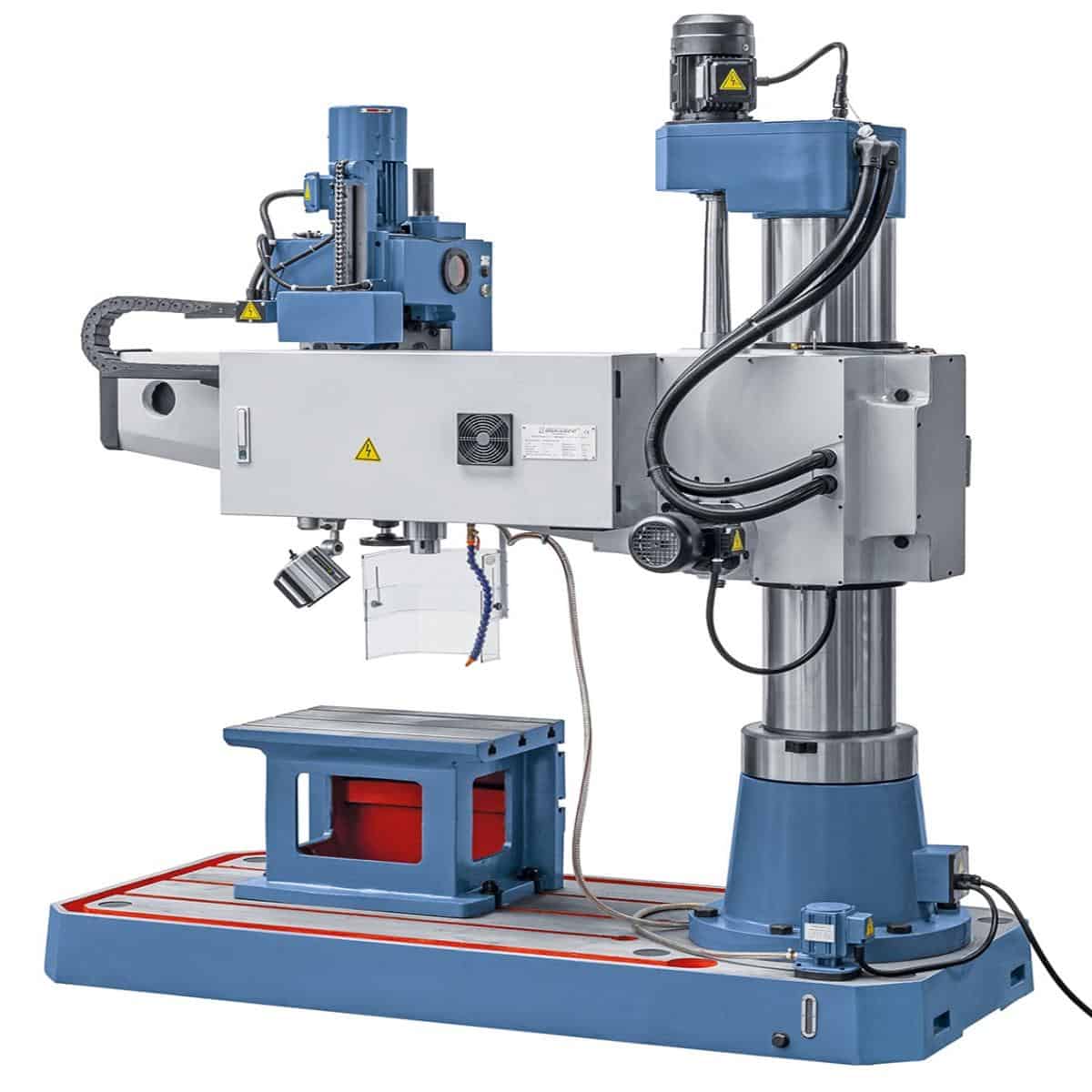

Bernardo Radialbohrmaschine RD 1300 x 40 Vario

Bernardo RD 1300 x 40 Vario Radialbohrmaschine – Präzision und Flexibilität mit stufenloser Drehzahl

Die Bernardo RD 1300 x 40 Vario Radialbohrmaschine ist eine professionelle Maschine zum Bohren, Planfräsen, Reiben und Gewindeschneiden bis M40. Mit einer Bohrleistung bis Ø 40 mm und stufenloser Drehzahlregelung (74–2200 U/min) bietet sie vielseitige Einsatzmöglichkeiten in unterschiedlichsten Werkstattanwendungen.

Die verwindungssteife, polierte Säule, die gehärteten und polierten Radialarmführungen sowie die unabhängige hydraulische Klemmung von Säule, Arm und Spindelstock gewährleisten höchste Steifigkeit und Präzision. Das integrierte Gegengewicht an der Spindel sorgt für optimale Balance im Betrieb.

Der Radialarm mit einem horizontalen Verfahrweg von 1000 mm ermöglicht flexibles Bearbeiten, während der Hubmotor die Spindelposition auch bei wiederholten Bearbeitungen sichert. Lieferumfang: Kastentisch, Frequenzumrichter, Kühlmittelpumpe, verstellbare Schutzhaube, LED-Leuchte und professionelles Zubehör.

---

Hauptmerkmale

Bohren bis Ø 40 mm und Gewindeschneiden bis M40

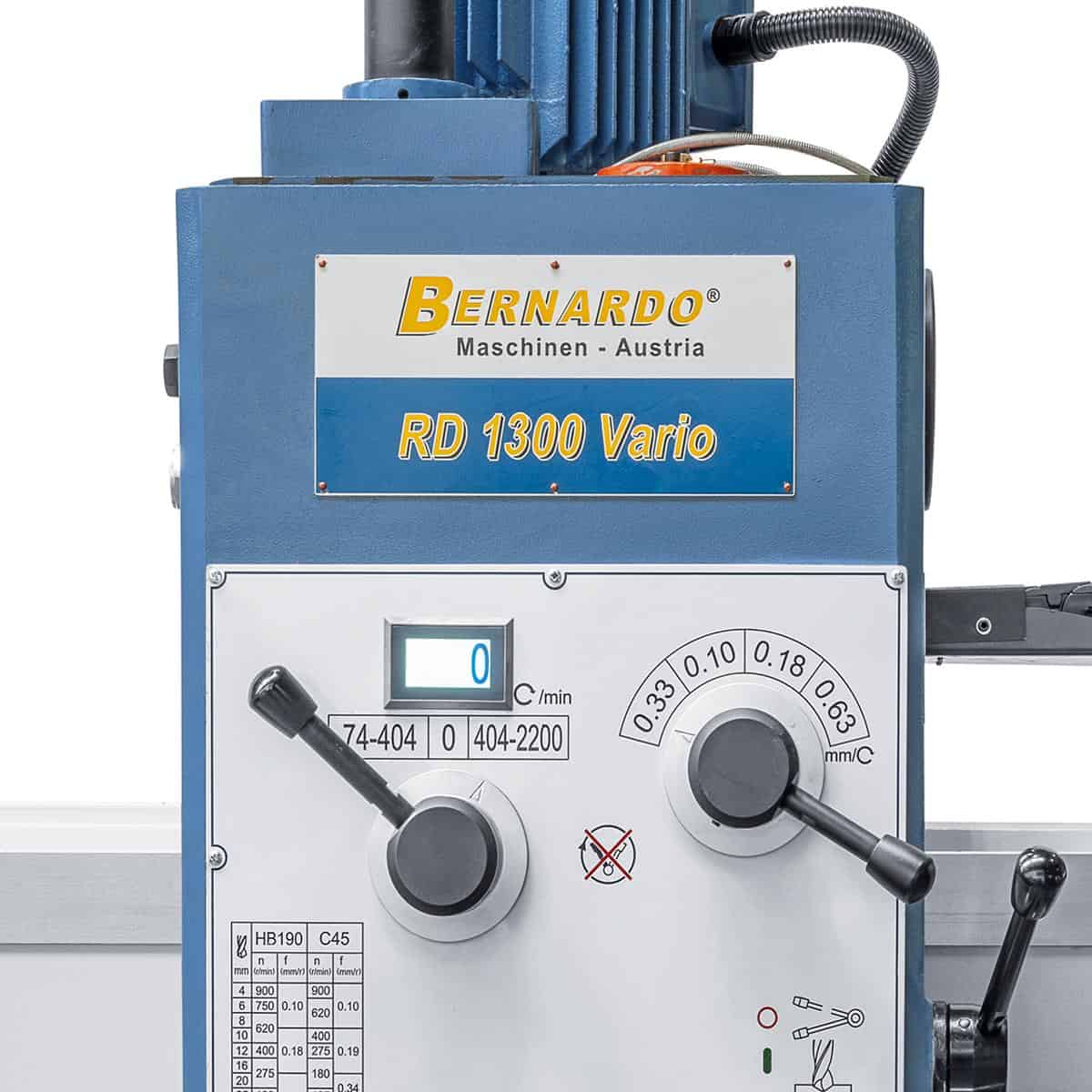

Stufenlose Drehzahlregelung mit Digitalanzeige (74–2200 U/min)
Automatischer Spindelvorschub (4 Stufen: 0,1–0,63 mm/U)
Radialarm mit 1000 mm horizontalem Verfahrweg
600 mm vertikaler Stützweg und 290 mm Spindelverfahrweg
Unabhängige hydraulische Klemmung für Säule, Arm und Kopf

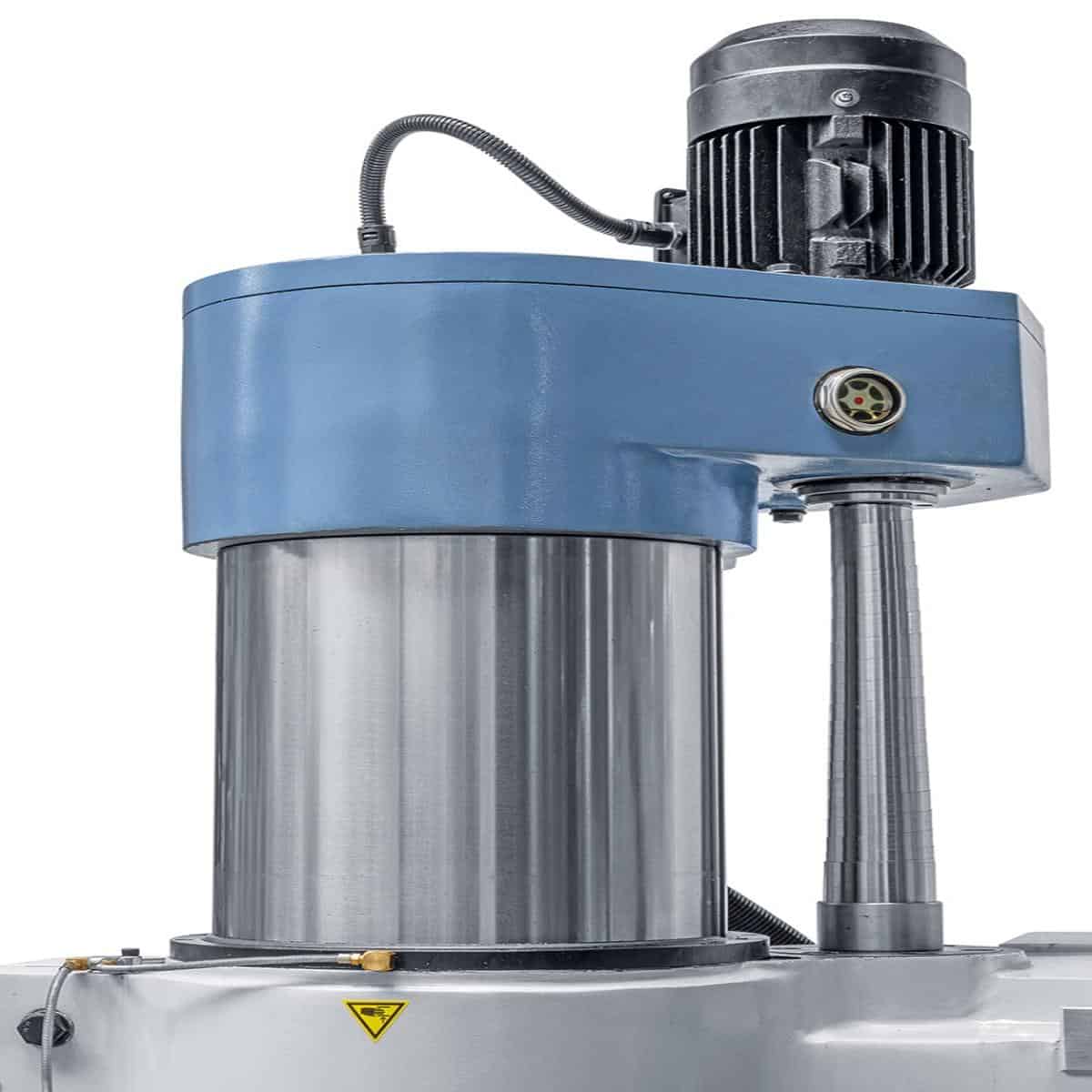

Verwindungssteife Säule und gehärtete Führungen für Stabilität und Laufruhe
Gegengewicht an der Spindel für optimale Balance

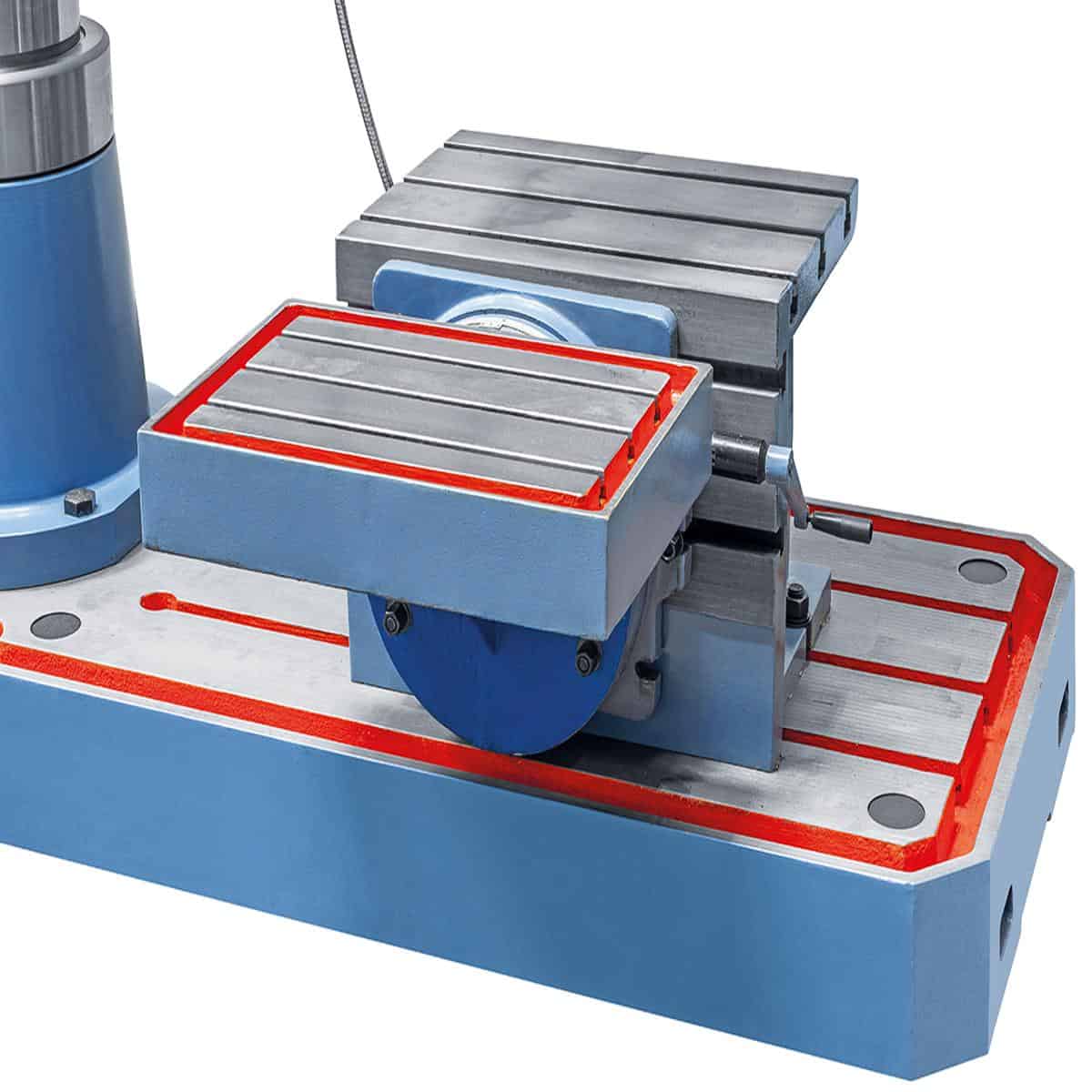

Übergroße Basis (1220 x 900 mm) und Kastentisch (640 x 450 x 450 mm) im Lieferumfang enthalten
2,2 kW Hauptmotor, hohe Leistung
Robust 2380 kg Konstruktion für vibrationsfreies Bearbeiten
Kühlmittel, LED und verstellbare Schutzhaube inklusive

---

Lieferumfang:

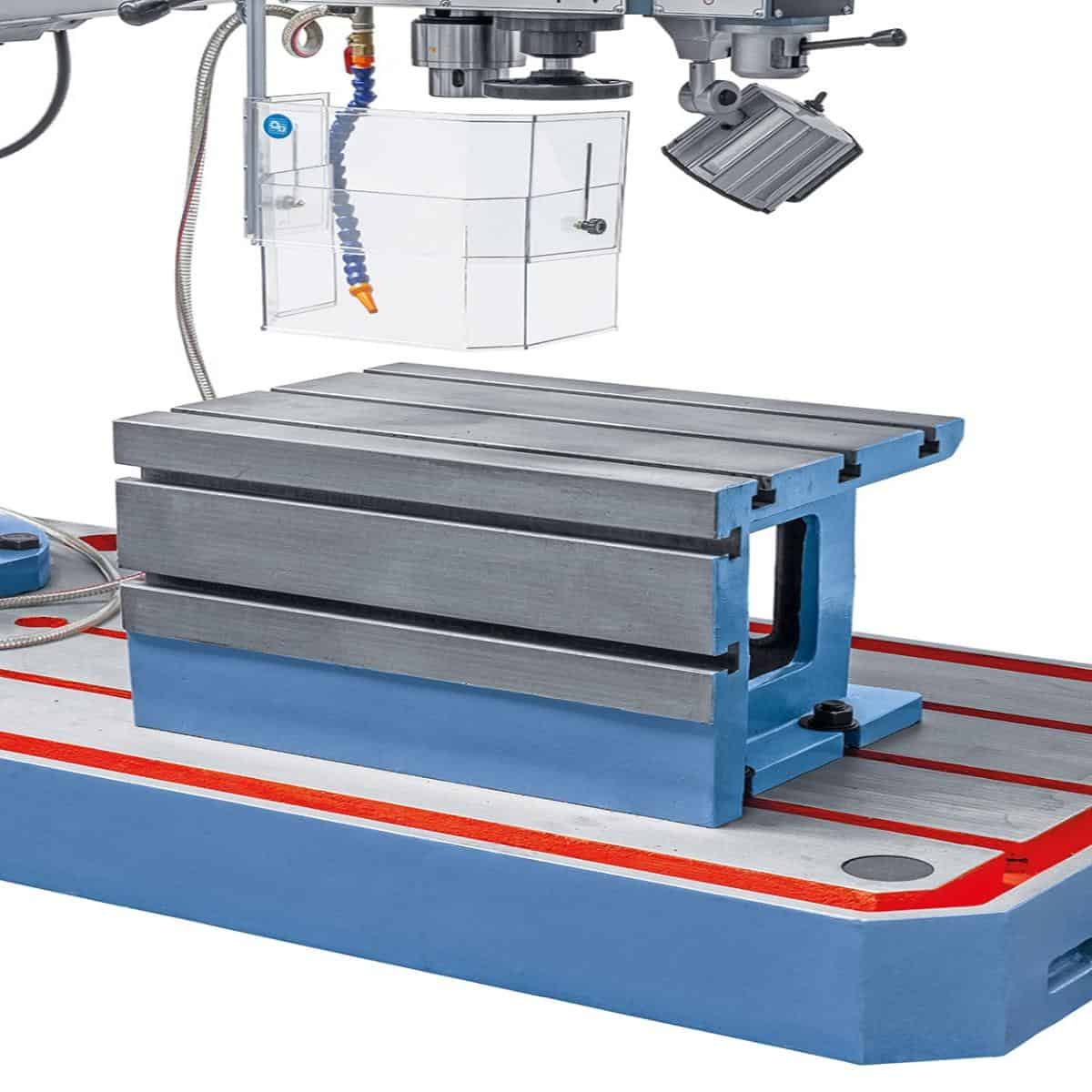

Tischkasten 640 x 450 x 450 mm
Spindelwelle
Morsekonus-Steckschlüssel

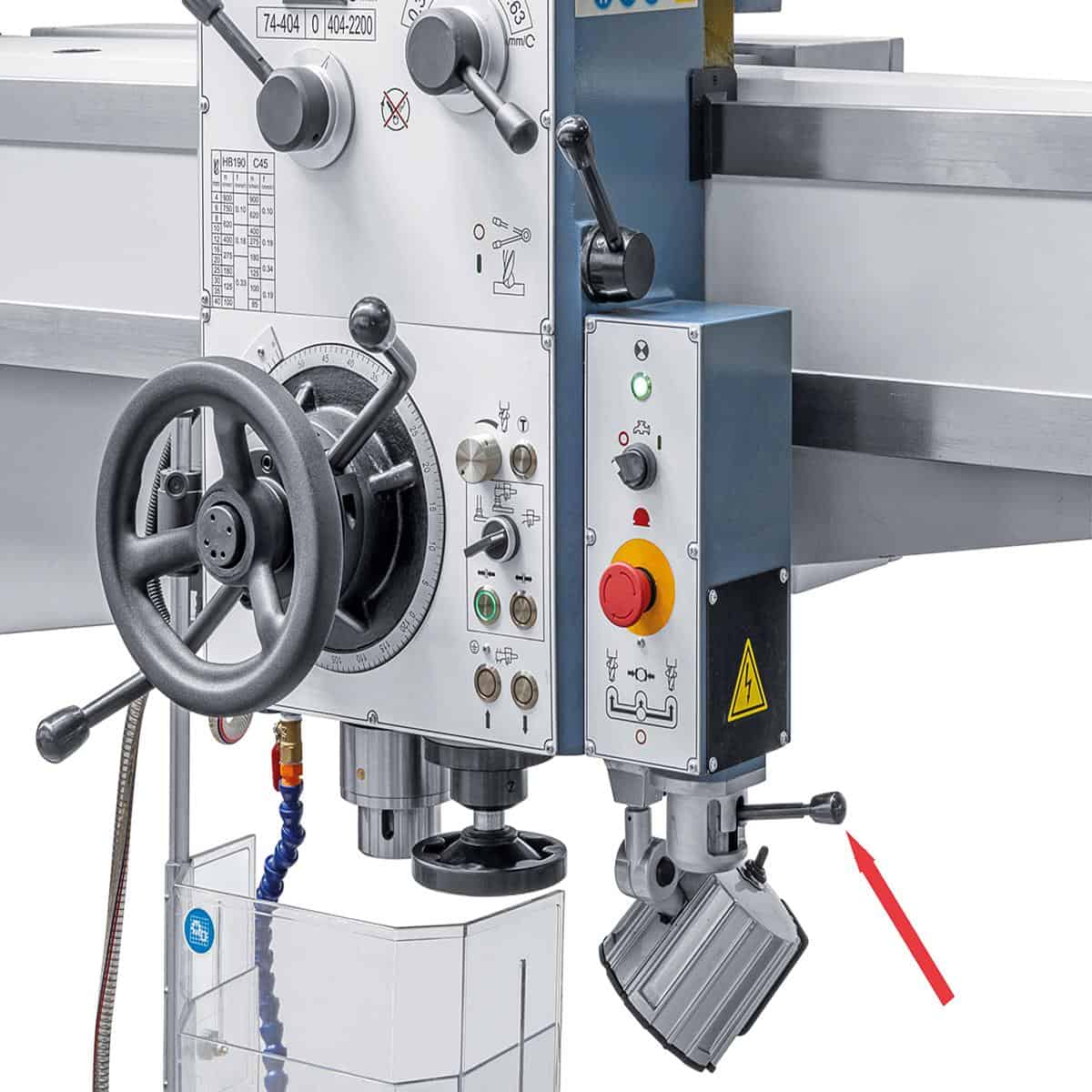

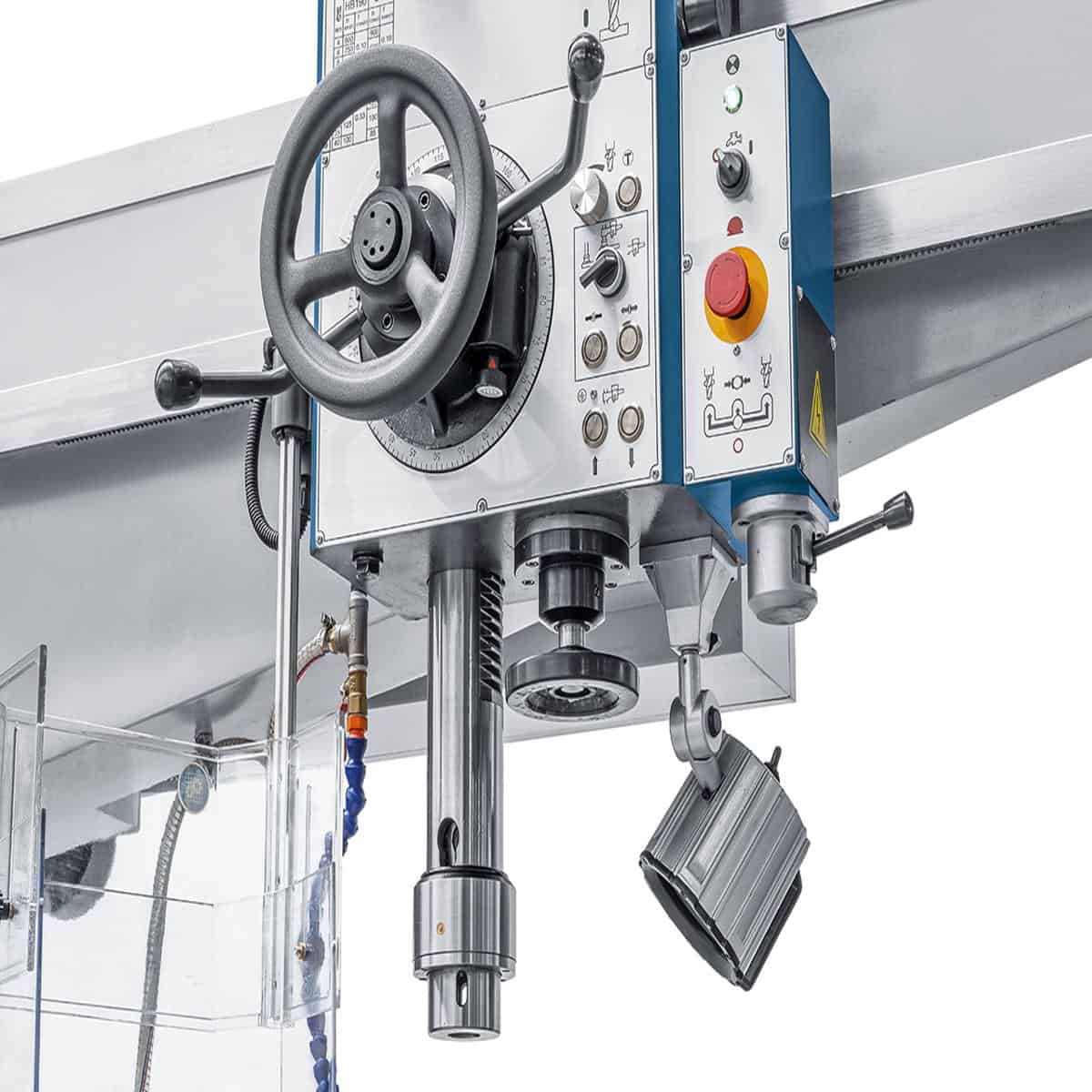

LED-Arbeitsleuchte
Shell Tellus 46 Erstbefüllung

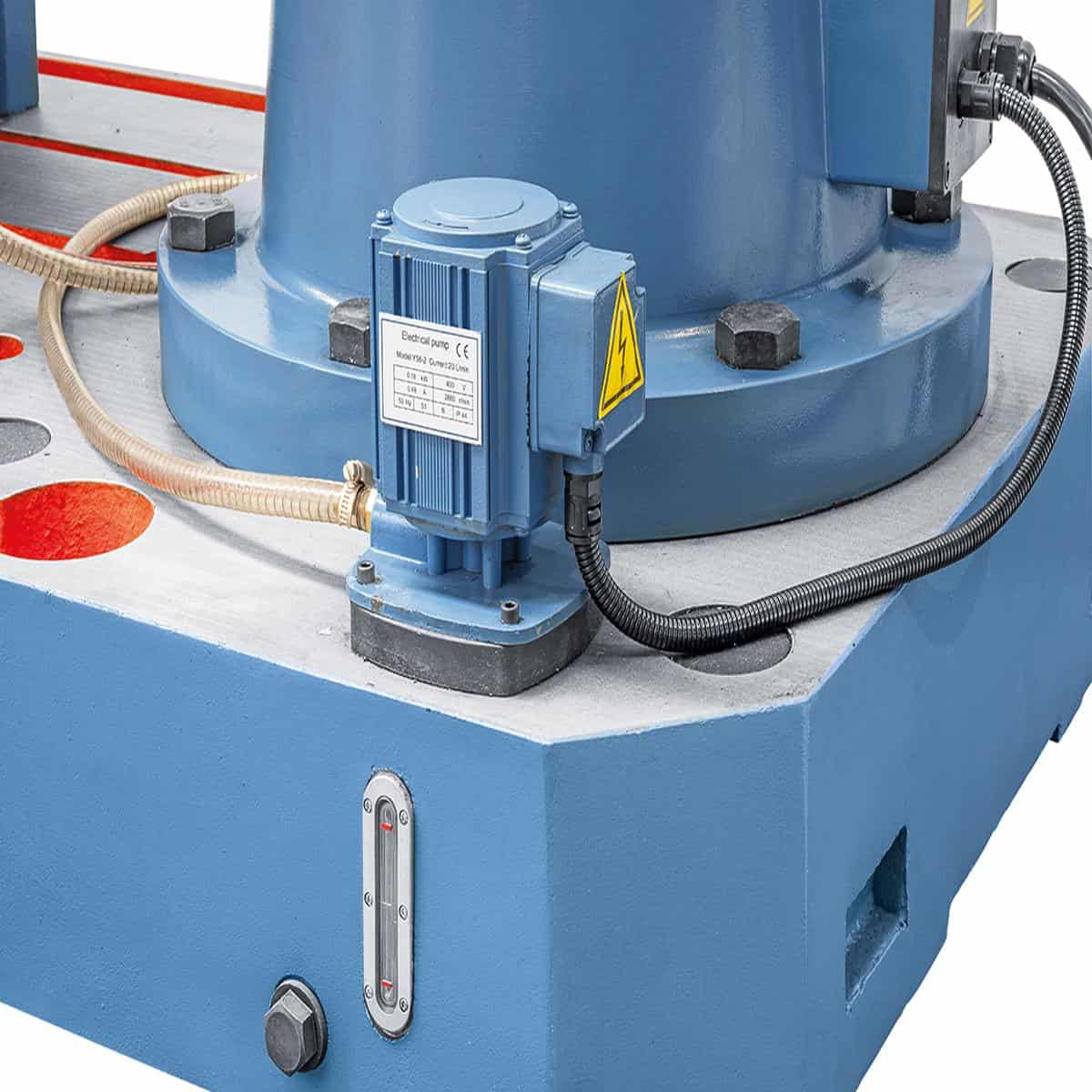

Kühlmittelgerät

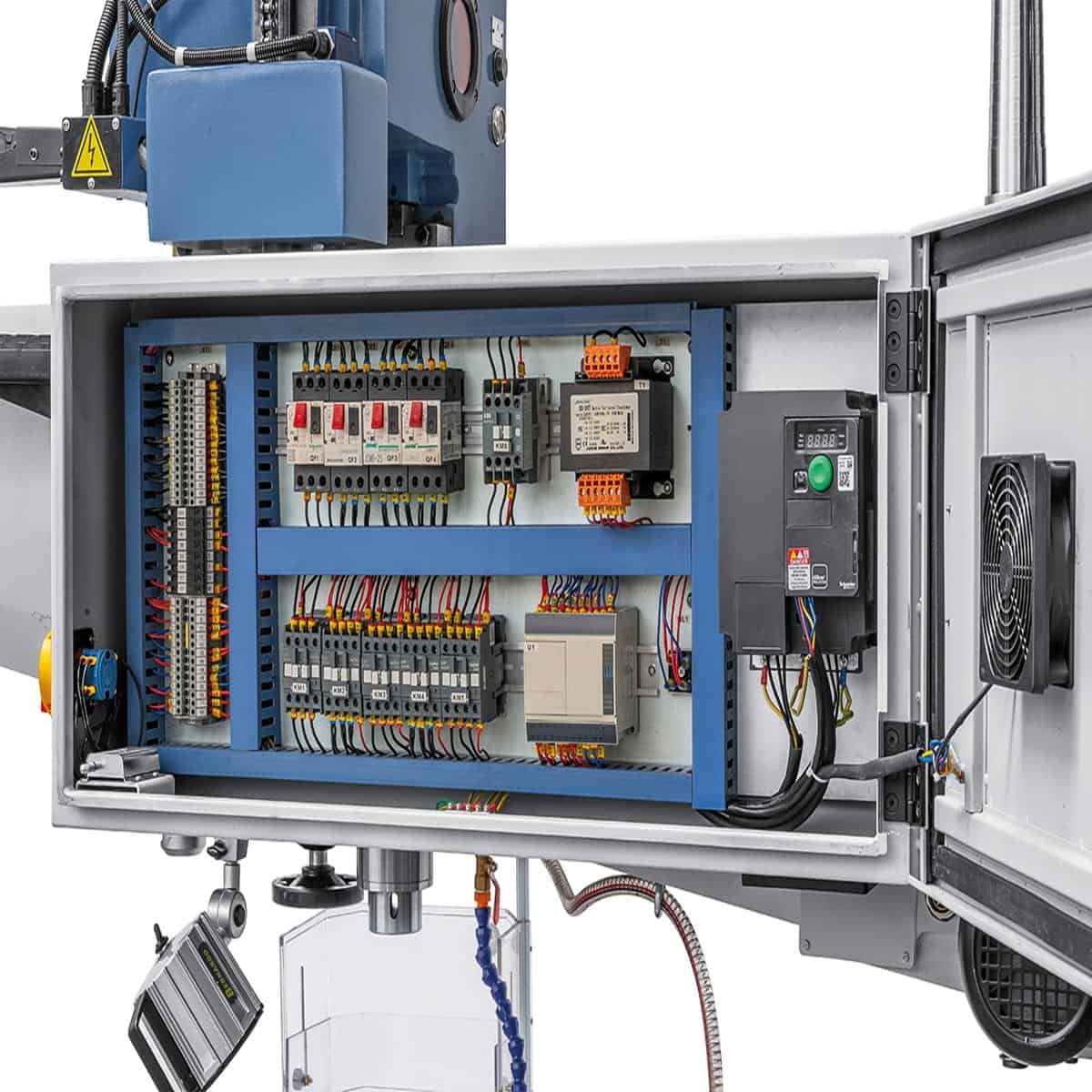

Frequenzumrichter

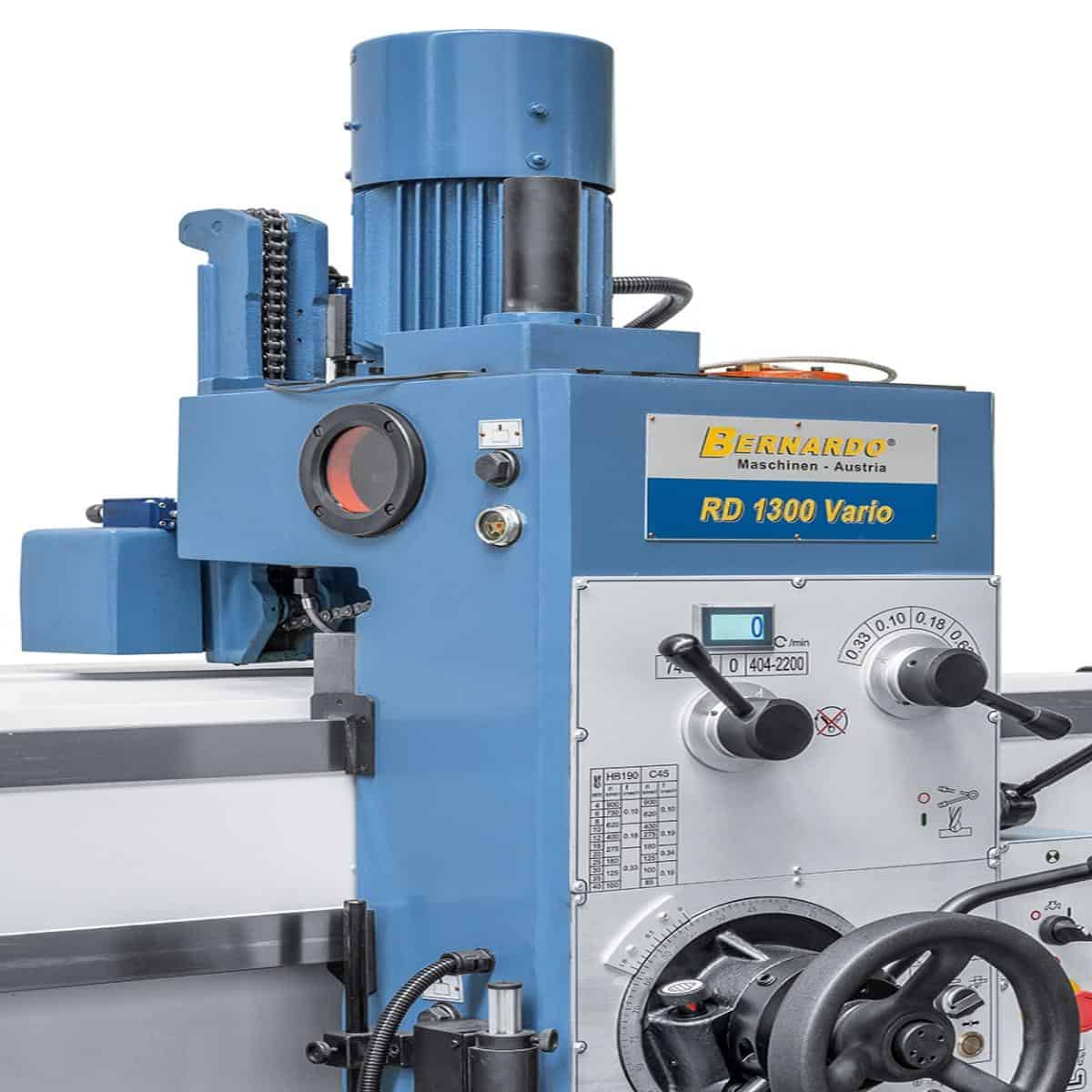

Digitale Drehzahlanzeige

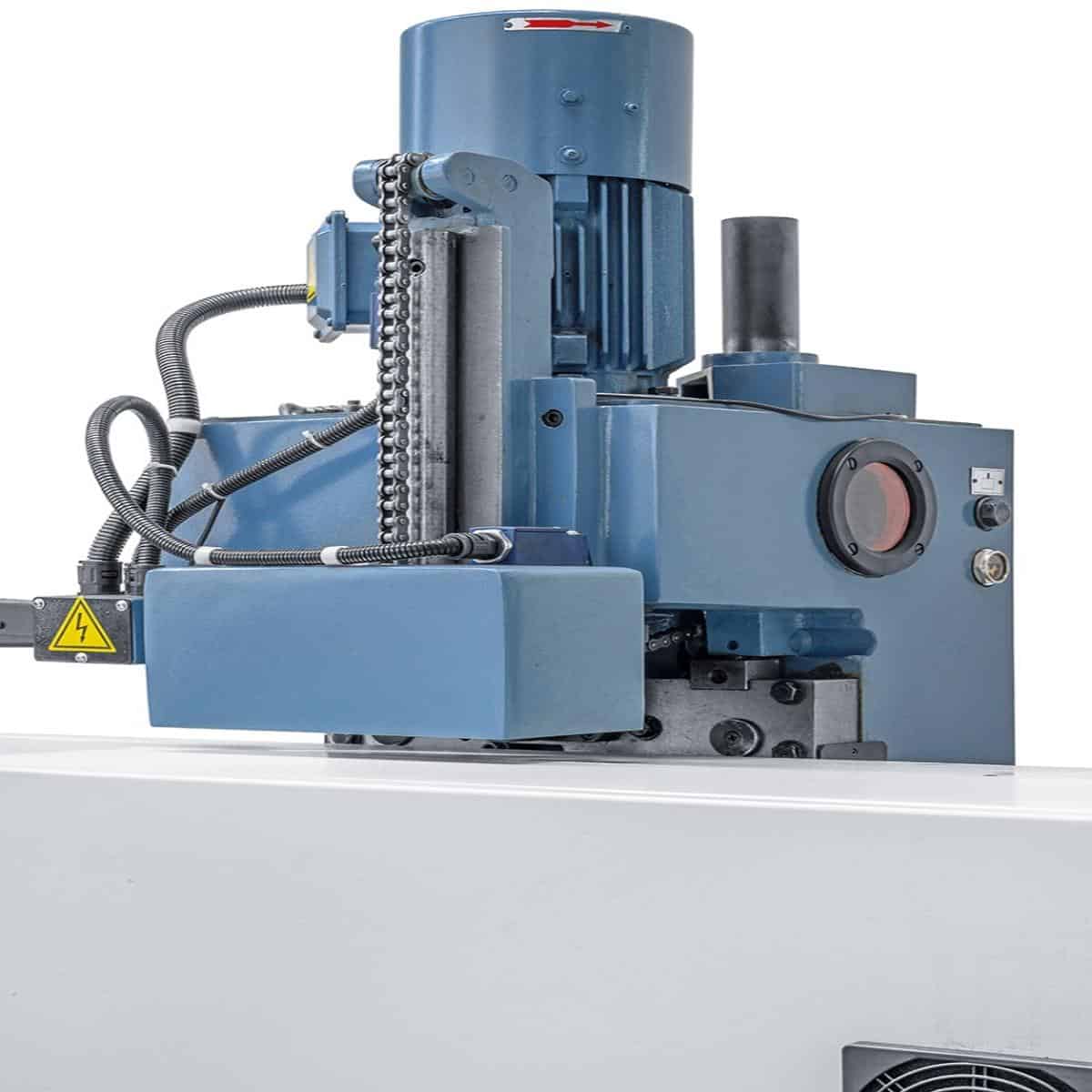

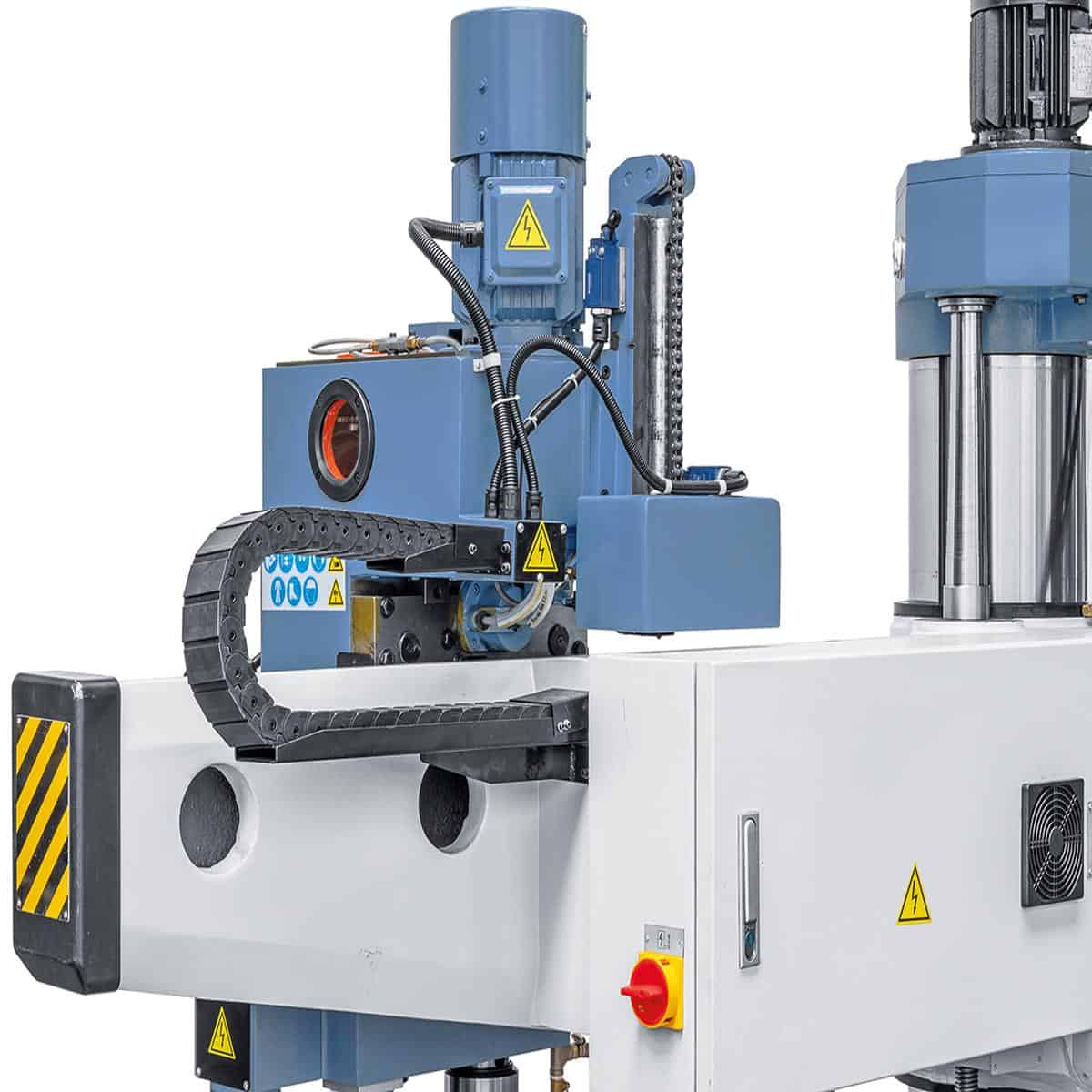

Hubmotor

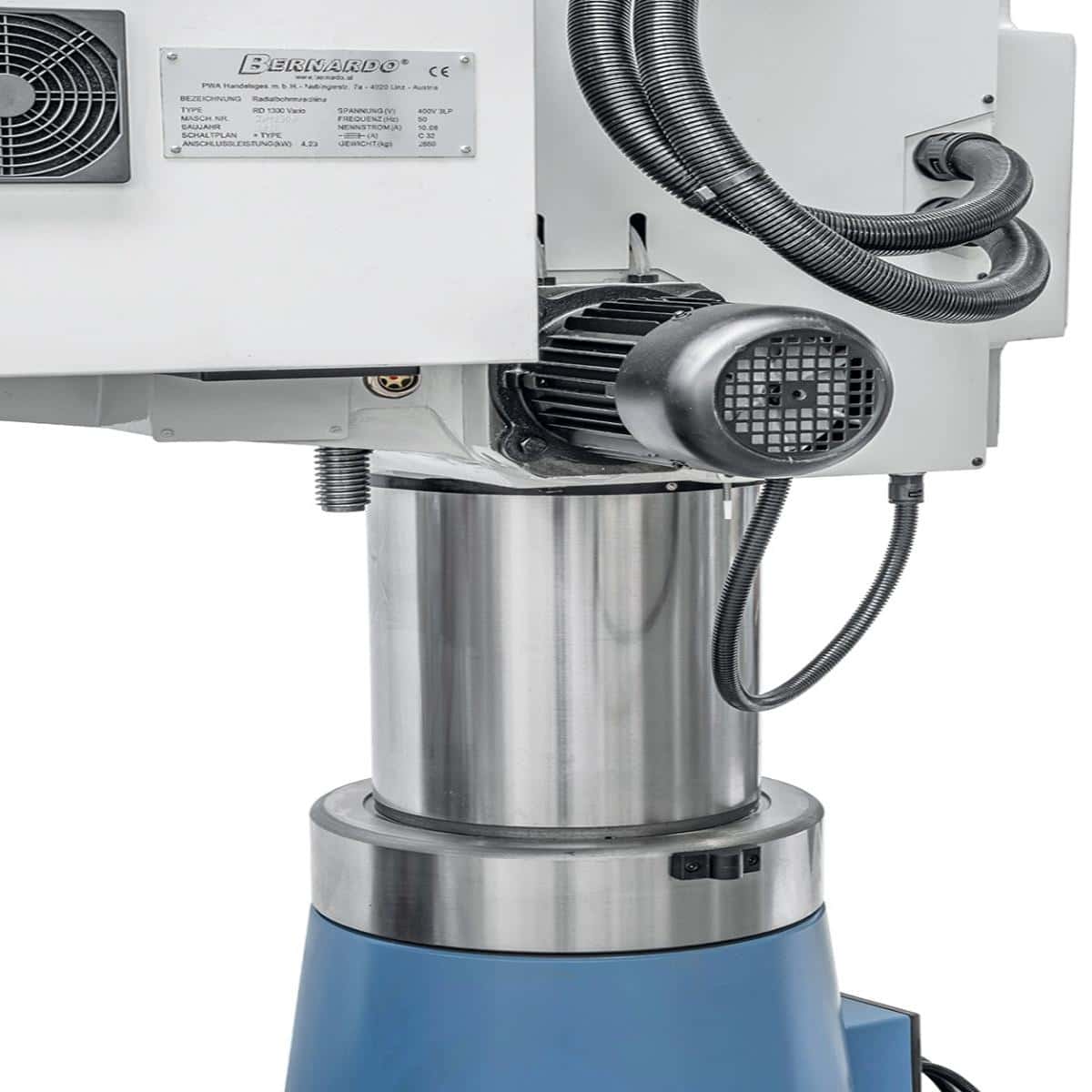

Hydraulikmotor

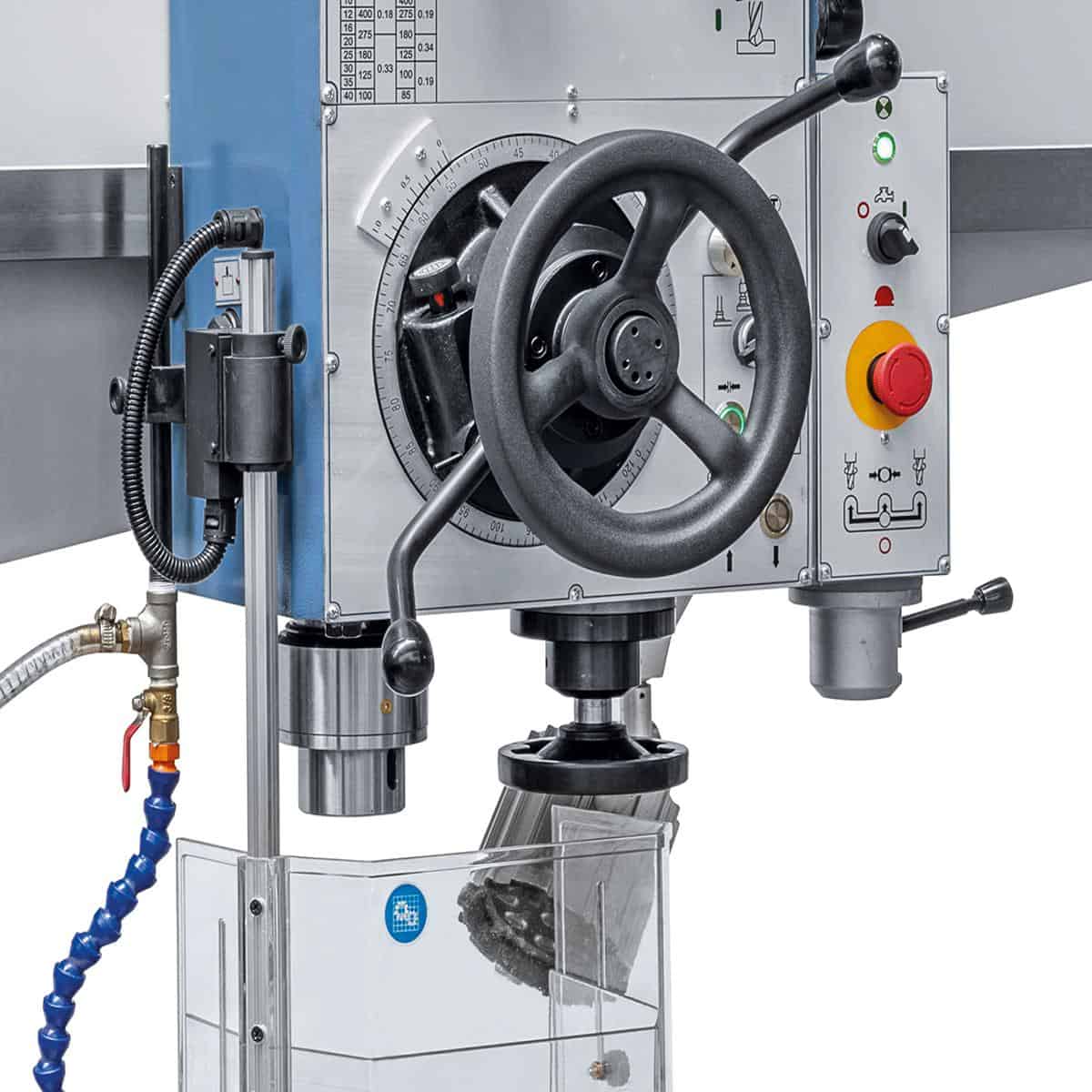

Höhenverstellbare Schutzvorrichtung
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.

---

Technische Tabelle:

Spezifikation	Wert
Max. Bohrkapazität	40 mm
Max. Gewindekapazität	M40
Min./Max. Spindel-Säulen-Abstand	300 – 1300 mm
Vertikale Verstellung des Stativs	600 mm
Horizontaler Verfahrweg des Spindelkopfes	1000 mm
Spindelhub	290 mm
Spindelanschluss	MT 4
Spindeldrehzahl	74 – 404 / 404 – 2200 U/min
Automatische Vorschübe	(4) 0,1 – 0,63 mm/U
Abstand Spindel–Kastentisch	100 – 700 mm
Abstand Spindel–Basis	570 – 1170 mm
Spannbereich Basis	1220 x 900 mm
Tischabmessungen Kasten	640 x 450 x 450 mm
Motorleistung	2,2 kW
Maschinenabmessungen (B x T x H)	2050 x 1050 x 2560 mm
Gewicht	ca. 2380 kg

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist eine Radialbohrmaschine und wann ist sie im Vergleich zu einer Ständerbohrmaschine sinnvoll?

Bei einer Ständerbohrmaschine wird das Werkstück bewegt, um den Bohrer im Bohrloch zu zentrieren. Bei einer Radialbohrmaschine bewegt sich die Spindel: Der Radialarm gleitet entlang der Säule (Höhe) und dreht sich um diese (Winkel). Dadurch wird die Spindel bei fixierten, schweren und schwer zu bewegenden Werkstücken exakt über dem Bohrpunkt positioniert. Sie eignet sich ideal für große Werkstücke, Metallbearbeitung und die Bearbeitung auf vormontierten Maschinen.

Ist der Radialarm motorisiert oder manuell?

Das hängt vom Modell ab. Die Basisversionen der RD-Serie verfügen über eine manuelle Armbewegung mit Schraubarretierung. Die NC- oder Vario-Versionen können mit einer motorisierten Z-Achse ausgestattet sein. Prüfen Sie die Modellspezifikationen in der technischen Tabelle.

Wozu dient die Rechts-/Linksdrehung (R/L) der Spindel?

Die Linksdrehung (L) ermöglicht die Verwendung von Linksgewindeschneidwerkzeugen und das Lösen von Linksgewindeschrauben. Sie ist auch nützlich für manuelle Gewindeschneidarbeiten, bei denen zwischen Vorwärts- (rechts) und Rückwärtsbewegungen (links) gewechselt wird, um den Span zu brechen.

Sind Ersatzteile und Service verfügbar?

Original Bernardo-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.

Wie viel Platz wird für die Installation benötigt?

Der Schwenkradius des Arms bestimmt den minimalen Arbeitsbereich. Lassen Sie auf allen Seiten der Säule einen Freiraum in Höhe des Armradius. Für Maschinen über 500 kg wenden Sie sich bitte an Krollit, um die benötigte Entladeausrüstung zu erhalten.
