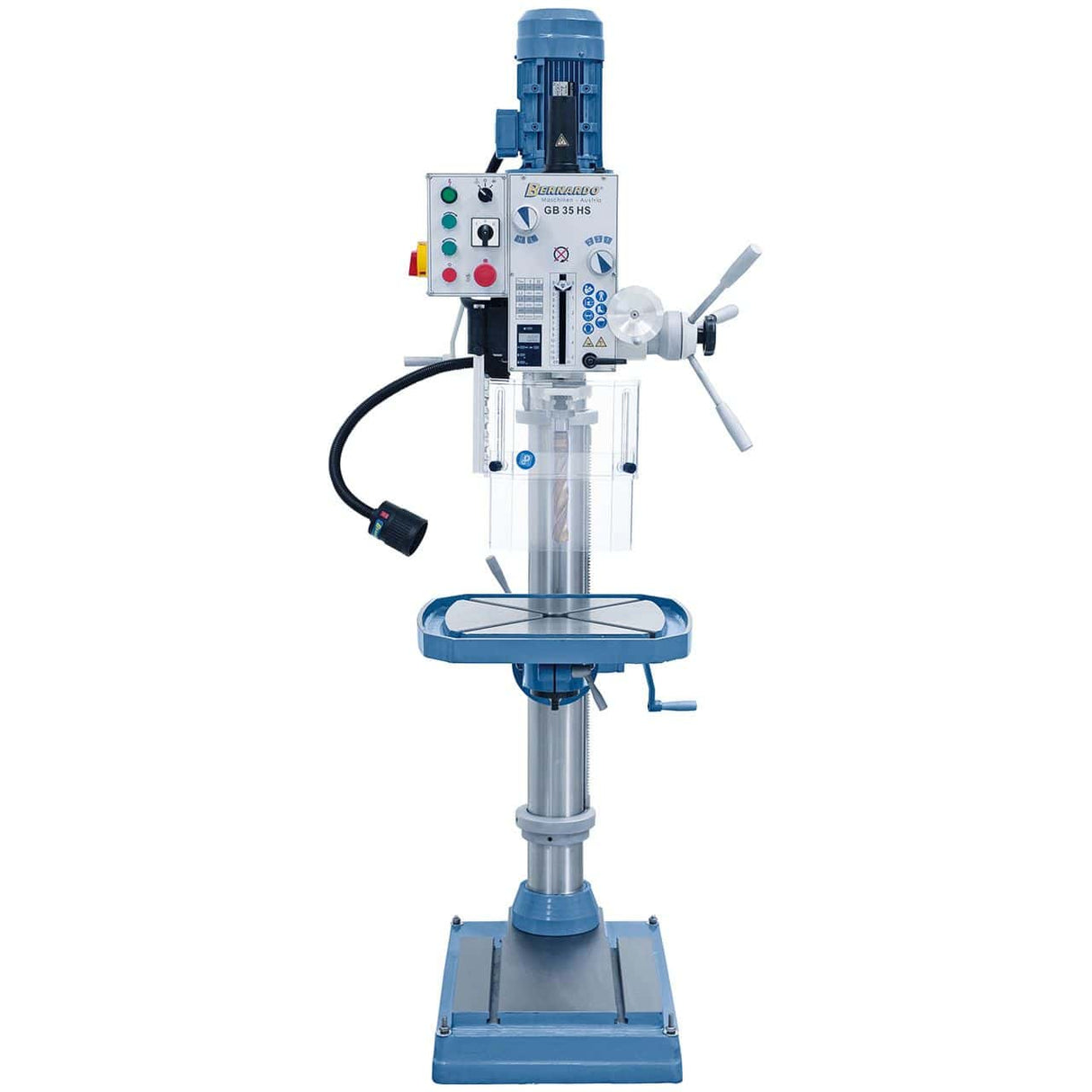

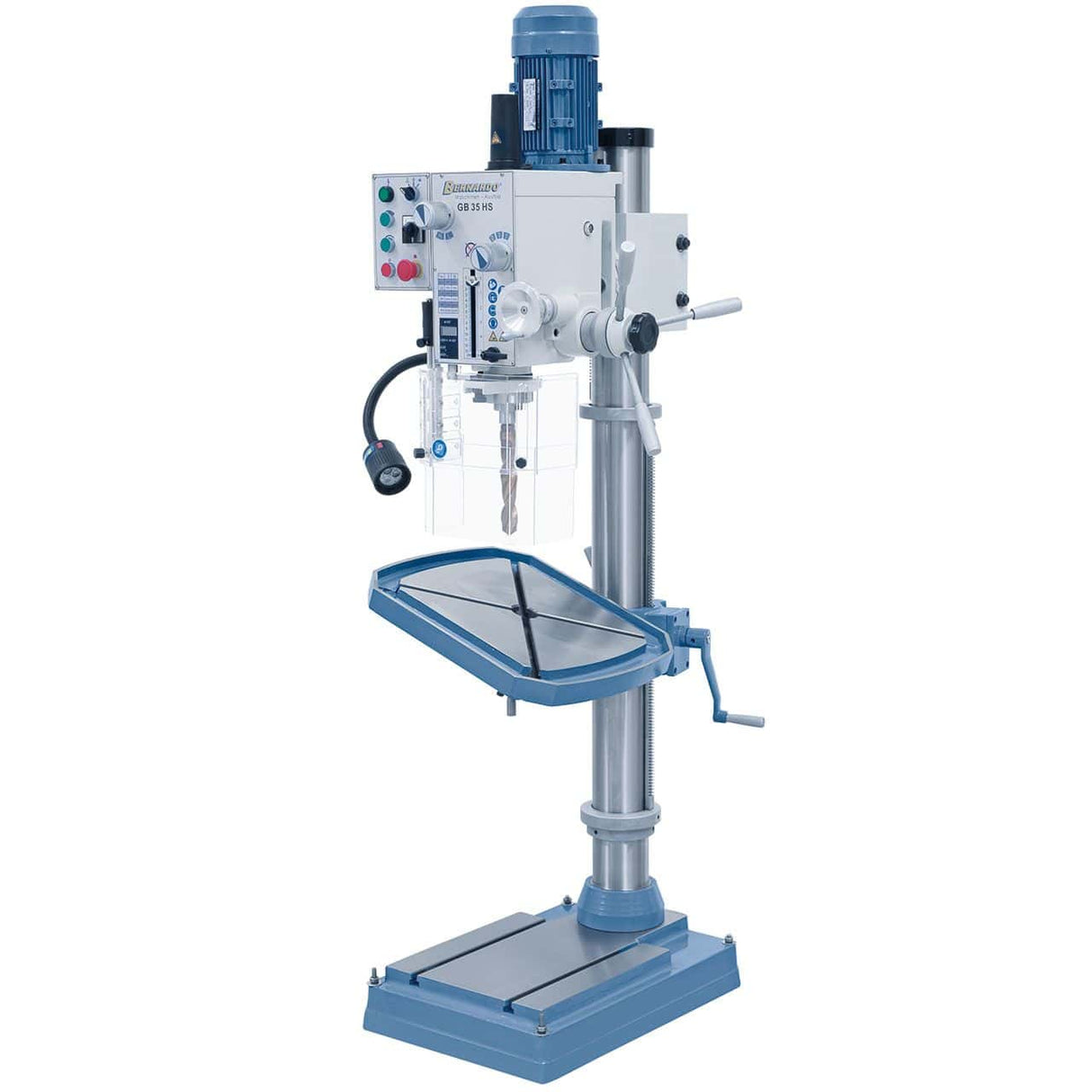

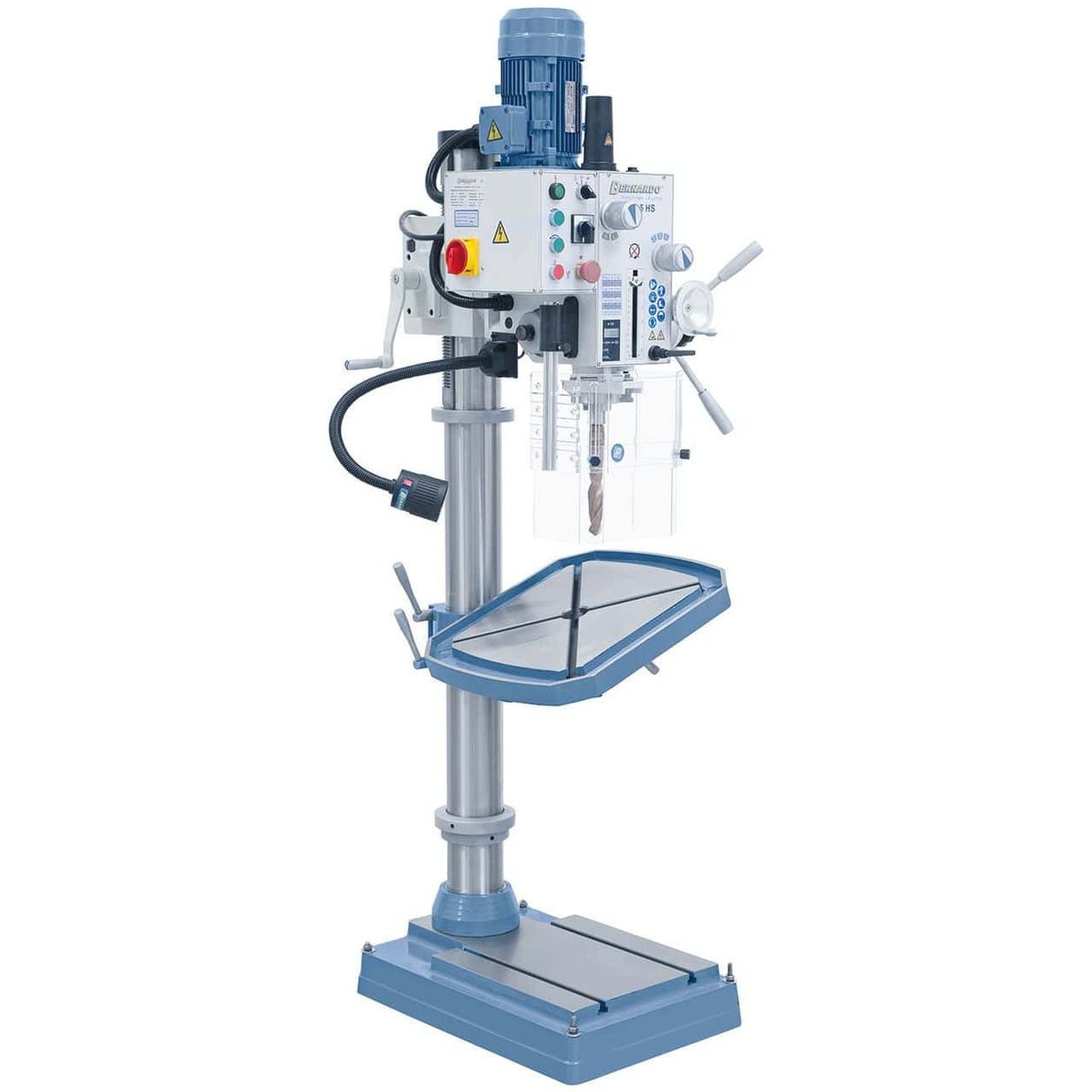

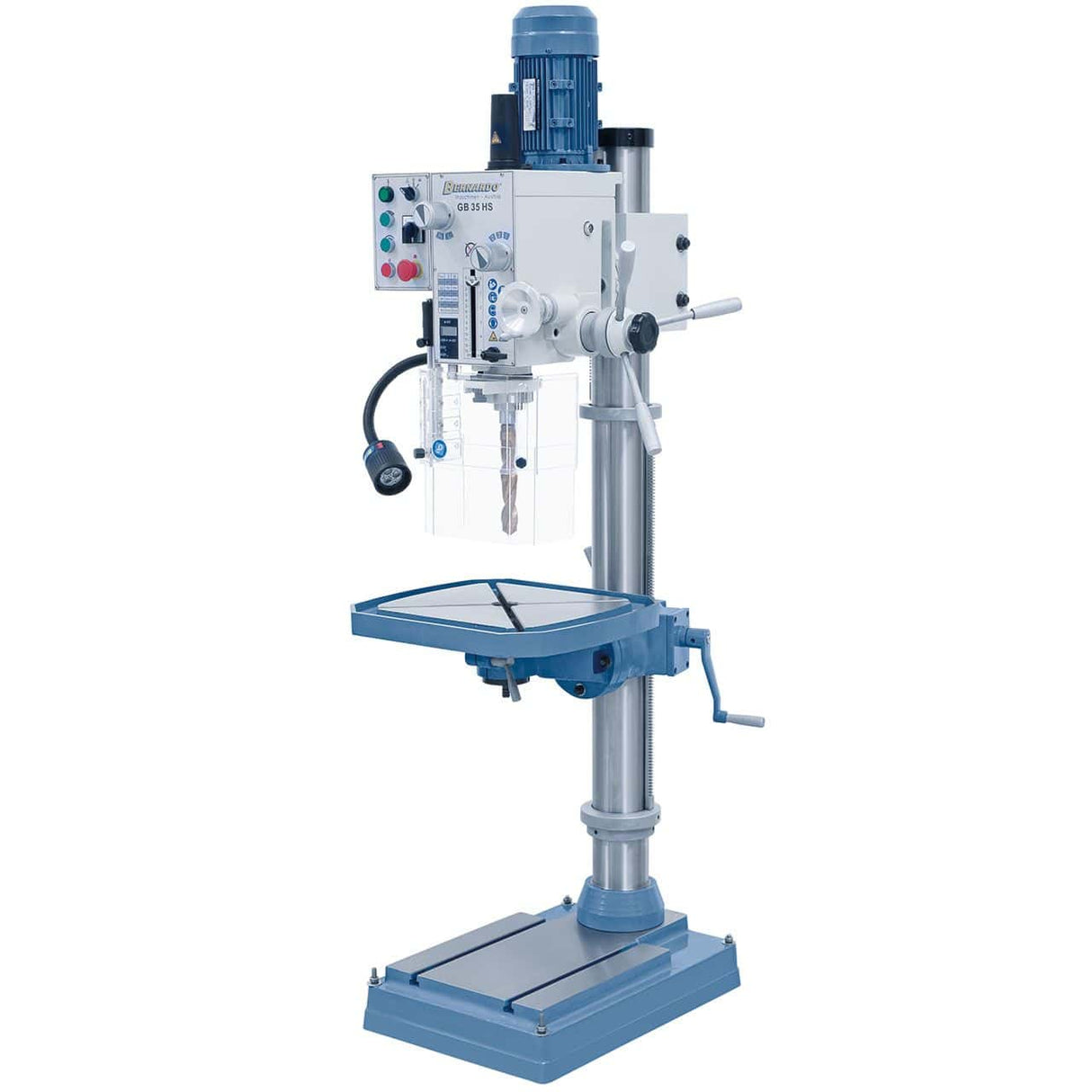

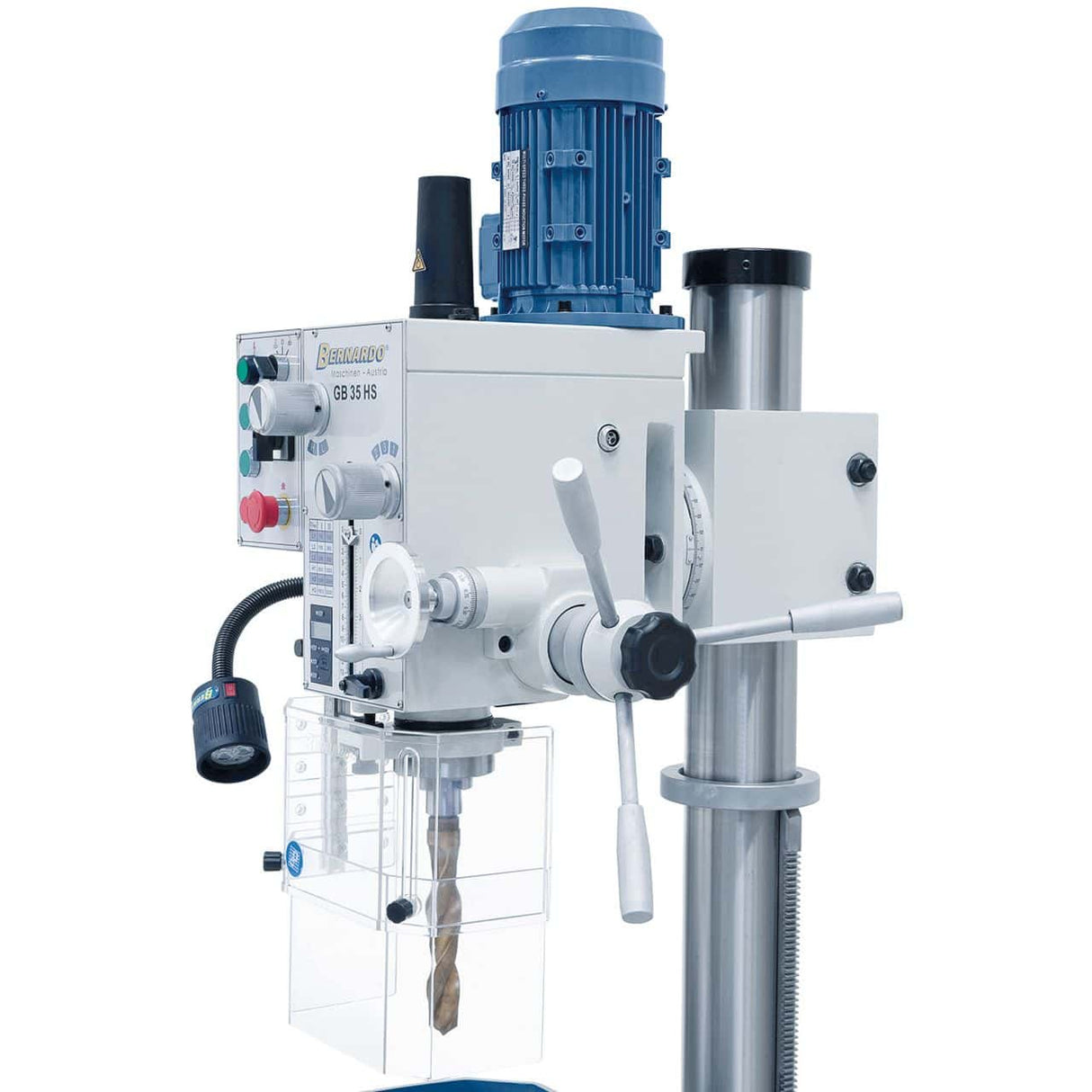

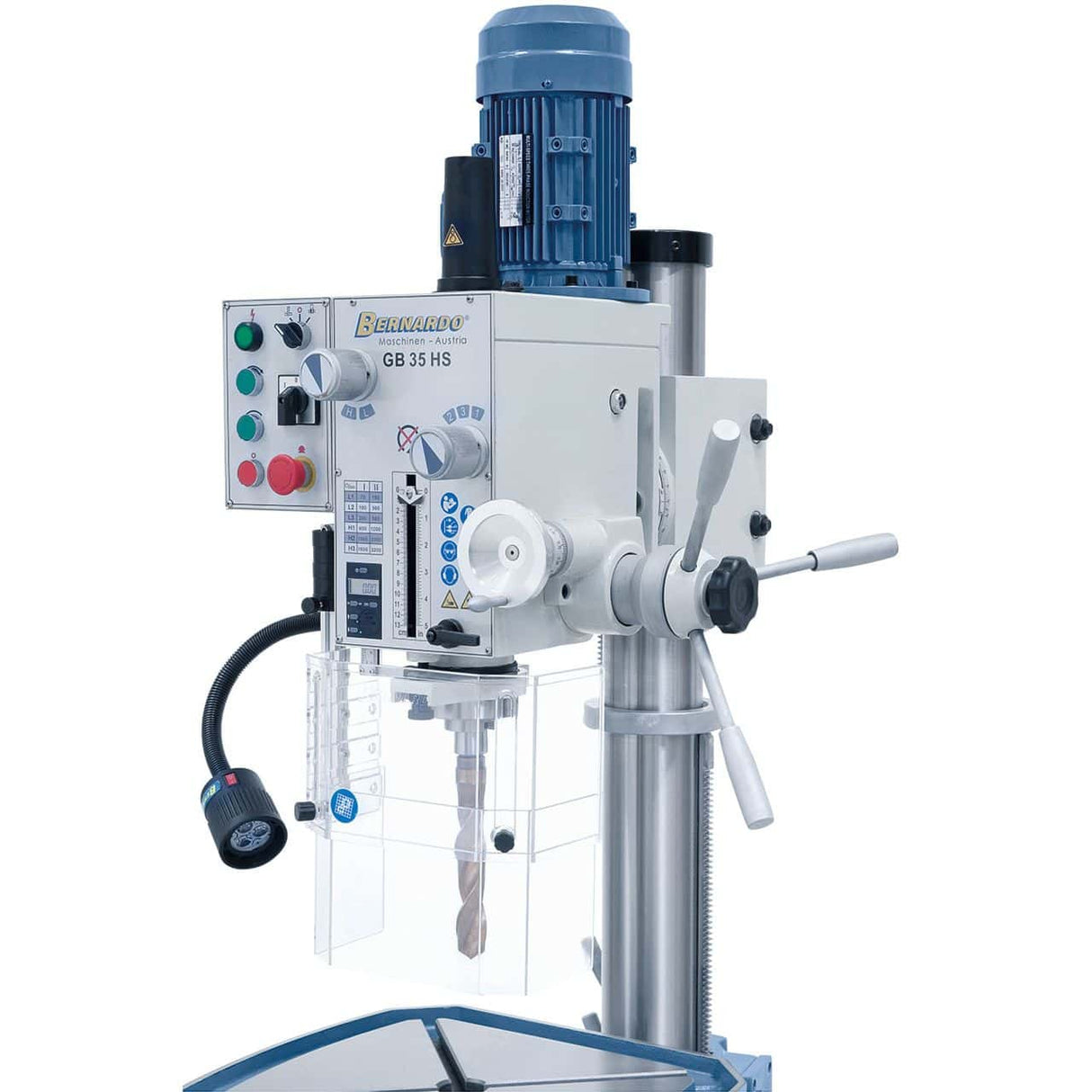

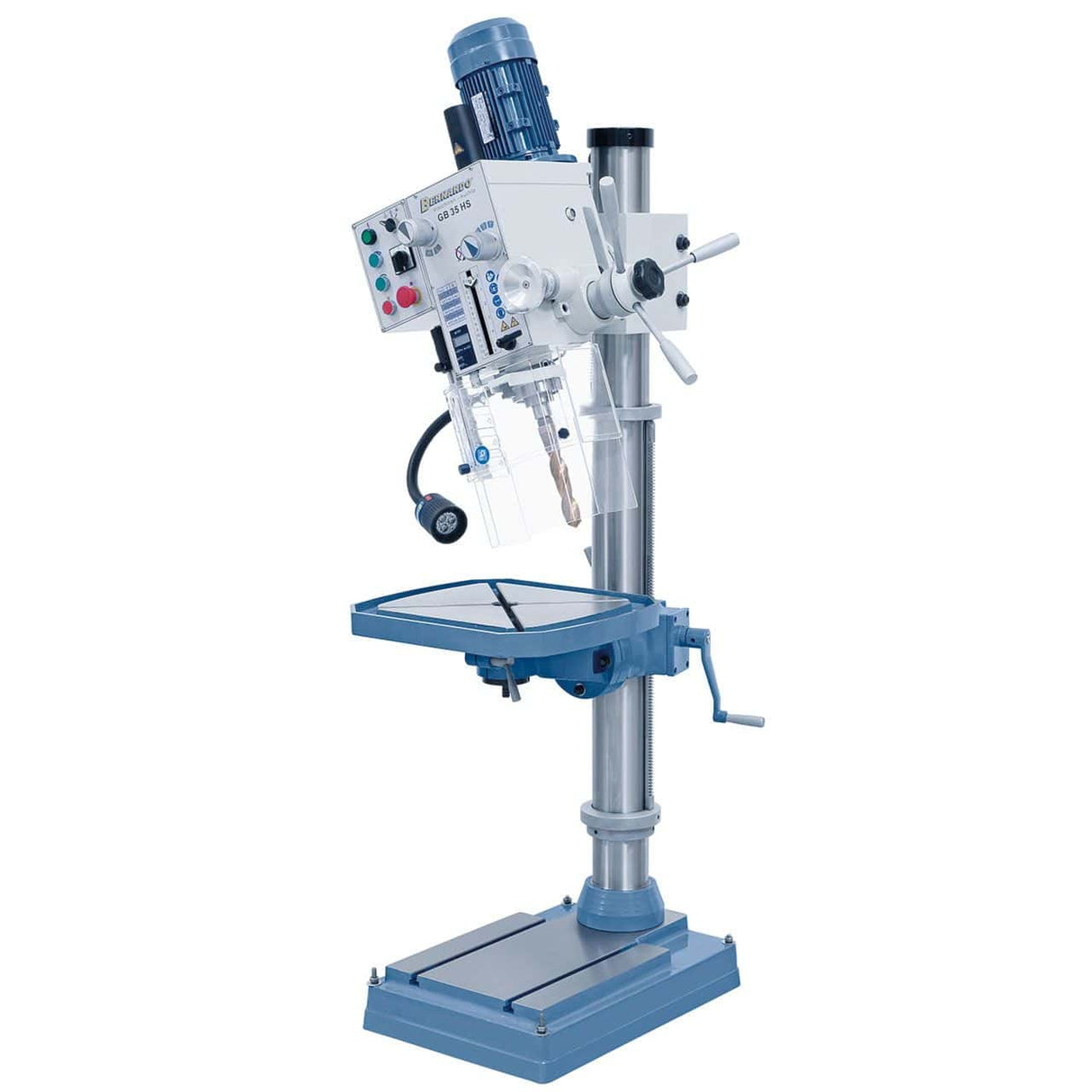

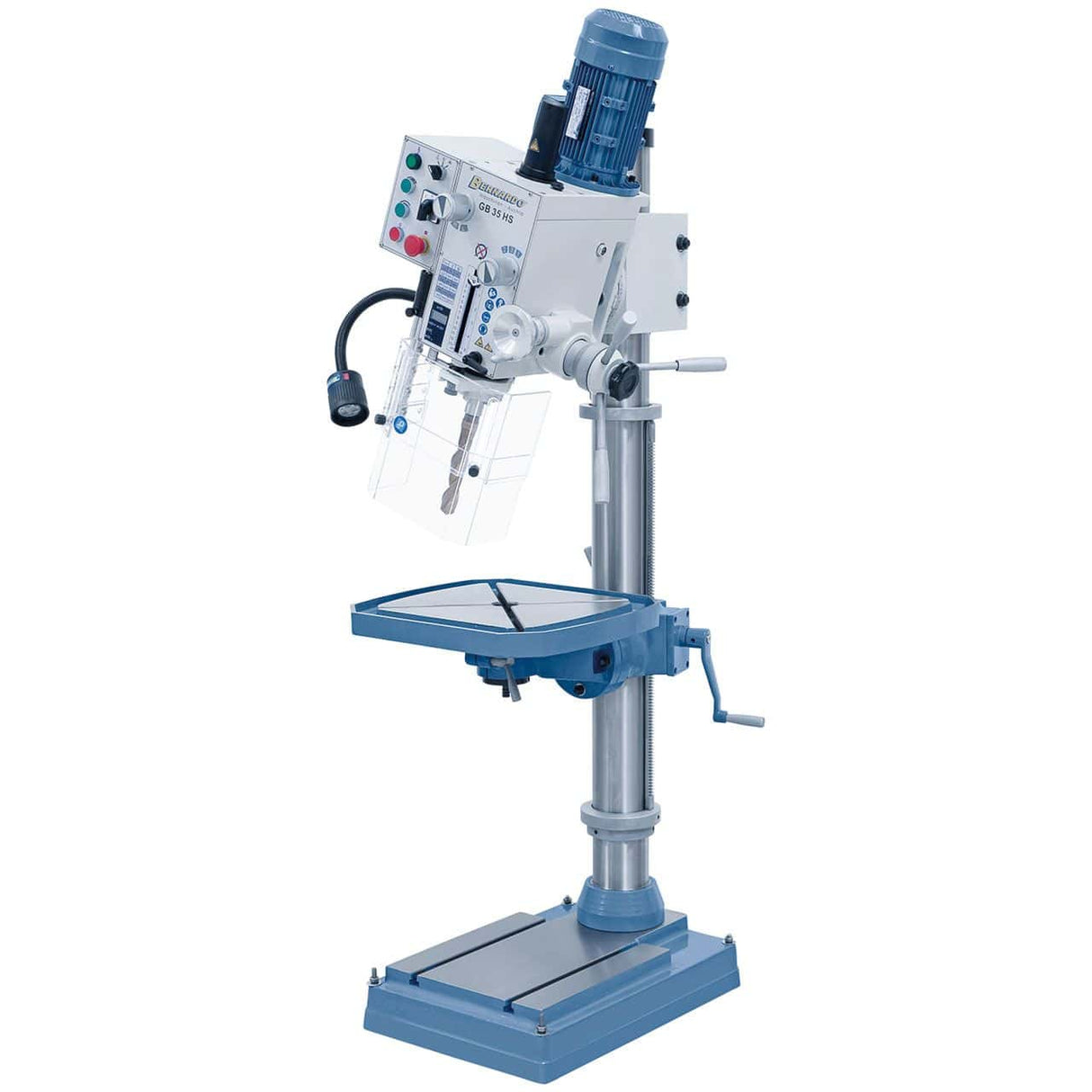

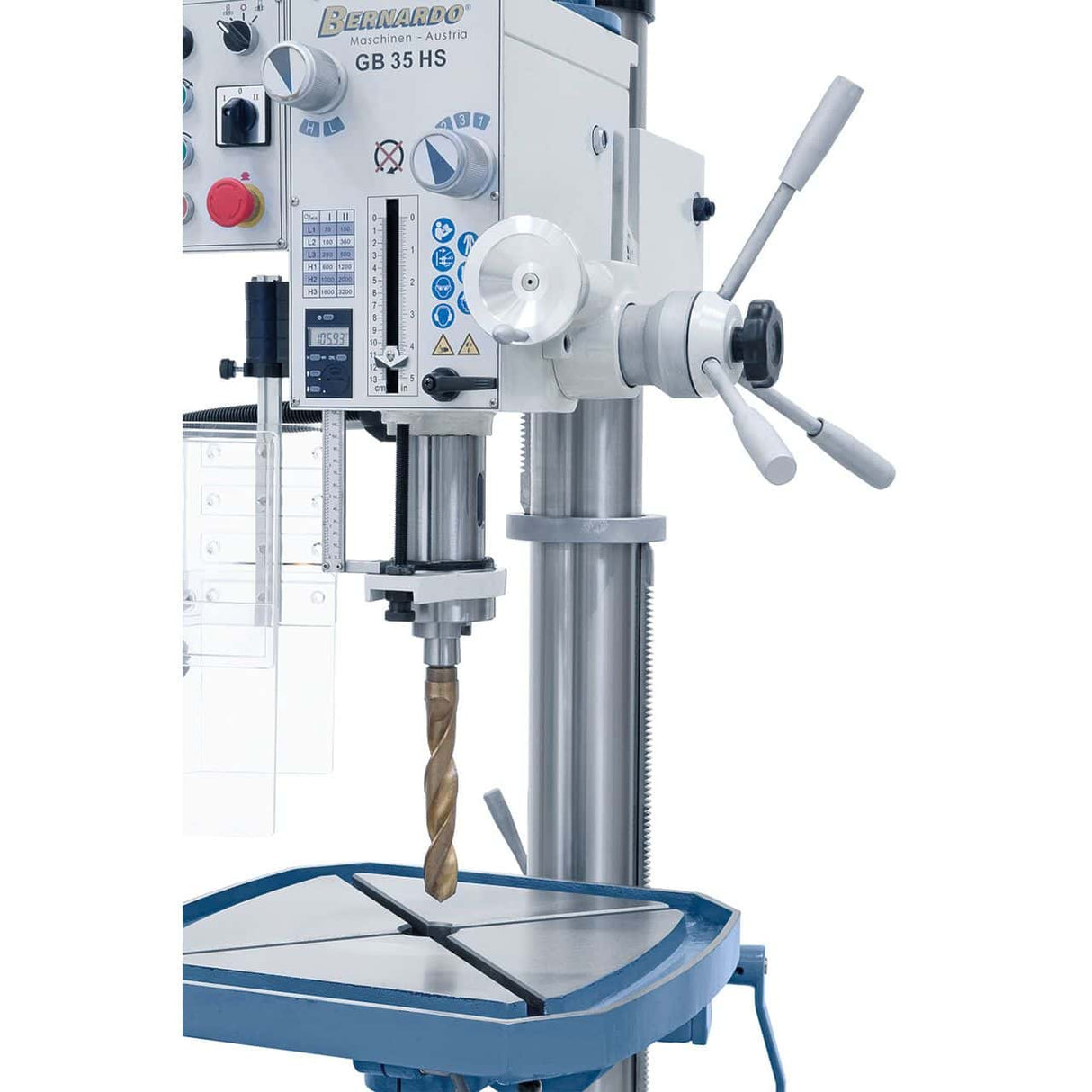

Die Bernardo GB 35 HS ist eine Säulenbohrmaschine für den professionellen Einsatz mit einer Drehzahl von (12) 75 – 3200 U/min und einem Gewicht von 335 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Max. Bohrleistung: 32 mm
Bohrfutter: 1 – 16 mm / B 16
Morsekonus: MK 4
Spindeldrehzahl: (12) 75 – 3200 U/min
Auslegerlänge: 295 mm Spindel-Tisch-Abstand: 775 mm
Wer nutzt die GB 35 HS und wofür?
Maschinenbau- und Tischlereibetriebe verwenden die GB 35 HS für Präzisionsbohrungen in Stahl und Gusseisen, Gewindeschneiden mit einem Gewindebohrer und für die Serienbearbeitung von Werkstücken unterschiedlicher Größe.
Ihre Position im Bernardo-Sortiment
Die Bernardo GB 35 HS gehört zum Bernardo-Sortiment an Säulenbohrmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden, der Sie bei der Auswahl der richtigen Maschine unterstützt.
Krollit Logistik und Support
Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Für Ersatzteile und Zubehör beträgt die Lieferzeit ab Krollit-Lager 3–5 Werktage. Kundensupport in italienischer Sprache steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Abwicklung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die GB 35 HS geeignet?
Die GB 35 HS wird für folgende Berufsgruppen empfohlen:
-
Mechanische Werkstätten und Tischlereien: Präzisionsbohren in Stahl und Gusseisen, Gewindeschneiden mit einem Gewindebohrer.
-
Wartungs- und Reparaturwerkstätten: Serienmäßige Bohrarbeiten an Werkstücken unterschiedlicher Größe.
-
Gelegentlicher Hobbygebrauch: Professionelle Maschine; für den Heimgebrauch empfehlen wir kompakte Tischmodelle.
Pilz, Werkzeuge und Drehzahlen:
| Bohrfutter: |
1 – 16 mm / B 16 |
| Morsekonus |
MK 4 |
| Spindeldrehzahl |
(12) 75 – 3200 U/min |
| Max. Abstand Spindel-Tisch |
775 mm |
| Abstand Spindel-Bodenplatte |
1185 mm |

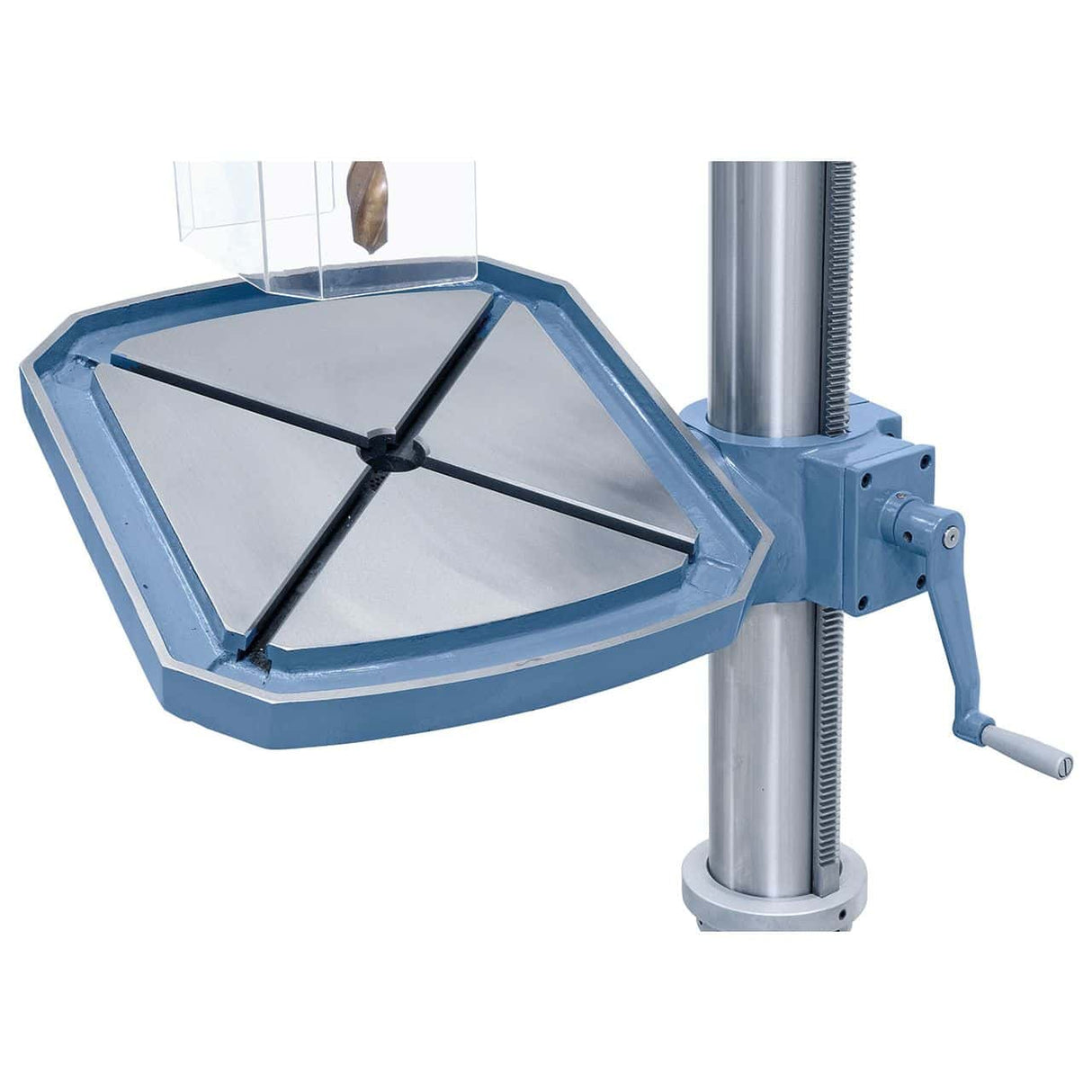

Tisch, Abmessungen und Geometrie
| Armlänge |
295 mm |
| Säulendurchmesser |
115 mm |
| Tischabmessungen |
500 x 455 mm |
| T-Nut-Abmessungen |
14 mm |

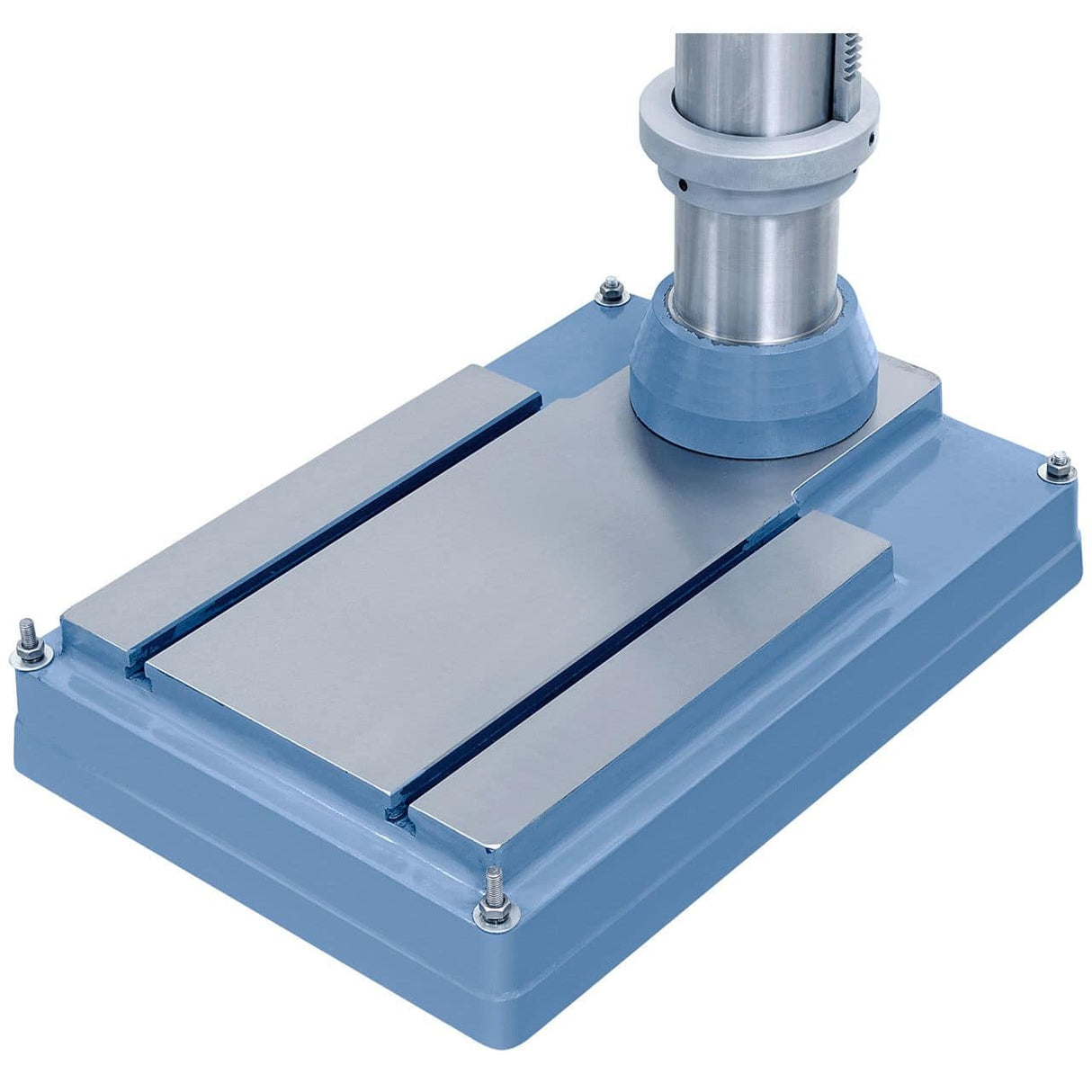

| Arbeitsfläche der Bodenplatte |
375 x 365 mm |
| Gewicht ca. |
335 kg |
Weitere Spezifikationen
| Maschinenabmessungen (B x T x H) |
630 x 700 x 2050 mm |
| Max. Bohrleistung |
32 mm |
| Bohrhub |
125 mm |
| Motoreingangsleistung S1 100 % |
1,1 / 1,5 kW (400 V) |
| Motorausgangsleistung S6 40 % |
1,5 / 2,2 kW (400 V) |
Standardausstattung
- Drehrichtung im und gegen den Uhrzeigersinn: Empfohlen für Gewindeschneidarbeiten. Ermöglicht die Umkehrung der Spindelrichtung für mehr Flexibilität.
- Schnellspannbohrfutter 1 – 16 mm / B 16
- MK 4 / B 16 Dornfutter

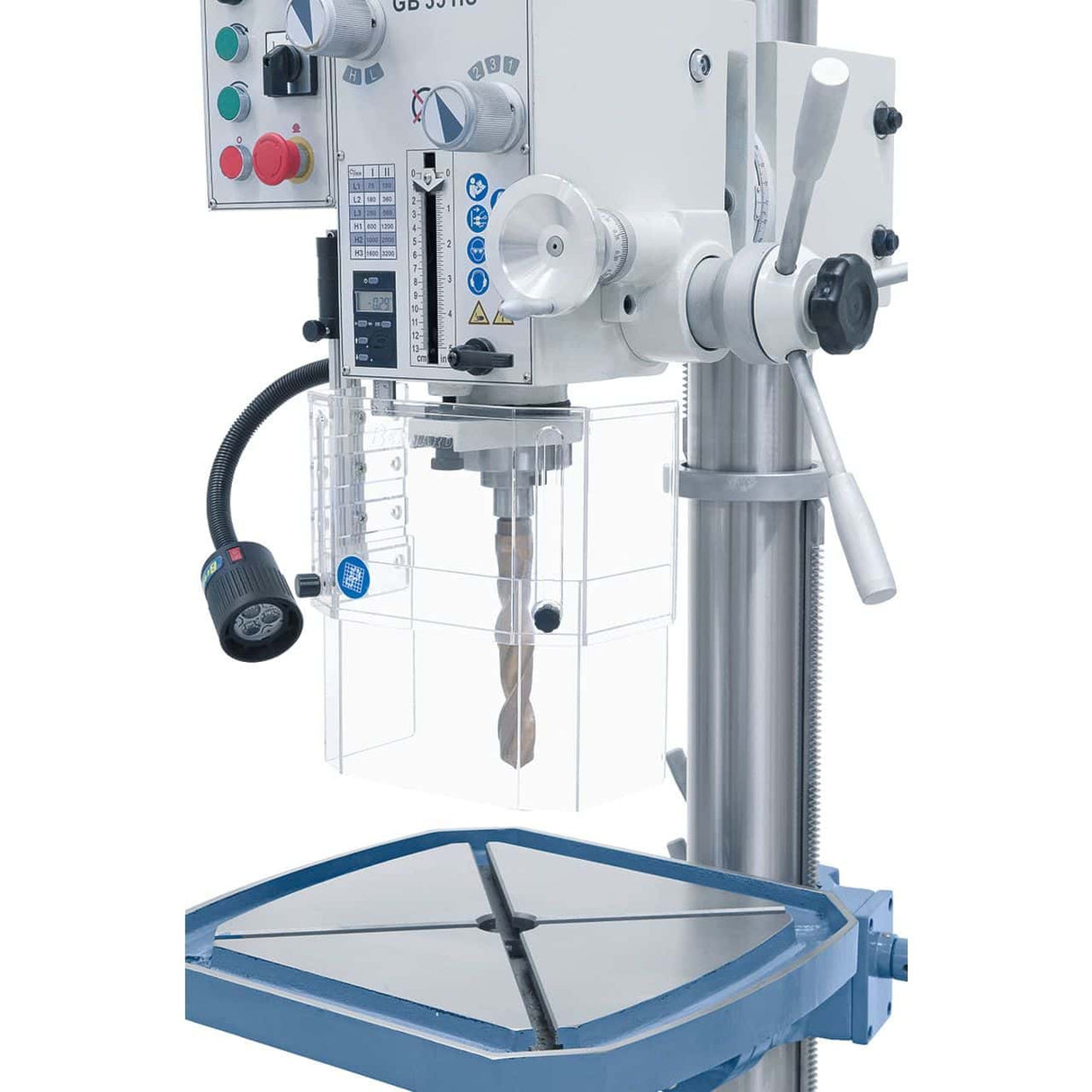

- Höhenverstellbare Schutzabdeckung
Häufig gestellte Fragen
Wie hoch ist die Bohrleistung der GB 35 HS?
Die Angaben zur Bohrleistung finden Sie in der technischen Tabelle der Maschine.
Die angegebene Leistung bezieht sich auf Standardstahl ohne Härtegrad. Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Leistung geringer sein: Reduzieren Sie Drehzahl und Vorschub, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie wird die Spindeldrehzahl eingestellt?
Bei Schrittmotormodellen erfolgt die Einstellung über einen mechanischen Riemen- oder Zahnradantrieb, bei Vario-Modellen über einen Frequenzumrichter oder Variator.
Vario-Modelle ermöglichen eine stufenlose Drehzahlregelung, während bei Schrittmotormodellen der Riemen auf verschiedenen Riemenscheiben geführt werden muss. Die korrekte Wahl der Drehzahl in Abhängigkeit von Bohrdurchmesser und Material verlängert die Werkzeugstandzeit.
Welche Spindelaufnahme und welchen Werkzeugtyp unterstützt die Maschine?
Siehe „Spindelaufnahme“ in der technischen Tabelle: typischerweise MT 2, MT 3 oder MT 4, abhängig vom Modell.
MT-Aufnahmen (Morsekonus) sind internationale Standards, und Zubehör (Spindeln, Schnellspannfutter, Adapter) ist im Handel weit verbreitet. Krollit vertreibt Originalzubehör von Bernardo.
Ermöglicht die Bohrmaschine das Gewindeschneiden mit einem Gewindebohrer?
Nur Modelle mit standardmäßiger Rechts-/Linkslaufrichtung ermöglichen das Gewindeschneiden mit automatischer Gewindebohrerfreigabe.
Prüfen Sie die Angaben zur „Rechts-/Linkslaufrichtung“ oder zum „Gewindeschneiden“: Bohrmaschinen ohne mechanische Umkehrung sind nicht für wiederholtes Gewindeschneiden geeignet.
Wie viel wiegt die Maschine und wie aufwendig ist die Installation?
Das Gewicht reicht von ca. 25 kg (kompakte Tischmodelle) bis über 250 kg (Profi-Industriemodelle).
Tischmodelle werden auf einer stabilen Werkbank installiert; Säulen- oder Radialmodelle benötigen zur Stabilisierung beim Bohren eine Bodenverankerung mit Spreizdübeln.
