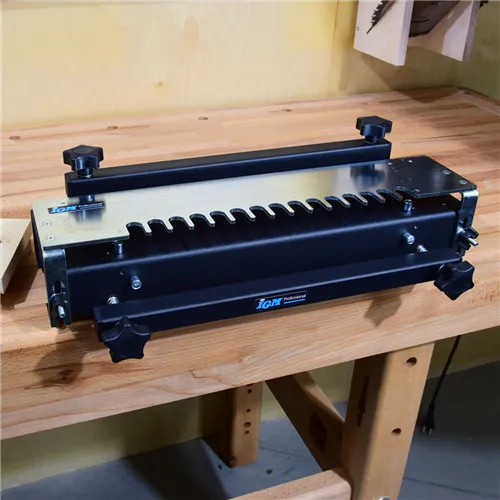

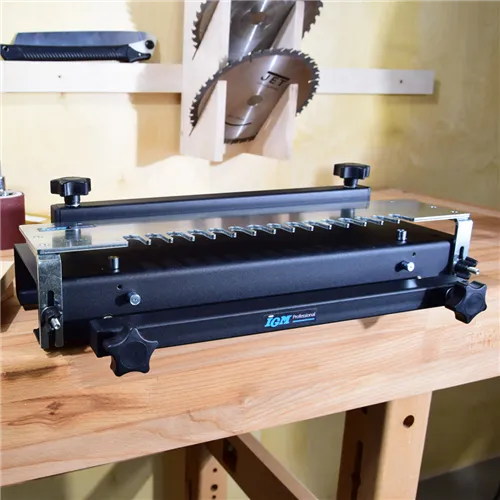

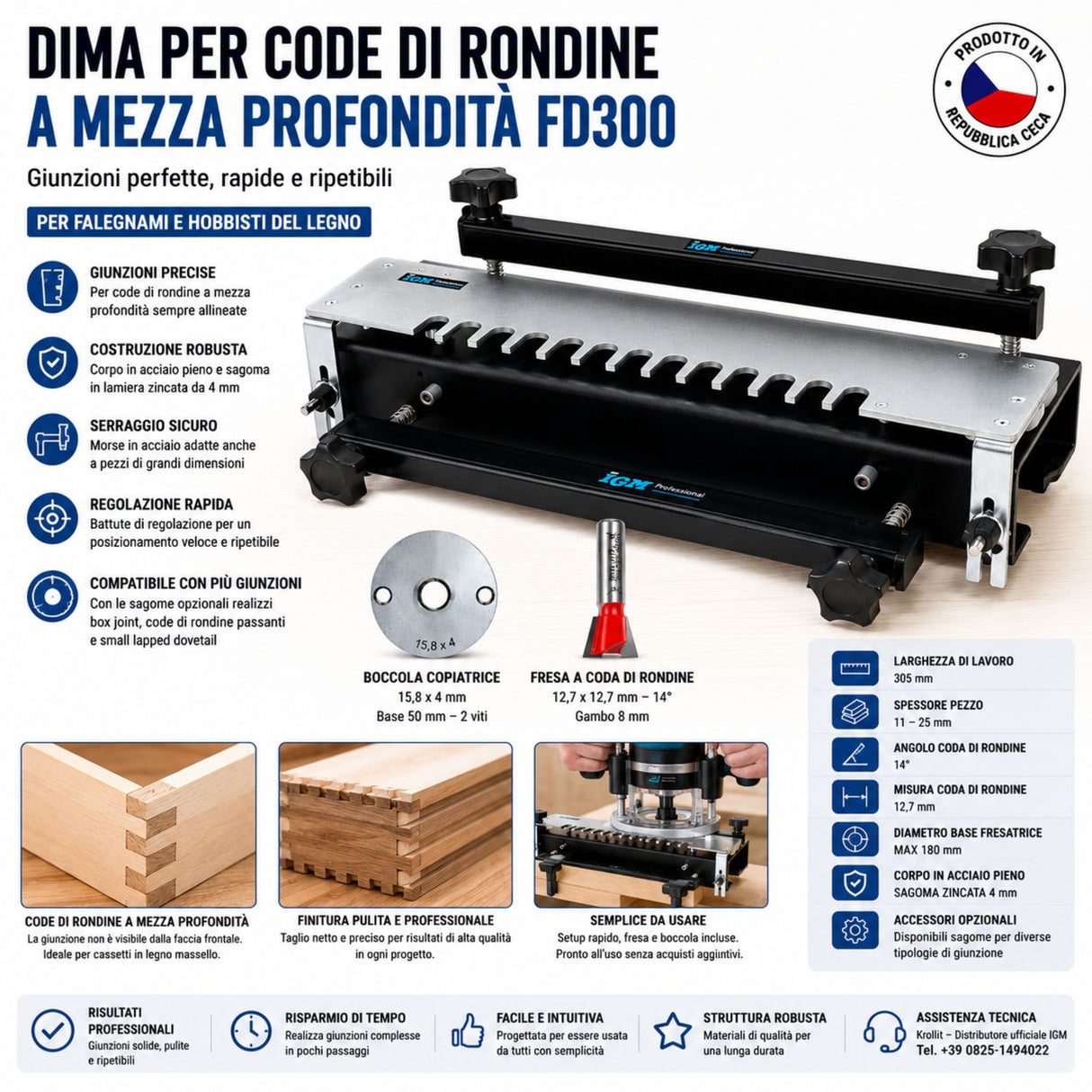

IGM FD300 ist eine Schablone für halbverdeckte Schwalbenschwanzverbindungen (half-blind dovetail) mit massivem Stahlkörper und einer 4 mm starken, lasergeschnittenen Schablone aus verzinktem Blech, Arbeitsbreite 305 mm. Das Set enthält die Schablone für halbverdeckte Schwalbenschwanzverbindungen, die Kopierhülse 15,8 mm und den Schwalbenschwanzfräser 12,7 mm 14° mit 8-mm-Schaft. Hergestellt in der Tschechischen Republik. In Italien wird sie von Krollit, offiziellem IGM-Händler seit 2007, vertrieben.
- Arbeitsbreite: 305 mm
- Kompatible Werkstückstärke: 11–25 mm
- Schwalbenschwanzwinkel: 14°
- Schwalbenschwanzgröße: 12,7 mm
- Körper: massiver Stahl
- Schablone: 4 mm verzinktes Blech, lasergeschnitten
- Enthaltene Kopierhülse: 15,8 mm x 4 mm, Basis 50 mm, 2 Schrauben
- Enthaltener Fräser: Schwalbenschwanz 12,7 x 12,7 mm, 14°, Schaft 8 mm
- Kompatibler Durchmesser der Fräsenbasis: max. 180 mm
- Spannklemmen: Stahl, auch für größere Werkstücke geeignet
- Einstellanschläge für schnelle und wiederholgenaue Positionierung des Werkstücks
- Spezielle Gewindebohrungen für seitliche Anschläge
- Optionales Zubehör erhältlich: Schablonen für Box Joint, durchgehende Schwalbenschwänze, small lapped dovetail
- Herstellungsland: Tschechische Republik
Wer verwendet die FD300 und wofür

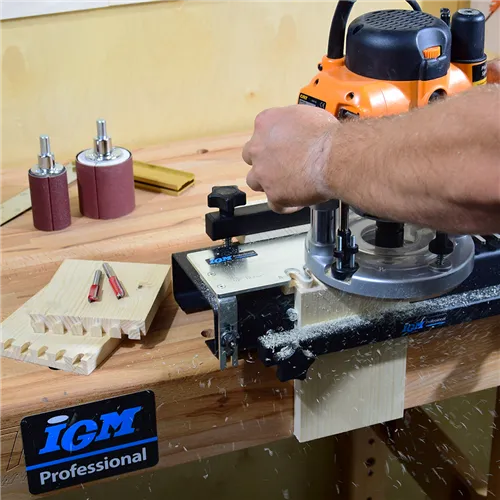

Die IGM FD300 Schablone wird von Tischlern und Holz-Hobbyanwendern verwendet, um halbverdeckte Schwalbenschwanzverbindungen an Schubladen aus Massivholz herzustellen, bei denen die Verbindung frontal nicht sichtbar sein soll. Mit optionalen Schablonen kann dieselbe Vorrichtung Box Joints für Schubladen und Behälter sowie durchgehende Schwalbenschwanzverbindungen für Möbel, Schmuckkästchen und Massivholzbehälter herstellen, bei denen die Verbindung Teil der Dekoration ist. Die Breite von 305 mm deckt Standardmaße von Küchen- und Badezimmermöbelschubladen ab. Die Stahlklemmen ermöglichen das sichere Spannen von Werkstücken bis 25 mm Stärke ohne Verrutschen während des Fräsens.
Für wen ist die FD300 geeignet
| Profil |
Kompatibilität |
Grund |
| Tischler, der Schubladen aus Massivholz herstellt |
Geeignet |
Half-blind dovetail ist die Standardverbindung für Schubladen — die Verbindung ist frontal nicht sichtbar |
| Hobbyanwender mit handgeführter Oberfräse |
Geeignet |
Einfache Einrichtung mit Einstellanschlägen, Fräser und Kopierhülse enthalten — sofort einsatzbereit ohne zusätzliche Käufe |
| Anwender mit Oberfräse mit Basisdurchmesser über 180 mm |
Nicht geeignet ohne Zubehör |
Der kompatible Basisdurchmesser beträgt max. 180 mm — für größere Basen ist die Universalbasis FRB170 erforderlich, Code FRB170, nicht enthalten |
Nicht geeignet für: Verbindungen auf MDF- oder Spanplatten — die FD300-Schablone ist für Massivholz und Sperrholz konzipiert; bei Faserplatten hält das Schwalbenschwanzprofil aufgrund der Materialstruktur langfristig nicht zuverlässig.
Standardausstattung
- Komplette FD300 Schablone mit Stahlkörper und Spannklemmen
- Schablone für half-blind dovetail 12,7 mm aus 4 mm verzinktem Blech
- Kopierhülse D 15,8 mm x 4 mm mit 50-mm-Basis und 2 Befestigungsschrauben
- Schwalbenschwanzfräser 12,7 x 12,7 mm, Winkel 14°, Schaft 8 mm
- Bedienungsanleitung
Technische Daten
| Arbeitsbreite | 305 mm |
| Kompatible Werkstückstärke | 11–25 mm |
| Schwalbenschwanzwinkel | 14° |
| Schwalbenschwanzgröße | 12,7 mm |
| Körper | Massiver Stahl |
| Schablone | 4 mm verzinktes Blech, Laserschnitt |
| Enthaltene Kopierhülse | D 15,8 mm x 4 mm, Basis 50 mm, 2 Schrauben |
| Enthaltener Fräser | 12,7 x 12,7 mm, 14°, Schaft 8 mm |
| Max. Durchmesser der Fräsenbasis | 180 mm |
| Spannklemmen | Stahl |
| Herstellungsland | Tschechische Republik |
| Zubehör für Basen >180 mm | Universalbasis FRB170, nicht enthalten |
Häufig gestellte Fragen

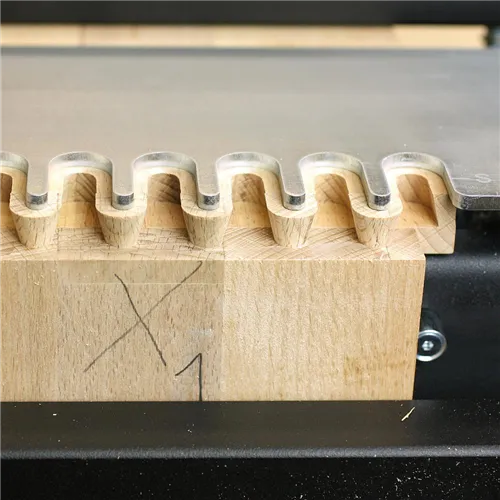

Was bedeutet half-blind dovetail und wann wird es verwendet?

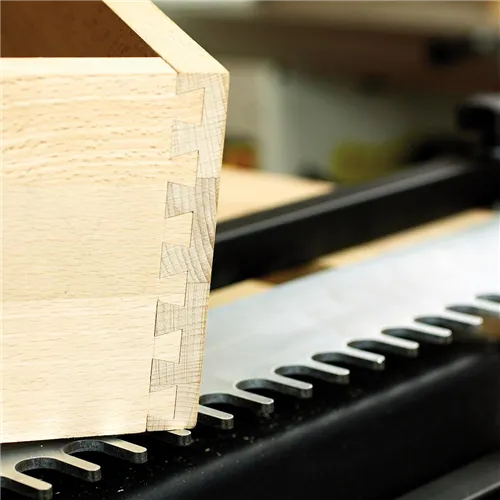

Die halbverdeckte Schwalbenschwanzverbindung ist eine Verbindung, bei der der Zapfen von der Vorderseite des Werkstücks nicht sichtbar ist. Sie ist die Standardverbindung für Schubladen aus Massivholz: Die Schubladenfront verdeckt die Verbindung vollständig, während innen das Schwalbenschwanzprofil sichtbar ist. Sie ist stabiler als eine einfache Lamello- oder Dübelverbindung und schneller herzustellen als eine von Hand gefertigte durchgehende Schwalbenschwanzverbindung.
Meine Oberfräse hat eine Basis größer als 180 mm — kann ich die FD300 verwenden?
Ja, aber dafür ist die transparente IGM Universalbasis FRB170 erforderlich, Code FRB170, nicht im Set enthalten. Die FRB170 wird an der Basis der Oberfräse befestigt, zentriert und nimmt die IGM Kopierhülse 15,8 mm auf. Kontaktieren Sie Krollit unter +39 0825-1494022 für die Verfügbarkeit der FRB170.
Welche anderen Verbindungsarten können mit der FD300 hergestellt werden?
Mit optionalen Schablonen kann dieselbe FD300 Box Joints, small lapped dovetail und durchgehende Schwalbenschwanzverbindungen herstellen. Die Schablonen werden separat gekauft und auf derselben Stahlstruktur der Vorrichtung montiert. Kontaktieren Sie Krollit für die Verfügbarkeit optionaler Schablonen, die mit der FD300 kompatibel sind.
Ist der enthaltene Fräser nachschärfbar?
Der im Set enthaltene Schwalbenschwanzfräser 12,7 mm besteht aus Hartmetall (HW). Ein Nachschärfen ist in einem Fachzentrum möglich, die 14°-Geometrie erfordert jedoch spezielle Ausrüstung. Zum Ersetzen des enthaltenen Fräsers durch einen neuen lautet die Referenz: Schwalbenschwanzfräser 12,7 x 12,7 mm, Winkel 14°, Schaft 8 mm.
Welche minimale und maximale Werkstückstärke kann die FD300 bearbeiten?
Die FD300 Schablone ist mit Werkstückstärken von 11 bis 25 mm kompatibel. Unter 11 mm wird das Werkstück von den Klemmen nicht korrekt gehalten. Über 25 mm ist die Schnitthöhe des enthaltenen Fräsers (12,7 mm) nicht ausreichend für eine proportionierte Verbindung — in diesem Fall sollten Fräser mit größerer Schnitthöhe in Betracht gezogen werden.
Ist die Schablone mit allen handgeführten Oberfräsen kompatibel?
Die FD300 ist mit handgeführten Oberfräsen mit einem Basisdurchmesser bis 180 mm kompatibel. Für Oberfräsen mit größerer Basis ist die Universalbasis FRB170 erforderlich. Einige Oberfräsen unterstützen die IGM Kopierhülse 15,8 mm nicht direkt: In diesen Fällen gleicht die FRB170 den Unterschied aus, ohne dauerhafte Änderungen an der Maschine.
